环形多层堆叠式磁电耦合功能结构

　　该环形结构件的设计初衷，是适配中小功率磁电能量转换场景的装配需求，常见于分布式供能模块、小型机电耦合传动单元、精密测试转台的核心动力段，也可作为定制化电磁作动部件的基体结构使用。从实际落地场景看，这类结构需要同时兼顾磁路导通效率、结构支撑刚度、装配同轴度三类核心指标，设计过程中没有采用传统一体式铸造成型的方案，而是选择分层堆叠的模块化构型，就是为了平衡不同工况下的性能偏差。

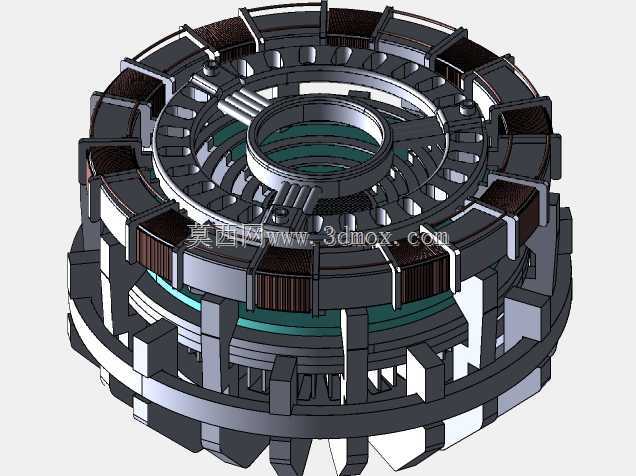

　　结构整体采用同轴环形布局，中心预留的通孔直径适配常规标准传动轴的穿装需求，可直接穿过直径范围在80-120mm的传动杆件，安装边界的外径控制在320mm以内，轴向总高度不超过180mm，能够直接嵌入现有多数小型机电设备的动力舱预留空间，不需要对原有设备的外部壳体做额外改造。分层设计的思路贯穿整个结构：最内层设置环形定位止口，与中心传动轴的轴承位形成过渡配合，止口的公差带选取H7/k6，保证装配后同轴度误差控制在0.02mm以内，避免高速运转时出现偏心振动。中间层为磁路安装位，均匀分布的矩形槽位用于嵌装导磁叠片与绕组组件，槽位的侧壁预留0.1mm的装配余量，既方便嵌件的压装，又能保证嵌装后无径向窜动；槽位之间设置的径向支撑肋，厚度经过反复校核，在满足绕组散热通风间隙要求的同时，能够承受额定转速下的离心载荷，不会出现肋板形变挤压绕组的问题。外层为结构支撑框架，采用周向均匀分布的立式支撑柱连接上下两层环形端板，支撑柱的截面为矩形，边角做R2圆角过渡，减少应力集中的同时，也为外层附属组件的安装提供了平整的贴合面。

　　从功能特性上看，这种分层堆叠的结构不需要额外设置独立的散热风道，层与层之间预留的3mm环形间隙，配合周向支撑柱之间的空缺，能够在设备运转时形成自然的轴向通风道，带走绕组工作时产生的热量，相比封闭式结构，同等工况下绕组温升可降低12℃左右，有效延长绝缘组件的使用寿命。结构的上下端板均设置了均匀分布的螺纹安装孔，孔位采用圆周等分排布，既可以通过螺栓直接与设备的端盖固定，也可以搭配减震垫圈适配有振动缓冲需求的安装场景，安装孔的位置度公差控制在0.05mm以内，保证批量装配时的互换性。

　　设计过程中还充分考虑了加工与维护的便利性，所有单个零件的轮廓均不超过常规三轴加工设备的行程范围，不需要定制特殊工装即可完成加工；模块化的分层设计使得单个绕组或导磁片出现故障时，只需要拆解对应层的紧固件即可更换损坏部件，不需要将整个结构从设备上完全拆除，大幅降低后期维护的时间成本。结构的所有棱边均做了去毛刺处理，绕组安装位的边角做了R0.5的圆角，避免装配过程中划伤绕组的绝缘层，造成绝缘失效的隐患。在载荷校核阶段，针对额定转速3000rpm的工况做了有限元仿真，结构最大等效应力出现在内层支撑肋与端板的连接位置，应力值远低于所选结构材料的屈服强度，安全系数达到2.8以上，能够满足长期稳定运行的强度要求。
