后置潜望式自拍杆拍摄辅助装置结构设计

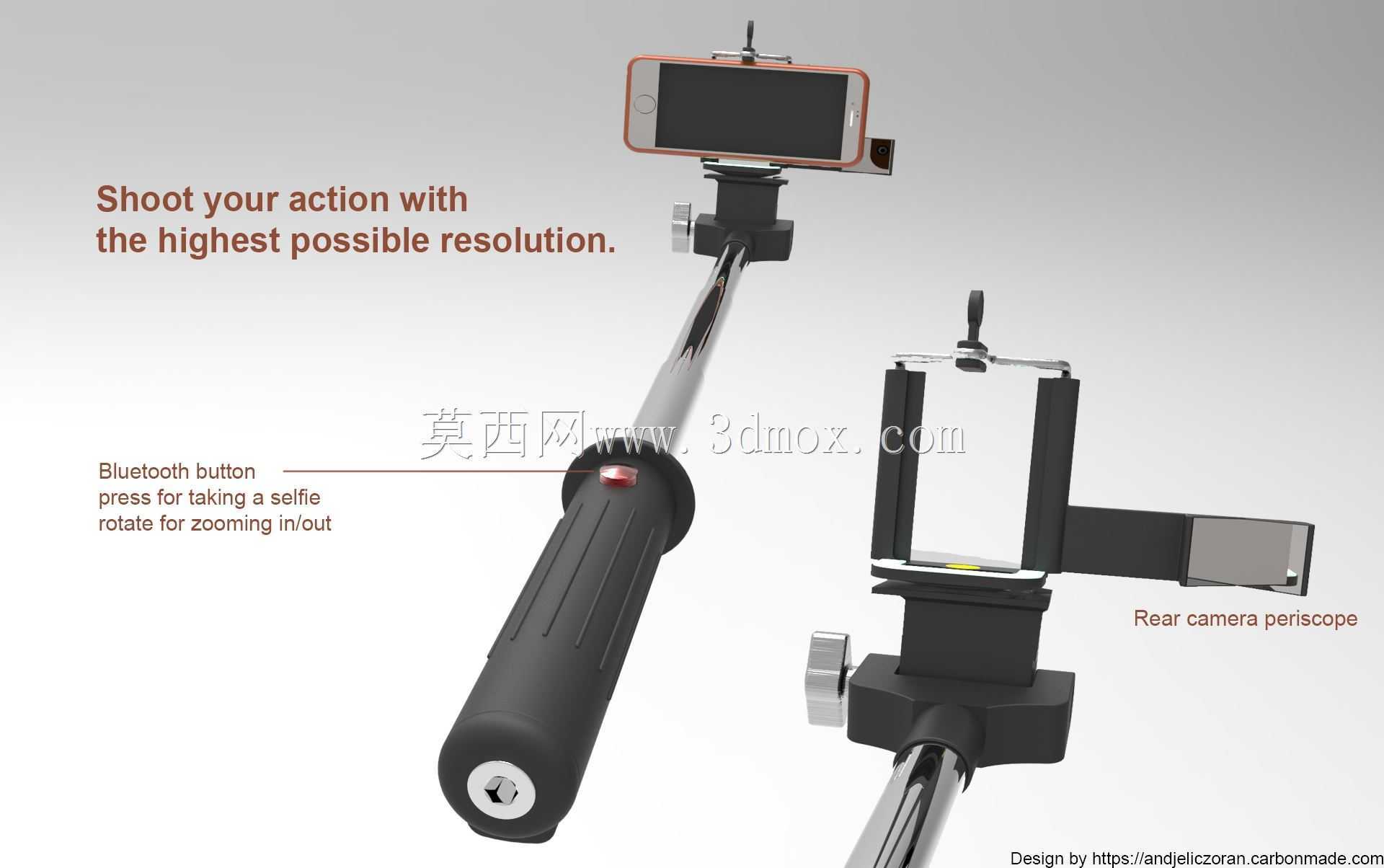

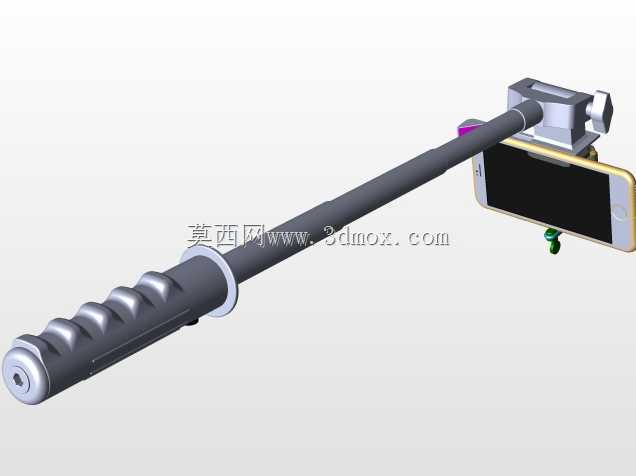

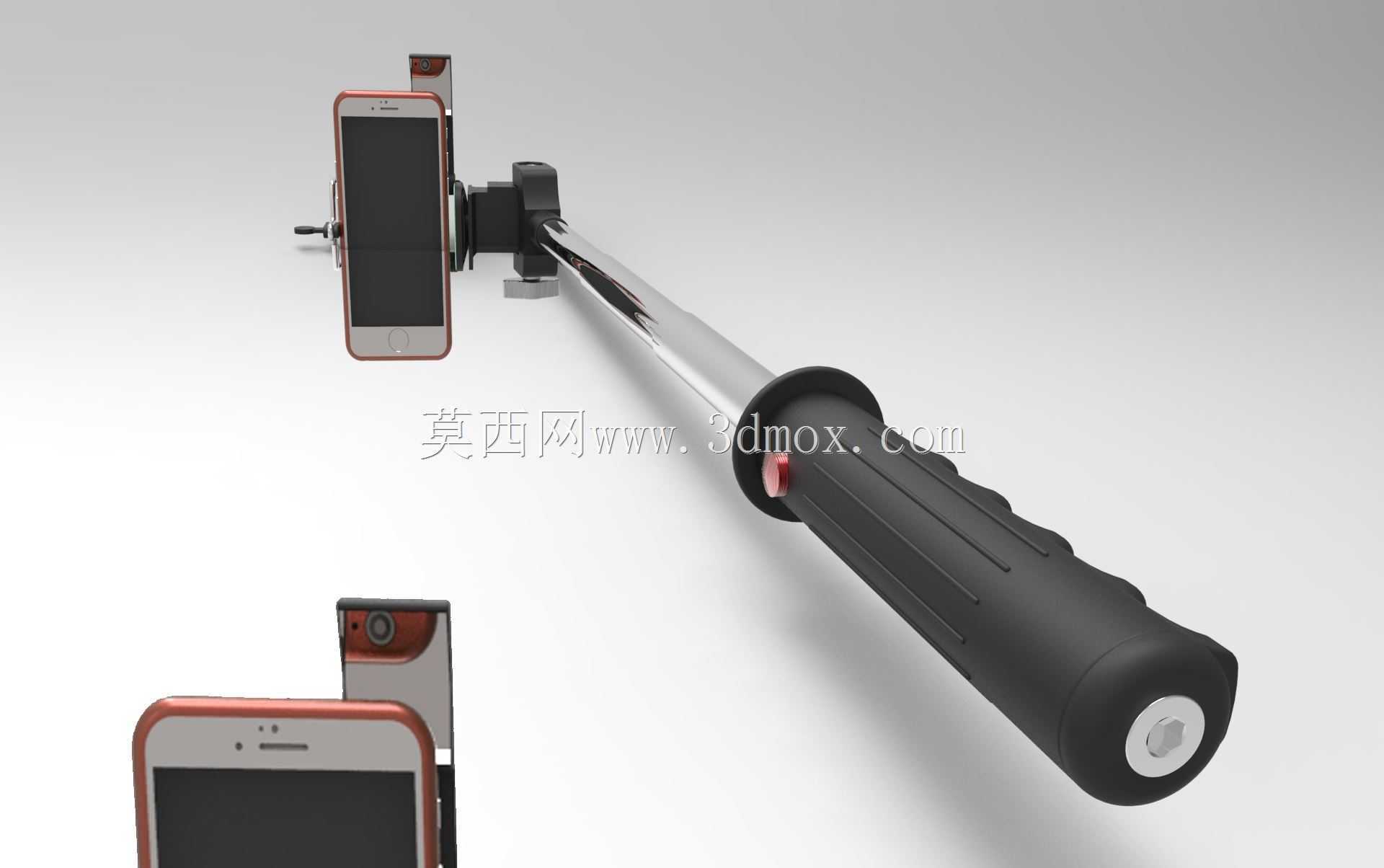

　　侧面设置的物理按键兼顾快门触发与变焦调节功能，按键按压行程设置为1.2mm，按压反馈清晰，按键周边做防水胶圈密封处理，可应对日常使用中的汗液、零星溅水场景。伸缩调节杆段采用多节薄壁不锈钢管嵌套结构，每节杆件的配合间隙控制在0.05mm以内，伸出后相邻杆件通过内置的弹性卡扣实现位置锁定，完全伸出时杆身总长度可适配单人自拍到3-4人同框合影的取景距离，完全收缩后整体长度可放入常规随身挎包侧袋，满足便携收纳需求。杆身与顶端组件的连接位置设置万向调节关节，关节处采用阻尼垫片结构，调节角度范围覆盖水平360度旋转、俯仰180度翻转，阻尼力设置为可承载夹持手机后的重量不发生自行下坠，同时用户可单手完成角度调整，无需额外锁紧操作。日常使用手机后置摄像头拍摄高画质自拍内容时，常规自拍杆仅能夹持手机正面朝向拍摄者，无法调用后置摄像头的高解析力成像模组，这款带潜望反射结构的拍摄辅助装置，正是针对这一实际使用痛点完成的结构设计。整套装置的核心功能是通过光路反射结构，将手机后置摄像头的取景方向沿杆身轴线转向拍摄者，让用户在自拍时可以使用后置主摄像头完成高分辨率画面采集，同时保留常规自拍杆的伸缩调节、蓝牙控制、多角度固定等基础功能。从结构组成来看，装置分为手持握持段、伸缩调节杆段、顶端夹持与反射组件三个核心部分，手持段采用带防滑纹理的注塑包覆结构，表面设置多道环形防滑槽，适配不同手型的握持习惯，握持段内部集成蓝牙控制模块的供电与电路结构，

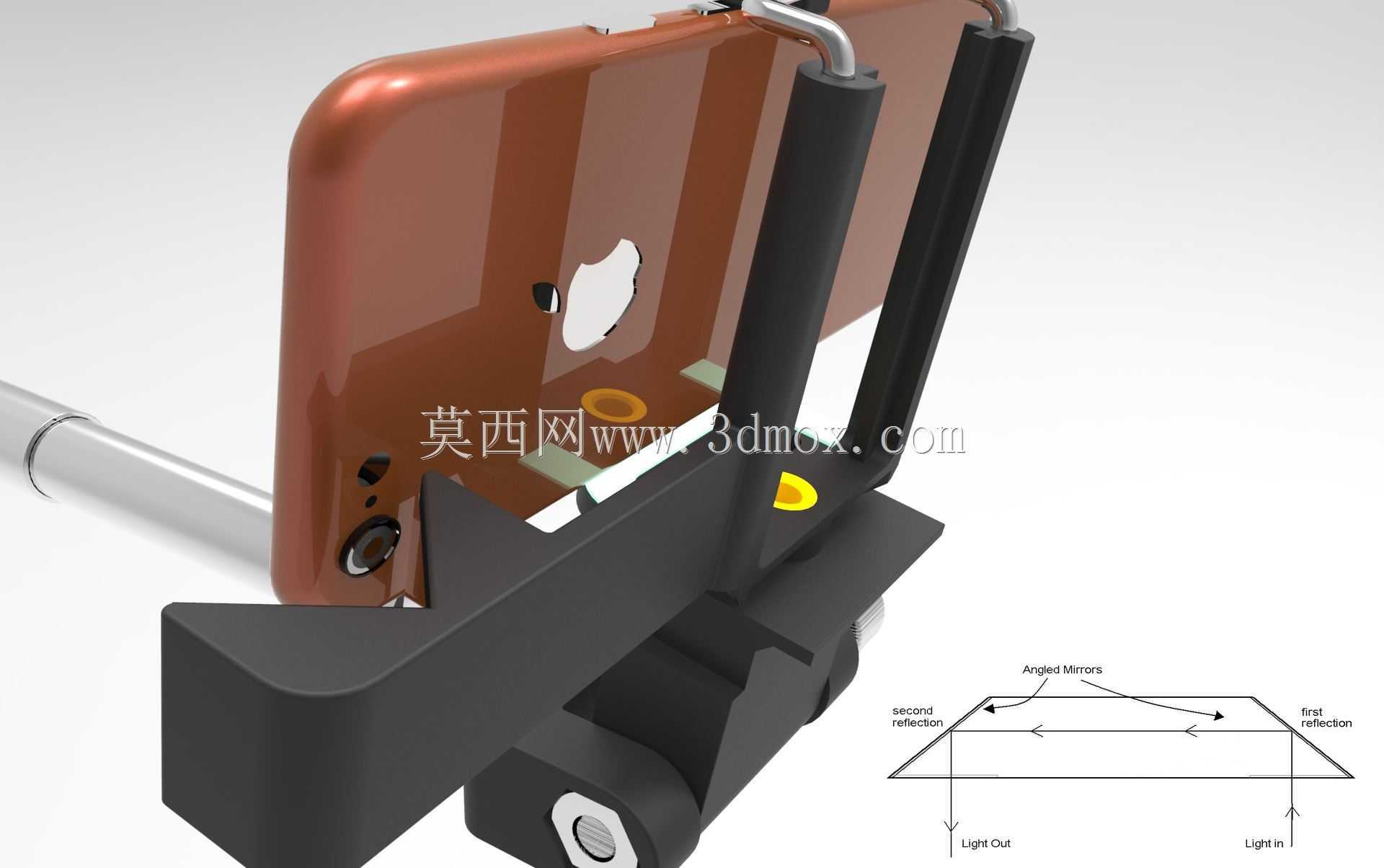

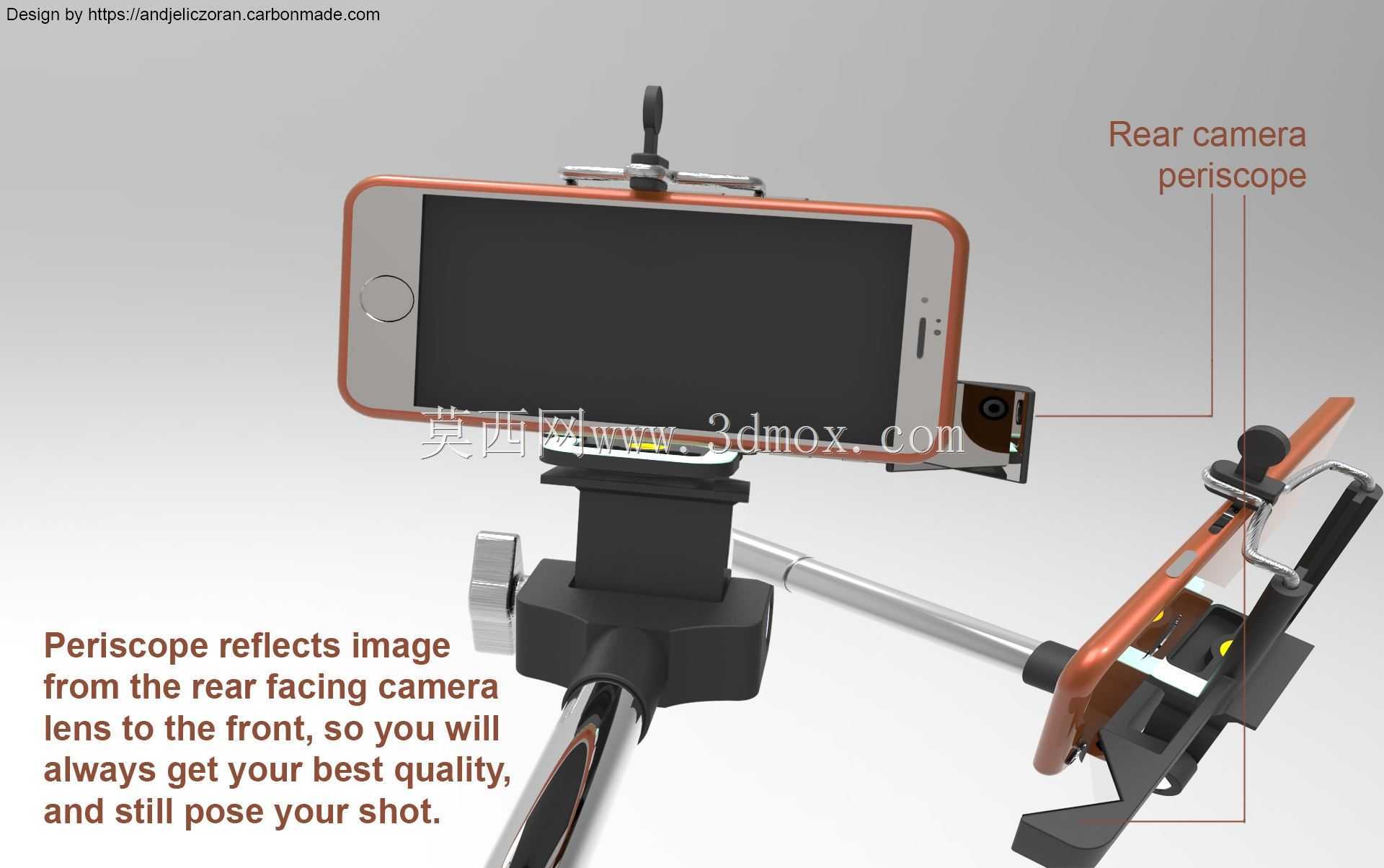

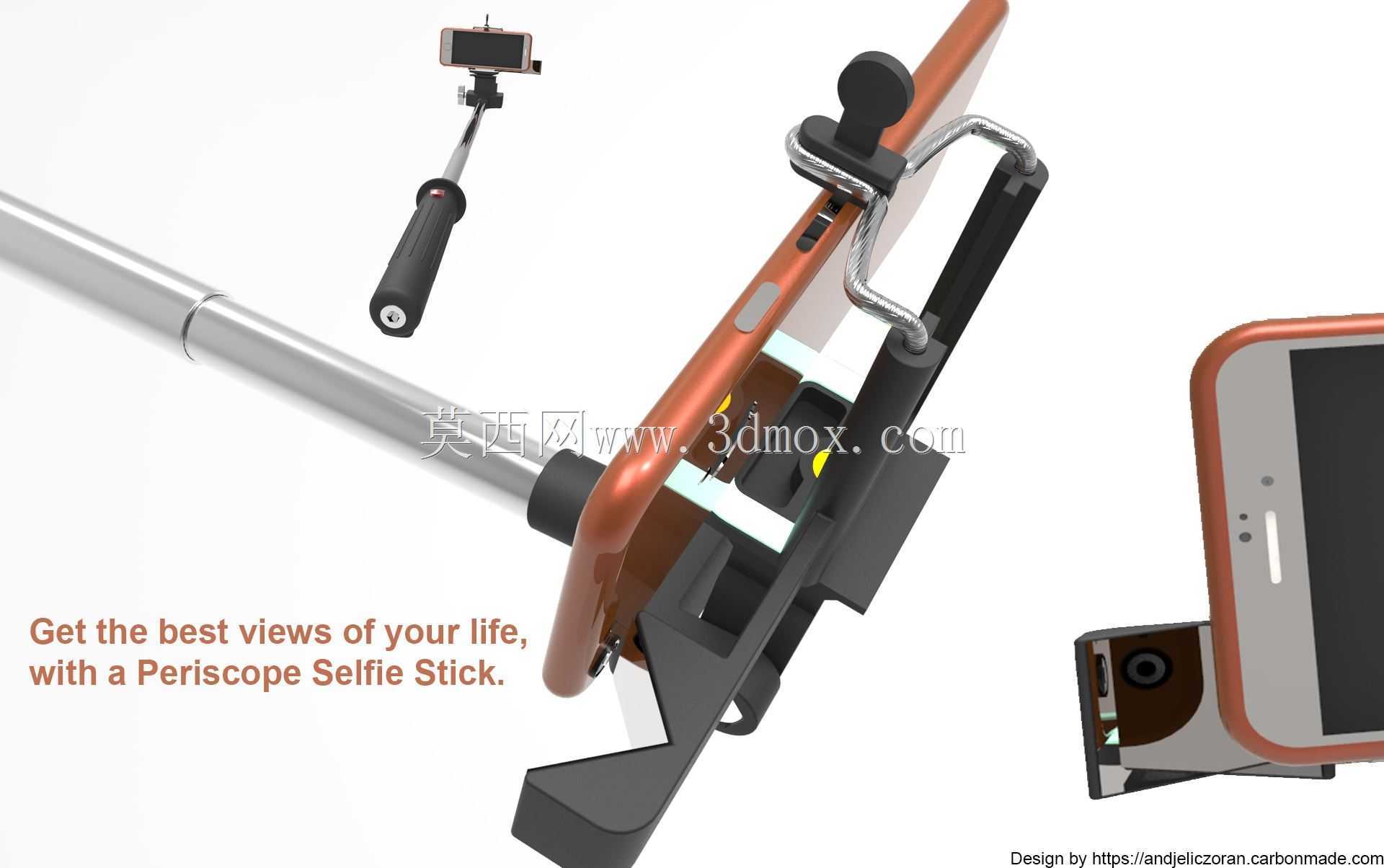

　　顶端的夹持组件采用弹簧复位的夹爪结构，夹爪内侧粘贴软质防滑胶垫，可适配不同宽度的主流智能手机，夹持力控制在不会夹伤手机边框同时不会出现松脱的区间，夹爪的开合行程覆盖常规4.7英寸到6.9英寸屏幕的手机尺寸。与常规自拍杆不同的是，夹持组件侧方延伸出潜望反射镜安装支架，反射镜片采用表面镀反射膜的光学级亚克力材质，镜片角度经过预先校准，当手机固定在夹爪上时，后置摄像头的光轴可准确对准反射镜面，经反射后沿杆身方向朝向握持端的拍摄者，镜片安装位置做了下沉式边框保护，日常收纳摩擦不会接触到镜片表面，避免出现划痕影响成像效果。在安装边界设计上，整套装置的重心在完全收缩状态下落在手持段范围内，单手握持时不会出现头重脚轻的倾覆感，

　　顶端组件的最大外轮廓尺寸控制在常规手机宽度范围内，不会在收纳时额外占用过多空间。反射镜支架与夹持主体的连接位置设置微调结构，可针对不同厚度、不同摄像头位置的手机进行小范围角度校准，保证取景画面不会出现偏移。蓝牙模块的配对按键设置在握持段底部，配对成功后下次使用可自动连接，按键功能可根据不同手机系统的适配逻辑，短按触发快门、长按切换前后摄像头、旋转按键环实现数码变焦调节，操作逻辑贴合用户日常使用习惯。整套结构的受力路径经过优化，手持段施加的握持力不会传递到内部电路板位置，伸缩段的锁定卡扣承受手机与顶端组件的全部重量，卡扣的接触面积经过加大处理，长期使用不会出现磨损松旷的问题。夹爪的弹簧采用不锈钢扭转弹簧，

　　疲劳寿命满足上万次开合使用需求，弹簧的预紧力经过多轮样机测试调整，既不会出现夹持过紧导致手机取放困难，也不会因为夹持力不足导致手机滑落。反射镜片的安装结构采用卡扣式固定，无需额外粘接，镜片出现污损时可快速拆卸清洁，不会残留胶痕影响反射效果。在实际使用场景中，用户既可以将装置作为常规自拍杆使用，将手机前置摄像头对准自身完成普通自拍，也可以翻转反射镜支架，将手机后置摄像头对准反射镜，利用后置摄像头更高的像素、更好的暗光成像能力完成高画质自拍、vlog素材采集、户外场景记录等拍摄需求，杆身底部还设置标准1/4英寸螺孔，可外接三脚架固定，完成固定机位的延时拍摄、长曝光拍摄等操作。整套装置的所有外露棱角都做了R0.5mm以上的圆角处理，日常使用不会划伤手部或者勾挂衣物，手持段的底部设置挂绳孔，可搭配腕带使用，避免手持时意外滑落造成设备损坏。
