高密度多芯航空圆形电连接器结构设计

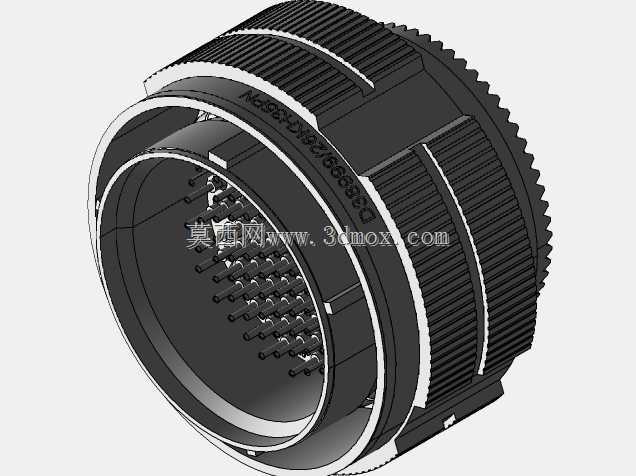

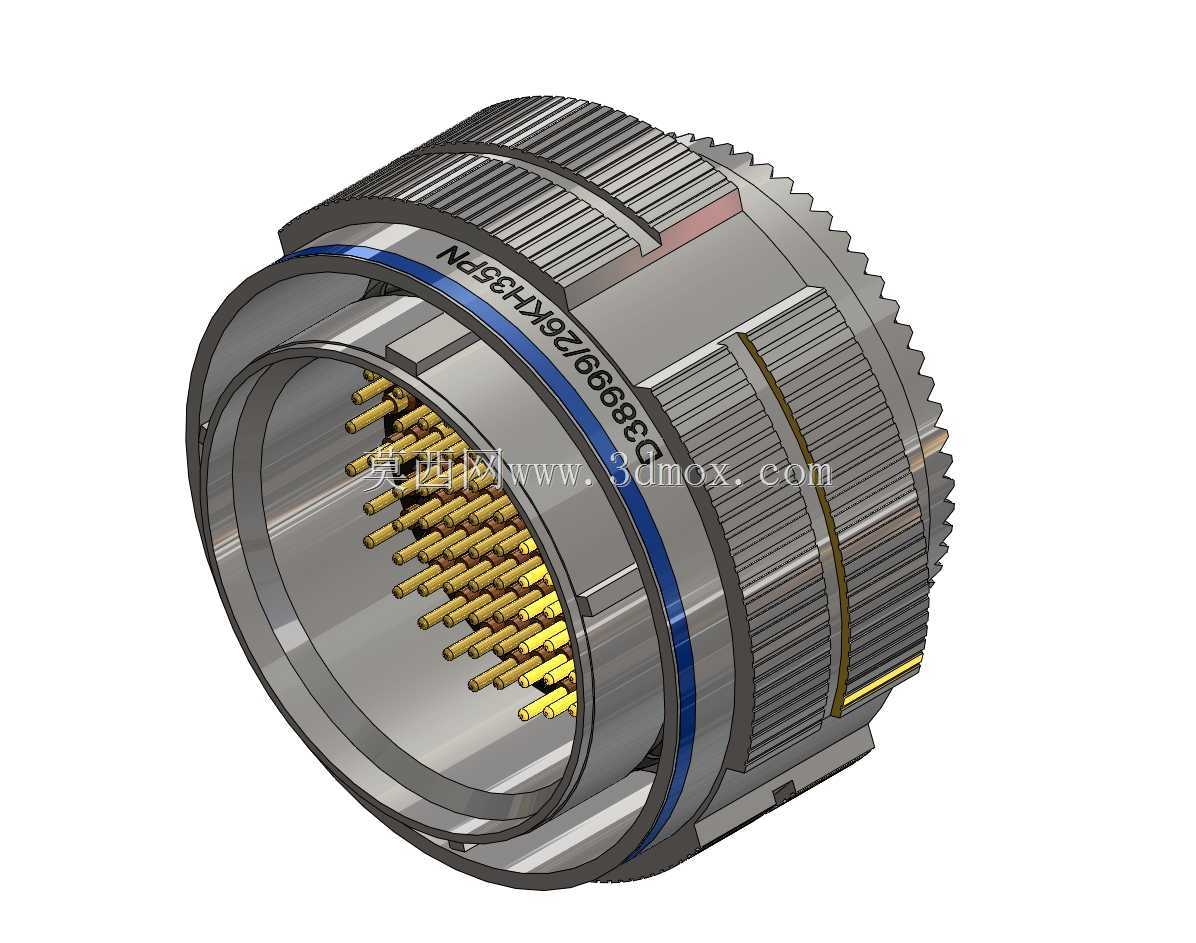

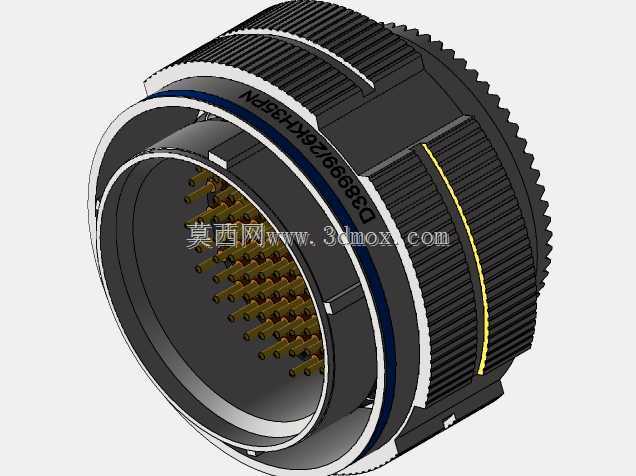

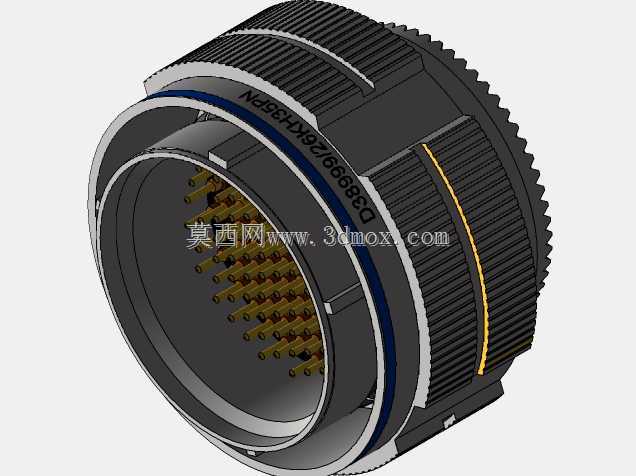

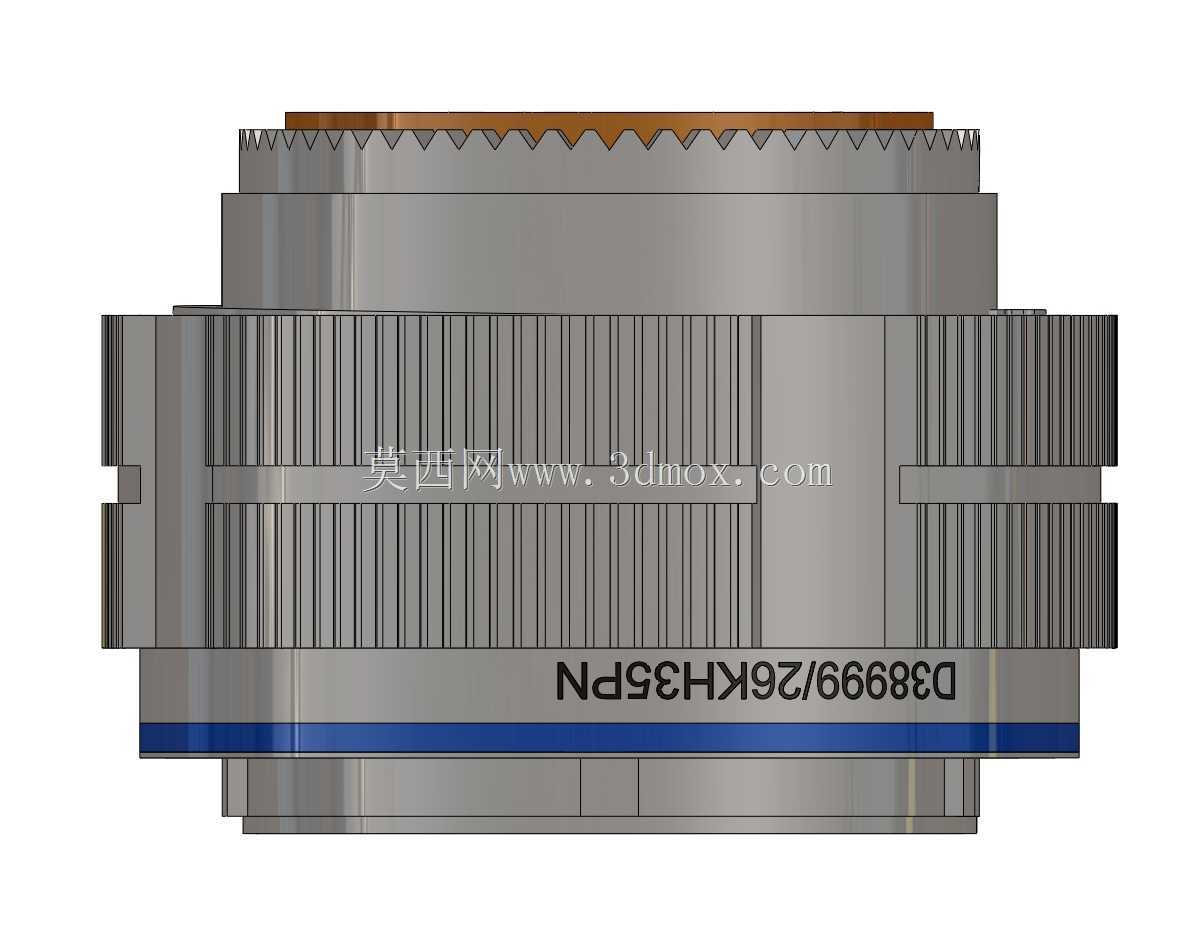

　　在航空机载设备、地面测控系统、工业重型装备的信号与动力传输链路里，这类多芯圆形电连接器是保障链路可靠性的核心互联部件，不同于民用消费类接插件，它需要在振动、温变、偶发凝露的复杂工况下保持接触稳定，避免信号瞬断、接触电阻超差的问题。从结构设计逻辑来看，这款连接器采用了三头螺纹快速连接结构，外壳上的滚花纹理是特意做的防滑设计，操作人员戴薄型劳保手套也能顺利完成旋合锁紧，不需要额外借助卡簧钳之类的专用工具，外圆周上的色环标识是键位防错设计，同系列不同芯数、不同定义的连接器会用不同颜色的环带区分，现场布线时能快速识别对位，避免强行插合导致的插针弯折、绝缘体开裂问题。接触件部分采用了镀金插针布局，35芯的高密度排布在有限的壳体内径空间里，

　　每根插针和后方的导线采用压接方式固定，相比早期的焊接结构，压接接触件的抗振动疲劳性能更好，不会因为长期振动出现焊锡开裂、虚接的隐患，插针根部的绝缘体采用耐高温工程塑料模压成型，把每根插针之间的爬电距离控制在安全阈值以上，哪怕相邻芯位通过不同电压等级的信号，也不会出现击穿、串扰的问题。从安装边界来看，这款连接器的对接端采用标准的密封端面设计，和配套的插座对接锁紧后，端面的橡胶密封圈会被均匀压缩，能达到IP67级别的防护能力，可直接用在设备舱外的外露布线位置，不需要额外增加防雨防尘的防护护套。壳体本身采用铝合金棒料车削加工后做硬质阳极氧化处理，表面硬度高，日常拆装过程中不容易被工具刮出深划痕，

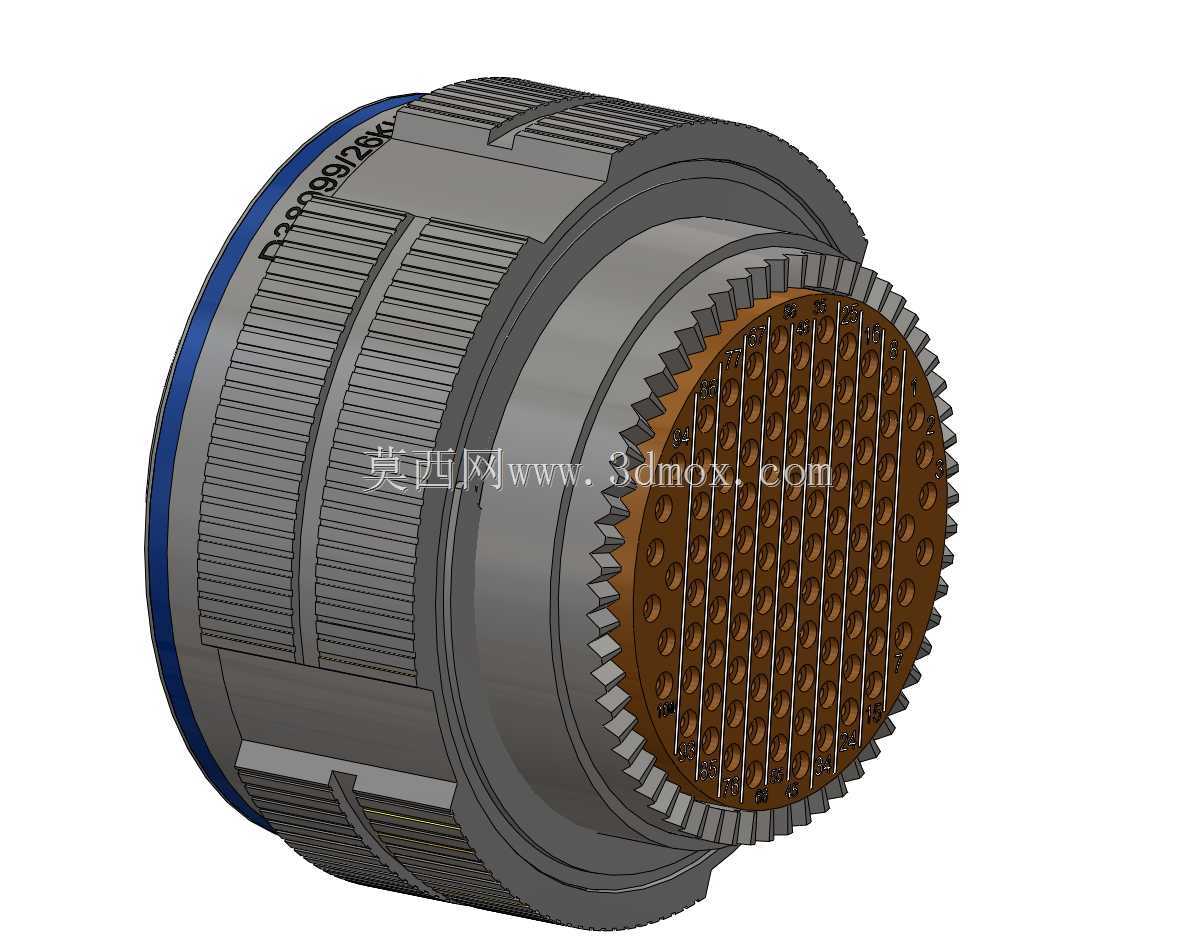

　　也不会在沿海高盐雾环境下出现表层腐蚀剥落的问题，壳体尾部预留了标准的线缆附件安装螺纹，可以配套装夹不同线径的尾部波纹管、防弯护套，避免线缆和连接器衔接位置因为反复弯折出现线芯断裂。在实际选型应用中，这类连接器常用来传输多路低频控制信号、小功率供电回路，单芯额定电流可以达到5A，能满足多数工业测控场景的载流需求，插合面的导向倒角做了大角度设计，对接时哪怕有轻微的角度偏差，也能顺着倒角滑入正确的对位位置，不会因为硬怼导致插针弯曲。设计过程中特意把连接螺纹的导程做了优化，只需要旋转不到三分之一圈就能完成锁紧到位，相比传统的多圈螺纹连接结构，能大幅缩短现场设备维护时的拆装时间，尤其是在空间狭窄的设备舱内部，操作人员没有足够的旋转操作空间，

　　这种快锁结构的优势会非常明显。另外，壳体上的三个定位键槽呈非对称分布，从根源上杜绝了错插的可能，哪怕是现场操作人员不熟悉接线定义，只要键位对不上就无法完成插合，完全避免了因为插错连接器导致的设备烧损、信号错乱问题。接触件的保持力也经过了反复校核，每根插针在绝缘体内的轴向保持力不低于50N，正常拉扯线缆的时候不会把插针从绝缘体里带出来，减少后期维护时的故障排查成本。在三维建模过程中，所有配合面的公差都按照精密机械配合的要求做了预留，螺纹配合的间隙、密封圈的压缩量、插针和插孔的对中偏移量都做了参数化设置，调整芯数或者壳体尺寸的时候，可以直接通过参数驱动生成新的模型，不需要从零开始重新绘制结构，能大幅缩短同系列衍生型号的设计周期。
