M85049直形线缆应变释放夹结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:418688
  • M85049直形线缆应变释放夹结构设计
  • M85049直形线缆应变释放夹结构设计
  • M85049直形线缆应变释放夹结构设计
  • M85049直形线缆应变释放夹结构设计
  • M85049直形线缆应变释放夹结构设计
  • M85049直形线缆应变释放夹结构设计
  • M85049直形线缆应变释放夹结构设计

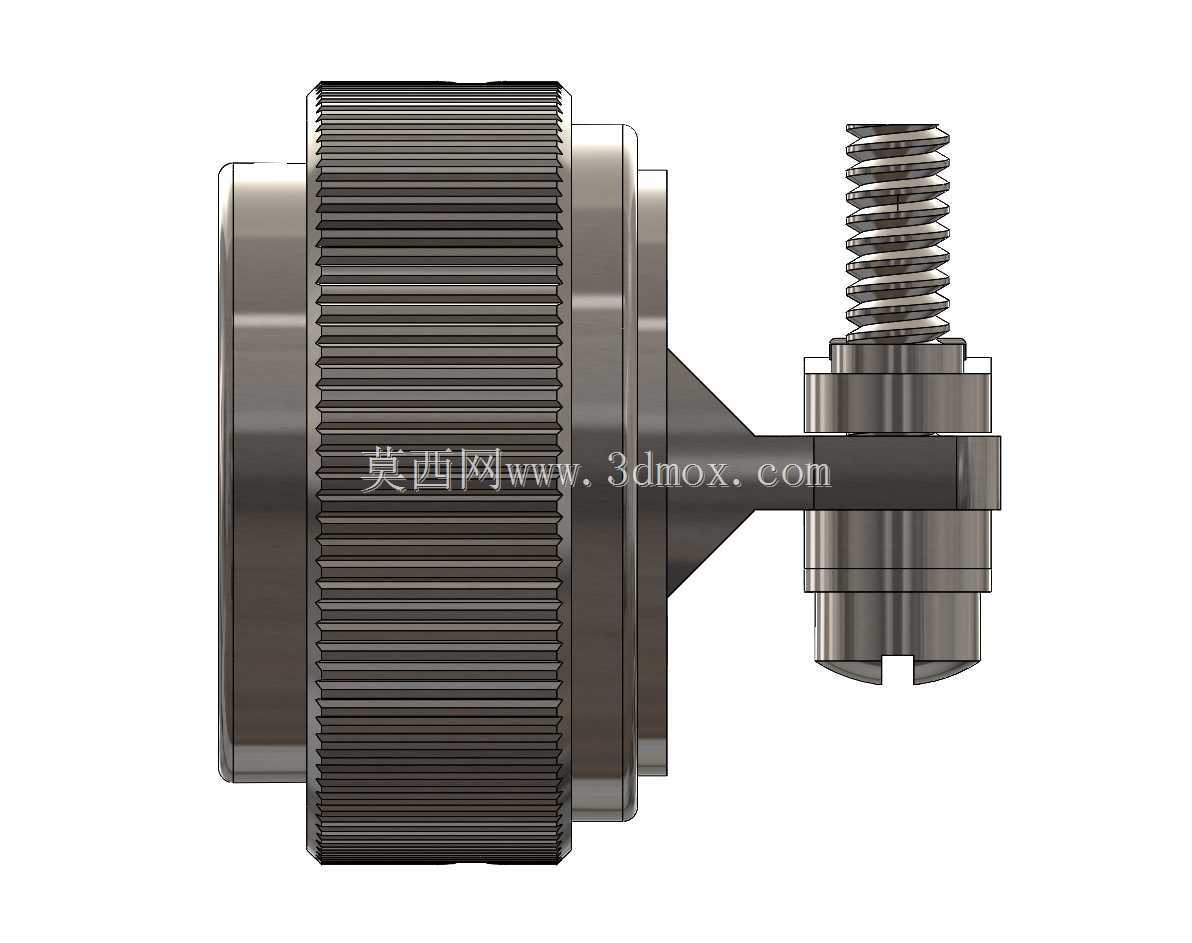

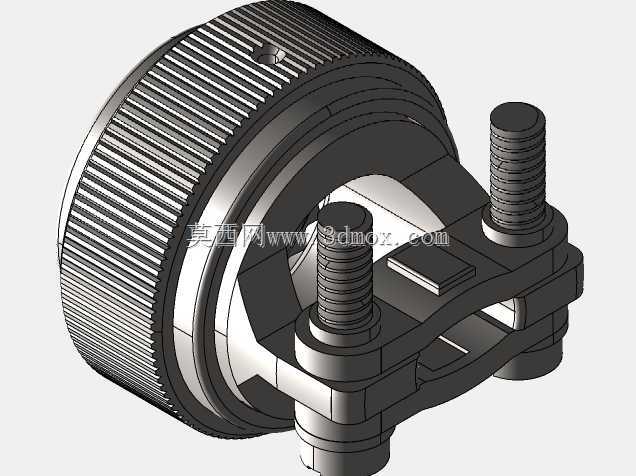

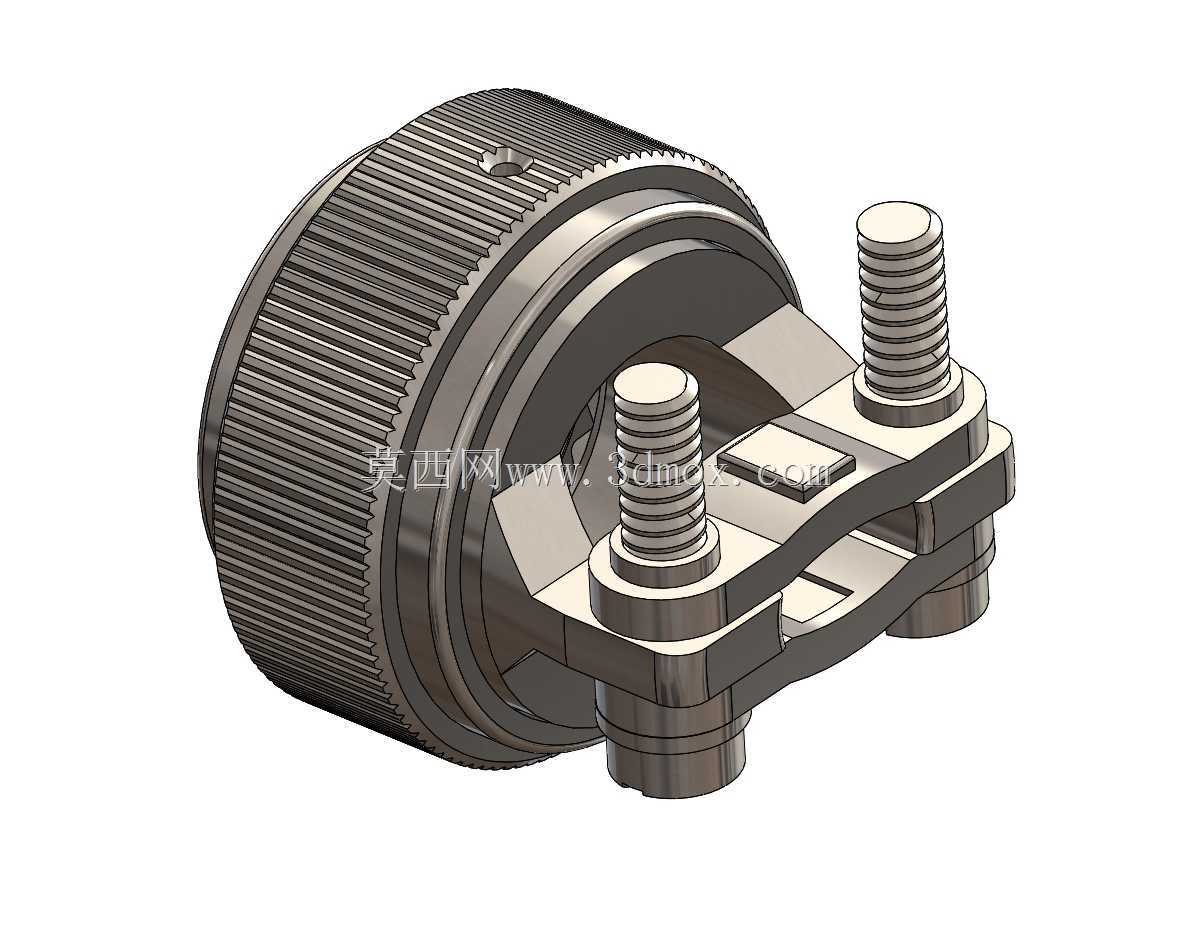

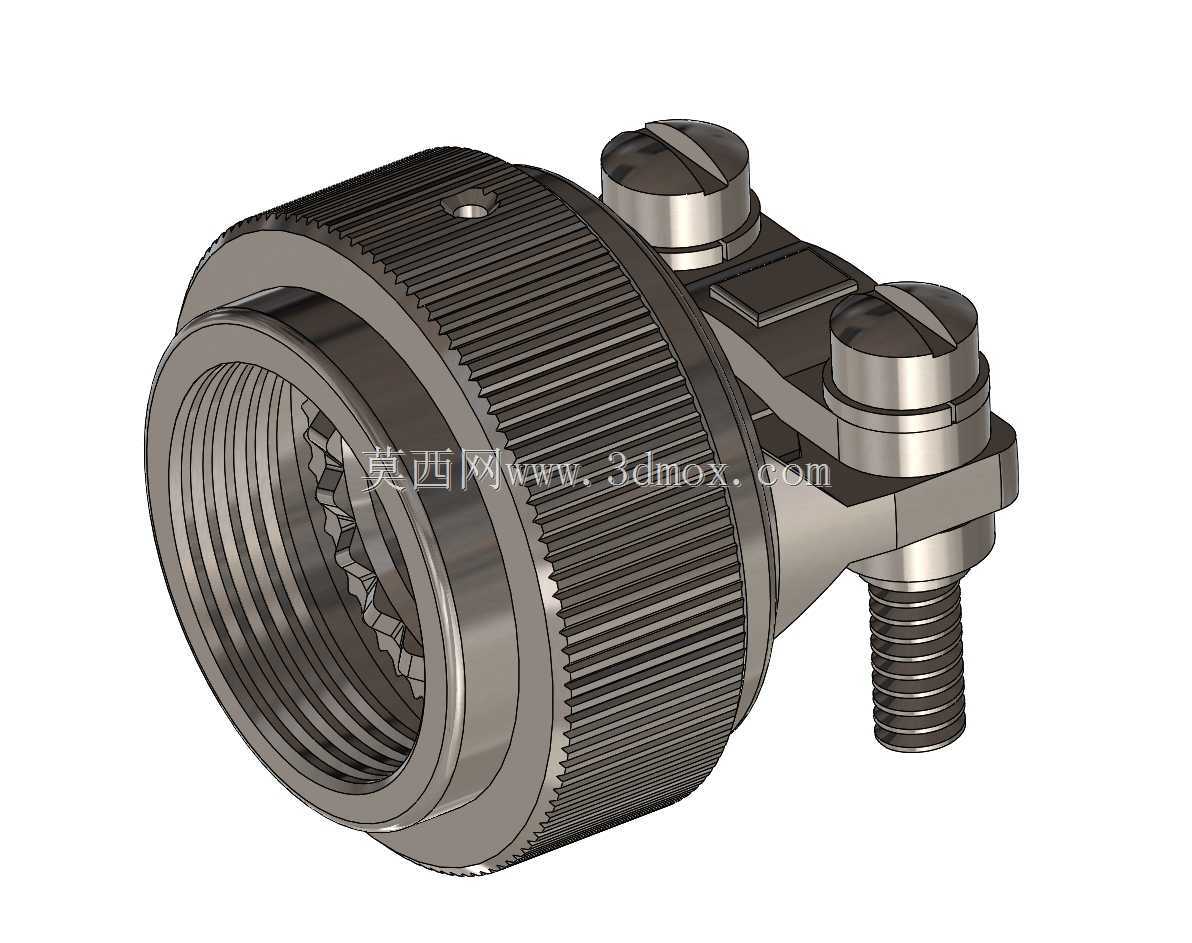

  在航空航天、轨道交通、工业通讯等领域的线缆布线作业中,线缆与连接器对接位置长期受振动、拉扯、弯折作用时,极易出现线芯断裂、屏蔽层破损、连接松脱等失效问题,这类应变释放夹正是针对该类工况设计的配套防护构件,主要用于圆形连接器尾部的线缆固定与应力疏导,避免外部载荷直接传递到连接器接触件与线缆端接位置。从结构设计来看,该构件主体采用滚花外圆的锁紧套结构,内孔设置内螺纹与连接器尾部外螺纹匹配,滚花纹路的参数经过匹配调试,齿距1.2mm、齿深0.4mm,既保证徒手拧紧时的摩擦力足够,又不会因为齿形过于尖锐划伤操作人员手部,锁紧套侧面预留的定位小孔,可在高振动工况下加装防松销钉,避免螺纹连接受振回转松脱。夹线端采用双螺钉对称夹紧结构,

  两个开槽圆柱螺钉的压紧力可通过拧紧力矩精准控制,适配不同线径的屏蔽线缆或多芯线缆,夹体内腔的圆弧过渡面完全贴合线缆外护套轮廓,不会出现局部应力集中割伤线缆护套的问题,螺钉尾部的螺纹段长度经过校核,拧紧到额定力矩时不会顶伤线缆内部线芯,同时夹体与锁紧套之间采用铰接式连接结构,允许夹体相对于锁紧套有小角度的偏转余量,可适配布线时的小角度走线偏差,降低安装时的对线难度。实际选型应用时,需要先确认适配连接器的尾部螺纹规格,该款夹件适配38号壳体规格的M85049系列圆形连接器,安装时先将锁紧套拧入连接器尾部螺纹,拧紧力矩控制在1.2N·m到1.5N·m之间,保证螺纹啮合到位不滑牙,再将剥好外护套的线缆穿过夹体内腔,

  按照线缆外径调整两个夹紧螺钉的拧紧力矩,单螺钉力矩不超过0.8N·m,保证线缆受150N轴向拉力时不出现滑移,同时线缆外护套的压缩量不超过外径的15%,避免压伤内部线芯影响信号传输。在机载设备布线场景中,这类应变释放夹可承受GJB150规定的10-2000Hz随机振动工况,连续振动8小时后线缆端接位置的接触电阻变化不超过5mΩ,不会出现信号中断问题;在轨道交通车载设备布线中,可适应-40℃到125℃的工作温度范围,夹体采用铝合金材质表面钝化处理,耐盐雾时长可达500小时,适应车载潮湿、多盐雾的使用环境。设计过程中,对夹体的受力路径做了专门优化,外部拉扯线缆的载荷会先通过夹体传递到锁紧套的螺纹啮合面,再分散到连接器壳体上,

  不会直接作用在线缆与插针的焊接或压接位置,有效释放线缆端接位置的弯曲应力与拉应力,相比传统的尾部热缩管防护方式,该结构的线缆固定可靠性提升60%以上,同时后期维护时只需松开两个夹紧螺钉即可更换线缆,无需拆解连接器内部结构,大幅降低现场维护的工作量。安装边界方面,该夹件装配完成后总长度为32mm,最大外径28mm,夹紧端螺钉突出高度为6mm,布线时需要预留至少35mm的轴向安装空间,径向预留不小于18mm的操作空间,方便使用一字螺丝刀拧紧夹紧螺钉,夹体的偏转角度最大可达8°,可适配布线时的小角度偏斜,无需额外增加弯式转接件,降低布线成本。针对屏蔽线缆的应用场景,夹体内腔可加装屏蔽环,将线缆屏蔽层压接在夹体与连接器壳体之间,实现360°连续屏蔽接地,屏蔽效能可达80dB以上,满足高频信号传输的屏蔽要求,避免外部电磁干扰影响信号传输质量。
