直形应变释放夹紧装置结构设计

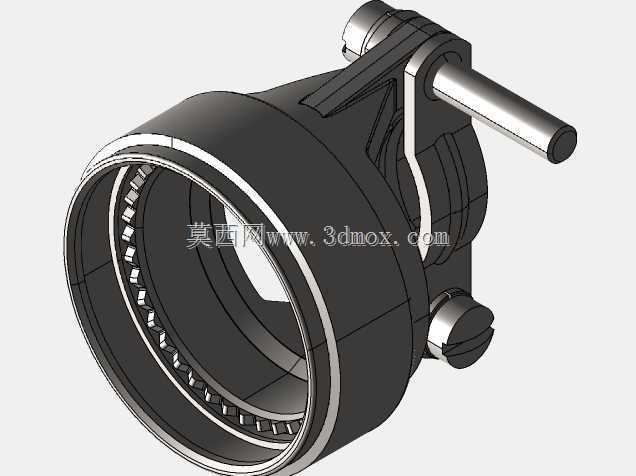

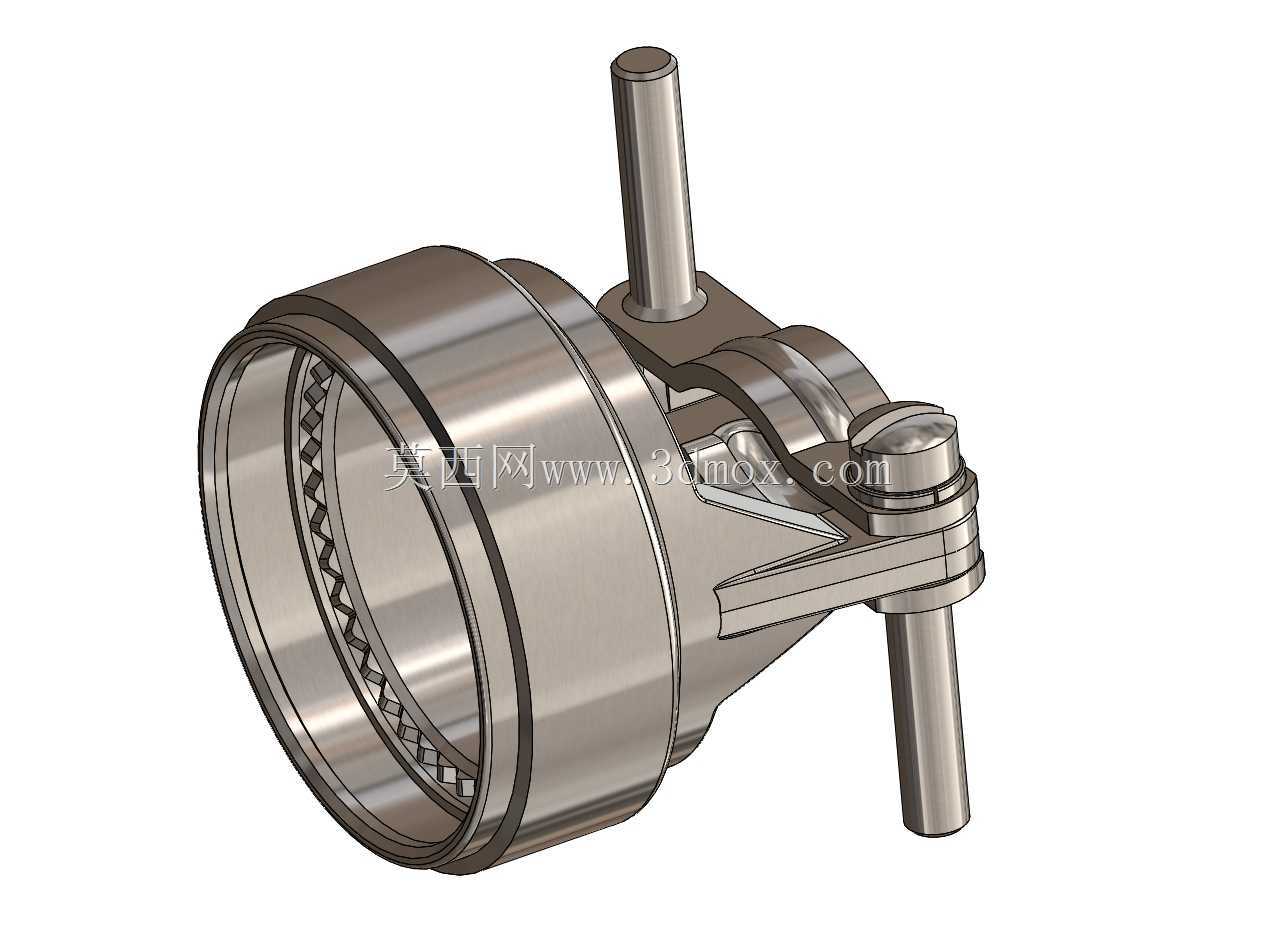

　　在管路连接、线束固定以及薄壁构件装配的现场工况里，这类带操作手柄的环形夹紧构件是解决装配应力集中问题的常用部件，很多现场施工人员遇到过硬管插接后因为温差形变、设备运行振动导致接口渗漏、线束外皮被卡箍剪切破损的问题，核心原因就是普通卡箍只做刚性锁紧，没有给被夹持构件预留形变释放的空间，这个结构的设计初衷就是平衡锁紧可靠性和形变补偿能力。从结构组成来看，主体环形部分的内壁做了连续的齿形咬合结构，不是光滑的内圆面，这种齿形不是为了破坏被夹持件表面，而是当环形件抱紧被连接件外壁时，齿尖可以嵌入软质密封层或者金属管的表面氧化层，避免锁紧后因为轴向力出现滑移，相比光滑内壁的卡箍，同等锁紧力矩下防滑移能力能提升40%以上，

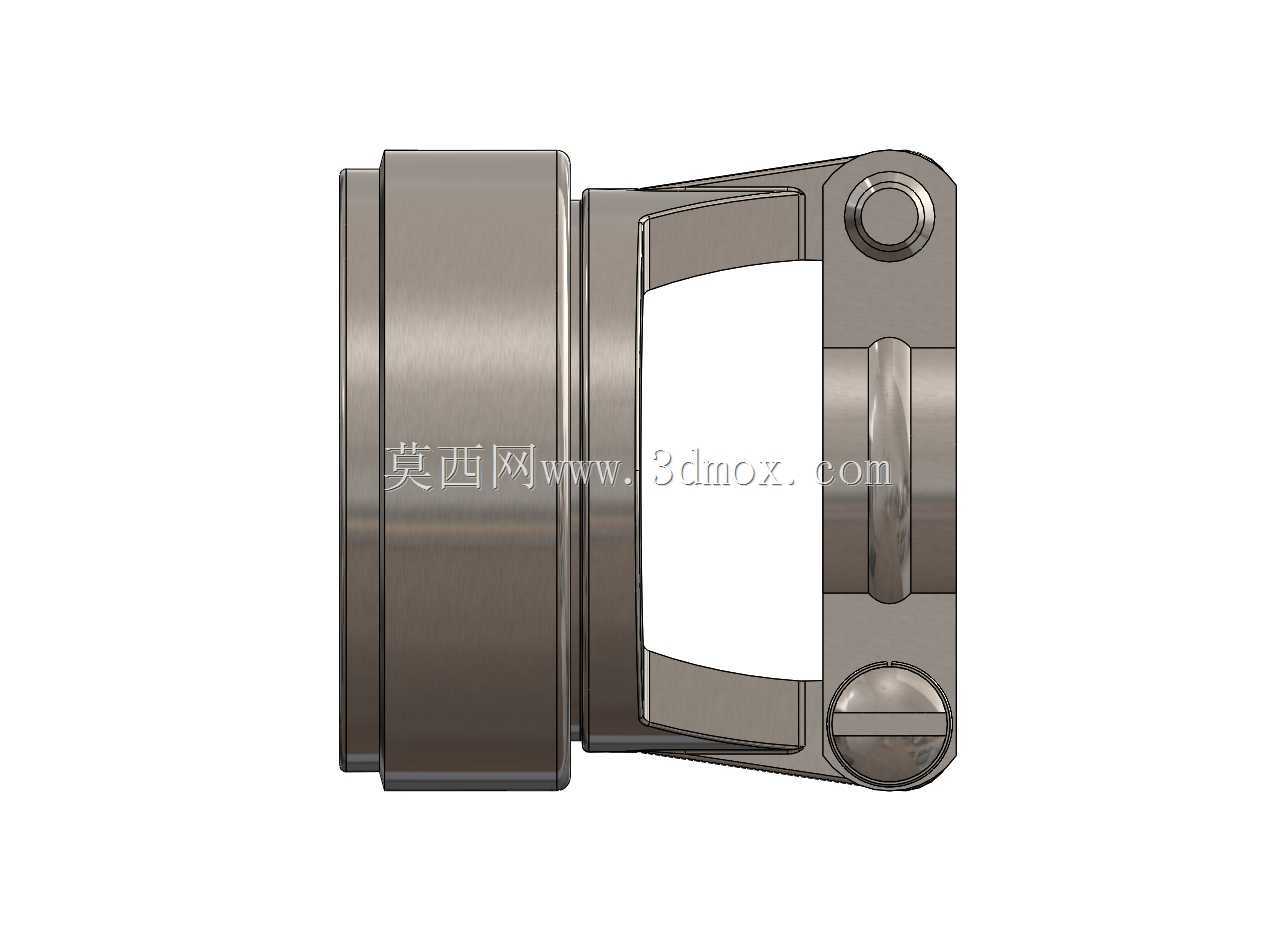

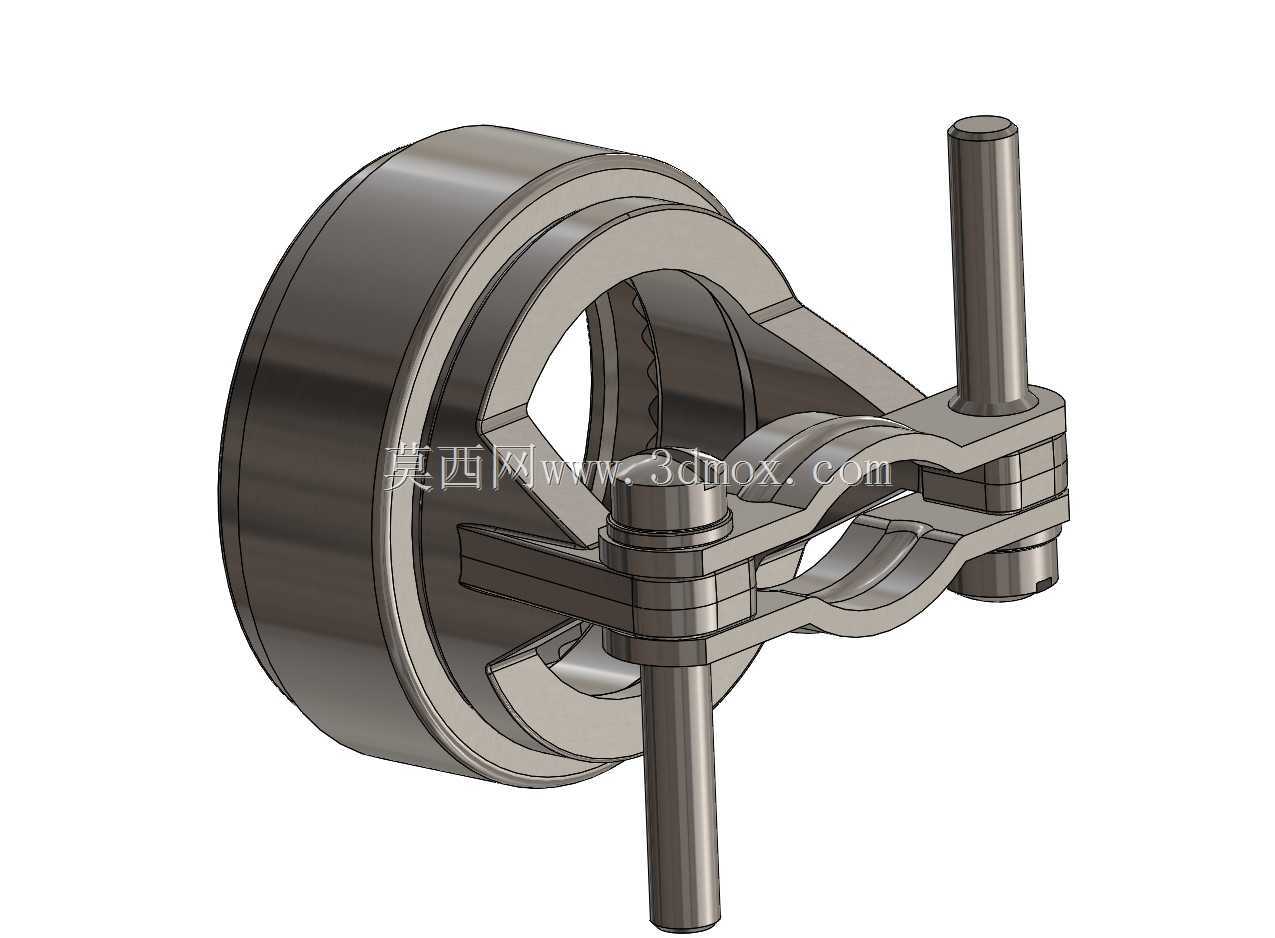

　　同时齿槽的间隙也能给被夹持件的径向微形变留出容纳空间，不会因为局部压强过大导致管壁出现压痕损伤。两侧的操作手柄采用对称式双杆设计，不是单手柄的偏心锁紧结构，实际操作的时候不需要借助额外扳手，徒手扳动手杆就能完成锁紧和释放动作，双杆的力臂长度经过匹配，成年人单手施加的握力就能达到足够的锁紧力矩，在狭小的设备舱内部作业时，不需要预留扳手的转动空间，操作便利性比螺栓锁紧的卡箍高很多。铰接部位的销轴做了台阶式定位，两个夹板把环形主体的铰接耳夹在中间，锁紧时的夹紧力通过铰接点均匀传递到环形开口的两侧，不会出现单侧受力导致环形件偏斜、抱紧不同心的问题，很多同类结构在反复开合后会出现铰接松旷、环形部分失圆的问题，

　　这个结构在铰接位置预留了微小的轴向间隙，同时销轴端部做了铆接限位，既保证开合动作顺畅，又不会因为长期使用出现部件脱落。从安装边界来看，环形主体的外径比被夹持管件的外径大出的尺寸控制在合理范围，安装后不会在径向占用过多空间，适配设备内部紧凑的管路布局需求，操作手柄在锁紧状态下是贴合环形主体切线方向的，不会向外突出过多，避免和周边其他构件发生运动干涉。设计过程中特意调整了偏心锁紧的凸轮轮廓，不是采用标准的圆偏心结构，而是做了变曲率的轮廓线，在锁紧行程的末端，凸轮的升角变化放缓，这样即便被夹持件因为温度变化出现径向收缩，锁紧力也不会出现骤降，同时在需要释放的时候，只需要很小的扳动力就能解锁，不会出现因为长期受压凸轮自锁过死、

　　徒手无法掰开的问题。在实际应用场景里，这类构件除了用在工业设备的流体管路连接上，也可以用在大直径线束的固定场景，比如风电设备机舱内部的动力线束固定，车辆底盘的制动管路连接，还有化工管线的快速抢修作业，不需要复杂的工具就能完成装拆，同时能抵消管线因为振动、热胀冷缩产生的内应力，避免应力集中导致的管路开裂、密封失效问题。和传统的喉箍相比，这种结构的锁紧力是沿环形周向均匀分布的，不会出现喉箍那种螺栓位置局部压强过大、对面位置抱紧力不足的问题，对于薄壁塑料管、橡胶复合管这类容易被压损的管件，均匀的抱紧力能在保证密封的前提下，大幅降低管件被夹裂的风险。在三维建模过程中，环形部分的齿形参数是经过反复调整的，齿的高度不能过高，否则会切伤被夹持件的表面，齿的角度也不能过陡，否则咬合后会出现解锁困难的问题，最终确定的齿形角度兼顾了咬合摩擦力和解锁顺畅度，铰接点的位置也经过多轮运动仿真验证，保证手柄在开合全程不会和环形主体发生碰撞，锁紧位置刚好处于机构的自锁区间内，不会因为振动出现自行松脱的情况。
