直形应变释放夹紧连接件结构设计

　　在流体管路布设、线缆穿舱固定这类工程场景里，硬管或刚性线缆穿过安装基座后，长期受设备运行振动、管路热胀冷缩拉扯、外部载荷冲击时，穿接位置很容易出现应力集中，轻则导致密封失效渗漏，重则造成管壁或线缆外皮疲劳开裂，这类问题在航空机载设备、液压动力站、工业自动化生产线的管路布设环节十分常见，这款直形应变释放夹紧件就是针对这类痛点设计的连接构件。

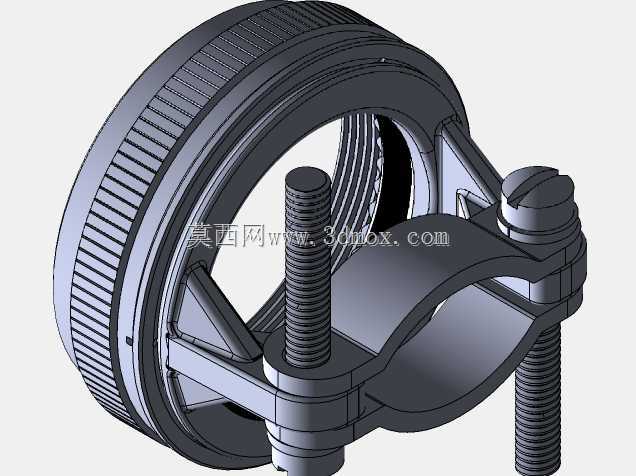

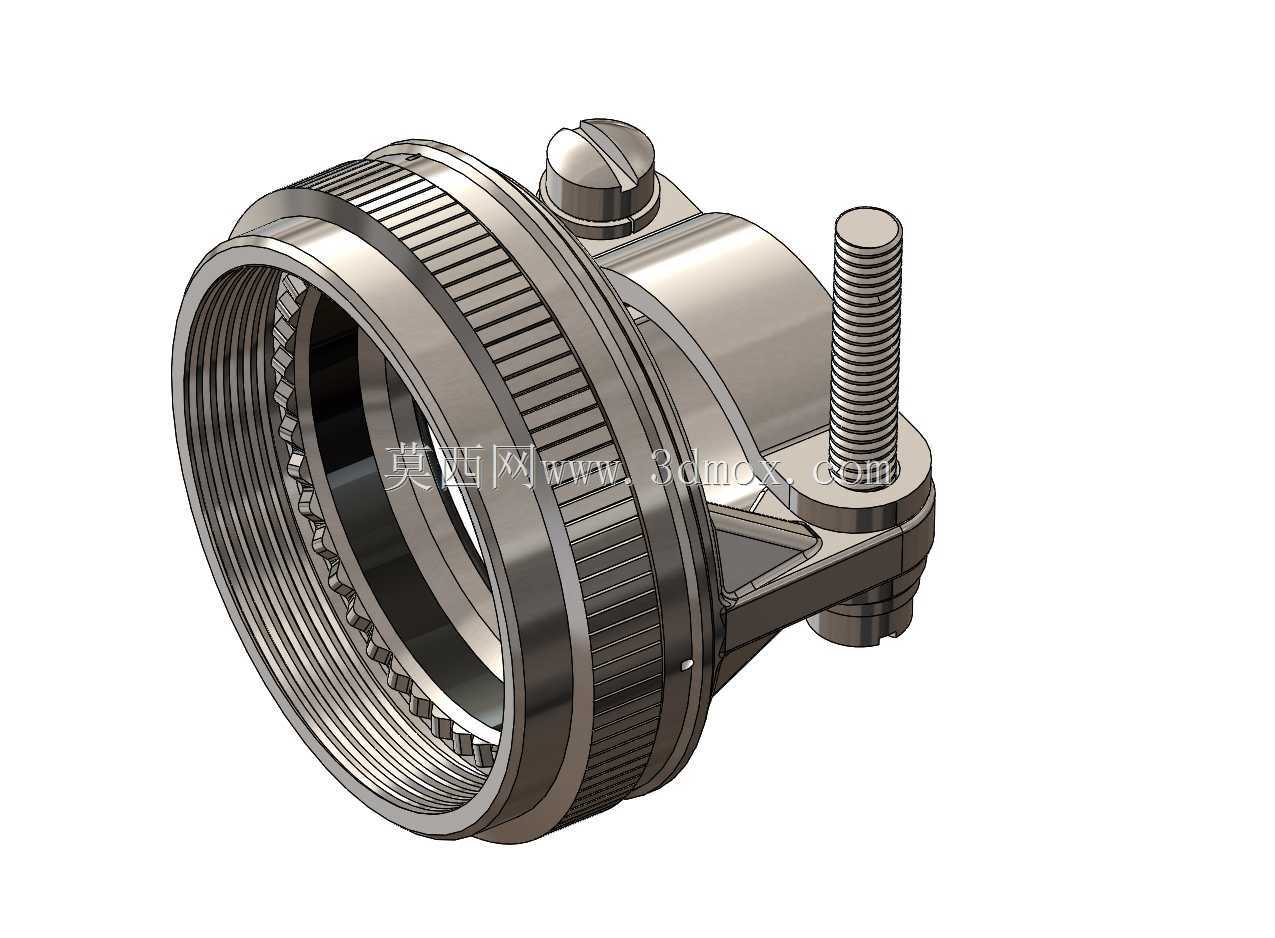

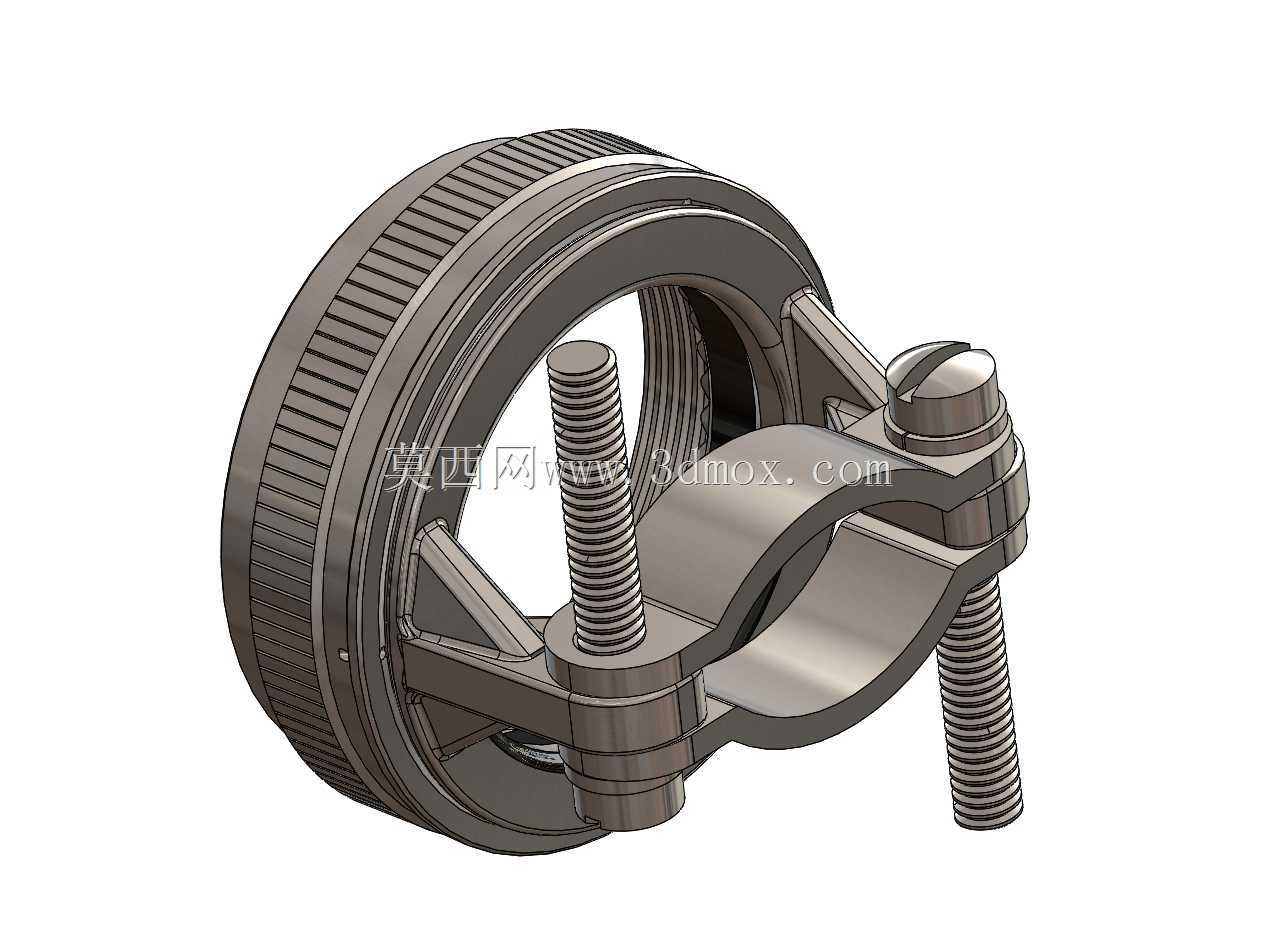

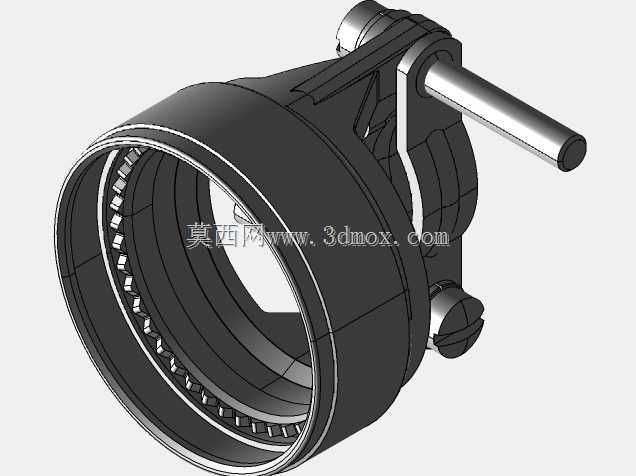

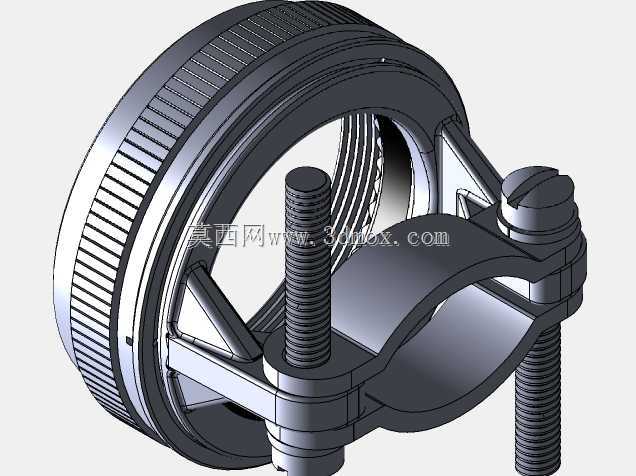

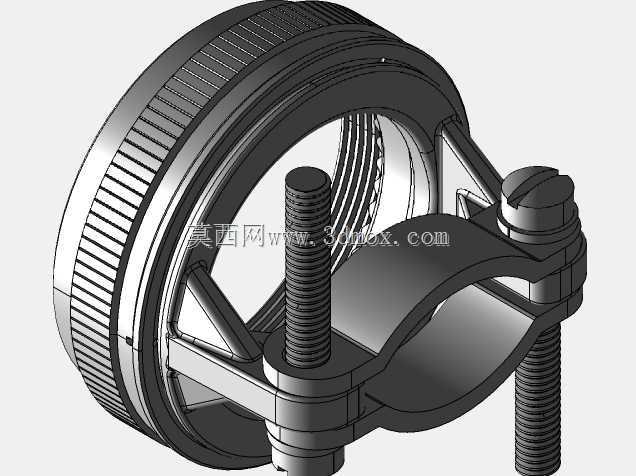

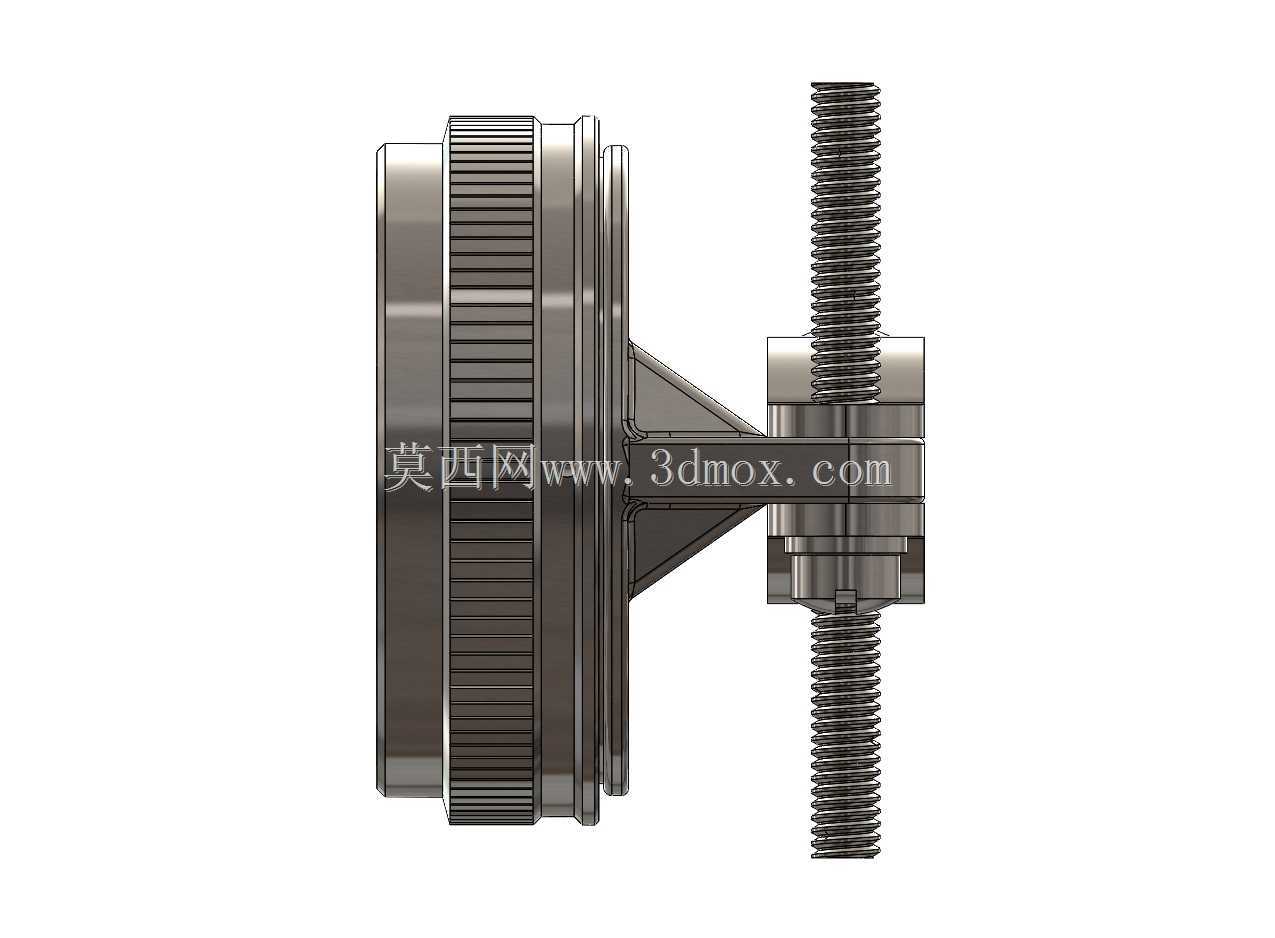

　　从结构设计逻辑来看，这款构件采用了环形夹套加侧置锁紧调节的组合结构，主体的环形夹套内壁设置了多道环向咬合齿，当夹套收紧时，这些齿牙可以均匀嵌入被夹持管件的外壁，既可以提供足够的轴向锁紧力，避免管件受拉时出现轴向窜动，又不会因为单点夹持力过大造成管件表面压伤。夹套外圈设计了滚花纹理，在手动预紧阶段可以增大手指与构件的摩擦力，不需要借助额外工具就能完成初步对位安装，降低狭小安装空间内的操作难度。夹套侧方延伸出带安装孔的支耳结构，支耳上配套的调节螺栓可以精准控制夹套的收紧量，针对不同壁厚、不同材质的管件，都能通过螺栓旋入深度调整夹持力，适配范围覆盖常规金属硬管、尼龙树脂管、带屏蔽层的穿线线缆等多种穿接构件。

　　实际安装使用时，首先要确认被夹持构件的外径与夹套的内孔通径匹配，这款夹套的内孔为标准圆形通径，安装边界上，夹套收紧后的最小内孔尺寸要比被夹持管件外径小0.2-0.5mm，保证咬合齿能有效贴合管壁；侧方支耳的安装孔位需要与基座上的固定孔同轴对位，螺栓锁紧时要采用对角分次拧紧的方式，避免夹套出现偏斜导致局部夹持力不均。夹套与安装基座贴合的端面做了平面度处理，安装后可以与基座表面紧密贴合，如果是有密封要求的穿舱场景，还可以在贴合面加装适配厚度的密封垫片，不需要额外修改构件结构就能满足IP65以上的防护要求。

　　不同于普通的卡箍类紧固件，这款应变释放夹套的核心作用是在夹持点位置分散应力，当管件受到轴向拉扯或者径向振动时，夹套的环形抱紧结构可以将集中在穿接端面的应力均匀分散到整个夹持长度范围内，避免应力在管件与基座的硬接触位置集中。在液压管路系统中，这类构件常被布置在泵组出口的管路穿板位置，抵消泵组运行时传递到管路的高频振动；在电气穿线场景中，它可以固定穿入机柜的线缆，避免线缆被拉扯时将外力直接传递到内部接线端子，造成接线松脱或者焊点断裂。

　　从建模细节来看，整个构件的所有棱边都做了R0.3以上的倒角处理，没有尖锐的加工棱角，既可以避免安装过程中划伤操作人员或者管件表面，也能减少热处理环节的应力集中风险，提升构件本身的结构强度。夹套上的一字槽锁紧螺钉采用标准件规格，后期维护时如果出现螺钉滑牙或者锈蚀，可以直接替换同规格的标准紧固件，不需要整体更换夹套，降低运维成本。支耳与夹套主体采用一体化结构设计，相比焊接式的支耳结构，一体化成型的结构不存在焊缝疲劳断裂的风险，在长期受振动载荷的工况下使用寿命更长。

　　选型适配时需要注意，这款夹套的侧方调节螺栓伸出长度在完全锁紧状态下不会超出支耳的外侧端面，安装时不需要额外预留螺栓的避让空间，适合在布局紧凑的设备内部使用。夹套的整体轴向长度经过优化，在保证足够夹持接触面积的前提下尽可能压缩了轴向尺寸，不会过多占用管路或线缆的布设空间，对于安装空间受限的小型设备舱体十分友好。针对不同的使用环境，夹套主体可以选用不锈钢或者铝合金材质加工，不锈钢材质适配腐蚀环境、户外露天场景，铝合金材质经过阳极氧化处理后重量更轻，适合对整机重量有严格要求的机载、车载设备使用。
