四孔位圆形接线接地端子排结构

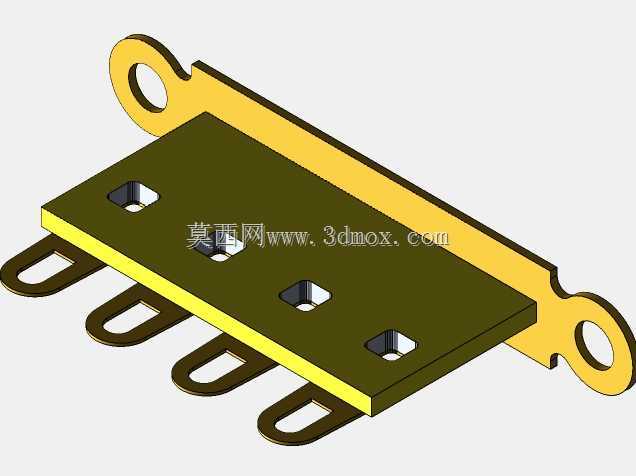

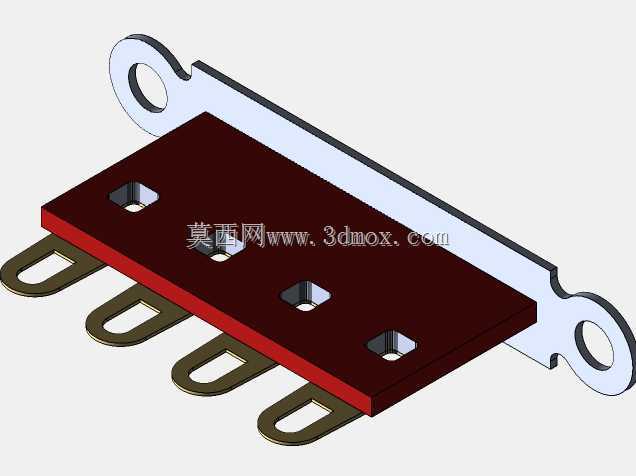

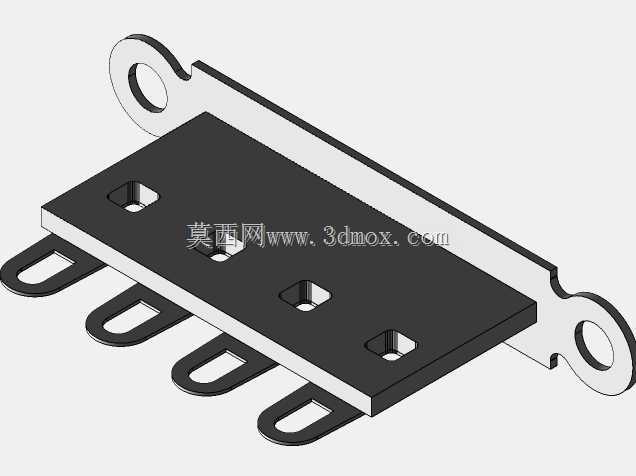

　　这类多工位接线端子排，常应用在通讯机柜、工业控制机箱、电源配电模块内部的接地回路与小电流信号汇流场景中，核心作用是将多组独立回路的接地线、屏蔽线统一汇接至整机接地点，避免不同回路间出现电位差，同时为线束端接提供标准化的固定点位，减少现场接线的杂乱程度，方便后期运维时的线路排查与改接作业。从结构设计来看，底座采用带两个安装耳的长条式绝缘基座，基座两端的安装耳上预制圆形通孔，可直接通过螺栓固定在机箱内壁的安装梁或者接地铜排上，安装孔的位置预留了足够的扳手操作空间，装配时不需要额外避让周边器件，安装边界适配市面上多数标准19英寸机柜内部的安装孔距，也可根据机箱内部空间灵活调整固定位置，不会与相邻的走线槽、PCB板、电源模块产生结构干涉。

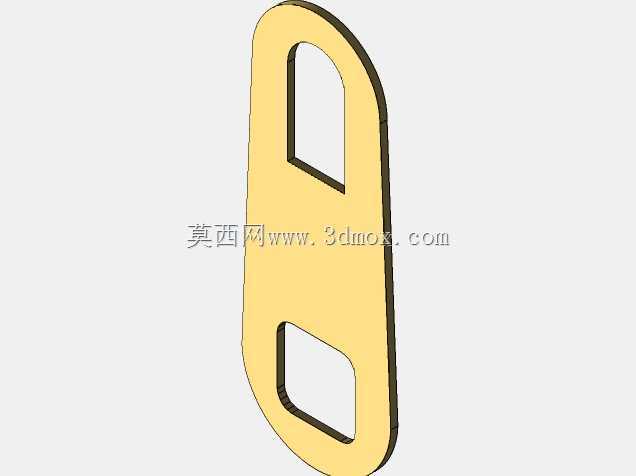

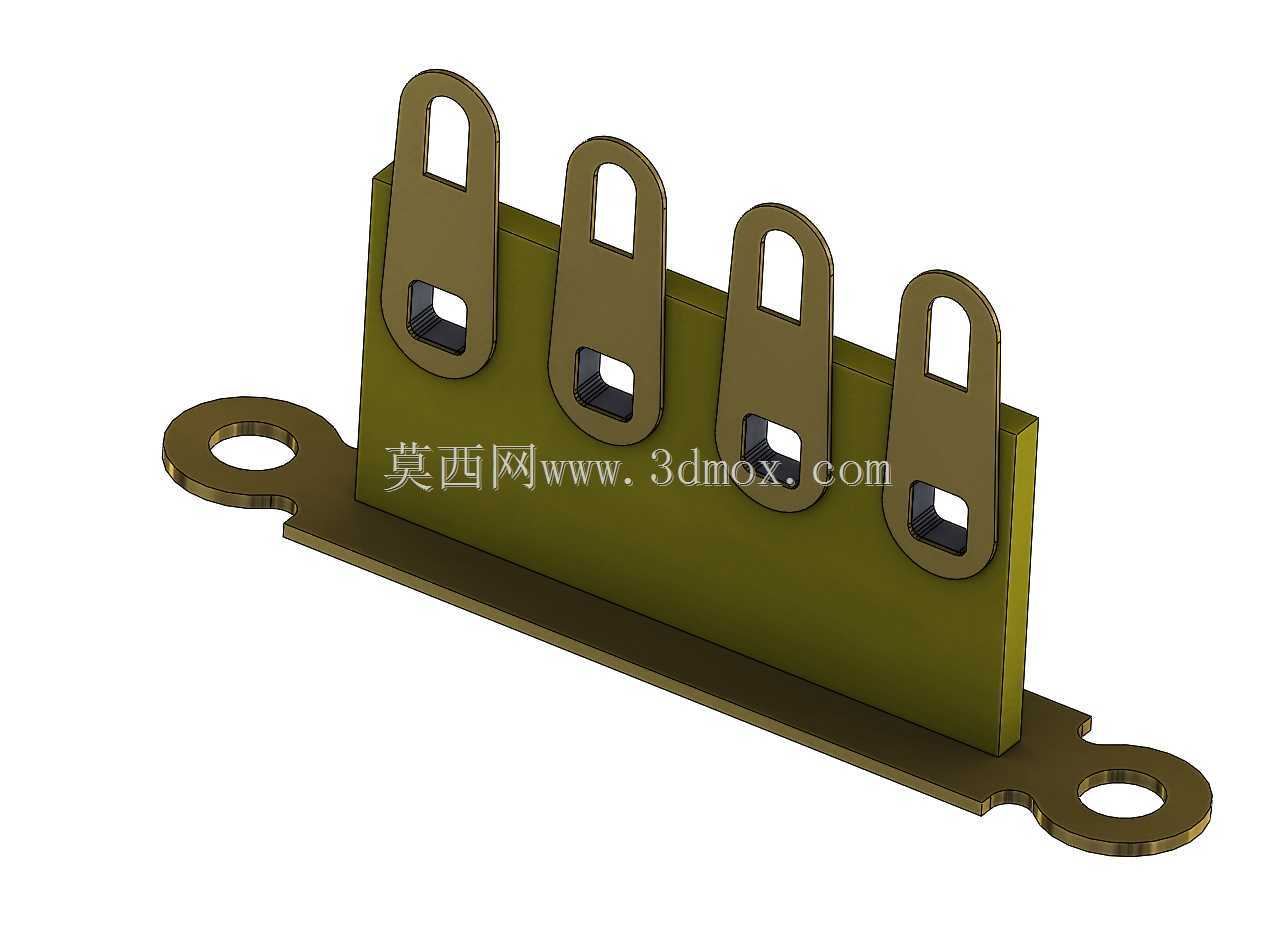

　　基座上排布的四个独立接线弹片，每个弹片上部都设计了长圆形的接线孔，可适配不同线径的OT型冷压端子，下部的方形卡接结构直接嵌入绝缘基座的预制卡槽内，不需要额外的紧固件即可完成弹片与基座的固定，装配工序简单，弹片与基座的配合间隙控制在0.1mm以内，长期使用不会出现弹片松动、移位的问题，能保证导电接触的可靠性。弹片本身采用导电性能优异的铜合金材质冲压成型，表面做钝化处理，既保证导电率满足小电流回路与接地回路的载流要求，又能提升抗氧化、抗腐蚀能力，在潮湿、多粉尘的工业现场环境下也能长期保持稳定的接触性能，不会出现接触电阻过大导致的发热、接地失效问题。设计过程中，每个接线位之间预留了足够的电气间隙与爬电距离，满足低压电气设备的安全规范要求，

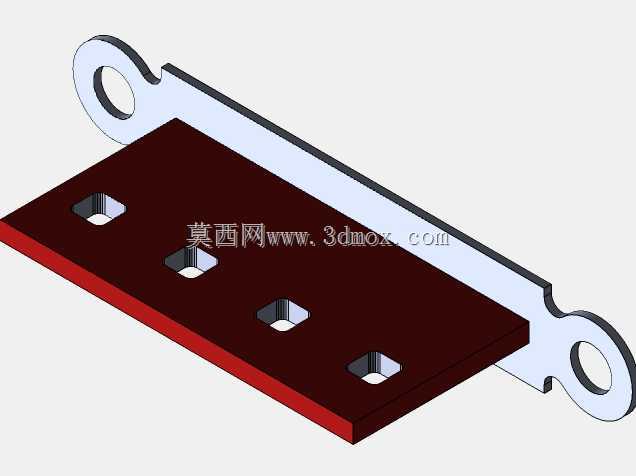

　　不同回路的接线端之间不会出现打火、短路的风险，弹片的翘起角度经过反复调校，接线时螺栓压紧的力度可以均匀传递到冷压端子表面，既不会因为压力过大压伤线芯，也不会因为压力不足导致接线松动。基座采用绝缘强度高、耐温性能好的工程塑料注塑成型，可承受接线端短时过载产生的温度升高，不会出现基座融化、变形的问题，基座底部与安装面之间预留了0.5mm的间隙，避免安装面的不平整导致基座受力开裂，同时也能减少基座与金属安装面之间的接触磨损。这类端子排的载流能力适配常规的信号回路与保护接地需求，不需要额外的绝缘护套即可直接使用，整体结构紧凑，占用的安装空间小，在有限的机箱内部空间里可以实现多路线缆的汇流接接，相比单孔独立接线端子，

　　集成式的排状设计可以大幅减少安装固定所需的螺栓数量，提升整机组装的作业效率，同时统一的接地点位也能让整机的接地拓扑更加清晰，符合电气安全设计的相关规范要求。在实际选型应用中，可根据需要汇接的线路数量选择对应位数的端子排，本次设计的四位结构适配多数中小型工控设备、通讯终端的接地汇流需求，安装时只需要固定两端的两个安装点即可完成整个端子排的固定，后期如果需要增加接线位，也可以将多个同规格端子排并排拼接使用，拼接后相邻基座之间贴合紧密，不会出现错位，整体一致性好。弹片的接线孔设计成长圆形而非正圆形，一方面可以适配不同直径的接线螺栓，另一方面允许接线时冷压端子的位置有小幅调整，降低现场接线的对位难度，即使是作业空间受限的机柜深处，也能快速完成螺栓的紧固操作。基座上的每个弹片卡槽都做了导向倒角，弹片压入卡槽时可以顺着倒角自动对位，不需要精准对准即可完成装配，适合批量生产时的快速组装作业，能有效降低生产环节的装配工时。
