网格开放式多工位电缆敷设支撑槽组件

　　在工业车间布线、数据中心机柜走线、自动化产线线缆排布场景里，这类网格结构的电缆支撑组件是替代传统封闭式桥架的常用构件，和封闭槽盒不同，开放式的网格结构能让线缆全程处于可视状态，后期排查线路故障、增减线缆支路时不需要大面积拆卸槽盖，运维人员可以直接定位到对应线缆的敷设位置，散热表现也远优于封闭结构，大电流动力线缆长时间运行产生的热量可以直接通过网格间隙散出，不会在槽体内积聚加速线缆绝缘层老化。

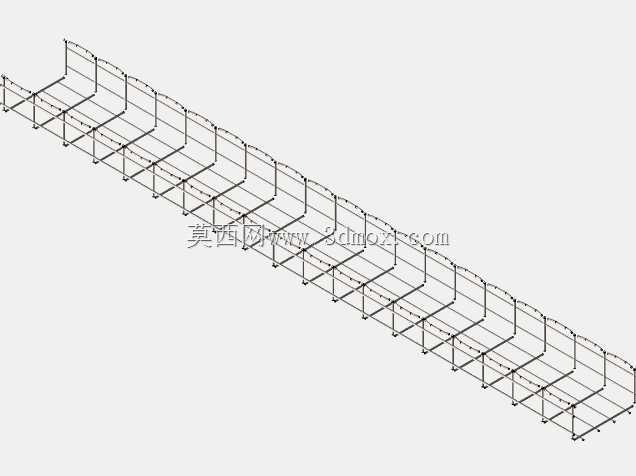

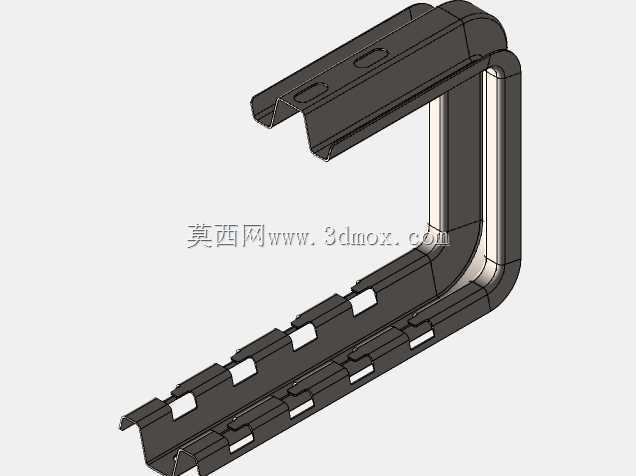

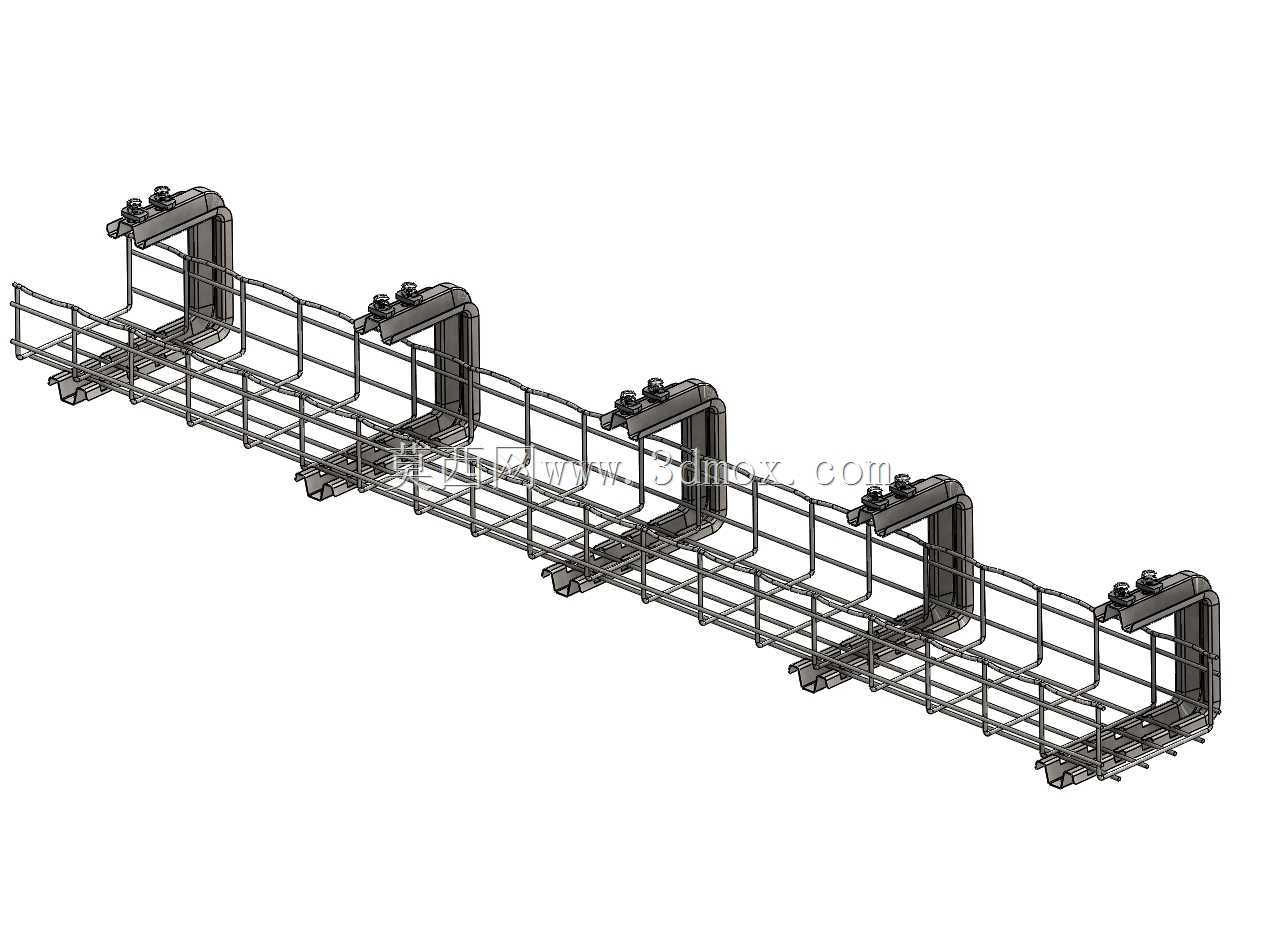

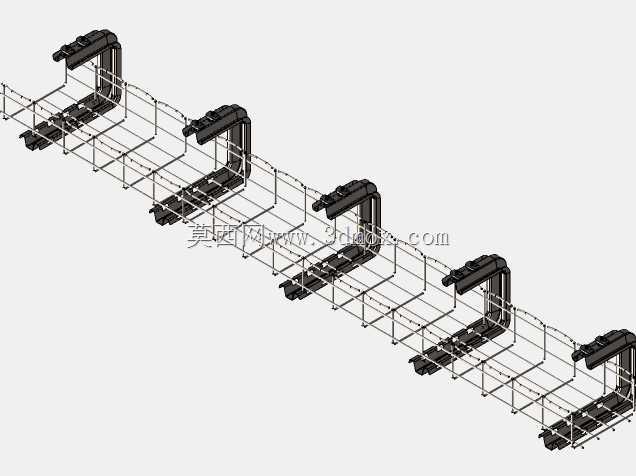

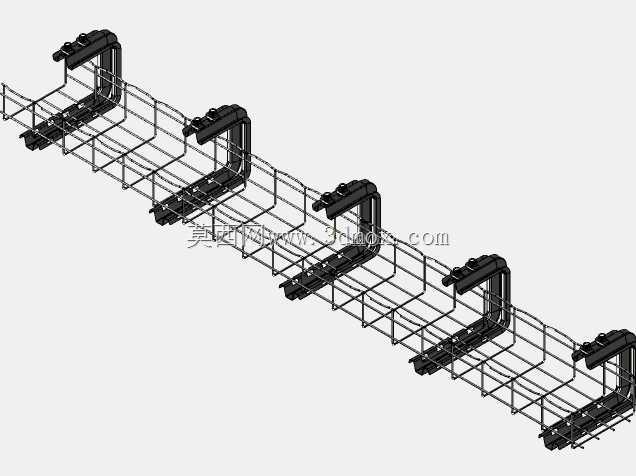

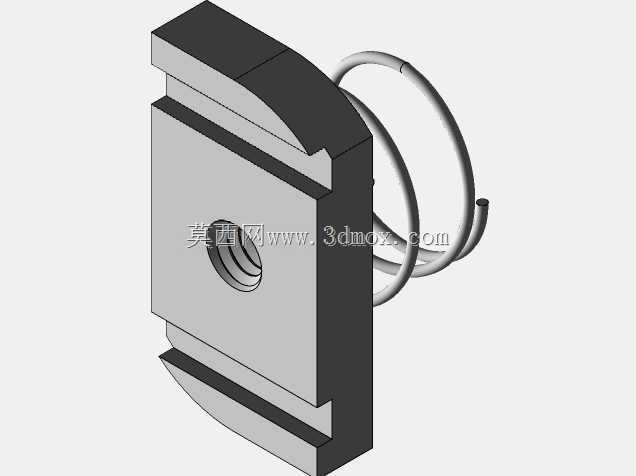

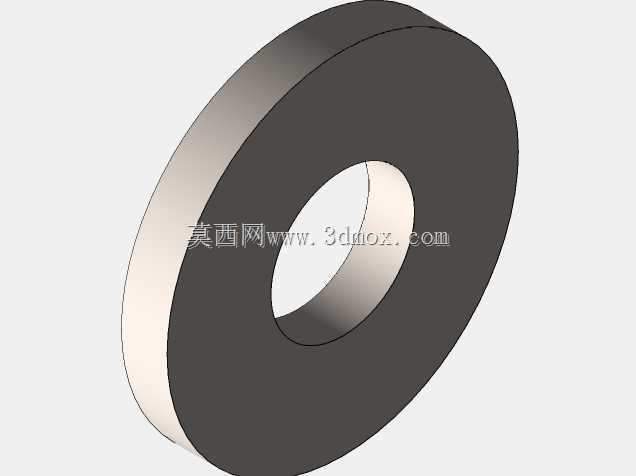

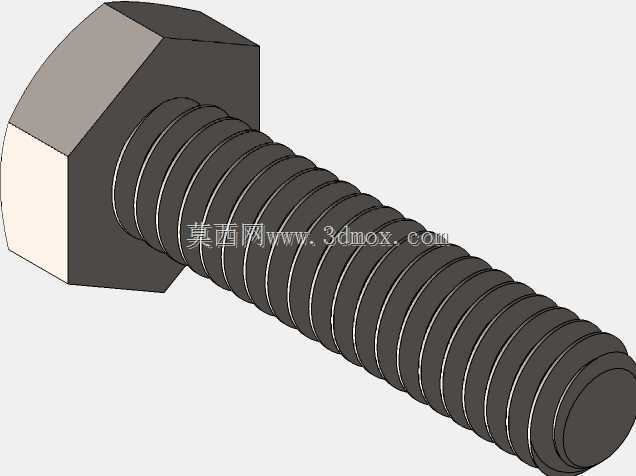

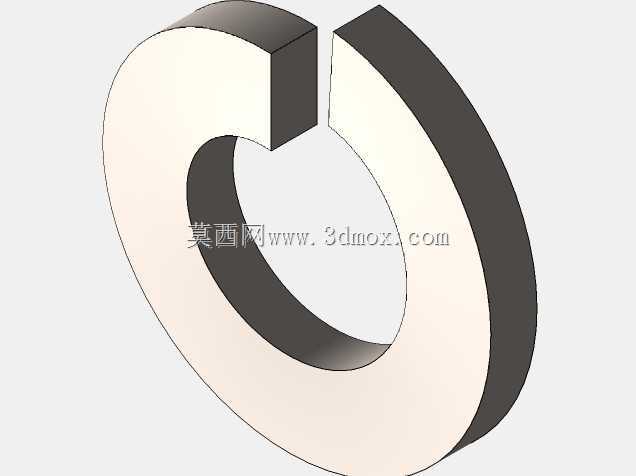

　　这套组件采用分段式卡扣固定座搭配连续网格槽体的结构，每个固定座顶部都设置了快锁式压接结构，不需要额外焊接或者打孔攻丝，安装时可以直接卡在预设的C型钢安装梁或者设备侧壁的安装边上，旋转锁紧件就能完成单点位固定，五个等距排布的固定座将整段槽体的承重载荷均匀分散到安装基面，避免长跨度槽体出现中部下挠变形的问题。网格槽体采用圆钢弯折焊接成型，所有交叉焊点都做了磨平钝化处理，不会出现尖锐毛刺划伤线缆外皮的情况，槽体侧边的网格间距经过匹配设计，既可以承托直径6mm到35mm之间的各类动力线、信号线、通讯线，也能配合扎带直接在线槽任意位置完成线缆束的固定，不需要额外打孔安装扎带座。

　　设计阶段首先考虑的是安装适配性，固定座的卡接范围预留了足够的调节余量，可以适配1.5mm到5mm厚度的安装壁板，槽体的整体宽度控制在150mm级别，单段长度适配常规2米的安装跨距，槽体深度为50mm，既可以容纳三层常规控制线缆的敷设容量，也不会因为槽体过深导致下层线缆被上层完全覆盖，后期运维时可以轻松翻找下层线路。槽体两端做了圆弧过渡的收边结构，多段槽体拼接时可以直接通过侧边的卡扣件完成对接，对接处的网格间隙保持一致，不会出现错边或者凸起阻碍线缆穿设。

　　从实际使用的角度看，这类开放式电缆槽的安装边界非常灵活，既可以水平吊装在厂房顶板下方作为主干布线通道，也可以垂直安装在设备立柱侧面作为分支走线通道，甚至可以沿着自动化产线的铝型材框架侧面排布，给产线上的传感器、伺服电机、执行元件提供线缆防护支撑。和传统的镀锌板封闭式槽盒相比，网格结构的自重更轻，整段组件的重量只有同规格封闭槽盒的三分之一，对安装基面的承重要求更低，在一些轻量化设备或者高空布线场景里，能大幅降低安装支架的载荷负担。

　　结构设计上还考虑了不同场景的线缆分路需求，网格槽体的任意位置都可以通过加装出线分线件，引出分支线缆到对应的用电点位，不需要像封闭槽盒那样提前测量位置开设出线孔，现场施工时可以根据实际的设备点位灵活调整出线位置，大幅降低现场施工的二次加工工作量。固定座和槽体之间采用可拆卸的连接结构，运输过程中可以将固定座和槽体拆分打包，减少运输占用的空间，现场安装时只需要通过配套的卡扣将固定座卡接在槽体的预设位置即可，不需要借助专用的安装工具，单人就能完成整段组件的装配固定。

　　针对布线时常见的线缆自重下垂问题，槽体底部的网格纵筋采用了加密排布，纵筋间距控制在30mm以内，即使是大直径的粗动力线缆放在槽体内，也不会出现纵筋之间的局部凹陷变形，横筋则起到连接纵筋、分散载荷的作用，整个槽体的侧向也做了加强弯折，当槽体内满布线缆时，侧边不会出现向外撑开的变形，保证槽体整体的结构稳定性。所有和线缆接触的部位都做了圆角处理，即使是施工时拖拽线缆穿过槽体，也不会被结构边缘刮破绝缘层，降低施工过程中线缆损坏的概率。
