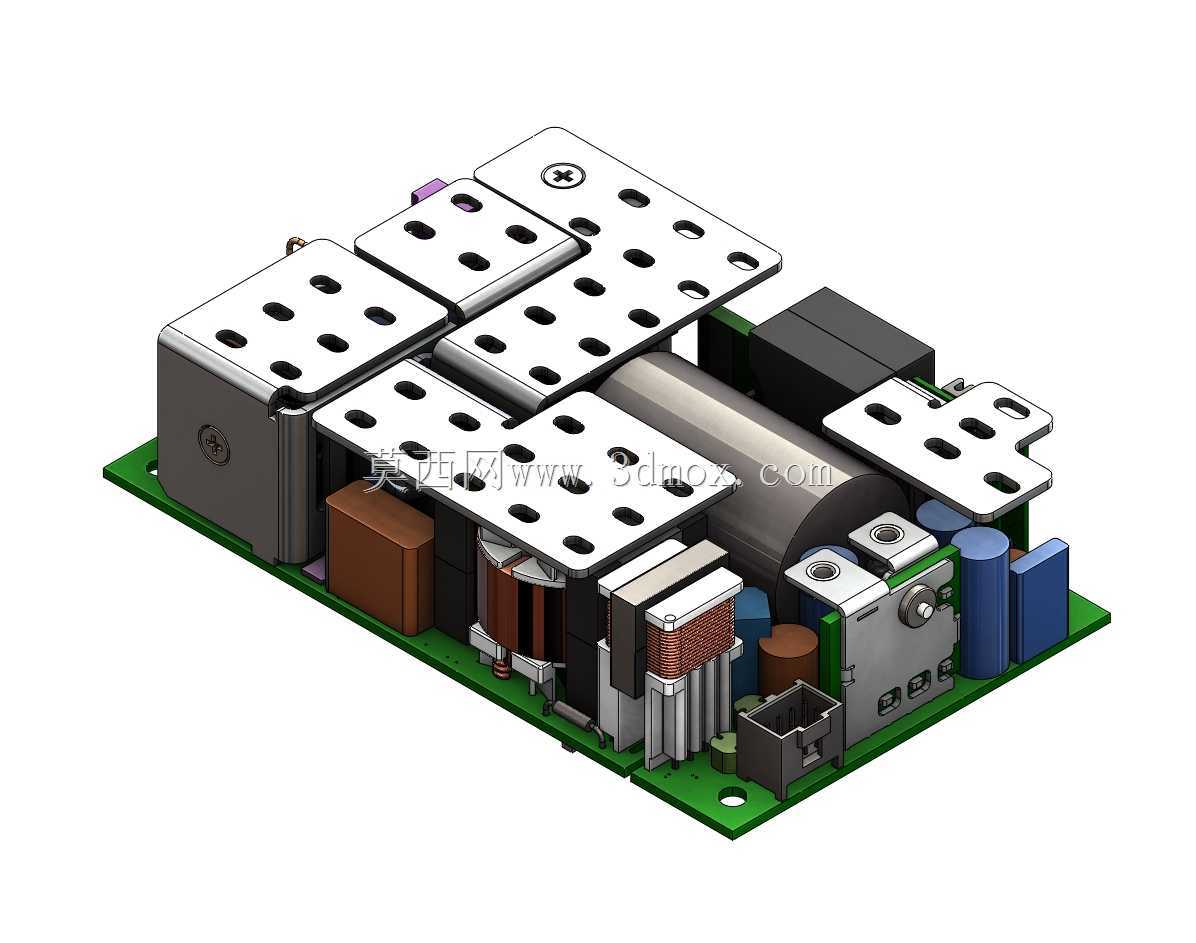

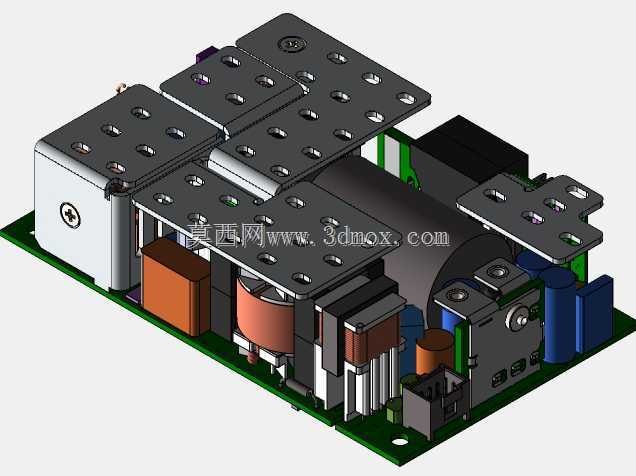

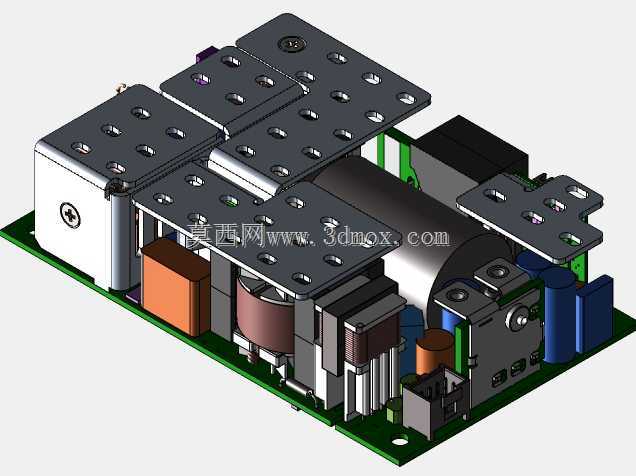

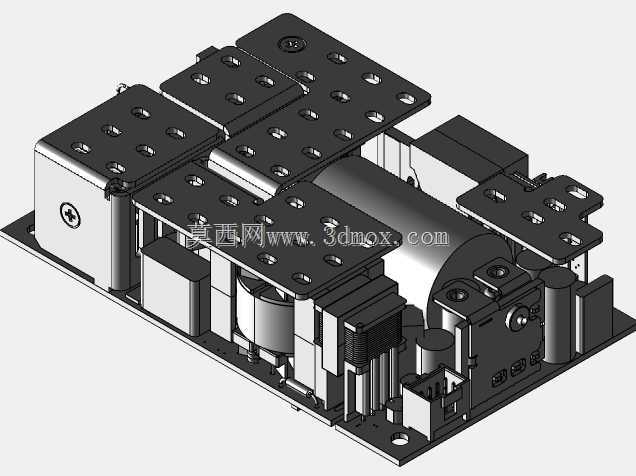

村田开放式AC-DC开关电源结构设计

　　这款开放式框架结构的AC-DC电源转换单元，核心面向工业控制、通讯基站、测试仪器、医疗电子等对供电稳定性、空间占用有严苛要求的设备场景，作为整机系统的动力供给核心，承担着将电网侧交流输入转换为稳定低压直流输出的关键职能，是各类电子设备正常运行的基础保障部件。从实际应用场景来看，这类开放式框架电源多集成在设备内部的安装仓内，无需额外配置独立外壳，可直接依托设备自身的机箱结构完成防护，相比带封闭外壳的同功率电源，能有效压缩整机的内部空间占用，适配紧凑型设备的布局需求，尤其适合对安装体积敏感的桌面式仪器、机架式通讯设备、嵌入式工业控制终端等产品。

　　从功能特性层面看，该电源可适配90-264V的宽幅交流输入电压范围，能够覆盖全球不同地区的电网电压标准，无需额外配置电压切换装置即可直接使用，输出端可提供24V稳定直流电压，持续输出电流可达16.7A，额定输出功率400W，能够满足多数中小功率工业设备、电子装置的供电需求。电路布局上采用了成熟的开关电源拓扑结构，前端设置EMI滤波模块抑制电网侧的电磁干扰，同时避免电源自身的开关噪声反向串入电网；整流桥、PFC功率校正电路、主功率变换变压器、输出整流滤波回路沿PCB板的长度方向依次排布，高低压区域之间预留了足够的电气安全间隙，符合安规设计的爬电距离要求。功率器件的安装位置专门贴合金属散热盖板，通过导热垫将工作过程中产生的热量传导至带密集散热孔的金属盖板上，依靠自然对流即可完成散热，无需额外配置散热风扇，既降低了运行噪音，也减少了风扇故障带来的可靠性风险，提升了电源的长期运行稳定性。

　　从设计思路来看，这款电源采用模块化的布局逻辑，将易产生热量的功率器件、磁性元件布置在PCB板的中后区域，靠近散热盖板的安装位，将控制芯片、采样电路、辅助供电回路等小信号器件布置在PCB板的侧方区域，远离热源，避免高温影响小信号电路的工作精度。PCB板采用绿色环氧玻纤基材，板厚满足大电流走线的载流要求，大电流回路的走线做了加宽加锡处理，降低线路压降与发热；输入输出端的接线端子采用防呆设计，避免安装过程中出现接反的问题，固定孔位分布在PCB板的四个边角以及核心器件的周边位置，既可以通过螺丝直接固定在设备的安装底板上，也可以搭配配套的安装支架实现不同方向的固定，适配不同设备的内部安装结构。顶部的金属盖板除了承担散热职能外，还可以屏蔽内部功率电路产生的电磁辐射，降低电源对周边敏感电路的电磁干扰，盖板上的密集开孔经过尺寸优化，在保证通风散热效率的同时，也能避免较大的异物掉入电源内部造成短路风险，盖板上的十字固定螺丝采用标准规格，方便后期维护时的拆装操作。

　　从安装边界与尺寸适配角度看，该电源为开放式框架结构，整体外形为扁平长方体，安装时需要预留的空间除了PCB板自身的长宽尺寸外，还需要在散热盖板上方预留至少10mm的通风间隙，保证空气对流的散热通道顺畅，输入输出接线端的侧面需要预留足够的接线操作空间，方便线缆的连接与固定。安装孔位的尺寸与间距符合行业通用的开放式电源安装标准，可直接替换同规格的其他品牌同功率电源，无需重新修改设备内部的安装结构，降低设备厂商的选型替换成本。电路设计上预留了过流、过压、过温、短路等多重保护机制，当输出端出现过载、短路等异常工况时，电源会自动切断输出，避免故障扩大影响后端的用电设备，故障排除后可自动恢复正常输出，提升了整机系统的运行可靠性。在结构细节上，不同高度的元器件按照高低错落排布，避免出现元器件干涉的问题，电解电容、变压器等较高的元器件高度统一控制在盖板的安装高度以内，保证盖板安装后不会挤压元器件，所有元器件的焊接点都做了圆润处理，避免出现尖点放电的安规隐患，输入侧的保险管、安规电容等器件布置在靠近输入端子的位置，方便后期维护更换。
