开放式框架三路输出AC-DC电源模块结构

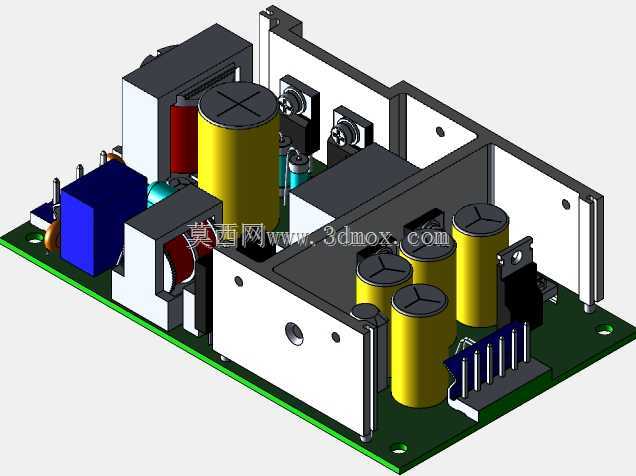

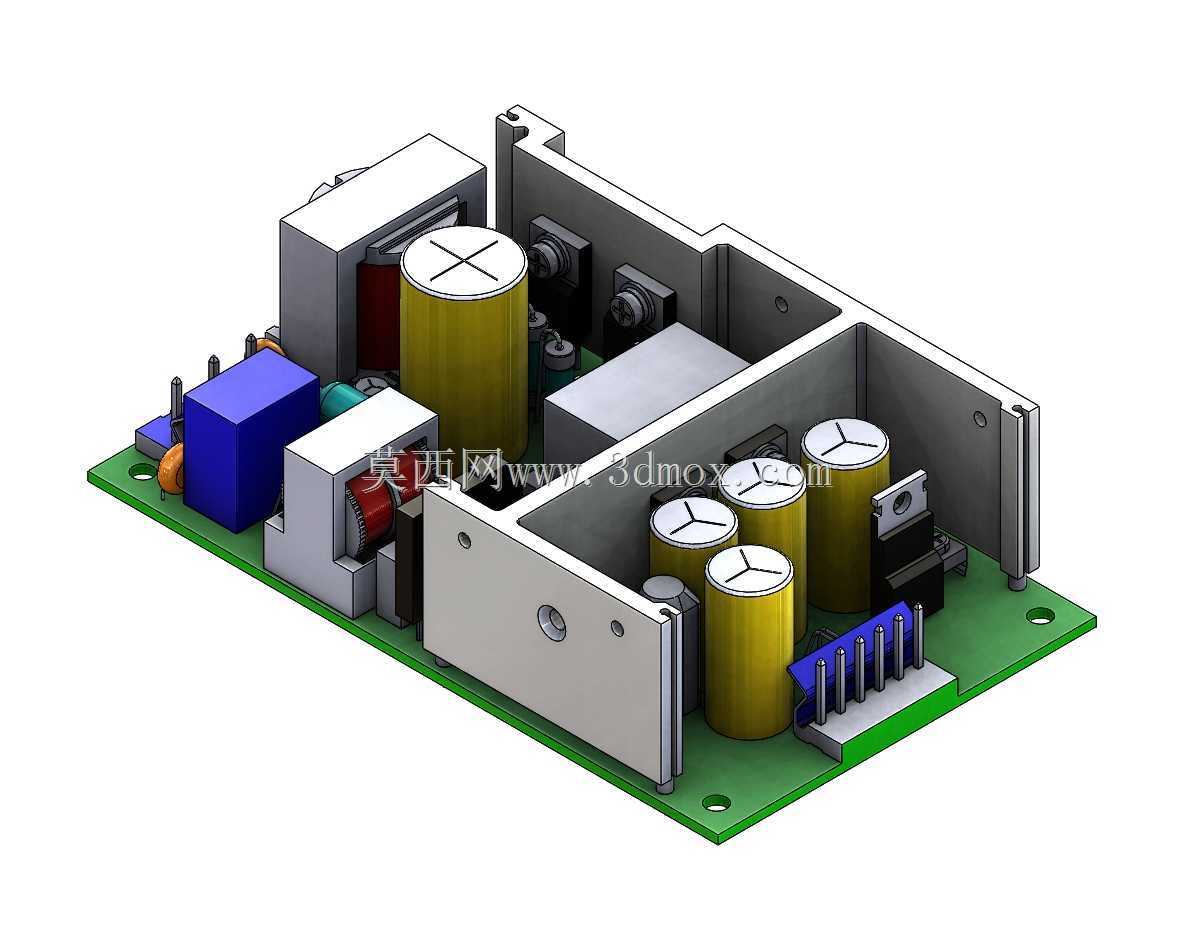

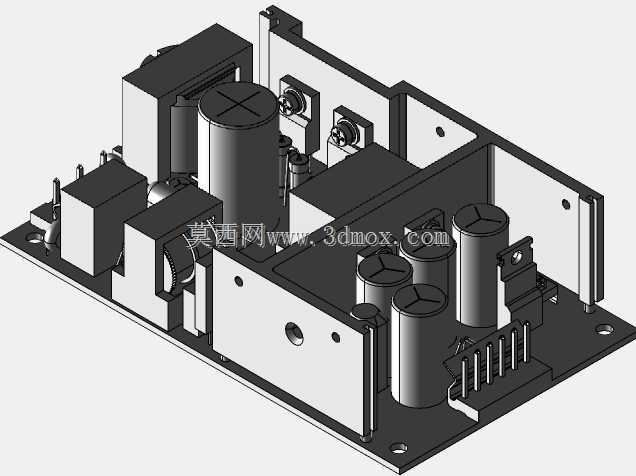

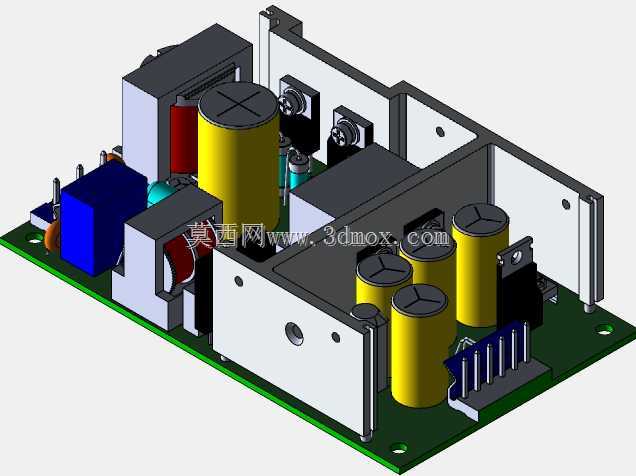

　　这款开放式框架的AC-DC转换单元，核心面向小功率工业电控、嵌入式设备供电场景设计，常见于工业控制终端、小型传感节点、通讯中继设备、桌面型工业仪器的内置供电环节，区别于封闭式灌胶电源，开放式框架结构在小体积设备内部的散热表现更优，同时方便产线调试阶段的电压微调与故障排查，不需要拆解外壳即可直接观测元件状态。从结构布局来看，PCB板采用绿色环氧玻纤基材，板边预留了两个对称的安装固定孔，适配M3规格的铜柱或螺丝固定，安装孔位距离板边留有足够的安全间隙，避免固定时金属螺丝与板上走线形成短路风险。板上元件按照强电弱电分区排布，交流输入侧布置了EMI滤波元件、整流桥与大容量高压滤波电解电容，

　　高压区域与低压输出侧通过金属冲压成型的隔离挡板做物理分隔，挡板上预留了固定孔位，既可以强化板体结构强度，避免运输震动导致大体积电容引脚脱焊，也能形成电气隔离屏障，降低高压侧对低压输出回路的电磁干扰。输出侧布置了多颗低压滤波电容、输出整流元件与接线端子，端子采用直插式针座设计，适配标准接插件，方便设备内部的线束快速插接，不需要现场焊接，提升整机组装效率。三路输出分别对应3.3V、5V、12V三个常用工控电压等级，可同时给主控芯片、逻辑电路、小型继电器或通讯模块供电，减少设备内部的电源模块数量，压缩整机内部的安装空间占用。输入电压范围覆盖90-264V交流宽幅区间，适配全球不同地区的电网电压标准，不需要额外切换输入档位，

　　也能应对工业现场电网电压波动较大的工况，避免电压骤降导致的设备重启问题。设计阶段充分考虑了元件的高度差排布，最高的高压电解电容布置在板体角落位置，不会与周边其他元件形成空间干涉，板上的功率元件预留了足够的爬电距离，符合安规设计要求，金属隔离挡板的折边做了圆角处理，避免组装时划伤操作人员或破坏线束绝缘层。整体框架没有额外的外壳包裹，在自然对流的散热条件下即可满足额定60W功率输出的散热需求，不需要额外加装散热风扇，避免风扇带来的噪音与积灰问题，适配需要长期连续运行、低噪音要求的工业应用场景。板上的电感、变压器元件均做了引脚加固处理，应对工业场景下的震动工况，避免长期震动导致的元件引脚虚焊故障，输出端的蓝色接插件带有防脱卡扣结构，

　　设备运输或运行过程中线束不会因为拉扯出现松脱问题。从安装边界来看，整个模块的长宽尺寸适配标准的小型设备电源安装仓，板上最高元件的高度控制在较低区间，不会占用过多的垂直安装空间，方便在薄型设备内部进行布局，安装孔位的尺寸公差按照通用工业安装标准设计，可直接替换同功率等级的其他同规格开放式电源，不需要重新修改设备内部的安装结构。
