3U机架式双风扇主动散热模组结构

　　在标准19英寸机架式设备的散热配套场景中，这类3U规格的双风扇风冷组件是解决中高功率机架设备积热问题的核心配套部件，常被应用于工业工控机柜、通讯机架设备、服务器扩展仓、工业测控机架单元的主动散热环节，适配3U高度的机架安装空间，无需额外改造机架仓体结构即可完成装配。从实际使用场景来看，机架类设备通常采用密集堆叠的安装方式，设备仓内部空气流通性差，板卡、电源模块、功率器件持续运行产生的热量如果无法及时排出，会导致器件工作温度超出阈值，触发设备降频、宕机甚至硬件损坏，这类机架式风扇组件就是通过强制空气对流的方式，在机架仓内形成定向的空气流道，将仓内积聚的热空气快速抽出，同时引入外部低温空气，维持仓内温度处于器件可靠工作的区间内。

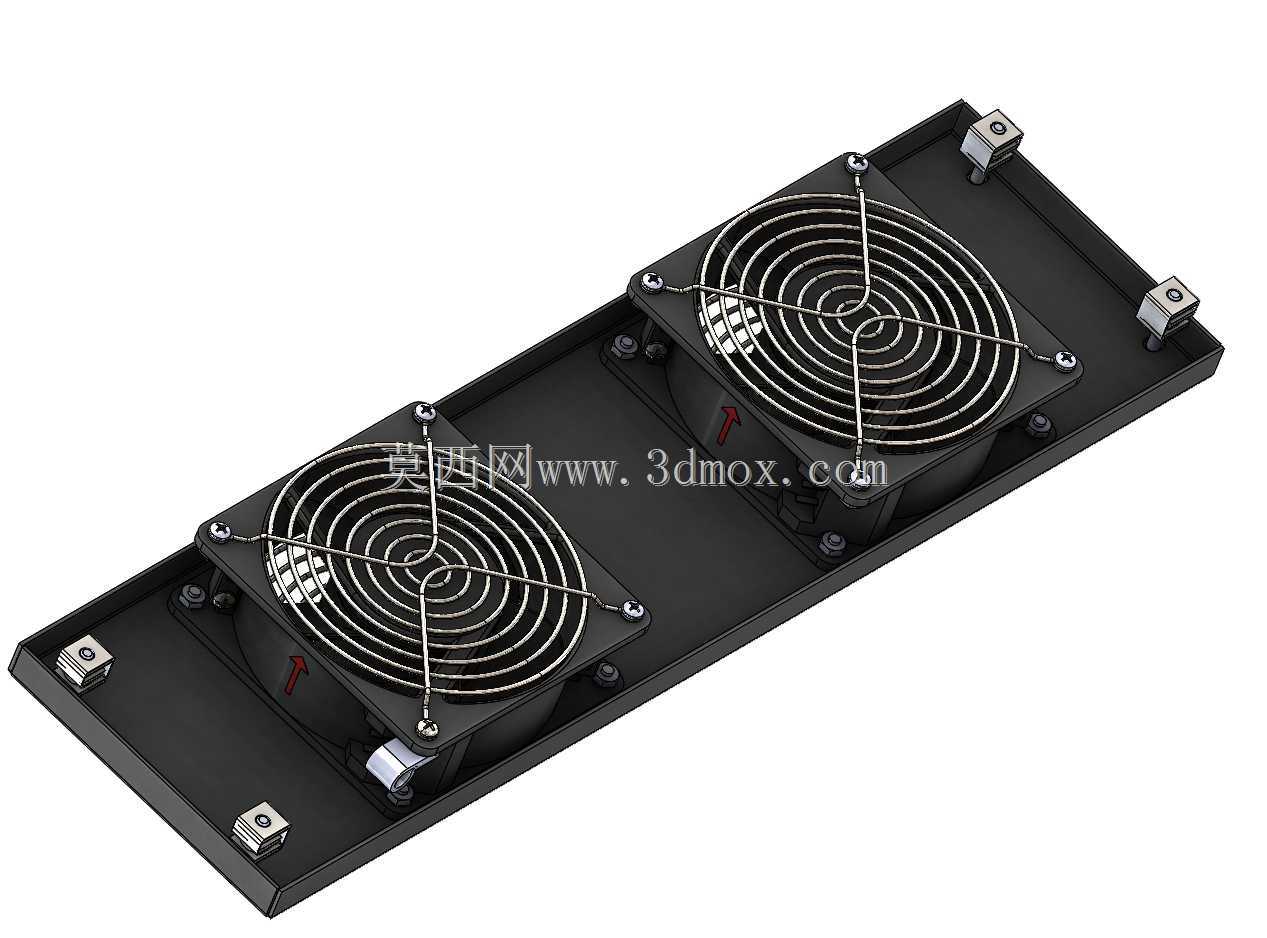

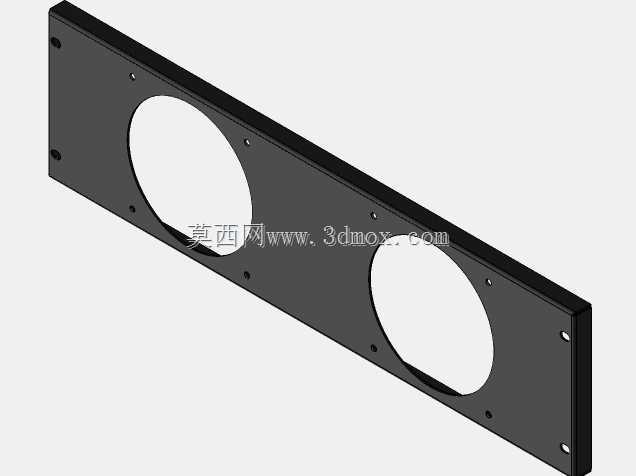

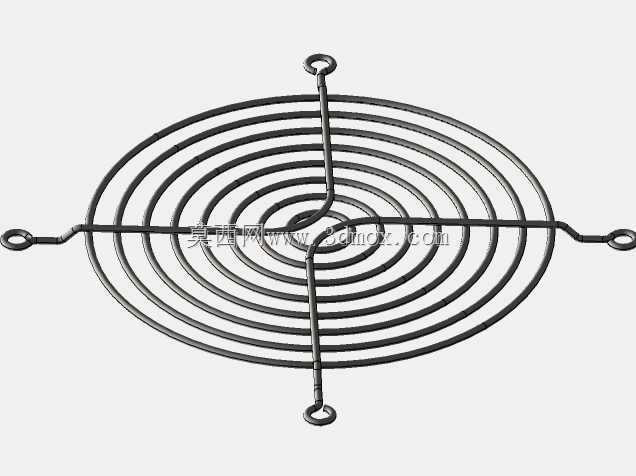

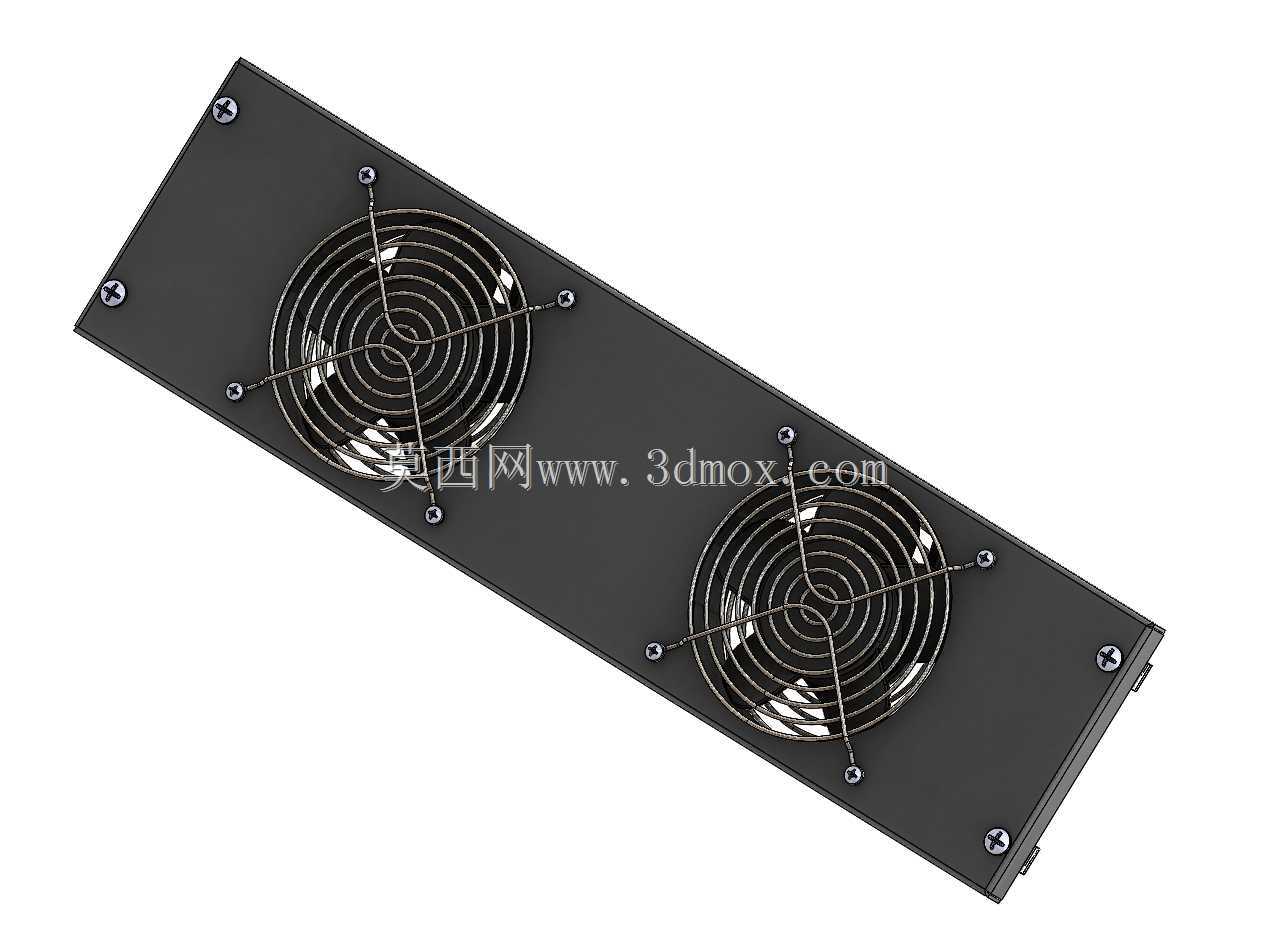

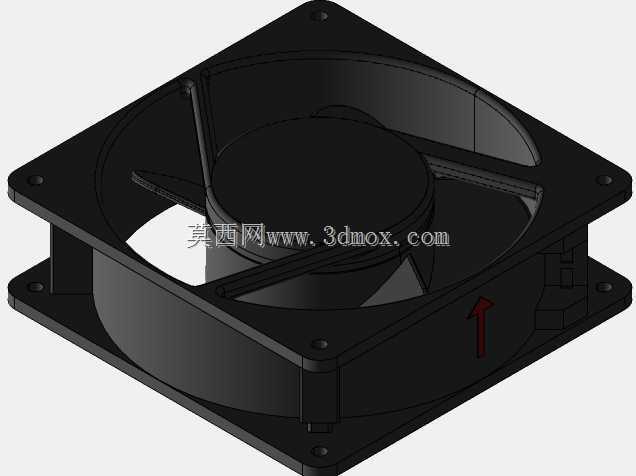

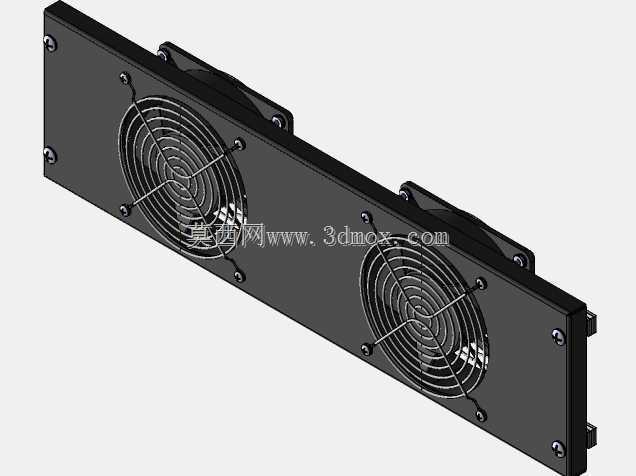

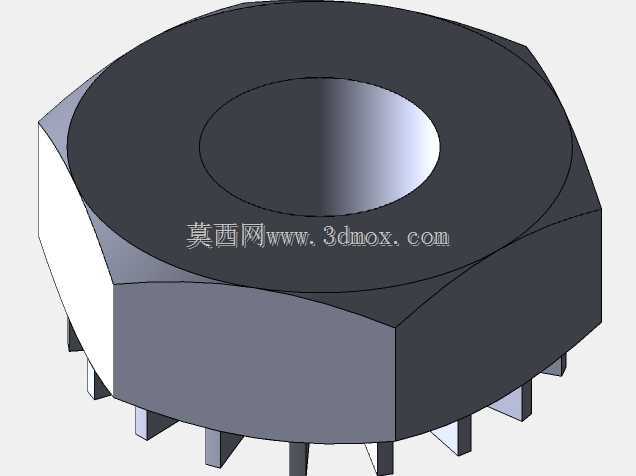

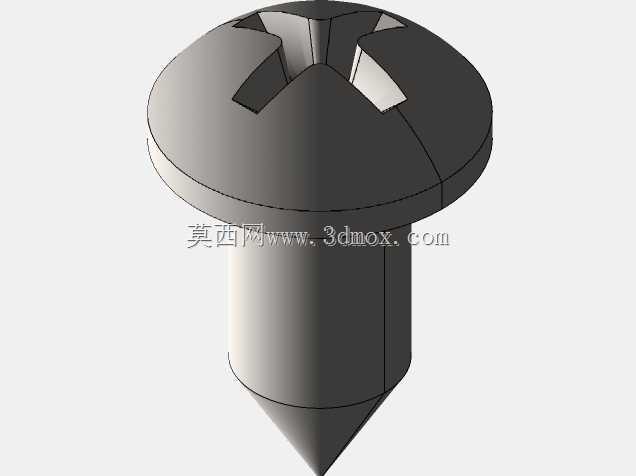

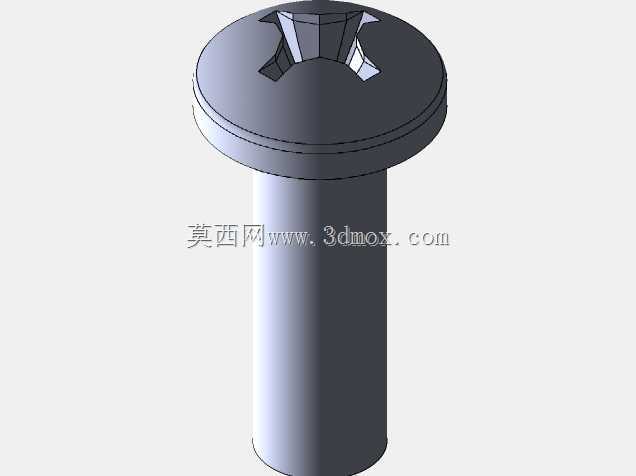

　　从结构设计思路来看，整个组件采用一体化金属安装底板作为承载基体，底板采用冷轧钢板冲压成型，边缘做折弯翻边处理提升整体结构刚性，避免安装后出现形变影响风扇运行稳定性。底板上预留两组标准轴流风扇的安装位，安装位的孔位完全匹配常规120mm规格轴流风扇的固定孔距，每个风扇通过四颗减震橡胶钉与底板连接，能够有效吸收风扇高速运转时产生的振动，避免振动传递到机架设备上引发共振噪声，同时也能防止长期振动导致风扇固定螺丝松动的问题。每个风扇出风侧都加装了金属防护网罩，网罩采用钢丝焊接成型后做电镀防锈处理，既可以避免运维过程中手指、线缆误触转动的风扇叶轮引发安全事故，也不会对空气流通造成过大的风阻影响。

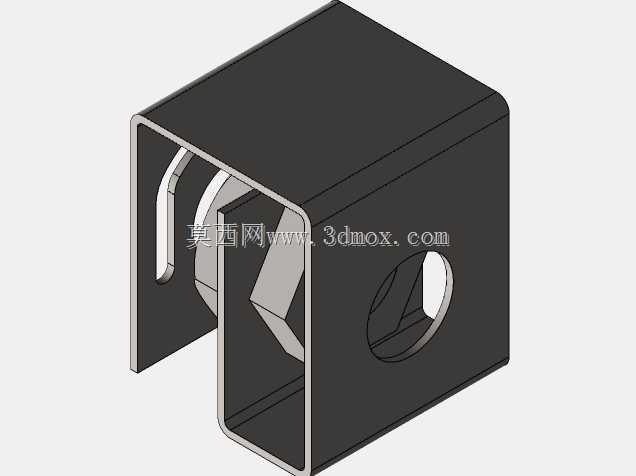

　　组件的安装固定结构完全适配标准19英寸机架的安装规范，底板两侧共设置四个快装式卡扣固定件，卡扣采用弹簧复位结构，安装时无需在机架立柱上额外打孔，只需要将组件对准3U高度的机架仓空位推入，卡扣即可自动卡合在机架立柱的安装方孔上完成固定，拆卸时只需要按压卡扣的解锁拨片即可将整个组件抽出，大幅提升运维更换的效率。底板上还预留了接地端子安装位，使用时可以将组件的金属基体与机架接地排连接，避免风扇运转产生的静电积累对仓内的电子器件造成静电干扰。

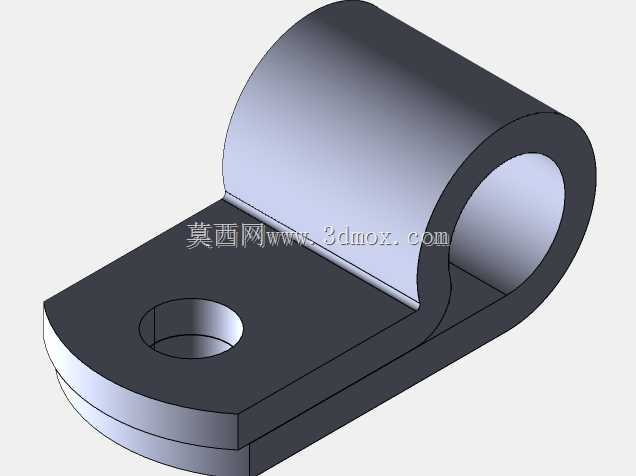

　　从安装边界尺寸来看，组件整体宽度完全匹配19英寸机架的内部净宽，高度严格控制在3U标准高度范围内，也就是132.5mm以内，不会占用上下相邻机架单元的安装空间，深度方向的尺寸控制在常规机架仓的兼容深度内，不会与仓内已安装的设备板卡、线缆产生干涉。风扇的供电走线沿底板边缘的走线槽布置，走线槽上预留扎带固定孔，可以将供电线缆规整固定，避免线缆飘入风扇叶轮区域造成故障。

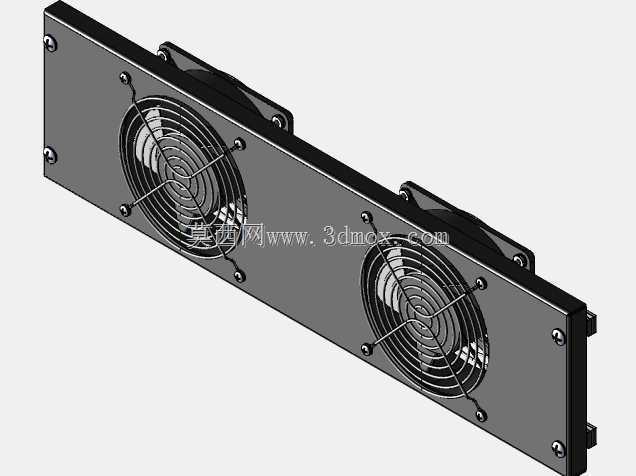

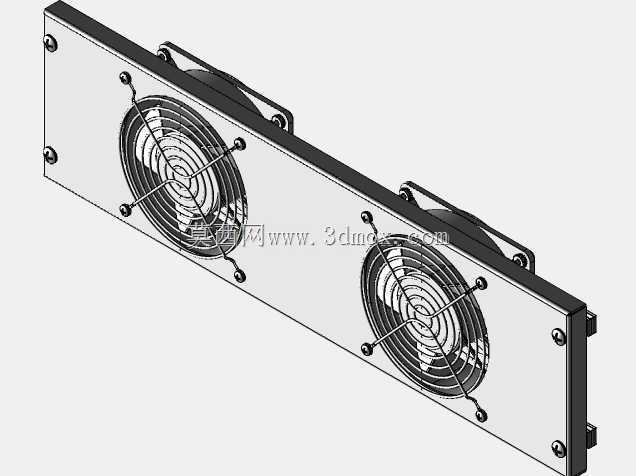

　　在功能特性上，两个风扇采用独立的安装腔体设计，单风扇出现故障时可以单独拆卸更换，不需要将整个散热组件从机架上拆下，降低运维的复杂度。风扇的出风方向统一沿机架纵深方向设置，形成从机架前面板进风、后面板出风的标准散热流道，和机架内其他设备的散热风向保持一致，避免出现气流紊流导致散热效率下降的问题。组件的金属底板表面做黑色喷塑处理，既具备良好的防锈耐腐蚀能力，也和常规机架设备的黑色外观保持统一，适配工业场景的视觉需求。

　　从结构建模的角度来看，这类组件的建模需要重点关注几个公差配合的细节：一是卡扣安装位的位置公差需要严格匹配标准机架立柱的孔位间距，否则会出现安装卡滞或者固定松动的问题；二是风扇安装位的平面度需要控制在合理范围内，避免风扇安装后出现倾斜导致叶轮擦碰网罩或者底板；三是整体外形的尺寸边界需要严格遵守3U机架的尺寸规范，所有突出结构都不能超出标准安装的尺寸边界，否则会导致组件无法顺利推入机架仓内。另外，建模过程中还需要预留减震胶钉的安装间隙，不能将风扇与底板设置为直接刚性接触，要在连接位置留出橡胶件的压缩空间，还原实际装配中的减震结构设计。
