工业静电防护警示标识三维设计

　　在电子制造、半导体封装、精密仪器组装这类对静电放电高度敏感的生产场景里，静电敏感器件的防护标识是现场目视化管理的核心要素之一，这类标识并非简单的贴纸图案，而是直接关联到元器件失效风险管控的工程化标识，需要在三维布局阶段就纳入工位、设备、物料周转区域的整体视觉系统设计中。从实际工程应用来看，这类警示标识需要覆盖的场景非常多元：元器件存储货架的层板前端、SMT生产线的工位旁防静电工作台边缘、周转料箱的外侧立面、静电防护区域的入口隔断、测试设备的操作面板周边，甚至是防静电手环佩戴点的墙面提示位，都需要布设统一规范的静电警示标识，用来提醒进入该区域的作业人员、运维人员必须执行对应的静电防护操作，避免人体携带的静电或者未接地的工具对敏感器件造成不可逆的击穿损伤。

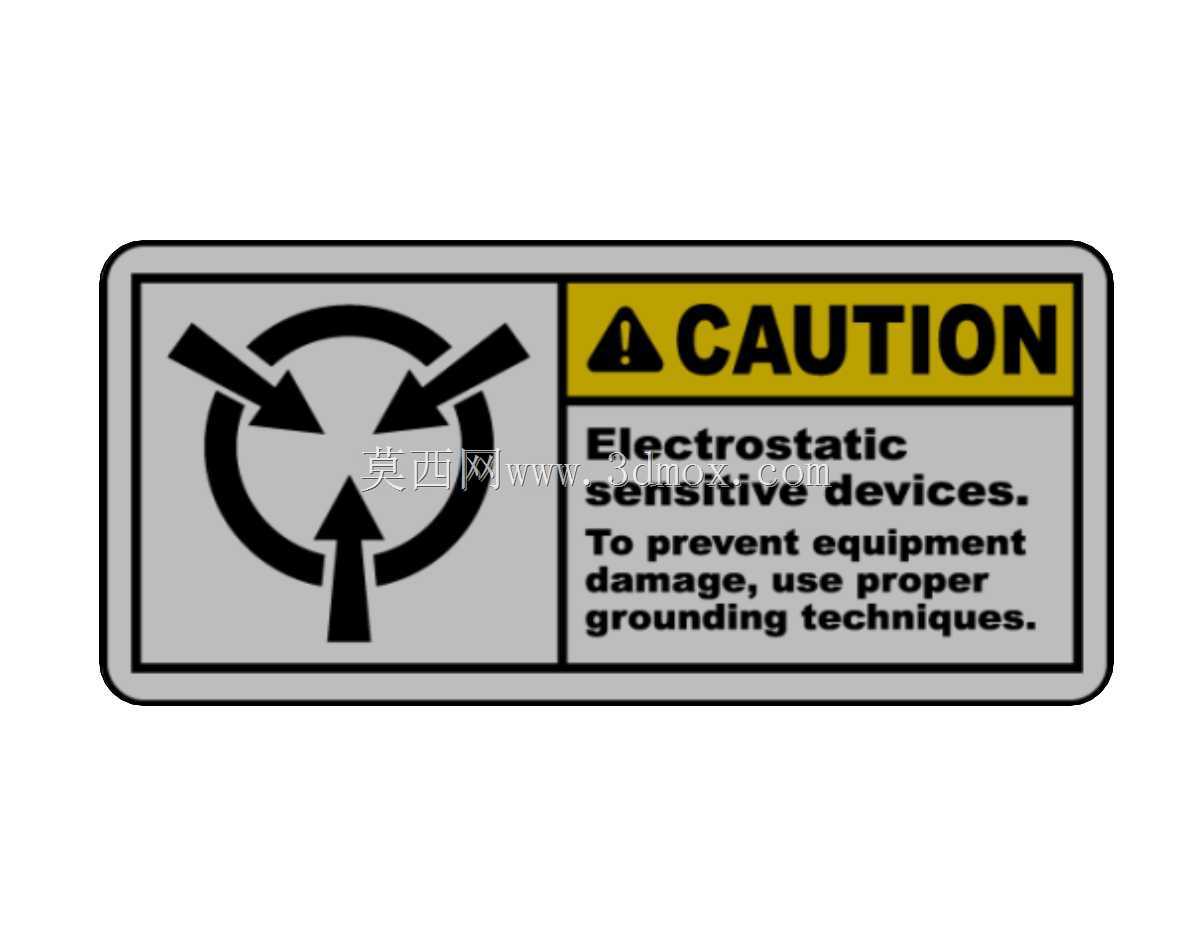

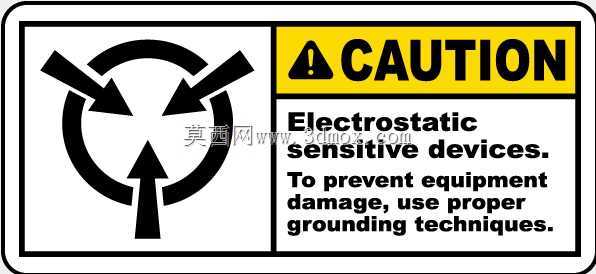

　　从设计逻辑上看，这个标识的三维建模首先要还原标准ESD警示的视觉规范，左侧的静电敏感符号采用三个箭头指向中心的环形结构，这个图形的比例是经过行业标准统一的，建模时需要保证箭头的夹角、环形的线宽比例完全符合目视识别的要求，不能随意调整图形元素的相对位置，否则会造成现场人员的识别混淆。右侧的警示区域采用黄黑对比的警示色带搭配CAUTION字样，下方的提示文本区域预留了足够的文字排布空间，建模时将文字做凸起或者凹陷的结构处理，方便后续做丝印、蚀刻或者覆膜的工艺适配，不管是采用亚克力雕刻、PVC贴纸印刷还是金属铭牌蚀刻的加工方式，都能直接从三维模型导出对应的加工图档，不需要二次调整图形比例。

　　在安装边界的设计考量上，这类标识的三维模型预留了不同安装场景的适配结构：如果是粘贴式安装，模型背面做平整的基准面，保证和被安装面的贴合度，边缘做0.5mm的小圆角处理，避免粘贴后边缘起翘；如果是螺丝固定的铭牌式安装，模型在四个角预留了沉头孔位，孔位的中心距按照常用的铭牌安装尺寸设定，适配M3的沉头螺丝，安装后螺丝头不会突出标识表面，避免剐蹭过往的物料或者人员衣物。标识的整体厚度根据不同应用场景做了参数化的可调整设计，粘贴式的薄款厚度控制在0.2mm到1mm区间，适配贴纸、薄亚克力的加工需求；金属铭牌款的厚度可以调整到1mm到3mm区间，满足设备本体上的固定安装强度要求。

　　从功能特性的角度来说，这个三维模型在建模时就考虑了不同视距下的识别效果：标识的图形元素和文字的大小比例按照3米视距可识别主警示符号、1米视距可识别全部提示文字的标准做了尺寸匹配，建模时将不同的颜色区域做了独立的面分层，后续渲染或者出工程图的时候，可以直接给不同的面分配对应的潘通色号，黄色警示区域采用标准的安全黄，黑色图形文字采用高对比度的纯黑，背景灰色采用低反光的中性灰，避免车间灯光照射下产生反光影响识别。另外模型的结构做了减面优化，在导入车间整体三维布局模型的时候，不会占用过多的模型资源，不管是做整线的可视化仿真，还是单独导出做标识的加工生产，都能流畅使用。

　　在实际的产线三维布局工作中，很多工程师容易忽略这类警示标识的建模，往往在最后出方案的时候才临时找平面图片贴上去，不仅比例失调，也没法对应实际的安装位置和尺寸，导致现场施工的时候出现标识贴错位置、大小不合适遮挡设备操作界面、和其他安全标识冲突的问题。这个静电敏感器件标签的三维模型，完全按照工业现场的实际使用需求构建，所有的尺寸比例、结构细节、安装适配结构都经过实际场景的验证，不管是用在防静电工作台的配套设计、物料周转器具的标识配套，还是ESD防护区域的整体目视化设计，都可以直接调用，只需要根据具体的安装位置调整整体的缩放比例，不需要重新绘制图形元素，能大幅提升结构工程师、布局工程师在做产线设计、设备设计时的工作效率，也能保证最终落地的标识完全符合静电防护管理的规范要求，避免因为标识不规范导致的现场管理漏洞，从细节处降低静电放电给敏感器件带来的质量风险。
