多股螺旋钢丝绳隔振缓冲组件结构设计

　　这套钢丝绳隔振结构，核心是利用多股钢丝缠绕形成的螺旋绳体的非线性刚度与阻尼特性，实现宽频域的振动隔离与冲击缓冲，区别于传统橡胶隔振垫易老化、金属螺旋弹簧阻尼不足的缺陷，在多类工业场景中适配复杂的动载荷工况。从实际应用场景来看，这类隔振组件常被部署在舰载电子设备机柜、车载精密仪器安装基座、工业风机与泵组的支承点位、轨道交通车载设备挂载架上，既可以过滤设备自身运行产生的周期性振动向安装基础传递，也能削弱外部基础传递来的随机振动、冲击载荷对被保护设备的影响，尤其适配存在三向复合振动、大冲击位移的恶劣安装环境，比如越野载具上的测控设备、舰船甲板上的通讯机柜，这类场景下传统隔振元件要么容易因大位移出现塑性变形，要么无法同时覆盖高低频振动的隔离需求，而钢丝绳隔振结构通过绳体的弯曲、摩擦、滑移变形，能同时提供足够的弹性变形量与干摩擦阻尼，不需要额外配置阻尼结构就可以快速耗散振动能量，避免共振区间的振幅放大问题。

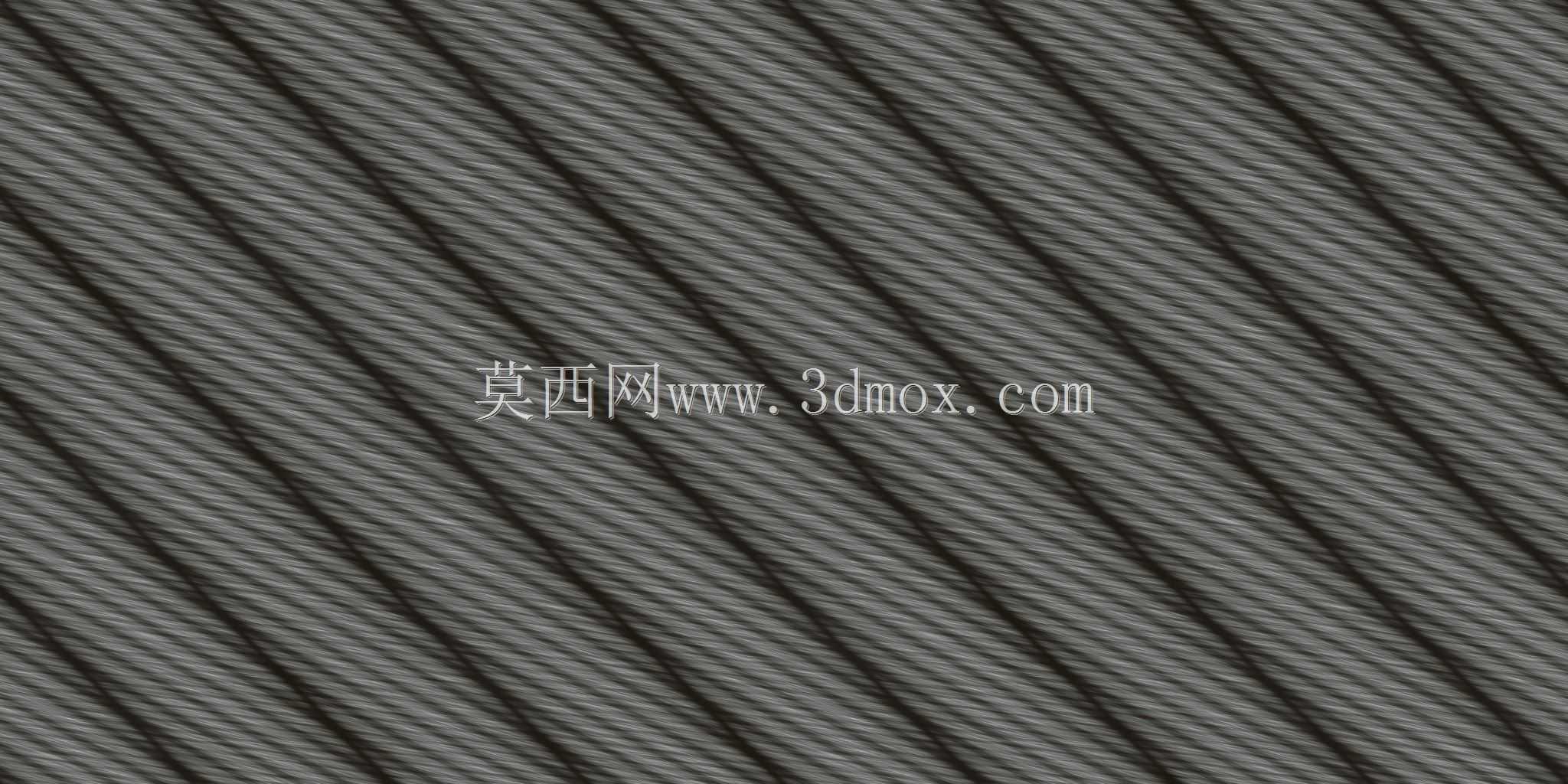

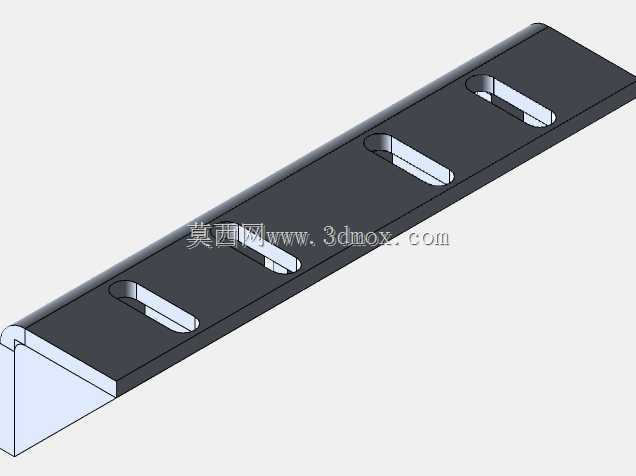

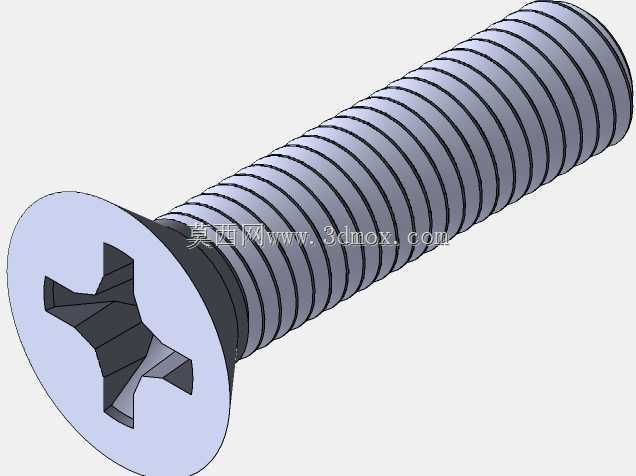

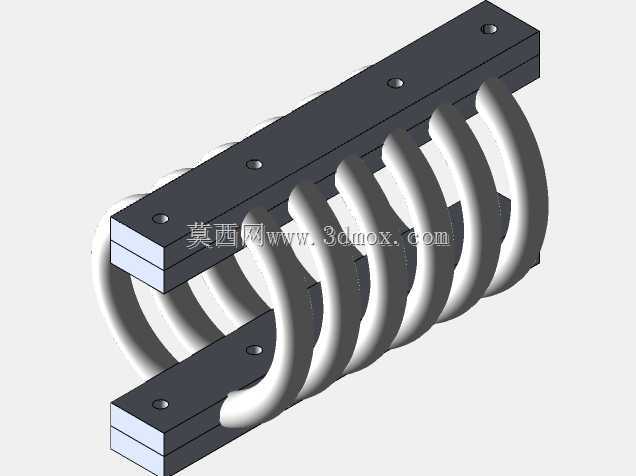

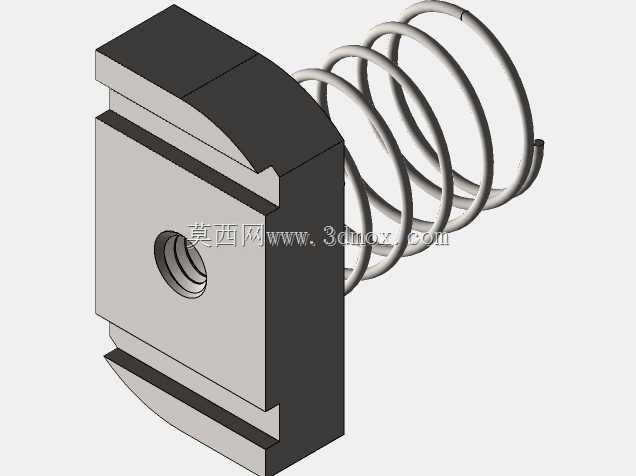

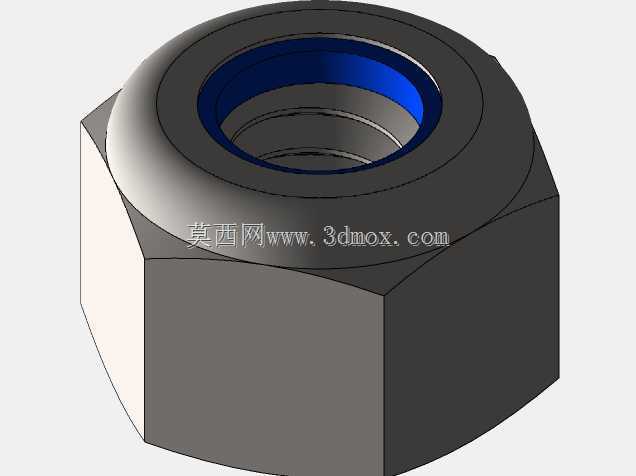

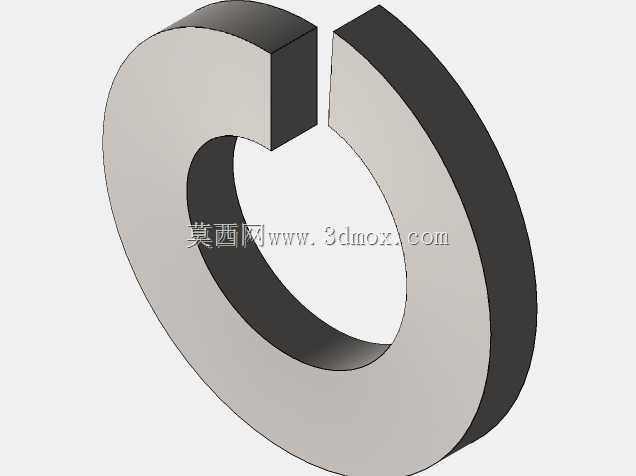

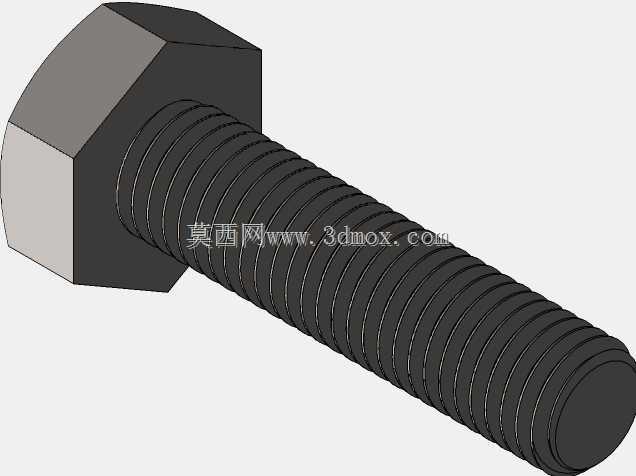

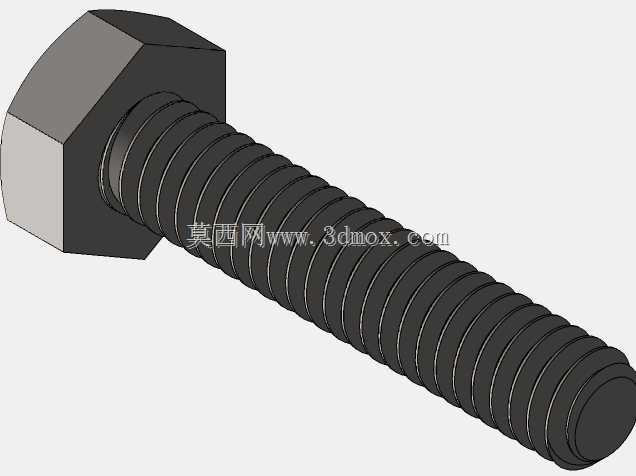

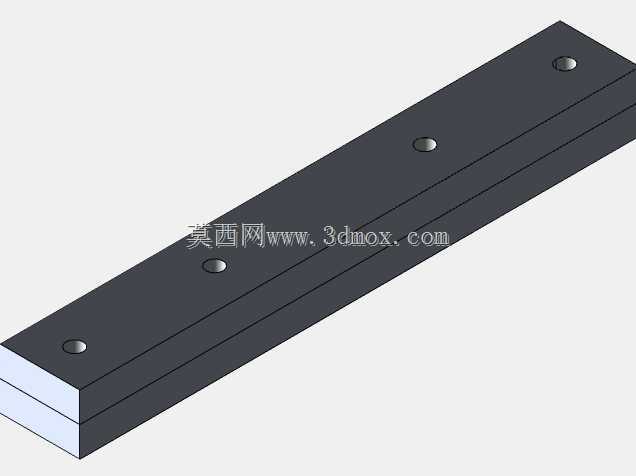

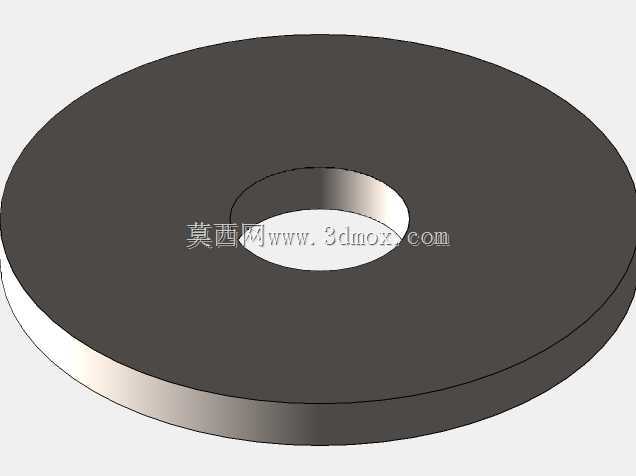

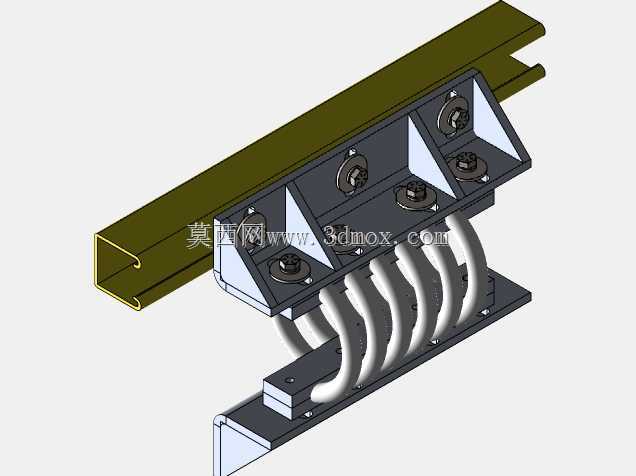

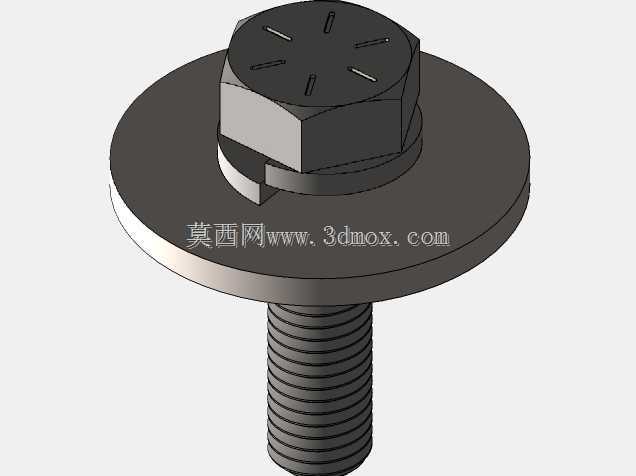

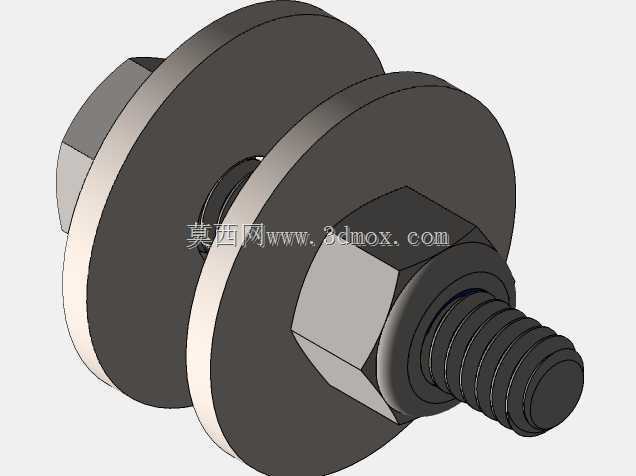

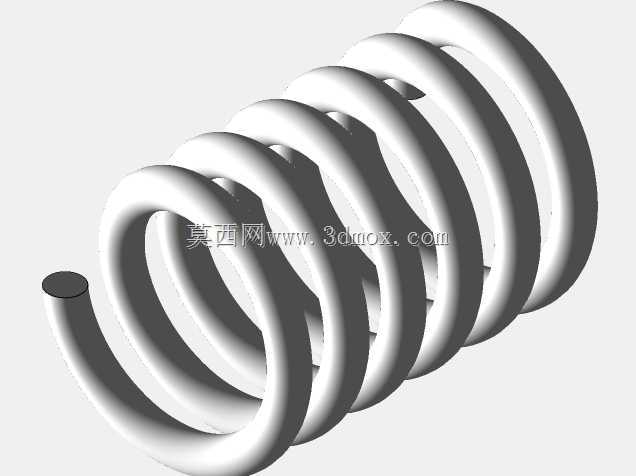

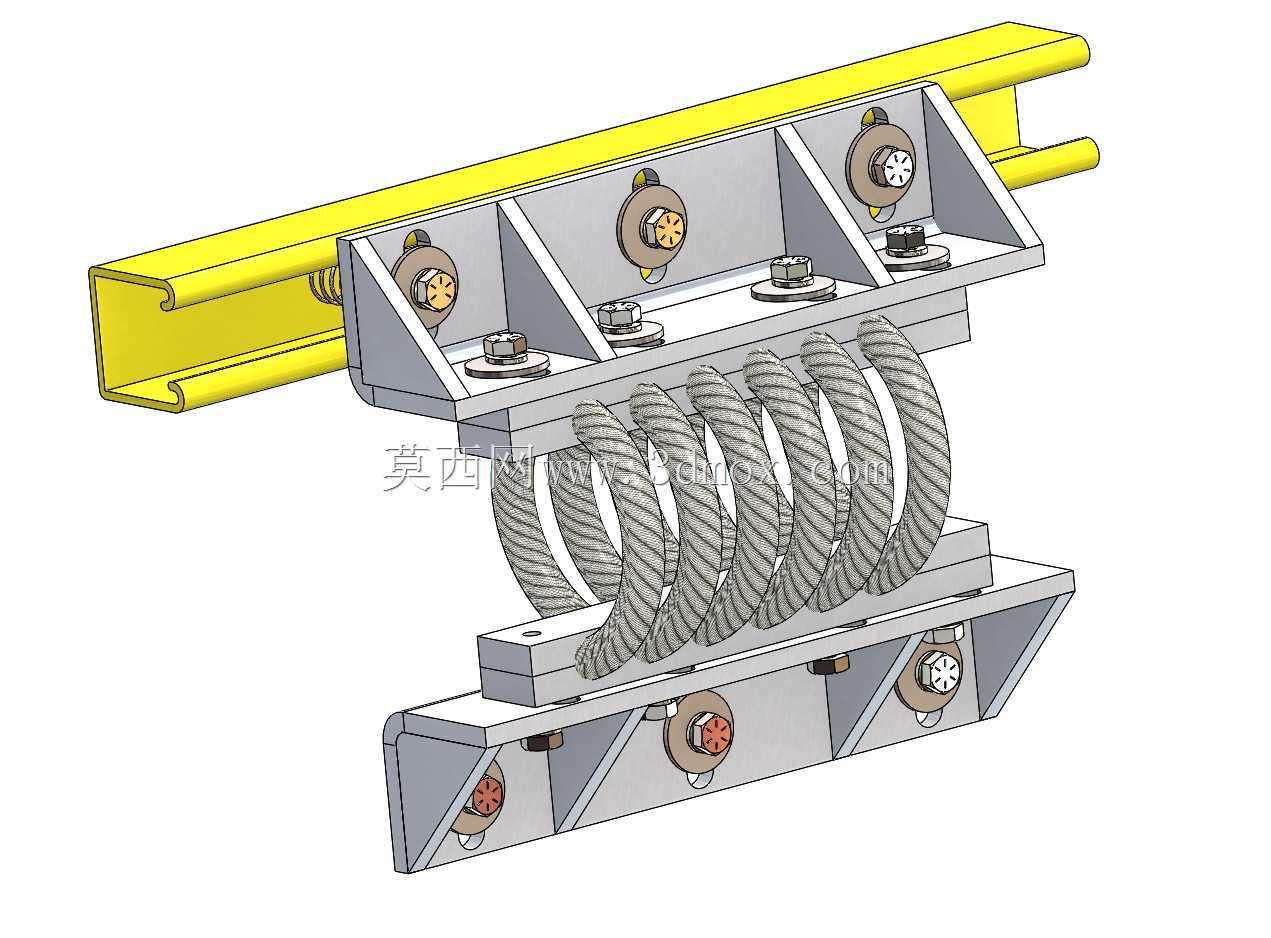

　　从结构设计思路来看，这套组件采用上下对称的槽型安装梁作为承载基体，上安装梁用于对接被隔振设备的安装基面，下安装梁用于固定在基础支承结构上，上下梁之间通过三组对称布置的钢丝绳螺旋段连接，每段钢丝绳的两端通过带防滑齿的压块与锁紧螺栓分别固定在上下梁的安装座上，压块表面加工有与钢丝绳绳径匹配的圆弧凹槽，锁紧后可以避免钢丝绳在受载时出现滑移窜动，保证刚度特性的一致性。上下梁的腹板位置焊接有三角形加强筋，对应每个钢丝绳固定点位的筋板可以分散螺栓锁紧带来的局部应力，避免梁体在长期交变载荷下出现焊接部位开裂的问题。设计时特意将钢丝绳螺旋段的轴线与安装梁的长度方向呈一定角度布置，而不是垂直于安装面，这样可以让隔振器在水平横向、水平纵向、垂直三个方向都具备接近的刚度特性，不会出现单方向隔振效率不足的问题，适配多方向振动同时存在的工况。

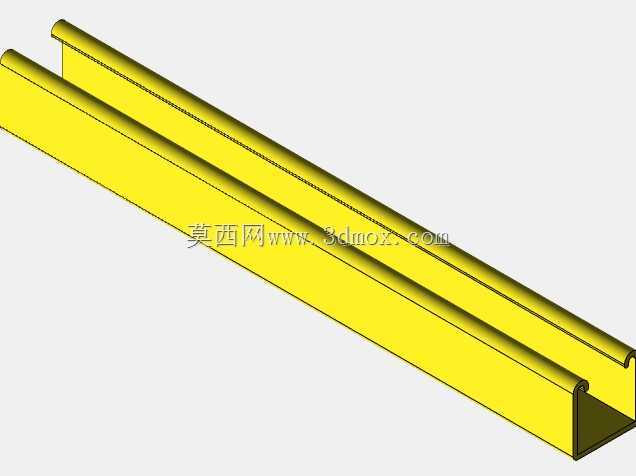

　　关于安装边界与尺寸适配，这套隔振组件的上安装梁采用标准C型槽钢截面，槽钢的翼缘上预留了通用的安装孔位，可以直接对接市面常见的机柜底部安装法兰、设备基座的安装螺孔，不需要额外加工转接板；下安装梁的结构与上梁对称，安装孔位的孔距与上梁保持一致，既可以单组使用承载中小型设备，也可以多组阵列布置承载大质量设备，单组组件的额定承载范围覆盖几十公斤到数百公斤区间，通过更换不同绳径、不同螺旋圈数的钢丝绳就可以调整承载能力与刚度参数，不需要改动上下安装梁的主体结构，具备较好的系列化拓展性。安装时需要注意保证上下安装梁的平行度，避免钢丝绳出现偏载导致局部绳段受力过大提前出现疲劳断丝，同时安装面的平面度需要控制在一定范围内，避免强制装配导致钢丝绳产生预加的扭曲应力，影响隔振性能的一致性。

　　从功能特性上看，这种全金属结构的隔振组件对环境温度的适应范围极宽，在高低温、油污、盐雾、潮湿的恶劣环境下不会出现材料老化、性能衰减的问题，使用寿命远长于橡胶类隔振元件，而且干摩擦阻尼的特性让它在冲击载荷作用下可以快速吸收能量，不会出现金属弹簧那样的冲击后长时间余振的问题，当受到超过额定载荷的冲击时，钢丝绳螺旋段会逐渐并圈，形成硬特性缓冲限位，避免被隔振设备出现过大的位移与周边结构发生碰撞，不需要额外配置限位结构就可以实现过载保护。在实际选型应用中，需要根据被保护设备的总重量、重心位置、扰动频率范围来确定隔振器的布置数量与单组承载参数，保证每个隔振点的实际承载量接近其额定承载区间，避免出现偏载导致个别隔振器过载失效，同时要核算隔振系统的固有频率，保证其低于设备扰动频率的三分之一以上，才能达到理想的隔振效率。
