磁吸式工业警示烟囱灯结构设计

　　在车间生产线、大型工程设备、仓储物流装备的运行现场，这类带磁吸底座的警示烟囱灯是现场安全管控体系里非常实用的信号交互部件，不需要复杂的布线打孔工序，就能快速完成部署，给现场作业人员传递清晰的设备状态信号。不同于常规的固定式安装警示灯，这款产品的核心设计点在底部的磁吸安装结构，底座内置的强磁组件可以直接吸附在设备的金属壳体表面，不管是冲压成型的机床护罩、焊接结构的机架表面，还是临时布设的移动设备工位，都能直接吸附固定，不需要提前预留安装孔位，也不需要额外准备支架、螺栓等安装紧固件，对于需要频繁调整警示点位的临时作业场景、移动作业设备来说，能大幅降低现场部署的工作量。

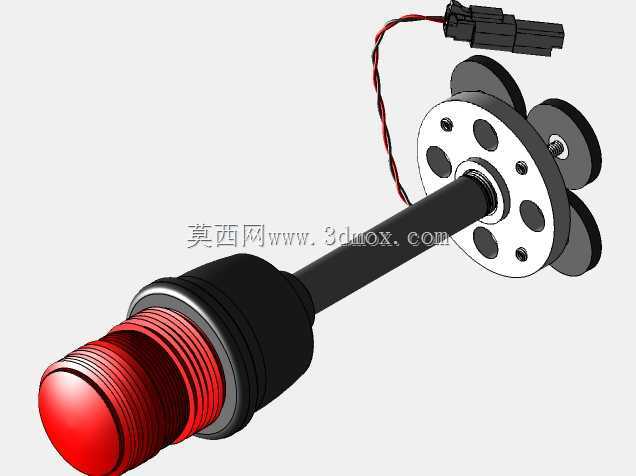

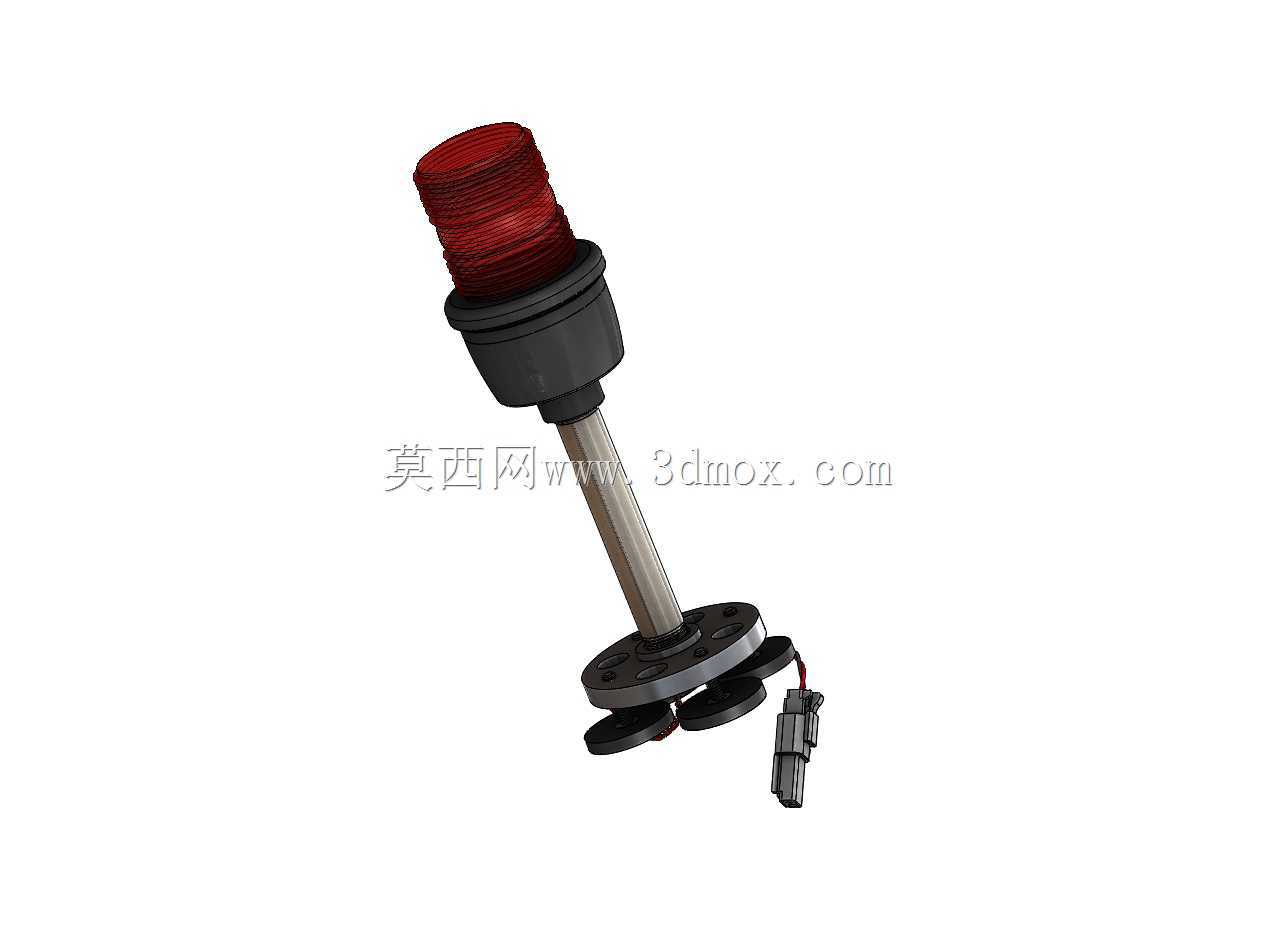

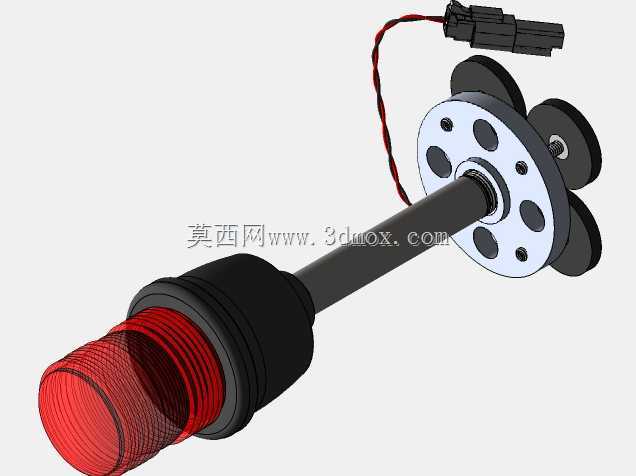

　　从结构组成来看，这款警示灯从上到下分为发光灯头、连接立杆、磁吸底座、接线插件四个核心部分。顶部的红色灯头采用多层棱纹透光罩设计，这种结构不是单纯的外观造型，棱纹结构可以对内部光源发出的光线进行多角度漫反射，让光线在车间复杂的光照环境下，从各个方向都能被清晰识别，避免因为光线直射角度问题导致的信号漏看；灯头和立杆之间采用密封旋接结构，配合橡胶密封圈可以阻挡车间内的切削液飞溅、粉尘侵入，适配机加工车间、焊接车间这类多粉尘、多飞溅物的作业环境。中间的金属立杆采用空心金属管结构，既可以给内部的走线提供防护通道，避免线缆外露被剐蹭破损，也能根据实际安装需求调整立杆长度，适配不同高度的安装视野要求，立杆和上下连接部位都做了防松结构设计，设备运行产生的持续振动不会导致连接部位松脱移位。

　　底部的磁吸安装座是整个产品的设计核心，法兰式的磁座外壳内部嵌入多组强磁块，磁块的吸附面做了平整化处理，和金属安装面接触时可以形成足够的吸附力，即使设备运行存在一定幅度的振动，也不会出现灯体倾倒、移位的问题；磁座侧面引出的快插接线端子，采用工业级防水接插件，接线时不需要剥开线芯做缠绕绝缘，直接对插就能完成电源连接，后期维护更换时也能快速拔插替换，不需要重新布设整条线路。

　　在实际选型应用中，这类磁吸式警示灯常被用在几类场景：一类是大型冲压、焊接设备的状态指示，设备运行、待机、故障不同状态下通过灯的常亮、闪烁传递信号，磁吸安装可以根据设备的操作工位位置，灵活调整灯的安装点位，保证操作位的作业人员能第一时间看到信号；第二类是临时作业区域的警示，比如车间内临时划定的设备检修区、物料临时堆放区，不需要做永久固定设施，直接把灯吸附在周边的金属护栏、设备壳体上就能完成警示布设，作业结束后可以快速收回重复使用；第三类是移动工程设备的加装，比如叉车、移动升降平台这类没有预留警示灯安装位的设备，直接吸附在驾驶室顶部就能完成加装，不需要对设备本体做打孔改装，不会破坏设备原有漆面和结构强度。

　　设计这款产品的三维结构时，需要重点把控几个安装边界参数：首先是磁座的吸附力阈值，要根据灯体整体重量、应用场景的振动加速度计算所需的最小磁吸力，保证在最大振动工况下磁座不会滑移脱落，同时磁座的磁力不能过强，避免拆卸时需要过大的外力导致灯体磕碰损坏；其次是立杆的长径比，要结合灯头重量计算立杆的抗弯强度，避免设备运行振动时灯头出现过大幅度的晃动，影响光线识别效果，同时也要保证立杆有足够的抗疲劳强度，长期受振动载荷不会出现断裂问题；另外灯头的透光角度要做校核，保证在安装高度下，水平方向360度范围内、垂直方向上下一定角度区间内都能清晰识别灯光信号，避免出现视觉盲区。接线插件的出线方向要做避让设计，避免磁座吸附在安装面时压损出线线缆，接插件和磁座的连接部位要做应力释放结构，避免线缆反复弯折导致线芯断裂。

　　不同于固定式安装的警示灯，这款磁吸式结构的设计思路核心是降低部署成本、提升场景适配性，不需要对安装基体做任何结构改动，就能快速完成警示信号点位的布设，对于工业现场的灵活安全管控需求来说，是非常务实的结构设计方案。在三维建模过程中，各个配合部位的公差要做合理设定，灯头和立杆的旋接部位要预留密封胶圈的压缩量，磁座内部磁块的安装槽要和磁块尺寸做过渡配合，避免磁块在外壳内部出现晃动，立杆和上下连接座的配合要做同轴度约束，保证组装后灯体整体竖直，不会出现倾斜歪倒的问题。
