管道连接用应变消除卡箍结构设计

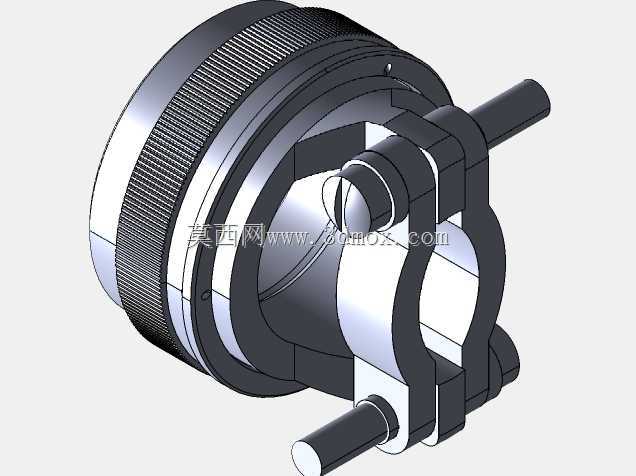

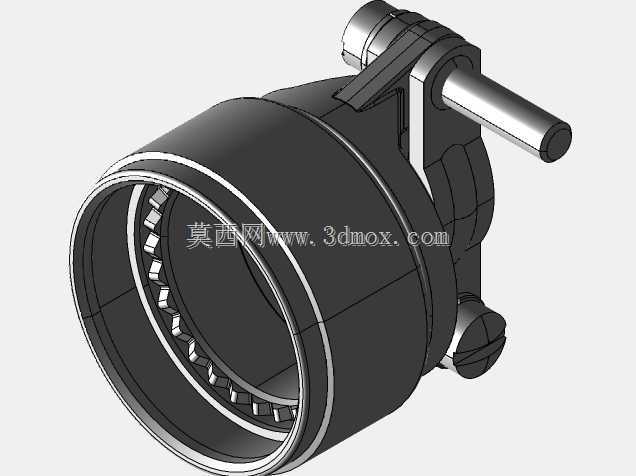

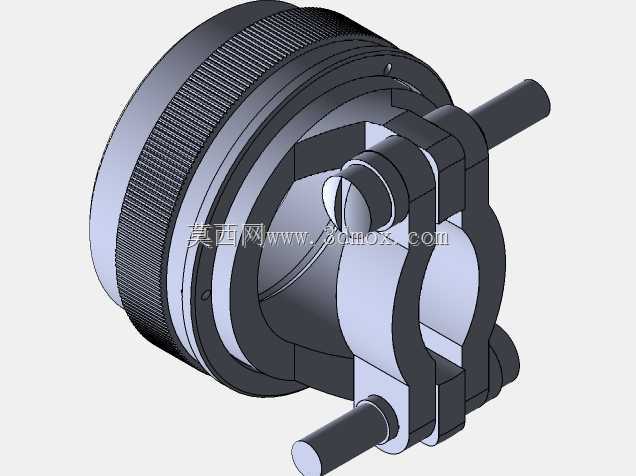

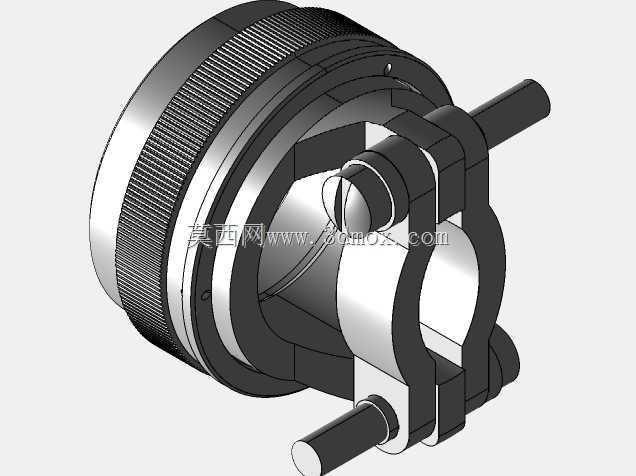

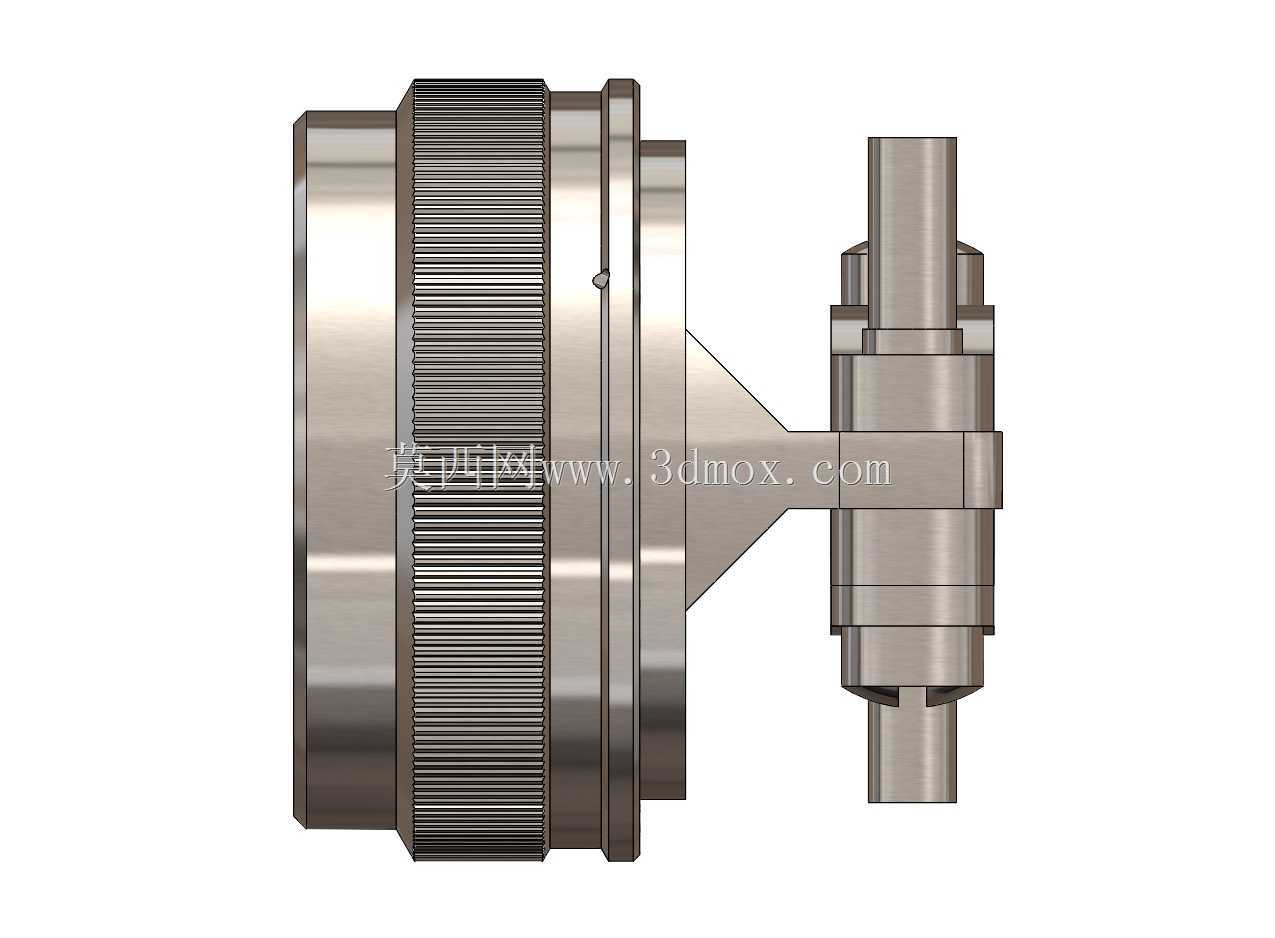

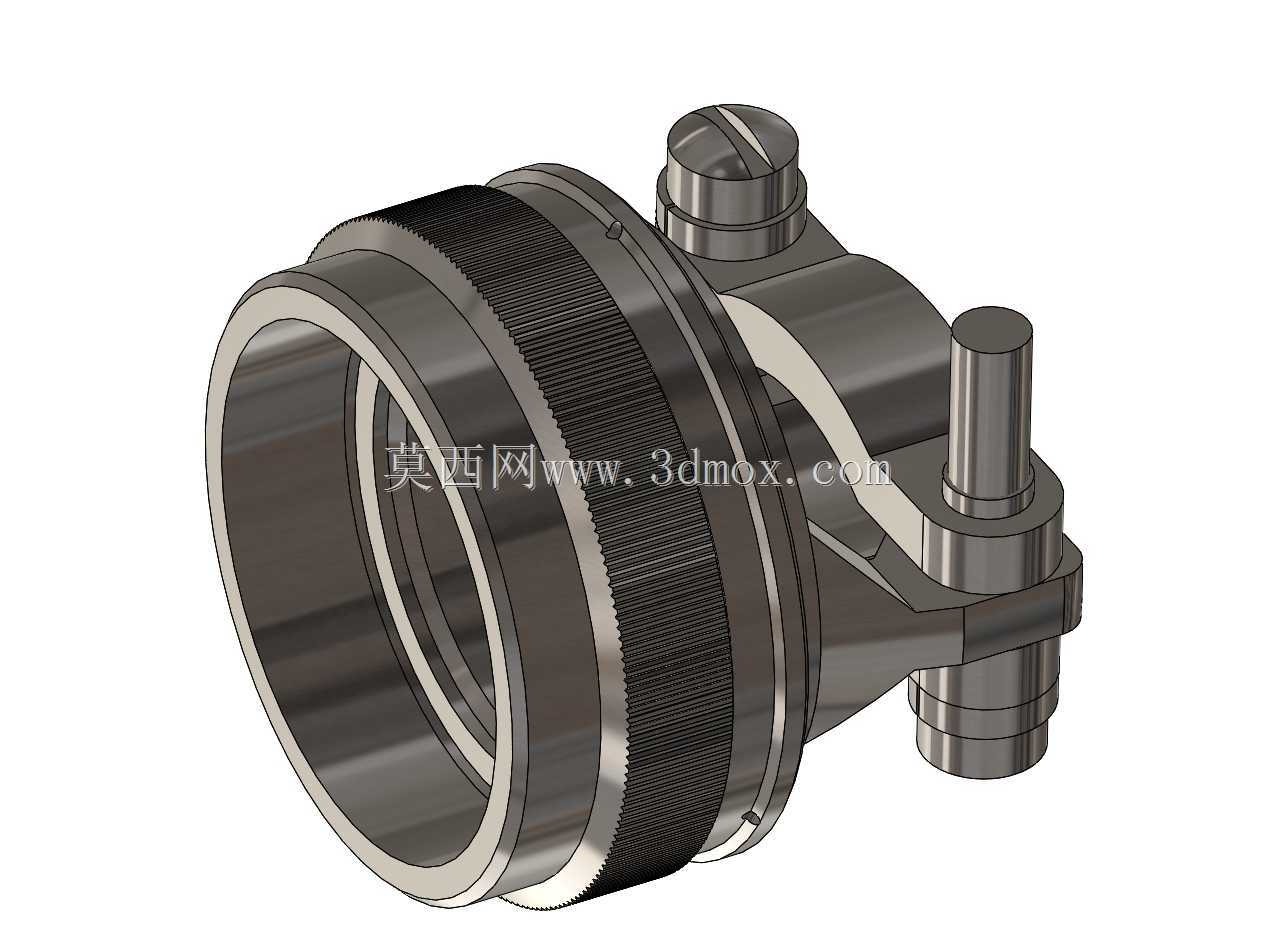

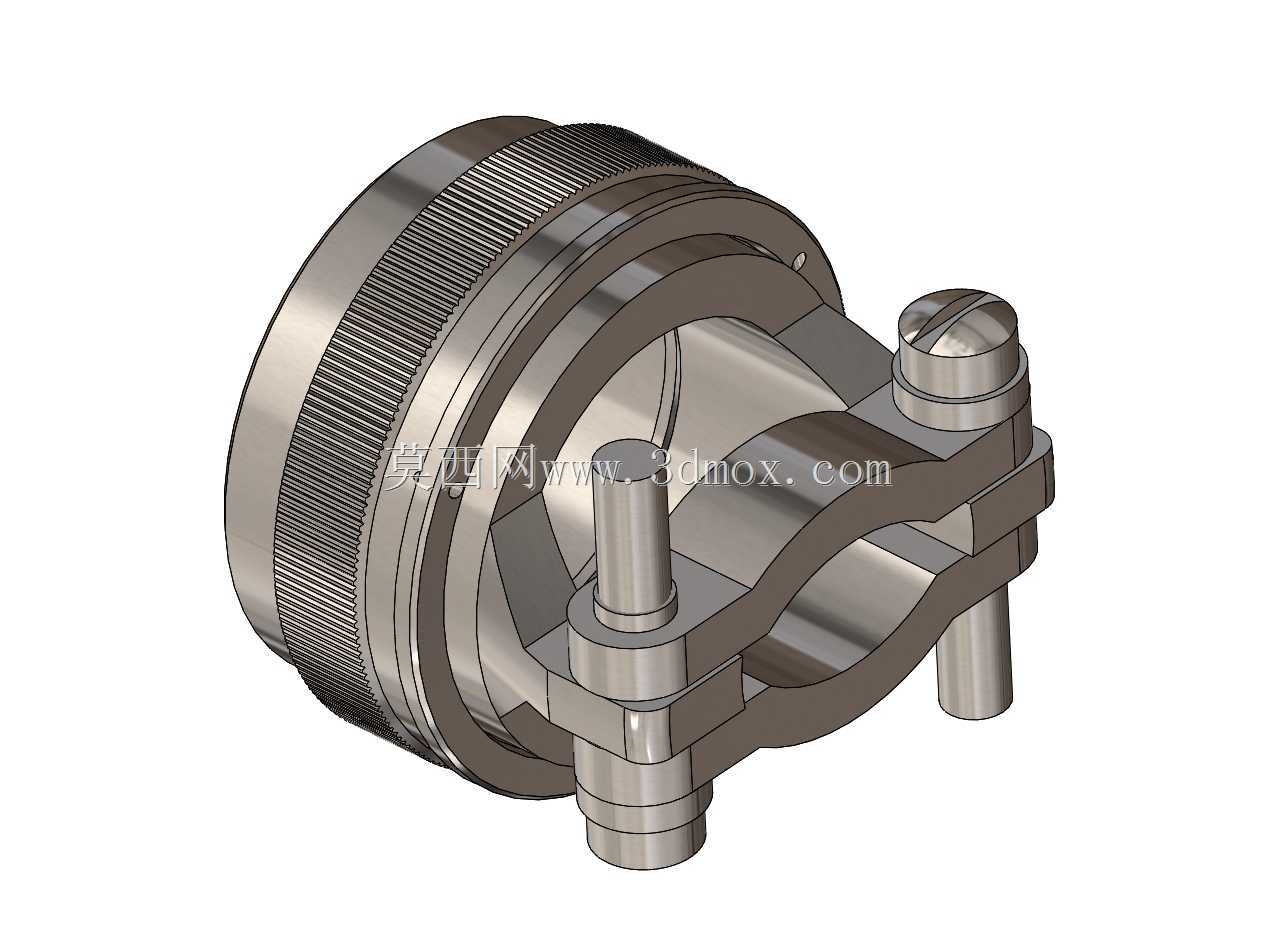

　　在流体输送管路系统的布设与运维场景中，管路受介质压力波动、环境温度交变、设备运行振动等多重因素影响，连接位置极易产生应力集中，长期作用下会出现管路疲劳开裂、密封失效、接头松脱等故障，这类应变消除卡箍正是针对该类工程痛点设计的管路配套构件。从结构功能来看，该构件主体采用环形抱合结构作为核心承载部分，外圈设置滚花纹理，既可以提升手动操作时的摩擦力，方便无工具状态下的初步对位拧紧，也能在采用工装辅助紧固时增加夹持摩擦力，避免紧固过程中出现打滑偏移。环形主体一侧集成了带定位销轴的连接支架，支架上的柱状销轴可与配套的管路固定座形成铰接配合，允许卡箍在一定角度范围内自适应调整，抵消管路因热胀冷缩产生的轴向、径向位移，

　　避免应力直接传递到管路接头的密封端面。顶部设置的带槽锁紧螺柱，可通过一字螺丝刀完成最终的锁紧力矩施加，将抱合的环形结构收紧，抱紧穿过的管路外壁，配合环形结构内侧的密封贴合面，既可以实现管路的径向固定，也能辅助分担接头位置的密封压力。从设计思路层面，该结构在建模阶段就充分考虑了实际安装的操作空间需求：环形抱合结构的开合角度经过反复校核，既保证足够的抱紧行程适配对应外径的管路，也避免开合角度过大导致安装时零件散落、对位困难；侧方的铰接支架与主体采用一体化结构设计，减少了额外的拼接零件，降低装配复杂度的同时提升了整体结构强度，避免长期受交变应力作用出现连接部位断裂。安装边界方面，该卡箍适配的管路外径对应38毫米规格，

　　环形主体的轴向宽度经过优化，既保证足够的抱紧接触面积分散应力，也不会占用过多的管路布设空间，侧方铰接销轴的伸出长度、安装孔位的同轴度都严格控制公差，确保与配套固定座安装后无卡滞，能够顺畅实现角度自适应调整。在实际工程应用中，这类卡箍常被用在液压管路、气动控制管路、低压流体输送管路的终端连接位置，尤其是在设备振动幅度较大的工程机械、自动化生产设备的管路布设中，能够有效吸收管路运行过程中产生的附加应力，避免应力直接作用在管路与设备的连接螺纹或者密封接头上，大幅延长管路系统的无故障运行周期。结构细节上，环形抱合结构的内壁做了圆角过渡处理，避免锐边划伤管路外壁，尤其是针对尼龙、橡胶类的柔性管路，

　　圆角设计可以防止长期抱紧状态下割伤管壁造成泄漏；侧方支架的加强筋结构在不增加整体壁厚的前提下提升了支架的抗弯折强度，抵消管路振动带来的侧向冲击力；顶部锁紧螺柱的槽口深度经过合理设计，既保证螺丝刀施加力矩时不会轻易滑脱，也避免槽口过深导致螺柱强度下降出现拧断问题。不同于普通的固定卡箍，该结构的核心作用是在实现管路固定的同时，通过自身的铰接活动余量释放管路累积的应变，当管路受温度影响伸长或者受振动影响产生位移时，卡箍可以跟随管路产生小幅度的角度偏转，不会像刚性固定卡箍那样对管路形成硬约束，从根源上减少应力集中的产生。建模过程中对各活动部件的配合间隙做了精准设定，铰接销轴与支架孔的间隙控制在合理范围，既保证转动灵活无卡滞，也不会因间隙过大导致管路固定后出现晃动，影响管路连接的稳定性。
