电力设备用接地螺柱连接组件结构设计

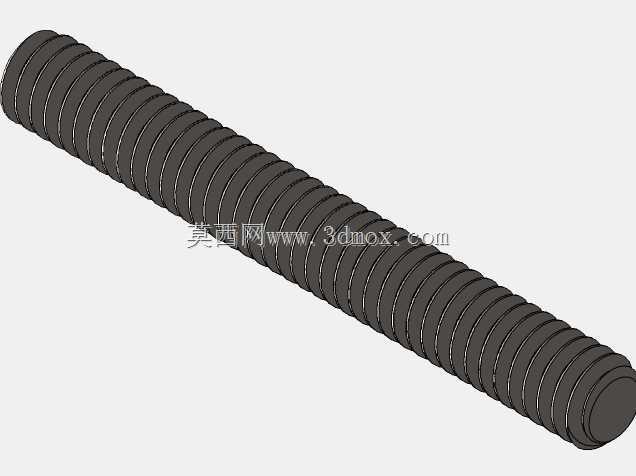

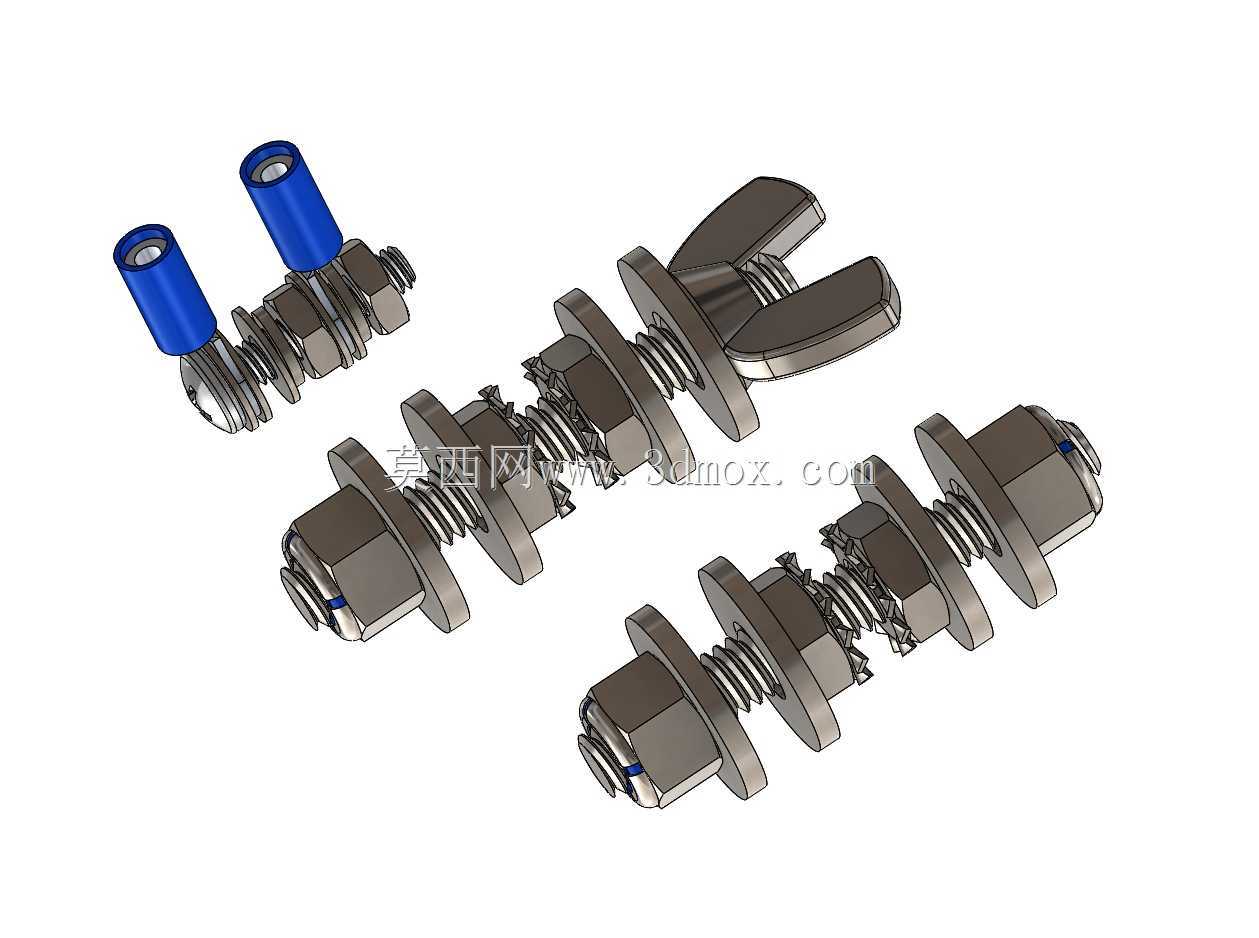

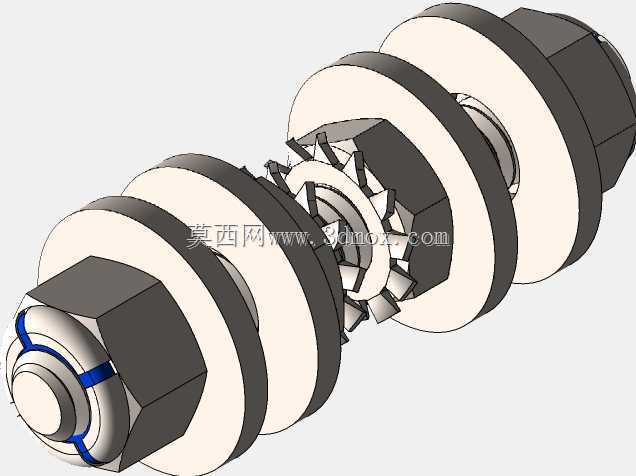

　　在输配电柜体、通信基站设备、新能源储能模组、工业电控箱这类需要可靠接地防护的场景里，接地螺柱组件是保障设备外壳与接地网等电位连接的核心基础零件，其连接可靠性直接关系到设备故障时的泄流能力与人员操作安全，绝不是普通紧固件可以替代的结构。这类组件的设计首先要兼顾导电性能与机械防松性能，整套结构包含螺柱本体、蝶形拧动螺母、平垫片、弹簧防松垫圈、锁紧六角螺母以及端部绝缘防护套几个部分，每个零件的尺寸配合都经过实际安装场景的反复验证。从安装边界来看，螺柱的螺纹段长度预留了足够的调节余量，能够适配1.5mm到6mm厚度范围的设备安装面板，不需要现场额外裁剪螺柱长度，安装时先将螺柱穿过设备面板预设的接地孔，依次套上平垫片、弹簧垫圈，

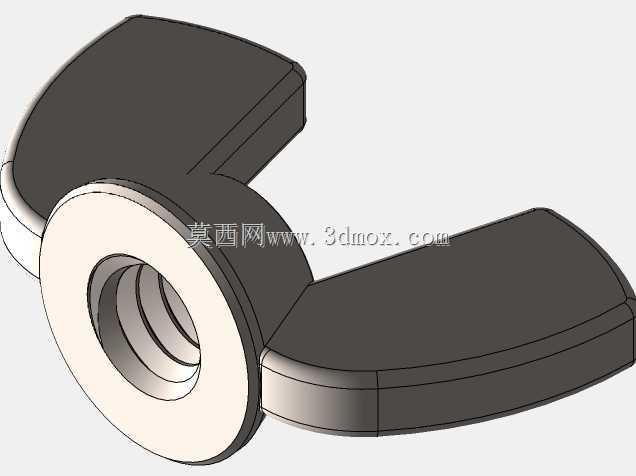

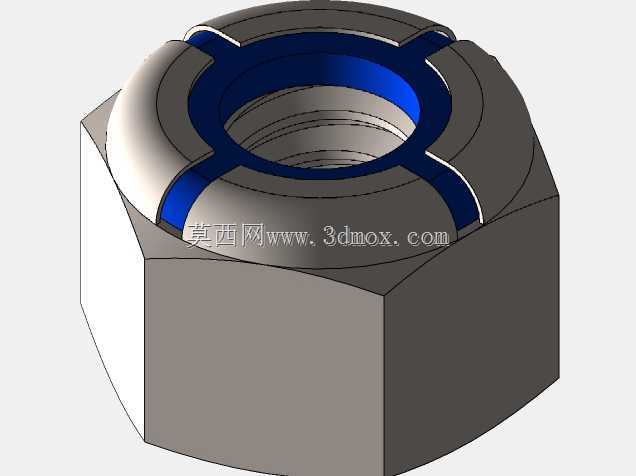

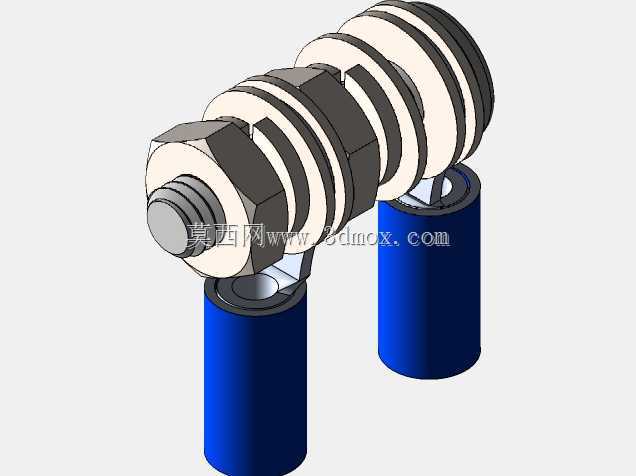

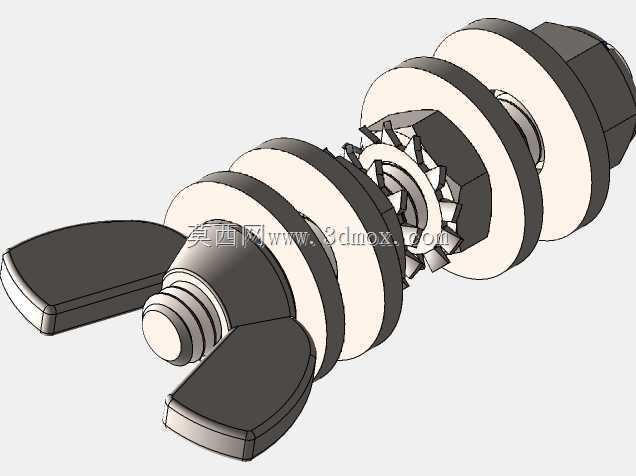

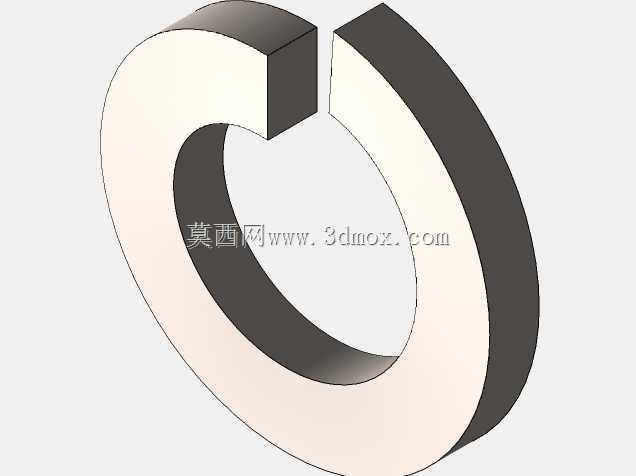

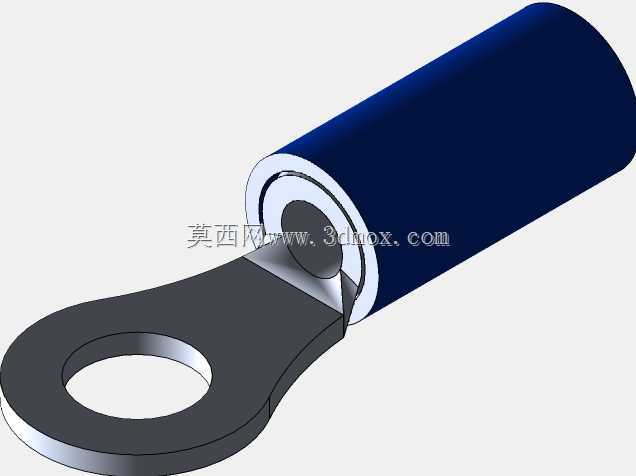

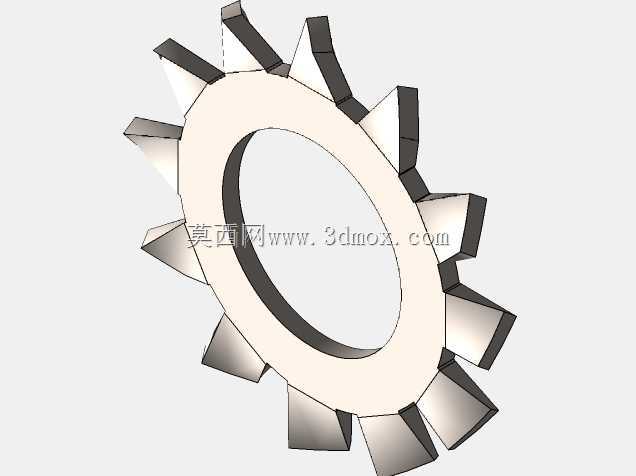

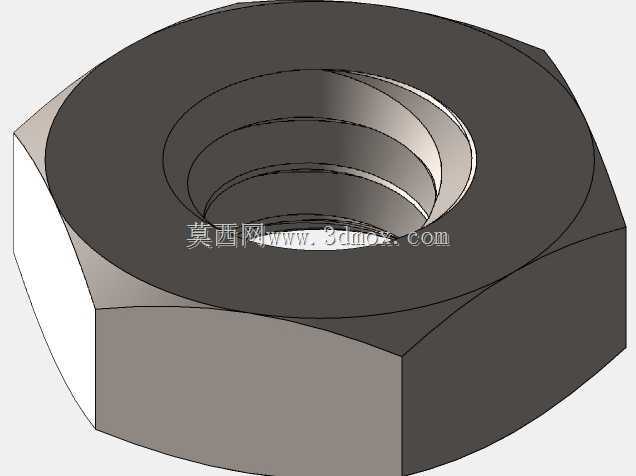

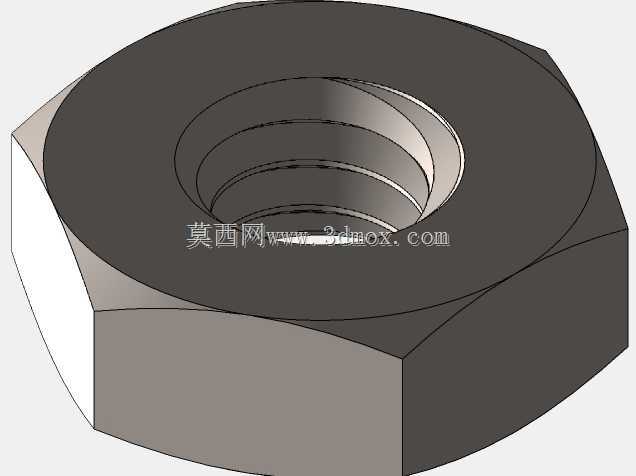

　　从面板背面拧入六角锁紧螺母进行预固定，预紧扭矩控制在8N·m到12N·m之间，既保证螺柱与面板金属面充分贴合降低接触电阻，又不会因为扭矩过大导致面板变形或者螺柱滑牙。外露在面板外侧的螺柱段，用来压接接地线缆的OT端子，蝶形螺母的设计是为了现场运维时不需要额外工具，徒手就可以完成接地端子的拆装，在临时接地方案或者需要频繁断开接地测试的场景下，这种设计能大幅降低运维的操作成本，当然如果是长期固定的接地连接，也可以在蝶形螺母下方额外增加锁紧螺母，避免长期振动环境下螺母出现松脱。弹簧垫圈的选型上采用了标准型弹簧垫圈，切口角度为70度，在螺母拧紧后垫圈的反弹力可以持续给螺纹副施加轴向压力，抵消设备运行过程中因为风机振动、开关分合闸振动、运输过程颠簸带来的螺纹间隙，避免长期使用后螺母松动导致接地电阻超标。端部的蓝色绝缘防护套采用软质PVC材质，套在螺柱的最顶端，一方面可以避免螺柱顶端的尖锐螺纹边划伤操作人员或者线缆绝缘层，另一方面也能防止外露的螺纹段积灰、受潮生锈，降低后期拆卸维护的难度，防护套的内径与螺柱外径采用过盈配合，安装后不会因为日常振动脱落，需要拆卸时徒手就可以拔下，不会额外增加运维工序。设计过程中特意将螺柱与螺母、垫片的接触面做了粗糙度控制，所有导电接触面的粗糙度都控制在Ra1.6以下，安装时不需要额外打磨接触面就可以保证接触电阻小于4毫欧，满足电力行业接地连接的电阻要求，避免大故障电流流过时因为接触电阻过大出现局部发热烧蚀的问题。

　　整套组件的结构做了通用化设计，螺纹规格采用行业通用的公制粗牙螺纹，和市面上绝大多数接地端子、设备接地孔的尺寸兼容，不需要单独定制配套零件，现场安装如果出现零件遗失，用同规格的标准五金件就可以临时替换，不会影响接地功能的实现。在布局上，同类型的接地螺柱组件可以根据设备的接地点位需求灵活布置，单点位、双点位甚至多点位的接地方案都可以通过调整螺柱的安装位置实现，不需要修改整套组件的零件结构，大幅降低了不同设备上的适配成本。另外在防腐蚀设计上，所有金属零件都采用了镀彩锌处理，盐雾测试时长可以达到72小时以上，在普通工业环境、户外机柜环境下都不会出现明显锈蚀，保证设备全生命周期内接地连接的可靠性，不会因为锈蚀导致接地回路断开。

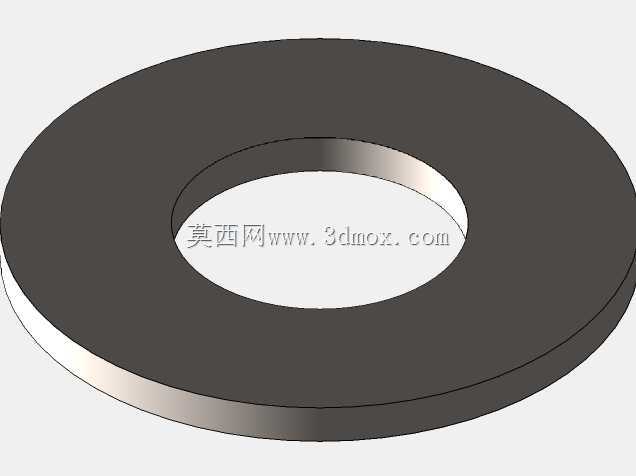

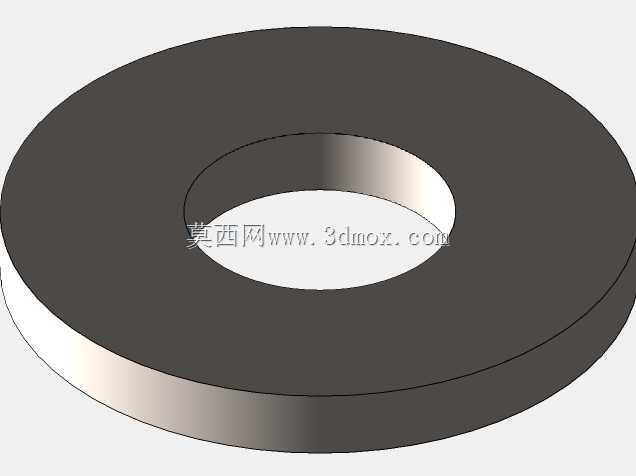

　　很多结构设计人员在做接地结构时容易忽略螺柱的长度余量问题，要么预留过短导致厚面板无法安装，要么预留过长导致螺母拧入后螺纹外露过多带来安全隐患，这套组件的螺柱长度经过多场景适配验证，既满足不同厚度面板的安装需求，又不会出现过长的外露螺纹段，配合端部的绝缘防护套，整体安装完成后没有尖锐的外露金属边，符合电气设备的安全防护要求。弹簧垫圈和平垫片的搭配也经过实际测试，单独使用平垫片会因为没有防松力在振动环境下松动，单独使用弹簧垫圈又容易因为垫圈压入较软的面板金属层导致预紧力下降，两者搭配使用时平垫片可以增大接触面积分散压力，弹簧垫圈提供持续的防松预紧力，两者的厚度之和也纳入了螺柱长度的计算范围，不会出现垫片配齐后螺母拧入扣数不足的问题。蝶形螺母的翼片尺寸做了优化，翼片的长度刚好适合成年人手指发力拧动，不会因为翼片过小导致徒手拧动时力矩不足，也不会因为翼片过大占用过多的柜内空间，影响相邻线缆或者元器件的布置。
