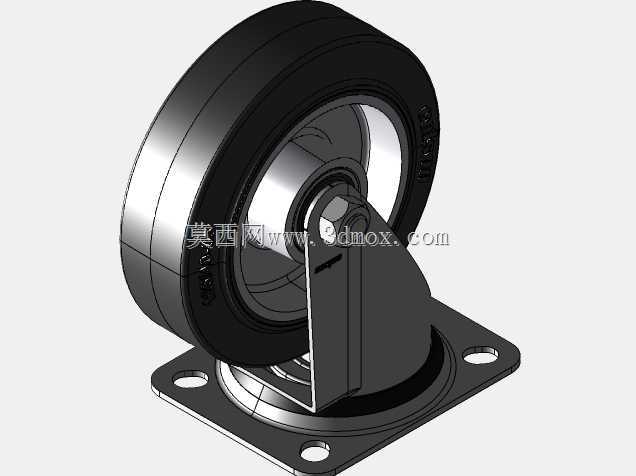

125mm旋转叉铝芯橡胶万向脚轮结构

　　在工业物流周转、车间工位器具、商用移动设备的移动支撑场景中，万向脚轮是决定设备移动灵活性与停靠稳定性的核心部件，这款125mm规格旋转叉脚轮的设计，完全围绕中载工况下的移动需求展开。从实际应用场景来看，这类脚轮普遍适配100-200kg级的移动载体，比如车间内的工具转运车、生产线旁的物料周转架、商用厨房的移动操作台、中小型仓储的拣货车，甚至部分轻型自动化设备的移动底座，都能看到同结构脚轮的身影，它既需要满足直行时的顺畅滚动，也要支持任意方向的转向调整，同时在设备停靠时要具备可靠的锁止能力，避免溜车移位。

　　从功能特性上拆解，这款脚轮采用铝轮毂搭配黑色天然橡胶胎面的组合，胎面硬度控制在65-67邵氏A区间，这个硬度区间的橡胶胎面在滚动时能有效吸收地面微小颠簸，在环氧地坪、水泥地面、瓷砖地面等常见工业商用地面上滚动时，不会产生过大的震动与噪音，同时天然橡胶的抓地力表现稳定，在轻微倾斜的地面上也不会出现打滑问题；铝制轮毂相比传统塑料轮毂，抗冲击能力更强，在遇到地面小凸起、轨道接缝等冲击工况时，不会出现轮毂开裂的问题，长期使用的形变量更小，能保证轮体转动的同轴度。顶部的旋转叉结构采用回转支承式的旋转连接，转向时的阻尼均匀，不会出现转向卡滞、转向偏移的问题，即使脚轮承受额定载荷，也能轻松推动转向，不需要额外施加过大的推力。配套的锁止结构同时具备轮面锁止与转向锁止的双重作用，踩下锁止踏板后，不仅能限制轮体的滚动，还能固定旋转叉的朝向，避免设备停靠时脚轮自行转向导致的移位，在有坡度的作业场景下，双重锁止的设计能大幅提升停靠安全性。

　　设计思路上，这款脚轮完全围绕中载移动场景的可靠性做优化：轮体内部采用双滚珠轴承结构，轴承与轮轴的配合公差控制在合理区间，既保证转动顺畅无旷量，又能避免间隙过大导致的轮体晃动；旋转叉的支架采用加厚钢板冲压成型，表面做防锈处理，支架与旋转底座的连接部位采用加厚铆接结构，长期承受径向载荷与转向扭力时，不会出现铆接松动、支架变形的问题；顶部的安装法兰采用方形四孔设计，安装孔的位置度经过精准控制，能适配多数标准脚轮安装位，不需要现场重新打孔调整。

　　从外形尺寸与安装边界来看，这款脚轮的轮体直径为125mm，这个直径的轮体在越障能力与安装高度之间做到了很好的平衡，既能轻松越过地面5mm以内的缝隙、小石子等障碍物，又不会因为轮体过大导致设备整体安装高度过高，影响设备的重心稳定性；安装法兰的尺寸、安装孔的孔径与孔距都遵循行业通用的中载脚轮安装标准，安装时只需要将法兰贴合设备底部的安装面，穿入对应规格的螺栓紧固即可，不需要额外做适配加工；脚轮的整体旋转半径经过优化，在设备底部安装时，只要预留出对应半径的避让空间，转向时就不会与设备底部的其他结构发生干涉。在实际选型搭配时，单只脚轮的额定承载能力为150kg，按照移动设备常规的三点/四点支撑冗余计算，四只脚轮搭配使用时，整车载荷控制在400kg以内，能保证长期使用的可靠性，不会出现过载导致的支架变形、轮体损坏问题。胎面的宽度设计也兼顾了接地面积与滚动阻力，足够的接地面积能降低单位面积的地面压强，避免在软质地面上留下压痕，同时不会因为胎面过宽导致滚动阻力过大，增加推动设备的力度。
