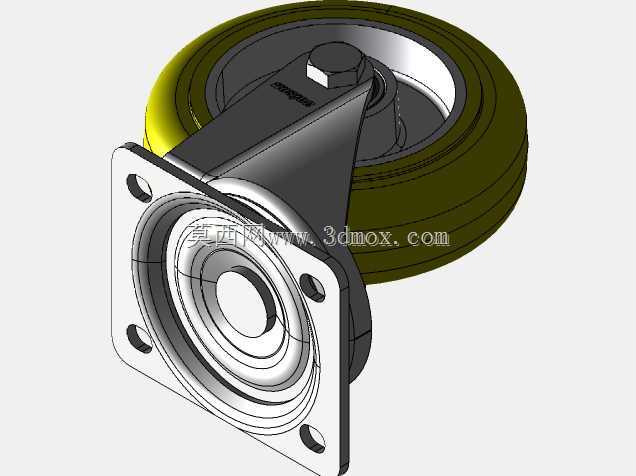

125mm规格聚氨酯重载旋转万向脚轮结构

　　在工业物流周转、车间设备移位、商用重型货架移动、自动化产线接驳台等场景里，脚轮作为直接接触地面承载整机载荷的核心行走部件，其结构可靠性直接决定了整套移动设备的使用体验与运维成本。这款125mm轮径的旋转万向脚轮，针对300kg级单轮负载场景做了全链路的结构适配，从安装法兰到轮面材质再到旋转回转结构，每一处设计都贴合工业场景的实际使用痛点。

　　先从安装边界说起，这款脚轮采用方形四孔法兰作为安装接口，法兰盘上的四个安装孔做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出法兰上表面，保证脚轮和设备底部安装面完全贴合，避免长期受载后出现安装面翘曲、螺栓受剪断裂的问题。法兰盘下方集成了完整的回转支撑结构，不同于轻型脚轮采用单排钢球直接铆合的简易结构，这款旋转叉的回转部位采用了双排径向受力的钢球排布，上下两排钢球分别承受垂直载荷与侧向倾覆力矩，当设备在不平整地面推行、或者斜向过坎时，回转结构不会因为单侧受力出现卡滞、钢球脱出的问题，转向时的阻尼感均匀，不会出现转向发飘或者死点卡顿的情况。

　　轮架部分采用加厚的冲压钢叉结构，叉臂的弯折处做了圆弧过渡加强，没有直角应力集中点，当脚轮承受冲击载荷——比如过车间地面的伸缩缝、过减速带时，应力会沿着圆弧过渡面均匀分散，不会在弯折处出现疲劳开裂的问题。轮轴部位采用带防松螺母的穿心轴设计，轴和轮架的配合处加装了耐磨衬套，长期使用不会因为磨损出现轮体晃动、轮轴窜动的问题，日常运维时只需要定期清理缠绕在轴端的纤维、铁屑即可，不需要频繁更换易损件。

　　轮体部分采用COLSON配方的聚氨酯材质，邵氏硬度92-95度，这个硬度区间的聚氨酯轮面兼顾了承载能力与地面友好性：既不会因为硬度过低在重载下出现轮面蠕变、滚动阻力陡增的问题，也不会因为硬度过高划伤环氧地坪、瓷砖地面，推行时的噪音远低于铸铁轮、尼龙轮，适合在车间、写字楼、仓储区等对噪音有控制要求的场景使用。轮面和轮毂之间采用过盈配合加粘接的复合连接方式，大载荷推行、急停急转时轮面不会和轮毂发生脱层打滑，轮毂采用加强筋结构的工程塑料材质，在保证整体强度的前提下降低了脚轮的自重，减少设备整体的无效负载。

　　在实际选型适配时，需要注意这款脚轮的安装高度，也就是从法兰安装面到轮面最底端的垂直距离，在做设备底部结构设计时要预留足够的安装空间，同时要考虑地面不平整度带来的高度补偿量，避免四个脚轮出现三点着地、单轮过载的问题。旋转叉的回转半径也需要在设计时纳入考量，当设备底部有突出的管线、支撑结构时，要保证脚轮在360度旋转时不会和周边结构发生干涉，尤其是在做脚轮排布设计时，两个相邻万向轮的旋转轨迹不能出现重叠，否则推行时会出现轮体互相剐蹭、转向卡滞的问题。

　　从结构设计的细节来看，这款脚轮的旋转叉上预留了刹车组件的安装位，如果后续需要加装止动结构，不需要更换整个轮架，只需要匹配对应规格的刹车块即可，拓展性较强。轮面的圆弧型胎面设计，让脚轮在转向时的接触面积始终保持在合理区间，不会因为胎面过平导致转向阻力过大，也不会因为胎面过窄导致接地比压过高、损伤地面。在长期重载静置的场景下，这款聚氨酯轮面的抗蠕变性能优于普通橡胶轮，不会因为长期静置出现轮面压痕、推行时跳动的问题，适合作为重型工具柜、移动工作台、自动化AGV辅助接驳车的行走部件。

　　做三维建模复刻这款脚轮时，要重点关注回转结构的配合间隙，钢球和滚道之间的间隙要控制在合理范围，既不能间隙过大导致转向虚位，也不能间隙过小导致转动卡滞；法兰盘的沉孔深度要和常用的内六角螺栓头尺寸匹配，避免出现螺栓头突出或者沉孔过深导致螺栓受力长度不足的问题；叉臂和轮轴的配合公差要选用过渡配合，保证轮体转动顺畅的同时不会出现径向窜动。
