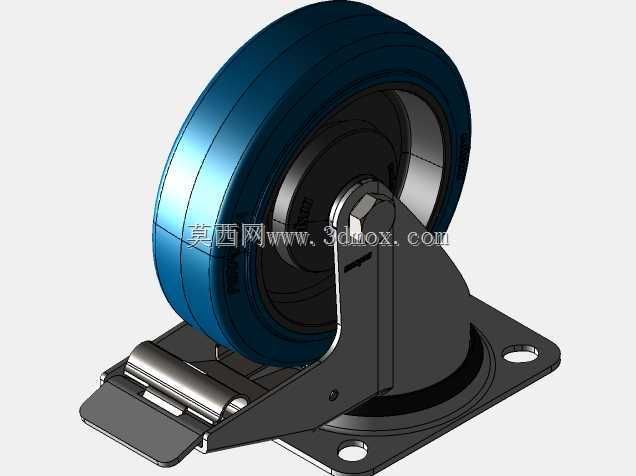

125mm全锁式万向制动脚轮结构设计

　　这款带全锁功能的万向脚轮，核心适配场景覆盖工业仓储物流台车、中小型生产工位周转车、实验室移动设备台架、商用展陈移动柜体等需要频繁移位且需可靠驻停的场景，单轮额定承载能力可达150kg，轮面采用COLSON BLUE弹性材质，在环氧地坪、水磨石地面、普通水泥地面滚动时都能保持较低的滚动阻力，同时不会对地面造成硬划伤，低速推行过程中轮面材质可吸收微小地面凸起带来的震动，避免台架上放置的精密工件、易碎物料因颠簸移位或磕碰损伤。

　　从结构设计逻辑来看，这款脚轮采用顶板安装的万向回转结构，顶部安装板为方形带圆角的冲压钢板件，预留两个对称的腰型安装孔，安装时可适配不同孔距的设备底部安装梁，不需要额外扩孔调整，腰型孔的设计也能抵消部分安装时的孔位加工误差，降低现场装配的难度。回转支撑部分采用内置钢珠的回转盘结构，转向时转动阻尼均匀，不会出现卡滞或转向过松导致的走偏问题，支架主体采用厚钢板冲压折弯成型，折弯处做了圆角过渡避免应力集中，轮轴连接部位做了加厚处理，长期承受交变载荷时不会出现支架变形、轮轴偏移的问题。

　　全锁式制动结构是这款脚轮的核心功能点，踩下制动踏板后，锁止机构会同时完成两个方向的锁止：一方面通过金属摩擦块抵紧轮面侧边，限制车轮自身的滚动自由度，另一方面锁舌会卡入回转盘的齿槽内，限制支架的水平转向自由度，实现真正的全方向锁止，驻停后即使设备受到侧向推力、地面存在微小坡度，也不会出现移位或转向偏移的问题，相比仅锁轮面的单刹结构，全锁结构的驻停可靠性提升明显，尤其适合在有轻微坡度的车间通道、需要精准定位的工位旁使用。制动踏板采用加长的冲压杠杆结构，踩下时不需要过大的脚部力度，穿着劳保鞋也能轻松触发锁止，踏板表面做了防滑压纹，沾有少量油污、水渍时也不会出现踩滑的情况，解锁时只需用脚尖向上挑动踏板尾部即可完成解锁，操作逻辑符合一线作业人员的使用习惯。

　　尺寸边界上，这款脚轮的轮体直径为125mm，轮面宽度约38mm，整体安装高度（从安装板顶面到轮底的垂直距离）控制在160mm以内，安装板的外形尺寸为90mm×90mm，安装孔的中心距为71mm×71mm，适配市面上绝大多数标准中型脚轮的安装位，设备改造替换时不需要重新在设备底部打孔，可直接替换同规格的普通万向脚轮。轮体与支架之间预留了足够的转动间隙，即使轮面缠绕少量生产现场的包装带、线头碎屑，也不会出现卡轮停转的问题，日常维护时只需定期清理轮轴处的积尘、加注少量润滑脂即可保证长期顺畅使用。

　　在建模细节处理上，轮面的弧度、支架折弯的圆角、制动踏板的冲压加强筋、回转盘的齿槽结构都做了1:1的还原，各部件之间的装配间隙符合实际生产的公差要求，没有出现干涉问题，可直接用于设备的整体装配干涉检查、脚轮选型的受力模拟，也可作为非标脚轮改型设计的基础参考模型，帮助结构设计人员快速完成移动类设备的走行部设计，减少重复建模的工作量。
