直式非环境EMI后壳应变消除连接器结构

　　在通讯设备、工业测控系统的线缆布设场景中，线缆与设备端口的连接部位长期受拉扯、弯折应力作用，同时复杂电磁环境下的干扰信号易沿线缆缝隙侵入设备内部，这类连接部位的防护与屏蔽设计，直接决定整套系统的运行稳定性。本次涉及的直式非环境EMI后壳应变消除组件，正是针对这类工程痛点开发的端口适配结构，主要配套圆形螺纹连接类通讯端口使用，在线缆接入端同时承担应力释放、电磁屏蔽、连接紧固三类核心作用。

　　从实际应用场景来看，这类结构常部署在机房布线、户外测控基站、工业自动化控制柜的端口位置，这类场景下线缆往往存在一定的布设余量，后期运维过程中难免出现拖拽、弯折情况，普通的端口压接结构在反复应力作用下容易出现线缆芯线断裂、焊点脱开的问题，而带应变消除结构的后壳，能够通过自身的结构形变吸收大部分弯折、拉扯应力，将应力集中点从芯线焊接位置转移到后壳的夹持段，大幅提升线缆连接的抗疲劳寿命。同时在存在变频设备、大功率无线发射装置的场景中，设备端口的缝隙是电磁干扰侵入的主要路径之一，这类EMI后壳采用全金属导电结构，装配后能够与连接器插头的金属壳体形成连续的导电屏蔽层，阻断电磁干扰沿端口缝隙的传输路径，避免干扰信号影响设备内部的敏感电路工作。

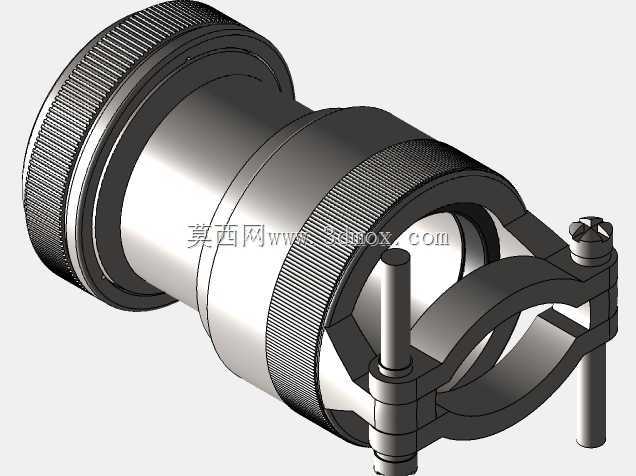

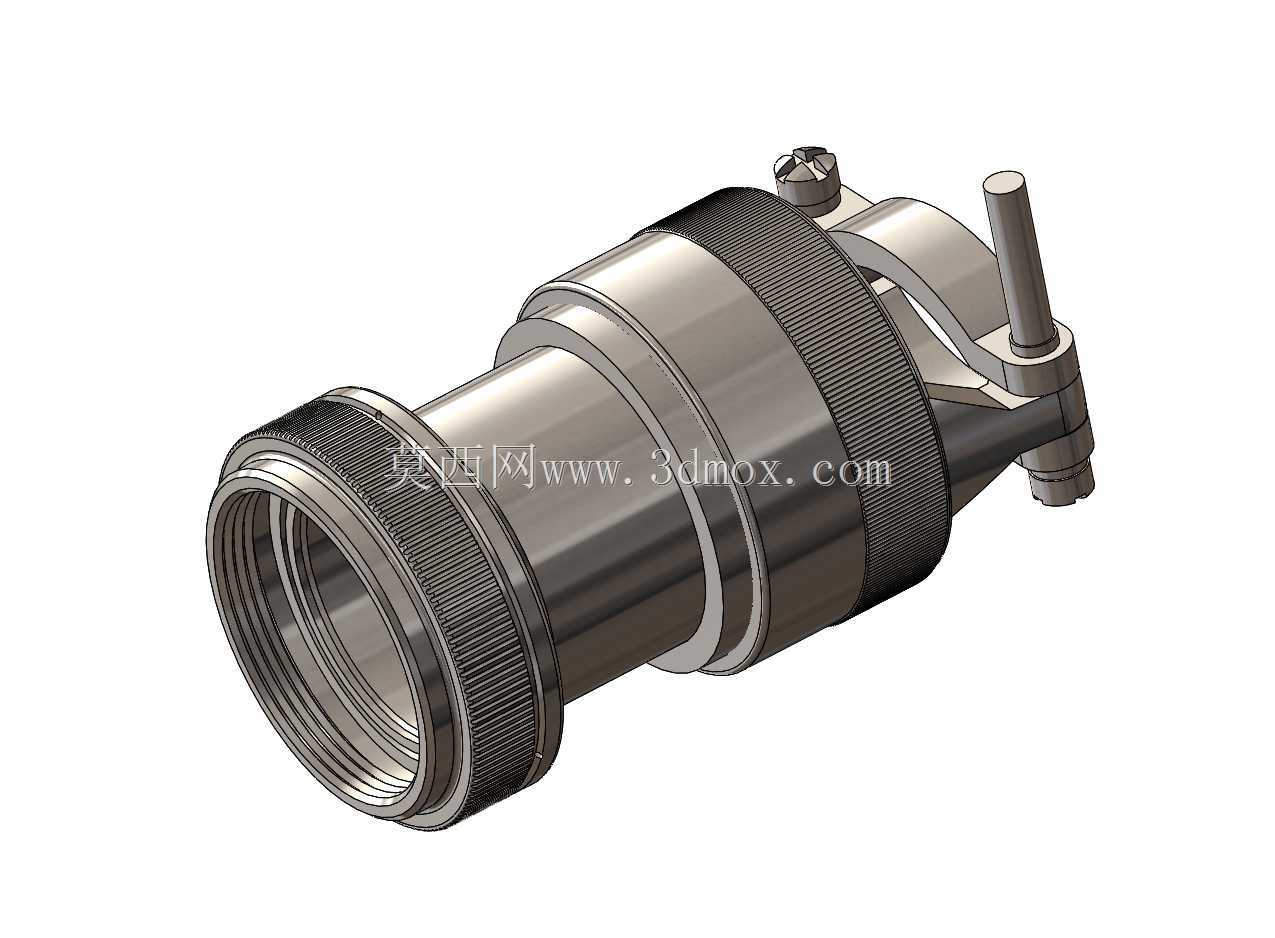

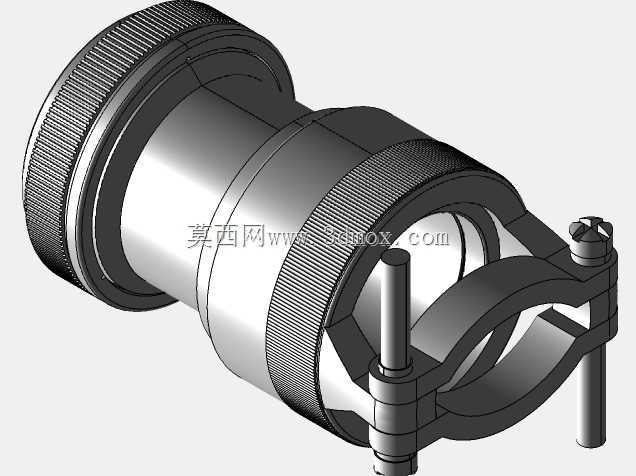

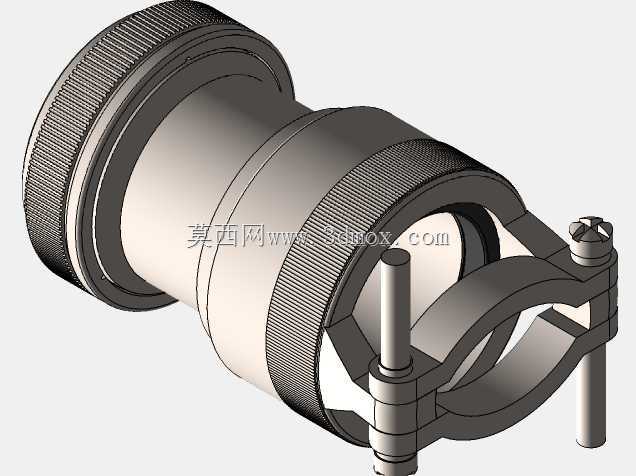

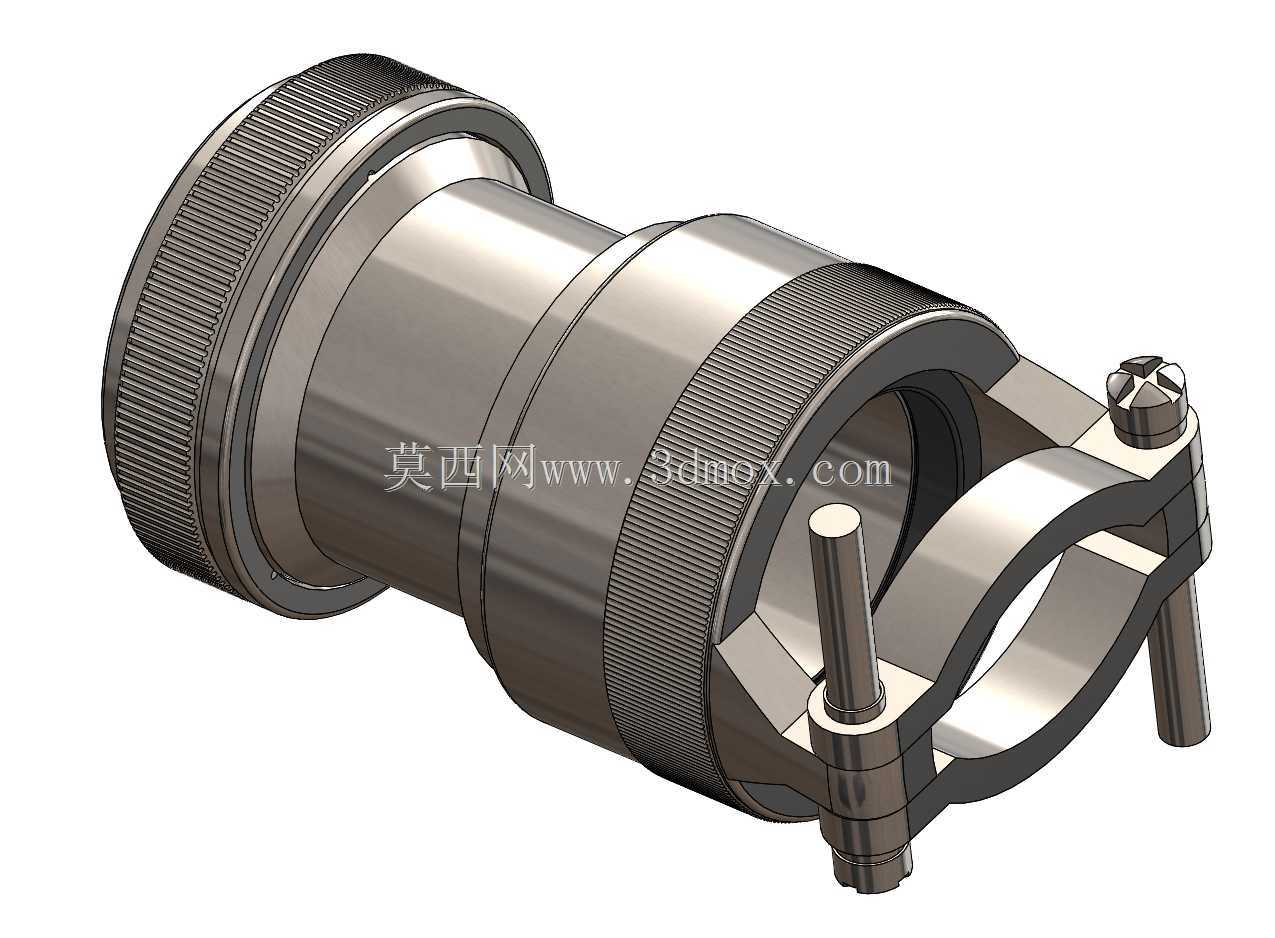

　　从功能特性层面拆解，该结构分为三个功能段：靠近端口的内螺纹连接段，加工有连续的精密内螺纹，能够与对应规格的插头壳体实现紧密旋合，螺纹配合面的导电接触电阻控制在毫欧级，保证屏蔽连续性；中间的滚花握持段，外圆周加工有网纹滚花结构，无需额外工具即可手动完成旋紧操作，滚花的齿深和齿距经过适配，即使操作人员佩戴劳保手套也能获得足够的摩擦力，不会出现打滑问题；尾端的应变消除夹持段，采用瓣式夹爪结构搭配锁紧压圈，能够根据线缆外径调整夹持范围，装配时压圈旋紧过程中会推动夹爪均匀收拢，将线缆外被牢牢抱紧，既可以防止线缆受拉时从后壳中脱出，又能在线缆出现弯折时，让弯折弧度从夹爪位置平缓过渡，避免线缆在端口位置出现直角弯折导致的芯线折断。侧面设置的扳杆结构，主要用于快速锁止配套的连接卡扣，在螺纹旋合到位后，扳动扳杆即可推动卡扣卡入插头壳体的限位槽，避免振动环境下螺纹连接出现松脱。

　　设计过程中，首先需要匹配对应连接器的接口尺寸，内螺纹的螺距、大径、小径公差严格按照对应连接器的标准规范执行，保证与不同厂家生产的同规格插头都能实现互换装配，不会出现旋合卡滞、配合间隙过大的问题。中间滚花段的外径尺寸经过反复验证，既保证足够的结构强度，又不会因为外径过大导致相邻端口的装配出现干涉，在高密度布设的配线架上，相邻端口的中心距通常有严格限制，后壳的最大外径必须小于端口中心距，才能保证多组连接器同时装配时不会互相干扰。尾端夹爪的开槽数量、开槽深度经过应力仿真优化，夹爪收拢时对线缆外被的夹持力控制在合理区间，既不会因为夹持力过大压伤线缆内部的屏蔽层和芯线，又能提供足够的拉脱阻力，满足常规布线场景下的抗拉要求。扳杆的转动行程经过精确计算，扳动到锁止位置时卡扣的卡入深度刚好达到设计值，不会出现卡接过死导致后期无法解锁，或者卡接量不足导致松脱的问题。

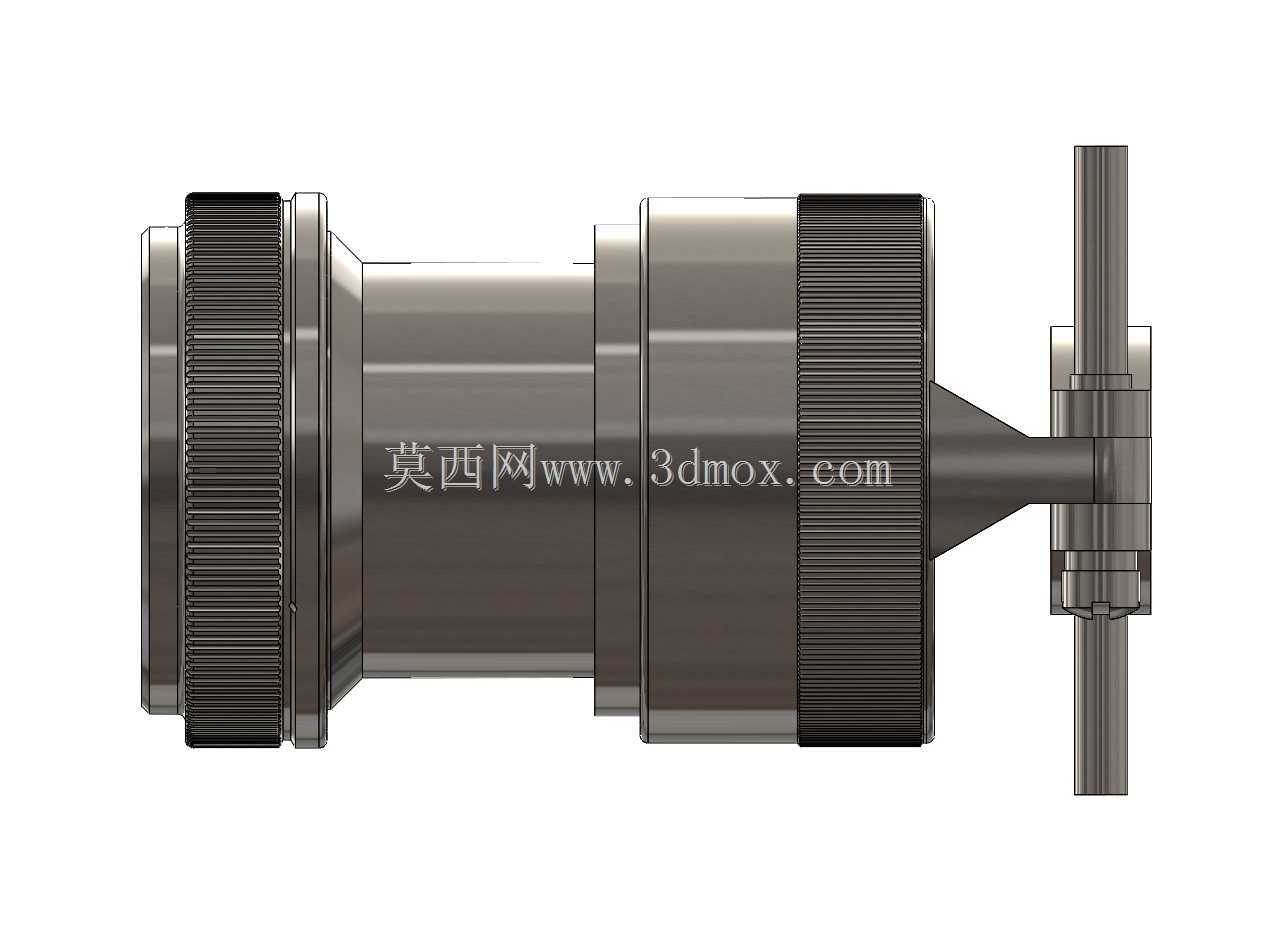

　　从安装边界来看，该结构整体为直式构型，装配后沿端口轴向延伸，不会出现侧向的突出结构，对安装空间的侧向尺寸要求较低，适合在空间紧凑的机柜内部、设备侧面板位置使用。装配过程不需要特殊工装，首先将后壳套入待端接的线缆，完成线缆芯线与插头插针的焊接、屏蔽层处理后，将后壳的内螺纹与插头壳体对齐旋紧，再将尾端的夹爪调整到包裹线缆外被的位置，旋紧尾端压圈，最后扳动侧面扳杆完成锁止即可，整个装配流程与常规连接器后壳的操作逻辑一致，不需要对现场施工人员做额外的操作培训。在长期使用过程中，全金属的壳体结构具备良好的耐温、耐老化性能，不会像塑料后壳那样在高低温交替环境下出现脆化开裂问题，金属表面的处理层能够抵御常规工况下的氧化腐蚀，保证长期使用后的屏蔽性能和结构强度不会出现明显衰减。针对不同线径的适配线缆，只需要调整尾端夹爪的收拢量即可，不需要更换整个后壳结构，能够减少工程现场的备件种类，降低运维成本。
