直式非环境EMI后壳应变消除连接结构

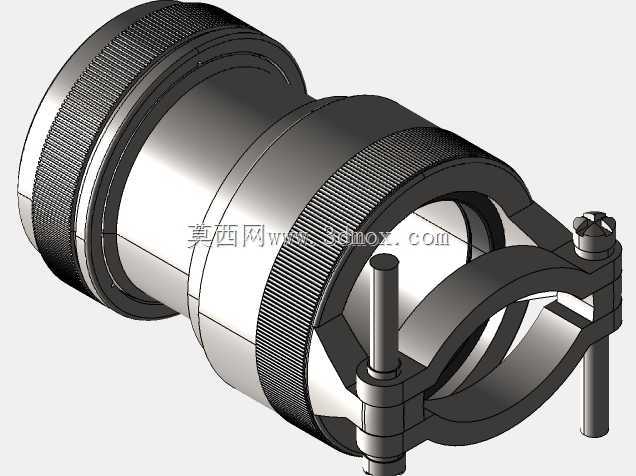

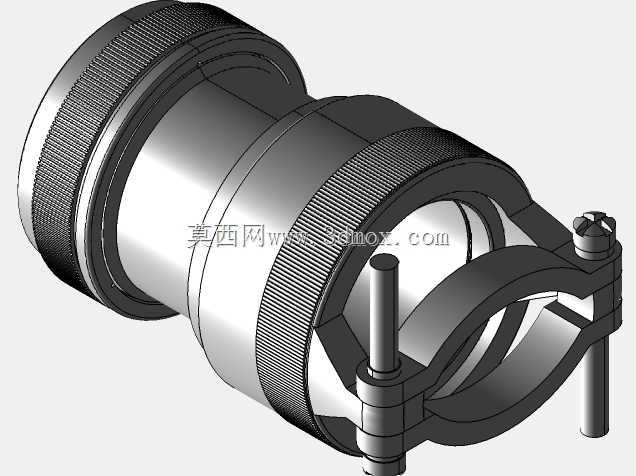

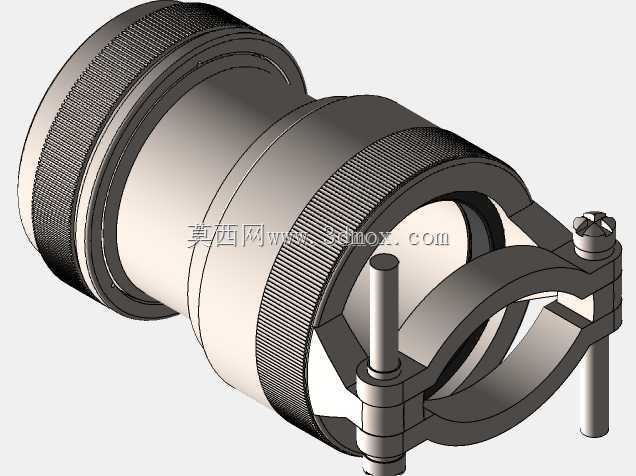

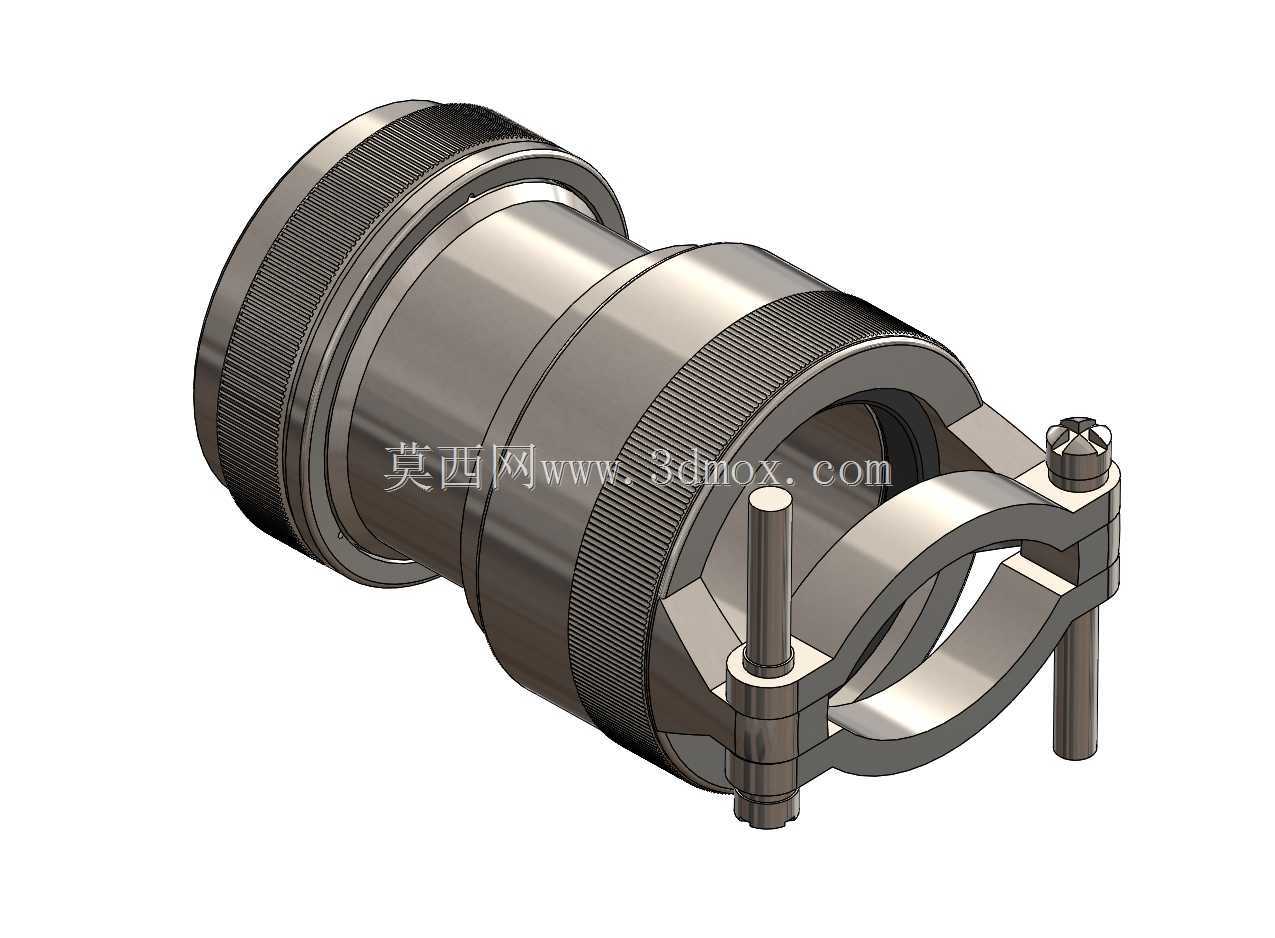

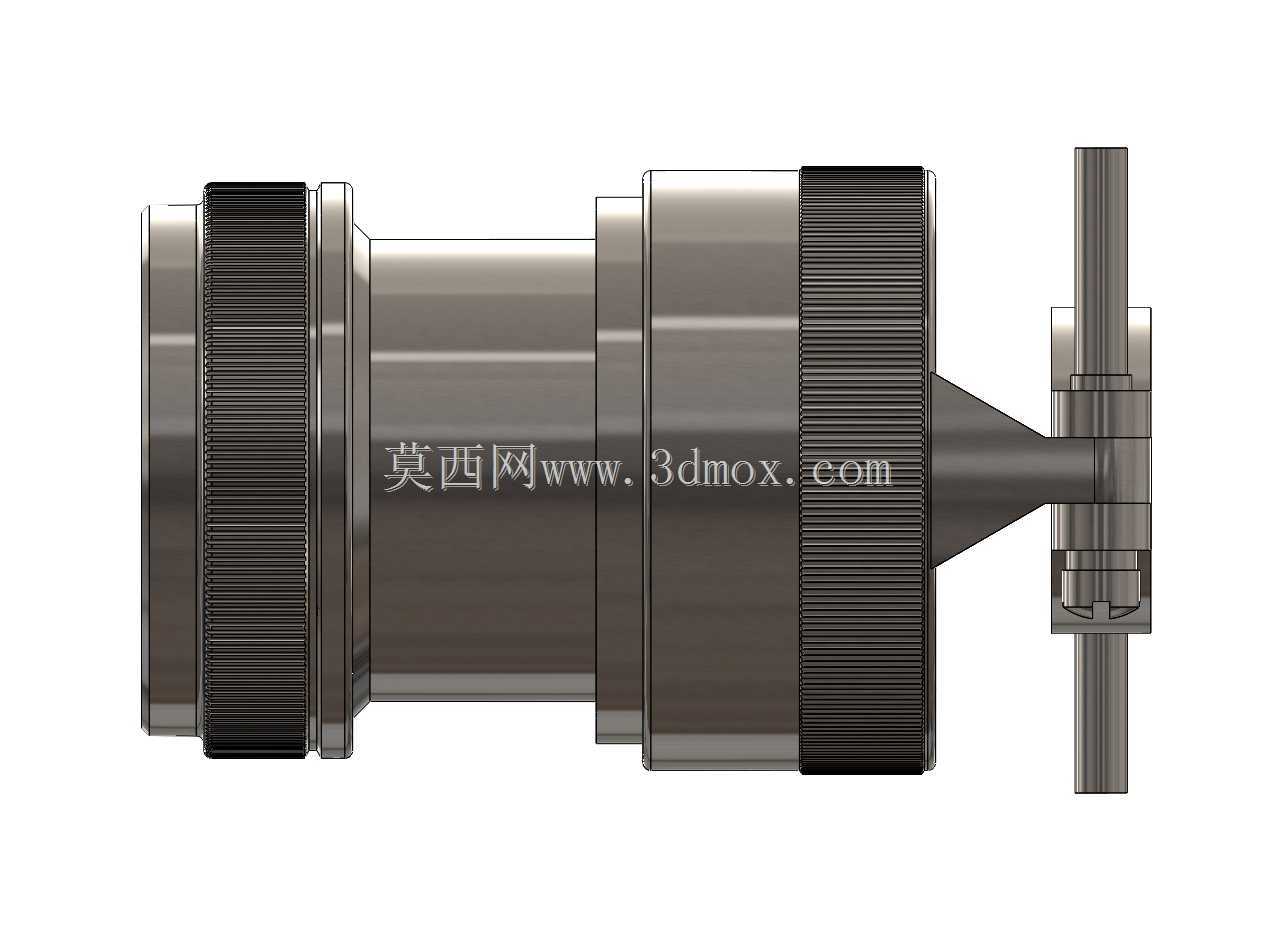

　　在工业布线、通讯设备互联、户外机电系统的线缆接入端，这类带应变消除功能的EMI后壳是线缆与设备端口衔接的核心防护组件，很多现场布线的失效问题，恰恰出在这类衔接部件的选型与设计匹配度不足上。不同于普通的线缆接头护套，这款直式结构的后壳首先要解决两个核心现场问题：一是线缆接入端的应力释放，设备运行过程中的线缆拉扯、振动偏移、温度形变带来的应力，不能直接传递到内部的接触针脚与焊接点位，否则长期运行后容易出现针脚虚接、焊点脱落、线缆芯线断裂的故障；二是电磁屏蔽的连续性，非环境应用场景下，设备端口处的电磁泄漏很容易成为系统EMC测试的薄弱点，后壳需要和接头本体、设备安装面板形成连续的导电导通路径，把线缆屏蔽层的干扰电流顺利导到设备接地端，避免外部电磁干扰串入设备内部，同时防止设备内部的电磁信号通过线缆衔接处向外辐射。从结构设计来看，整体采用直式贯通的腔体结构，腔体内部预留了足够的屏蔽层压接空间，线缆穿入后可以将屏蔽层翻折在腔体的内台阶位置，通过内部的压紧环实现可靠的电气接触，不需要额外焊接屏蔽层，现场装配效率更高。腔体外侧设置的两段滚花纹理，不是单纯的装饰结构，是给现场徒手装配或者用卡钳辅助拧紧时提供足够的摩擦力，避免拧紧过程中出现打滑，尤其是在布线空间狭窄、无法使用大型工装的现场，滚花的齿距、深度都经过匹配，既不会因为齿太尖锐划伤操作人员手部，又能保证足够的摩擦扭矩。尾部的夹固结构采用带操作杆的快压式设计，区别于传统的螺纹拧紧压圈，

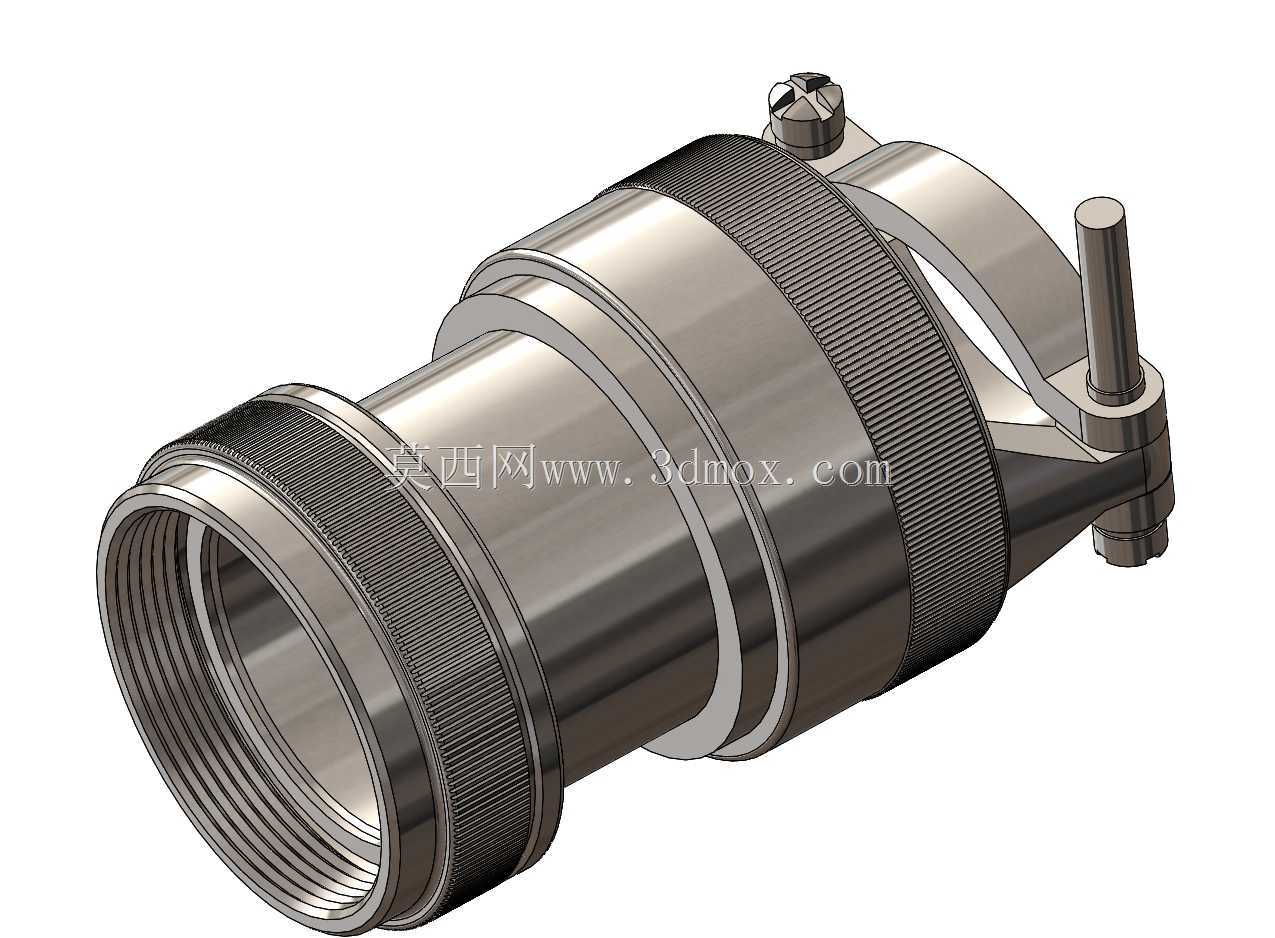

　　这种结构只需要扳动操作杆就能实现对线缆外皮的抱紧固定，操作杆的长度经过力矩匹配，扳动到锁止位置时的压紧力刚好能固定线缆外皮，又不会因为压力过大压伤内部芯线的绝缘层，夹固位置的内侧设计有防滑齿纹，和线缆外皮接触时能形成足够的静摩擦力，达到规定的拉脱力要求，满足常规工业场景下的线缆抗拉扯需求。前端的螺纹接口采用标准细牙螺纹，和对应规格的连接器本体对接时，螺纹的配合间隙控制在合理范围，既能保证拧紧过程顺畅无卡滞，又能避免间隙过大导致的电磁泄漏，螺纹尾部设计有密封台阶，虽然是非环境应用的型号，不需要达到户外防水的密封等级，但台阶结构可以阻挡大部分的灰尘、纤维杂物进入接头内部，减少长期运行过程中接触件积尘导致的接触电阻升高问题。安装边界方面，

　　整体的径向最大尺寸控制在适配常规连接器安装间距的范围内，在多端口并排布置的设备面板上，相邻端口安装这款后壳时不会出现结构干涉，不需要额外拉大端口的布置间距，能有效节省设备面板的安装空间；轴向长度经过优化，在保证足够的应力消除弯曲半径的前提下，尽可能压缩轴向尺寸，避免在设备内部布线空间局促的场景下，后壳突出长度过大导致线缆弯折半径不足。实际应用中，这类部件常见于工业控制柜的信号线缆接入端、通讯基站的射频线缆衔接处、测试设备的外接信号端口位置，选型时除了匹配对应的连接器型号，还要确认适配的线缆外径范围，这款结构的尾部夹固区间覆盖了常用的多芯屏蔽线缆外径，不需要额外更换压接套就能适配一定线径范围内的线缆，减少了现场备件的种类。

　　结构建模过程中，需要重点关注几个配合尺寸的公差匹配：前端螺纹和连接器本体的配合公差，要保证螺纹拧紧后后壳端面和连接器端面能完全贴合，保证屏蔽导通的可靠性；尾部夹爪的开合角度，要保证在线缆最小外径时能可靠抱紧，最大外径时夹爪不会出现塑性变形；滚花位置的外径尺寸，要和常用的装配工装尺寸匹配，方便现场维护时的拆装操作。另外，结构上的两个对称紧固螺钉，是用来把后壳的两个半体锁紧固定，螺钉的沉头深度经过设计，拧紧后螺钉头不会突出外表面，避免在布线过程中螺钉头刮伤其他线缆的外皮，也不会因为突出结构导致安装时和周边部件产生干涉。整个结构的金属部件都采用导电性能良好的金属材质，表面处理层不会影响导电导通性能，保证整个后壳的屏蔽效能满足工业级EMC要求，在10kHz到1GHz的频率范围内都能提供稳定的屏蔽效果，解决端口处的电磁干扰泄漏问题。
