直式非环境EMI后壳连接器结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:418809
  • 直式非环境EMI后壳连接器结构设计
  • 直式非环境EMI后壳连接器结构设计
  • 直式非环境EMI后壳连接器结构设计
  • 直式非环境EMI后壳连接器结构设计
  • 直式非环境EMI后壳连接器结构设计
  • 直式非环境EMI后壳连接器结构设计
  • 直式非环境EMI后壳连接器结构设计

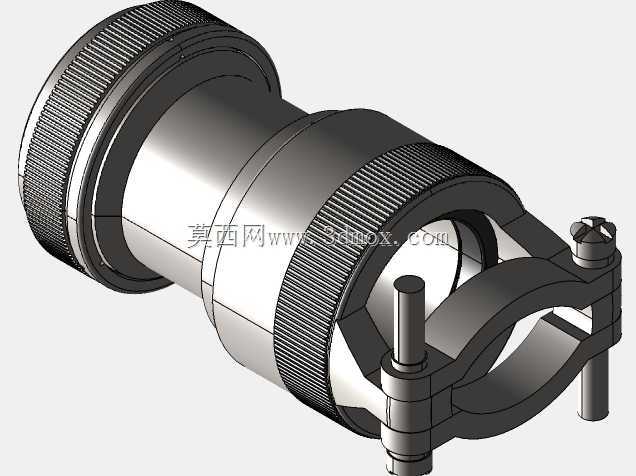

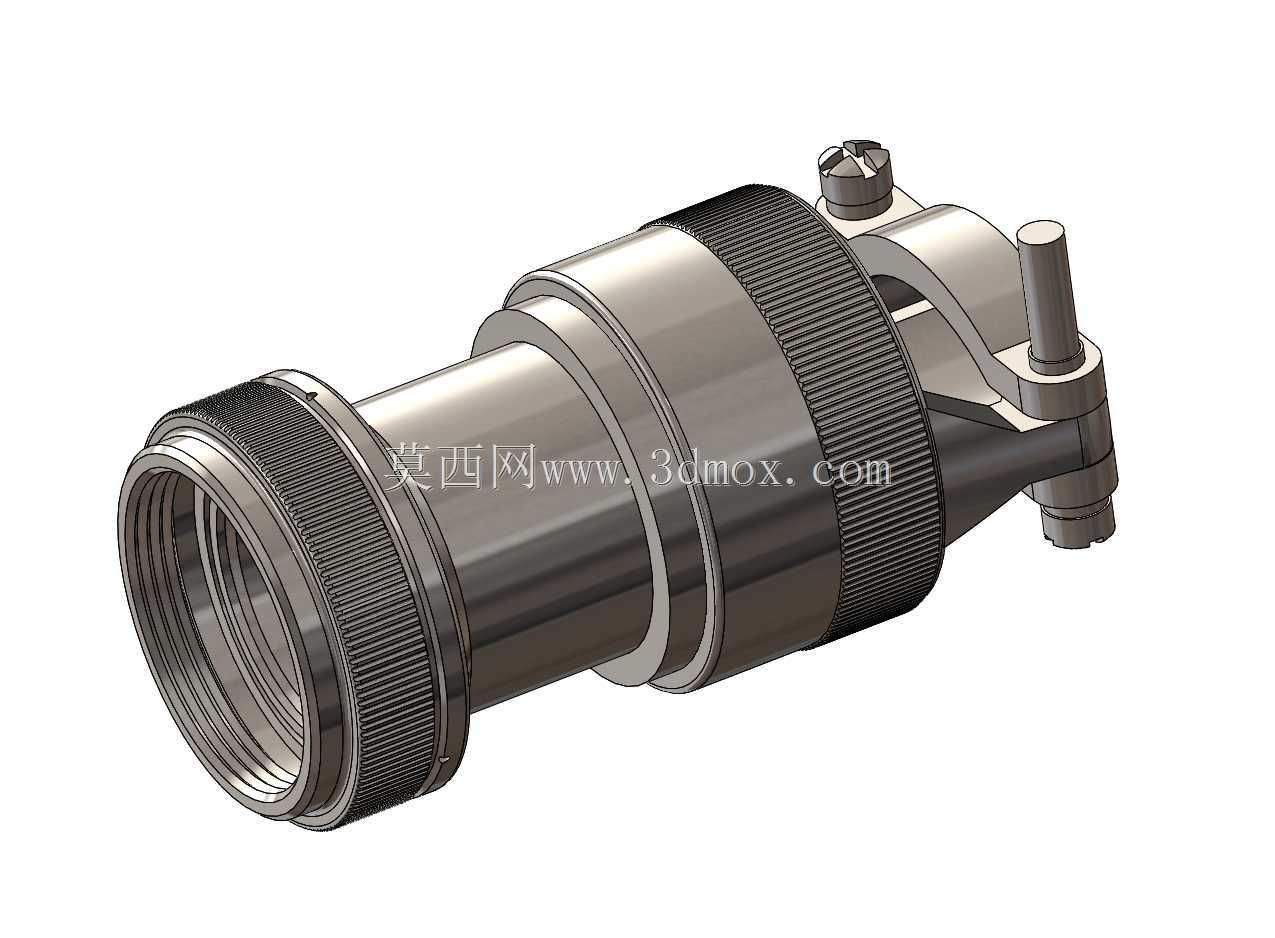

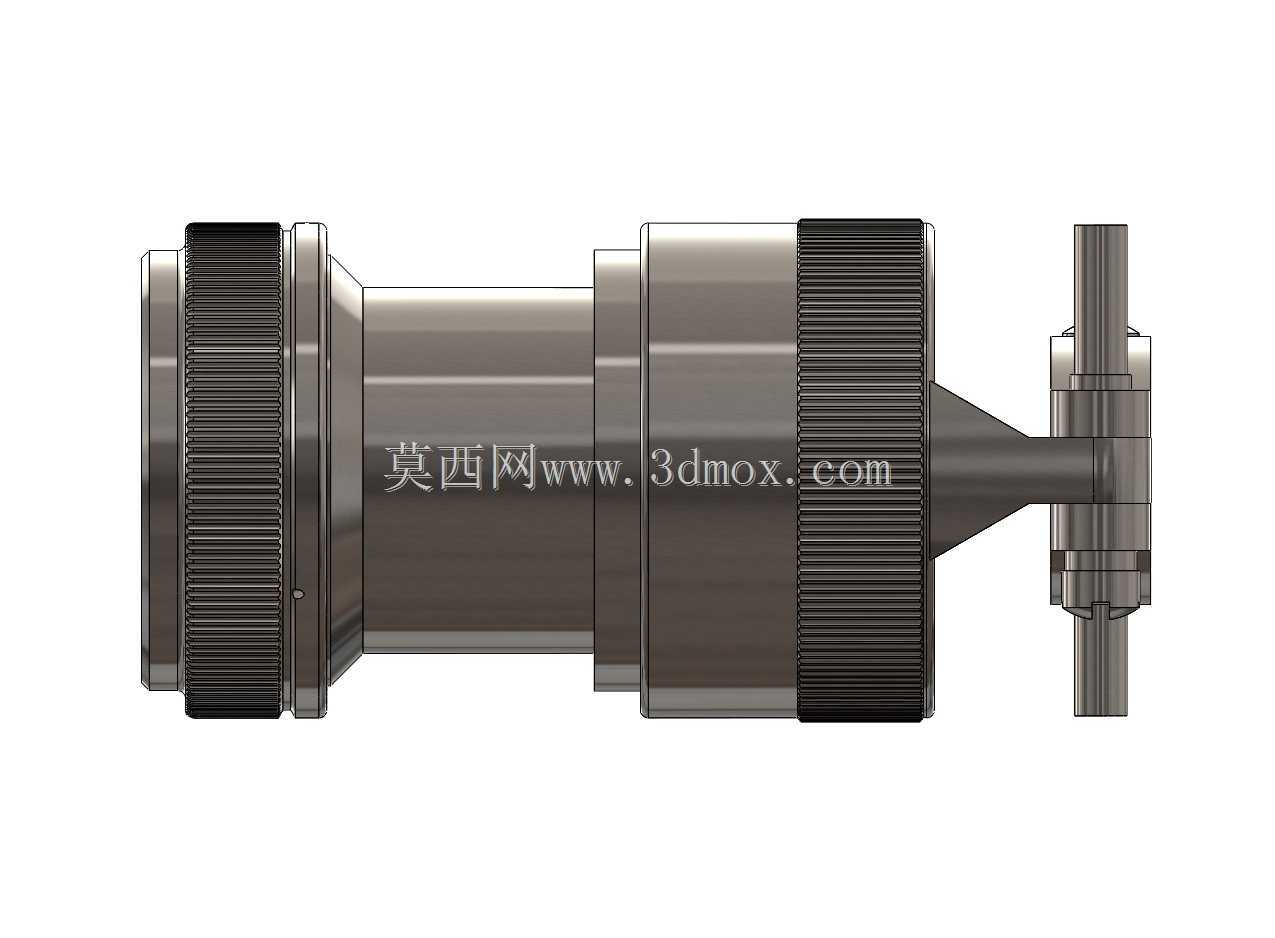

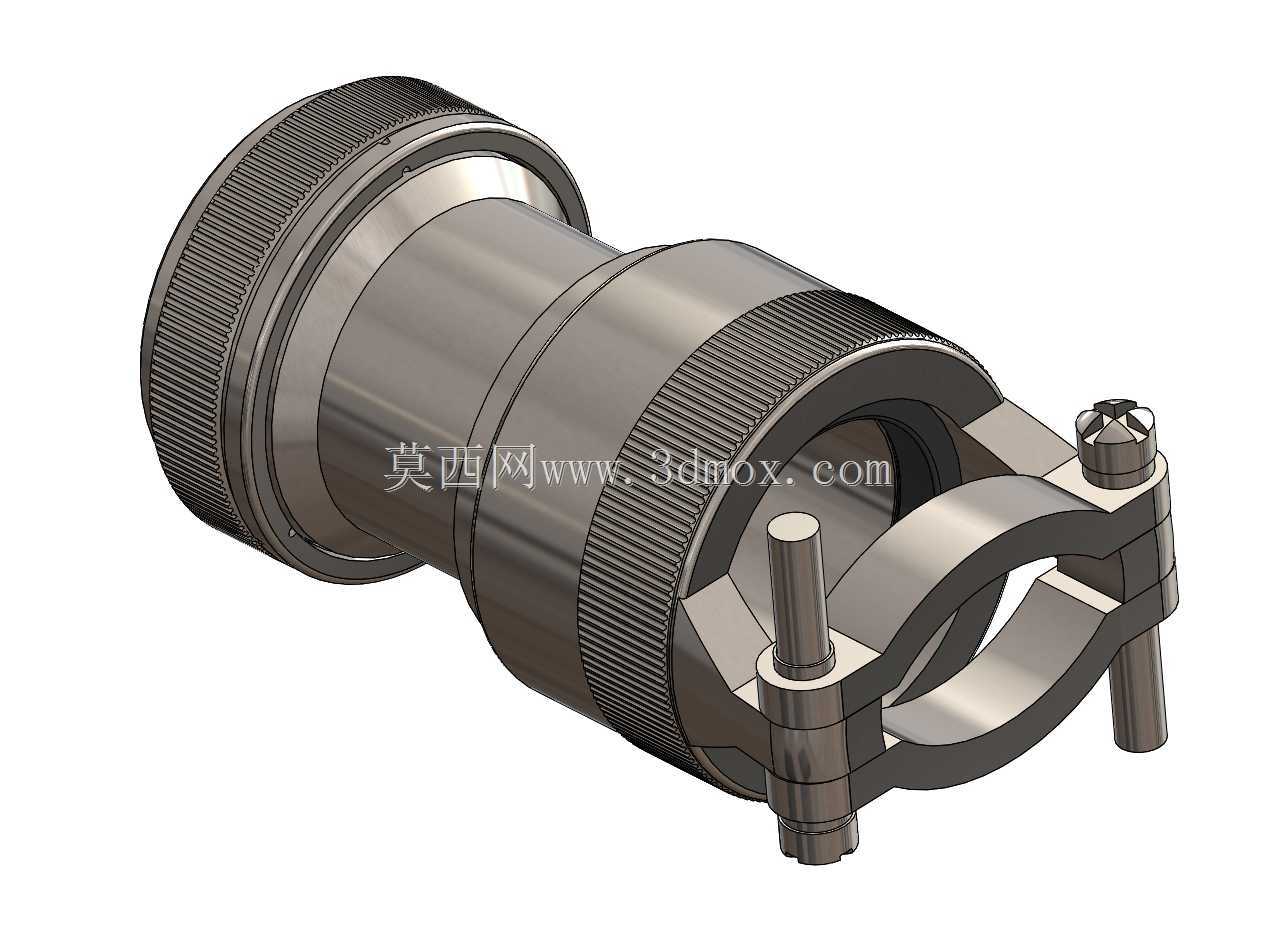

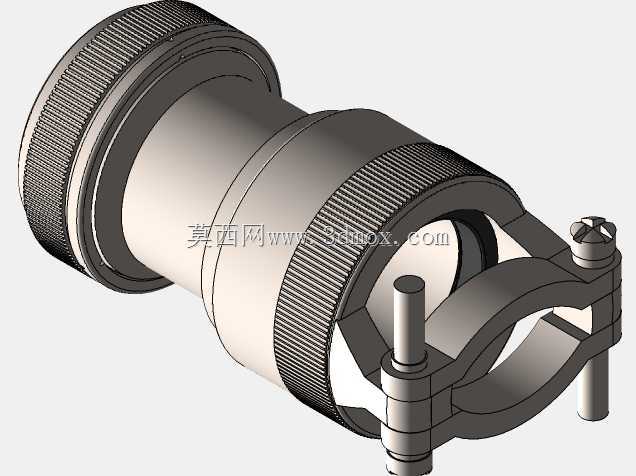

  在工业控制、通讯传输、轨道交通车载信号链路这类存在复杂电磁干扰的布线场景里,线缆与设备端的连接部位始终是EMI防护的薄弱环节——常规连接器尾部缺乏连续屏蔽导通路径,线缆弯折时容易出现芯线应力集中,长期运行后屏蔽层断裂、芯线虚接的故障占现场接线类故障的六成以上,这款直式非环境EMI后壳的结构设计,正是针对这类现场痛点做的定向优化。从结构功能来看,该部件属于圆形连接器的尾部屏蔽附件,核心作用有两个:一是实现连接器尾部与线缆屏蔽层的360度连续导通,把线缆屏蔽层接入设备端的接地回路,阻断外界电磁干扰通过线缆缝隙侵入信号传输路径,同时避免内部传输的高速信号向外辐射造成电磁泄漏;二是通过尾部的夹持结构对线缆进线端做应变消除,抵消线缆受拉扯、

  反复弯折时传递到芯线焊接端的应力,避免焊点脱开、芯线断裂的问题。设计过程中首先要匹配对应规格连接器的接口螺纹尺寸,前端的内螺纹段要和连接器插头的外螺纹做公差配合,选用中等精度的间隙配合公差,既保证现场装配时可以徒手旋入到位,又不会因为配合间隙过大造成屏蔽导通阻抗超标,螺纹尾部设计有一体式的止退台阶,旋合到位后台阶面与连接器端面贴合,避免使用过程中受振动出现螺纹松脱。中部的滚花环是特意做的防滑结构,滚花选用直纹滚花工艺,齿距控制在0.8mm,齿深0.3mm,现场无工具徒手装配时可以提供足够的摩擦力,即使操作人员戴薄劳保手套也能顺利旋紧,不会出现打滑的问题。后段的屏蔽夹持结构采用分体式夹爪设计,夹爪内壁做圆角过渡,

  装配时将线缆屏蔽层翻折在夹爪外侧,旋紧尾部压圈后夹爪均匀收缩,将屏蔽层牢牢压在夹爪与外壳内壁之间,整个导通路径没有断点,屏蔽导通阻抗可以控制在1毫欧以内,满足工业级EMC防护的要求。尾部的出线孔根据适配线缆的外径做匹配设计,孔口做R2的圆弧倒角,避免线缆弯折时孔口锐边割伤线缆外护套,夹爪的收缩行程预留了1.5mm的调节量,可以适配外径公差在±0.5mm范围内的同规格线缆,降低现场选型的适配难度。侧面设计的扳动式锁紧结构,是为了在配对插合后实现连接器的二次锁止,扳杆的转轴采用过盈配合压装在外壳支耳上,扳动到位后锁块卡入配对插座的卡槽内,抗振动性能满足GJB相关标准的要求,在车载、机载这类高振动场景下不会出现意外脱开的问题。安装边界方面,该部件整体为回转体结构,最大外径位于中部滚花环位置,总长度从前端螺纹端面到尾部出线端面的尺寸控制在适配连接器的安装空间要求内,径向最大突出部位为侧面的锁紧扳杆,扳杆在打开状态下的径向突出量不超过20mm,闭合状态下突出量不超过10mm,在高密度布线的机柜内部不会和相邻的连接器产生安装干涉。做三维建模时,要重点关注几个配合面的公差分配:螺纹配合面的同轴度要控制在0.05mm以内,否则旋合后会出现屏蔽层压合不均匀的问题,局部位置接触阻抗超标;夹爪的内圆与前端螺纹的同轴度同样要控制在0.05mm以内,避免压合后线缆偏斜,造成一侧应力集中;锁紧扳杆的转轴孔与锁块工作面的位置度要控制在0.1mm以内,

  保证锁止到位后锁块可以完全卡入卡槽,不会出现锁止虚位。实际选型应用时,需要注意该款后壳属于非环境密封结构,适用于机柜内部、设备舱内部等无防水防尘要求的安装场景,如果是户外暴露、有液体喷淋的场景则需要更换带密封结构的尾部附件,不可直接替换使用。日常维护过程中,该部件不需要额外做润滑保养,检修时只需要检查螺纹是否松脱、夹爪是否压紧屏蔽层、锁紧扳杆是否到位即可,整体结构没有易损件,金属外壳采用铝合金镀镍工艺,表面硬度高,抗腐蚀能力强,可以满足工业场景下十年以上的使用寿命要求。在布线施工时,线缆剥线长度要严格匹配后壳的内部深度,屏蔽层翻折长度要覆盖整个夹爪的接触面,避免屏蔽层翻折过短造成压合面积不足,影响屏蔽效果,同时芯线的预留长度要留有适当的余量,避免后壳旋紧时芯线受到拉扯。
