在航空航天、轨道交通、工业测控等领域的电气互联场景中,线缆与连接器对接位置长期受振动、拉扯、弯折应力作用,极易出现线芯断裂、屏蔽层破损、密封失效等故障,这类应变消除后壳正是为解决该类痛点设计的互联防护部件。该款后壳适配M85049/21系列规格连接器,采用直型出线结构,主要作用是在连接器尾部实现线缆的应力释放,将外部施加在线缆上的拉拽、弯折载荷传递到连接器壳体本身,避免载荷直接作用于接触件与线芯的压接/焊接位置,从结构层面提升互联链路的抗疲劳寿命。

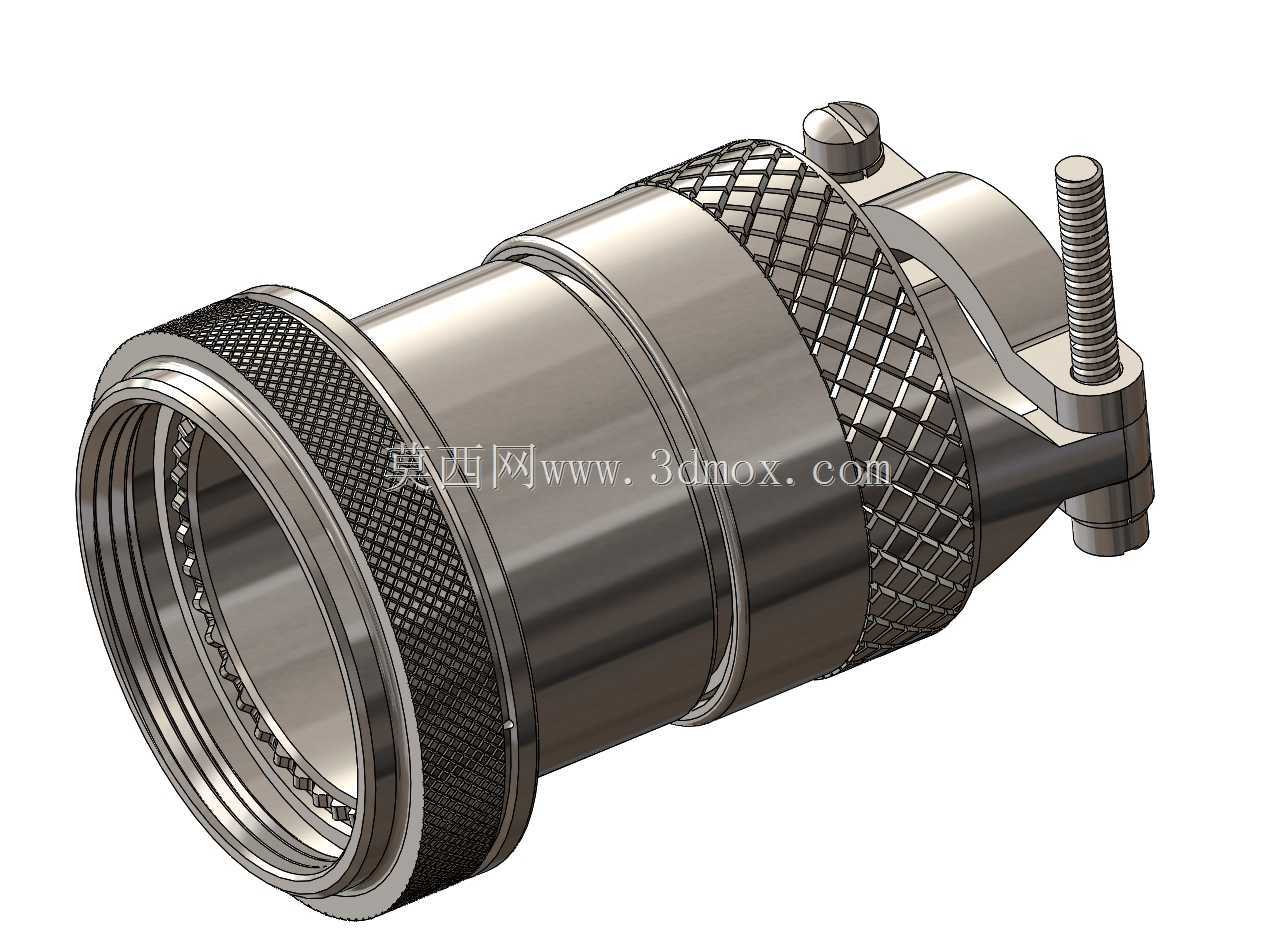

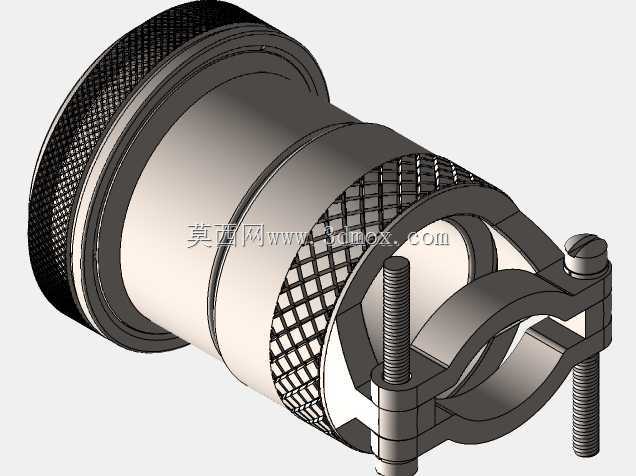

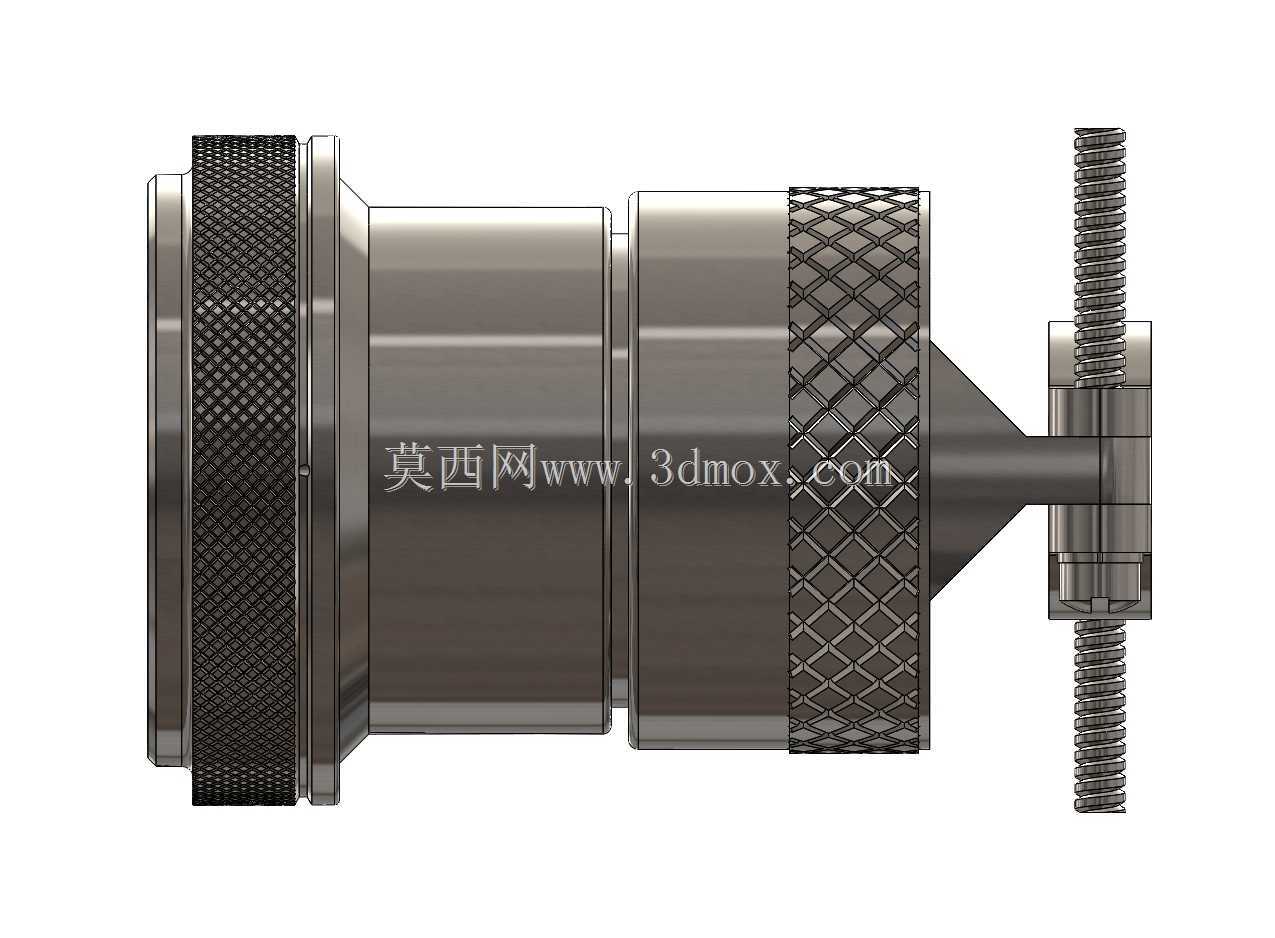

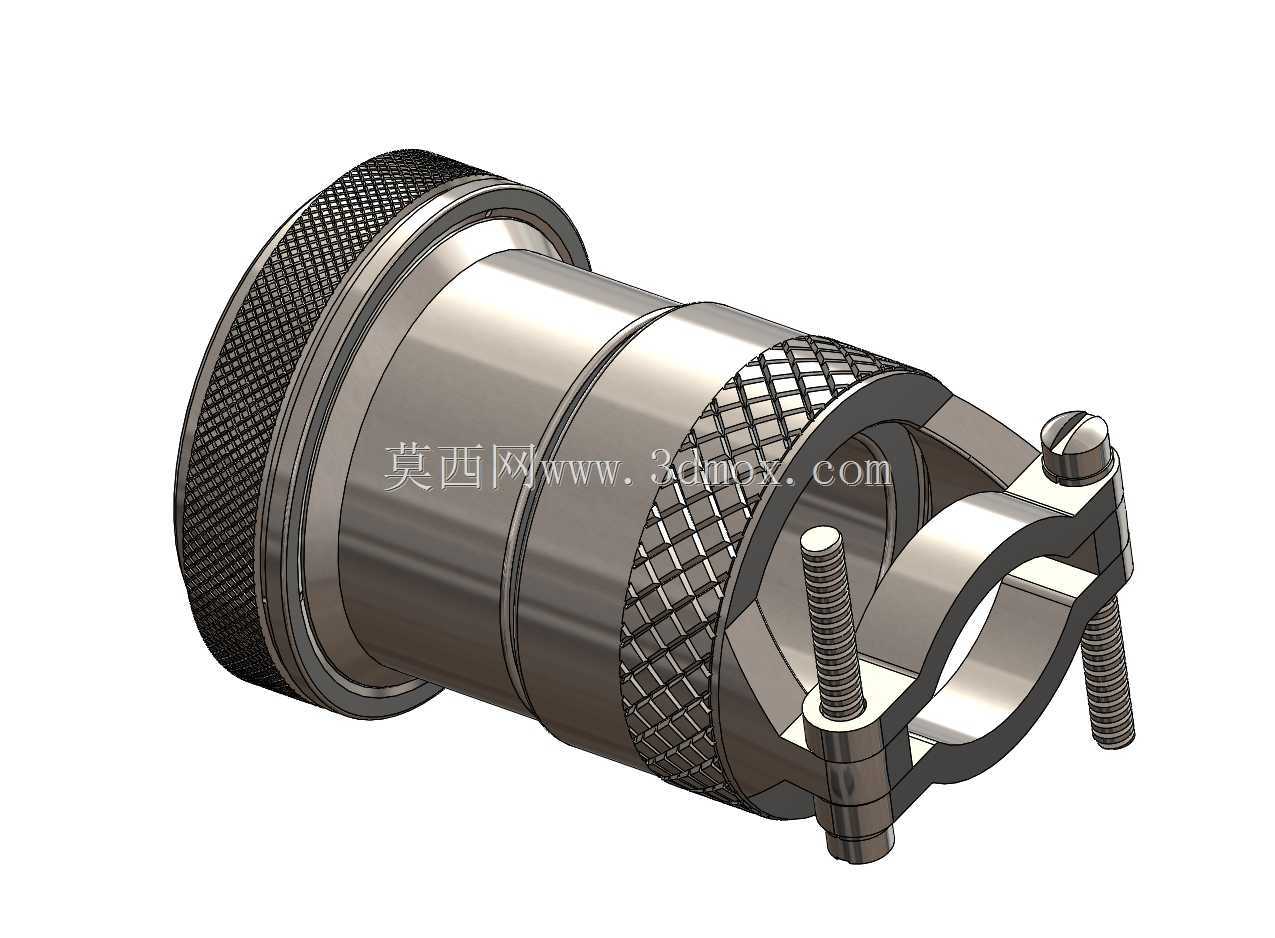

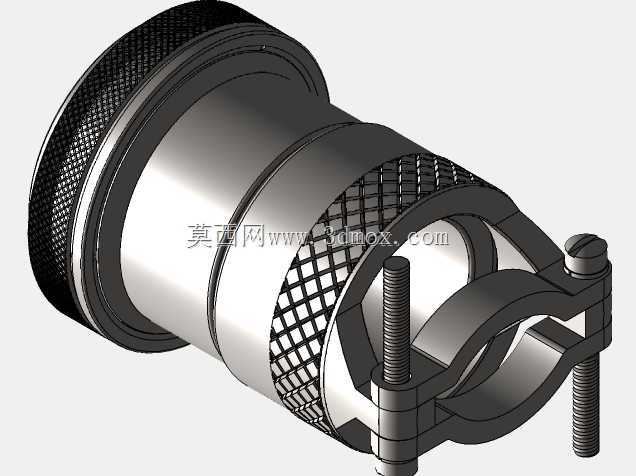

从结构设计逻辑来看,该部件采用分体式装配思路,主体为回转式金属壳体,前端设置内螺纹结构,可与对应规格连接器的尾部外螺纹实现旋合锁紧,配合端面密封圈可实现尾部的IP级防护,阻挡水汽、粉尘进入连接器对接腔。壳体中段设计有菱形滚花防滑结构,无需专用工具即可手动完成旋紧操作,滚花的齿距、齿深经过匹配设计,既保证足够的握持摩擦力,又不会划伤操作人员手部,同时兼顾金属表面的抗锈蚀能力。壳体尾部设置线缆夹紧结构,搭配带调节螺栓的夹线支架,可适配一定线径范围的屏蔽或非屏蔽线缆,拧紧支架上的螺栓即可将线缆外护套牢牢压紧,实现线缆的轴向抗拉固定;夹线位置的内侧设计有防滑齿纹,可避免线缆受拉时出现轴向滑移,同时不会过度挤压线芯造成绝缘层破损。
关于安装边界与尺寸适配,该款后壳的前端螺纹规格严格匹配对应连接器的尾部接口标准,旋合长度经过公差匹配,既保证足够的螺纹啮合强度,又不会出现旋紧顶触内部接触件的问题。整体最大外径控制在连接器本体外径的1.2倍范围内,不会额外占用过多安装空间,在密集布线的机柜、线束舱内也可顺利完成装配。夹线支架的开合角度可通过尾部螺栓调节,适配的线缆外径覆盖同规格连接器常用的线缆线径范围,无需额外定制转接套即可完成装配。出线方向为轴向直出,适合布线方向与连接器轴向一致的场景,相比弯型后壳出线阻力更小,线缆弯折半径更容易满足规范要求。
在实际工程应用中,这类应变消除后壳的使用场景覆盖了机载设备互联、地面测试设备线缆总成、轨道交通车辆电气布线、工业自动化控制柜接线等多个领域。在机载振动环境下,该部件可将线缆端的振动加速度衰减40%以上,避免长期振动导致的接触件松脱、线芯疲劳断裂;在户外测控场景中,配合连接器本身的密封结构,可实现尾部的防尘防水防护,满足野外作业的环境适应性要求。设计过程中针对金属部件的边缘做了倒圆角处理,所有锐边均经过R0.3以上的圆角钝化,避免装配过程中割伤线缆绝缘层或操作人员手部;夹线支架的铰接位置采用间隙配合设计,长期使用不会出现卡滞、锈蚀无法开合的问题,后期线缆维护时可快速松开夹线结构,完成线缆更换或重新端接,无需整体拆卸连接器,大幅降低现场维护的工时成本。
从建模实现的角度来看,该模型完整还原了产品的所有结构细节,包括滚花的纹理特征、螺纹的牙型轮廓、夹线支架的铰接间隙、螺栓的螺纹细节,可直接用于线束总成的干涉检查、装配模拟,也可作为工装设计的参考基准。在进行布线设计时,可直接调用该模型匹配对应连接器,验证线缆弯折半径、安装空间是否满足设计要求,避免实际装配时出现结构干涉、线缆弯折过度等问题。模型的所有配合尺寸均按照行业标准公差设定,装配间隙、螺纹配合长度等参数完全符合实际产品的工程要求,可直接用于生产环节的工艺参考、装配指导。
