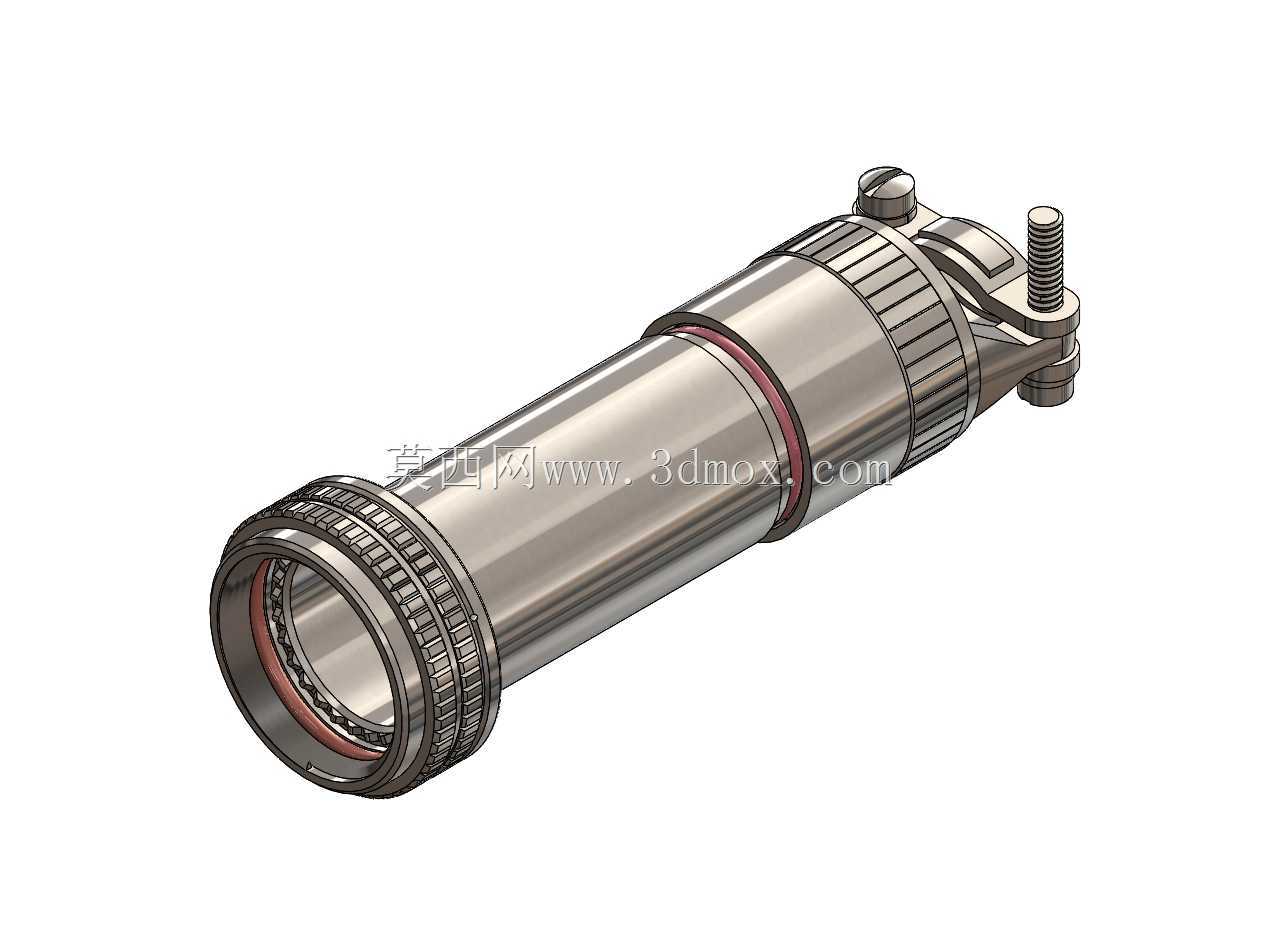

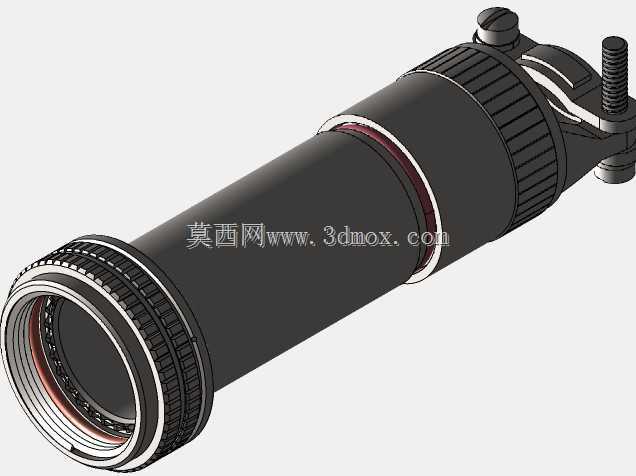

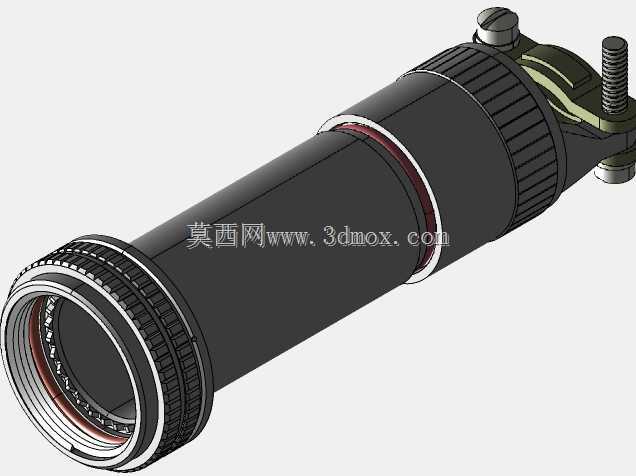

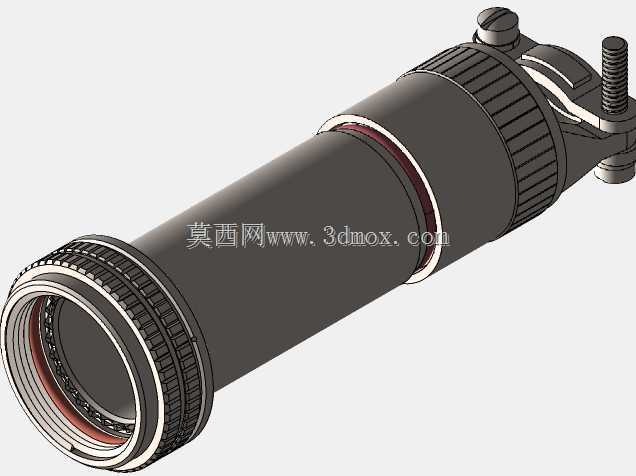

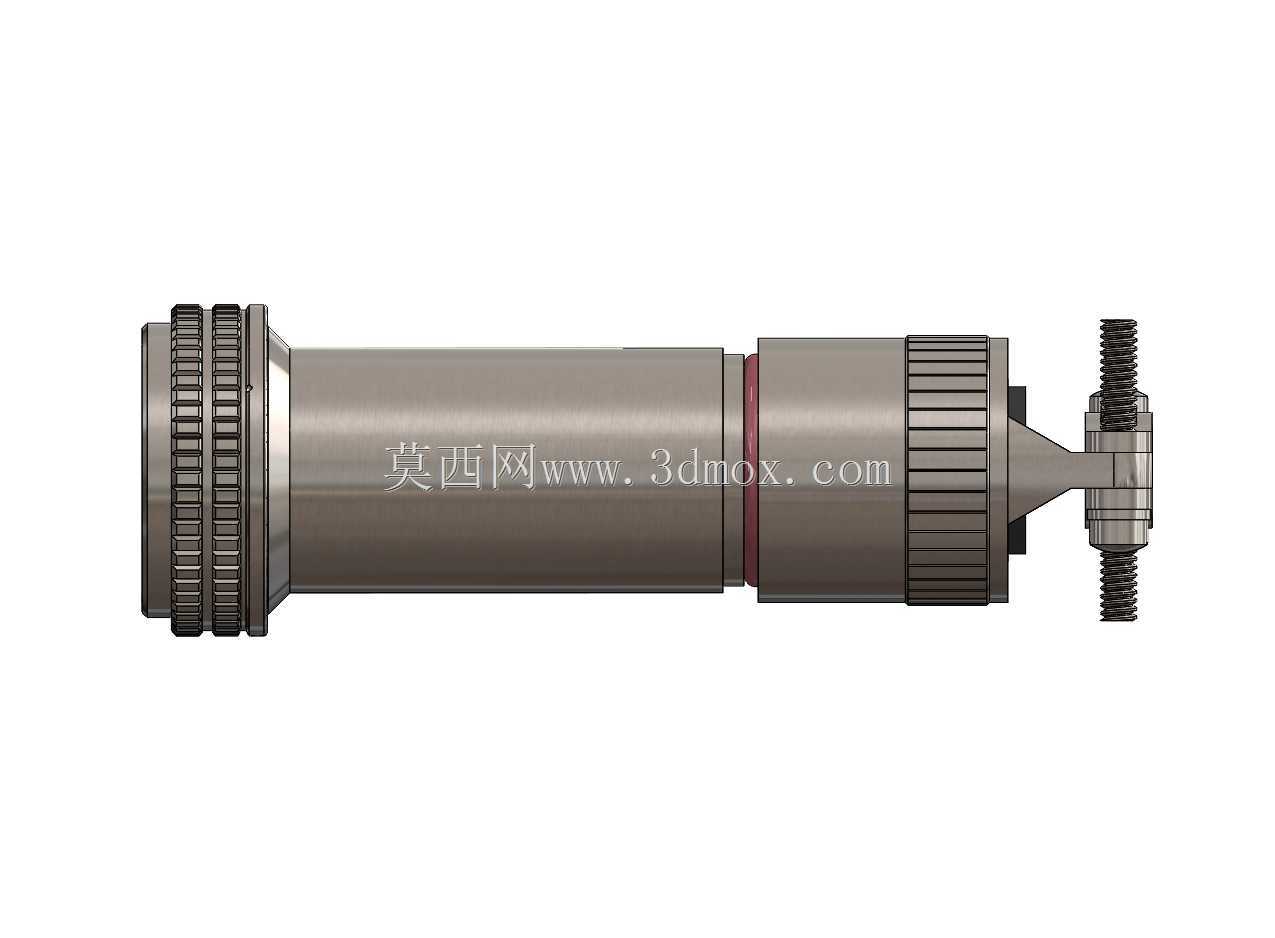

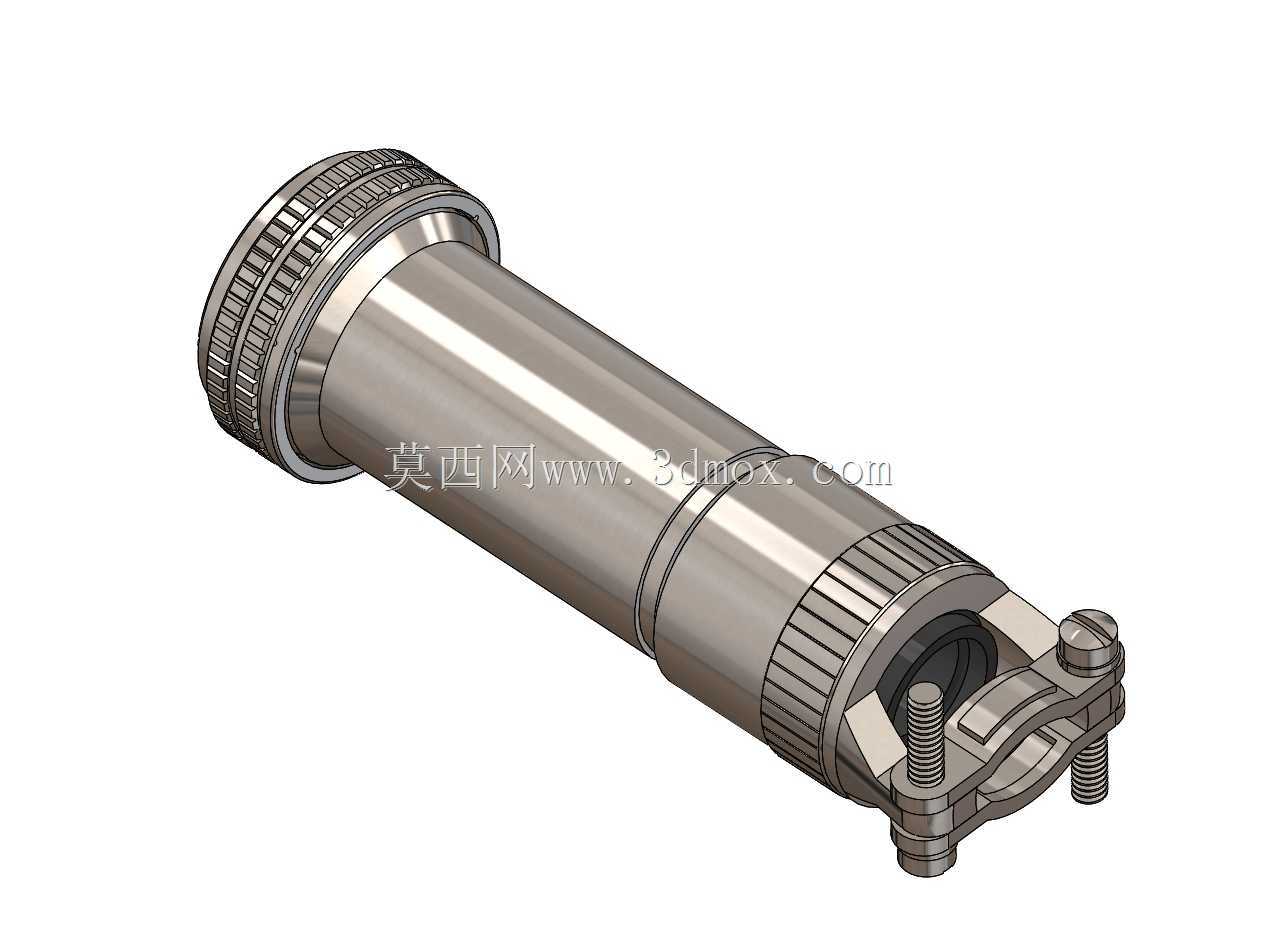

直形EMI后壳应变消除连接器结构

　　在工业控制、通讯基站、轨道交通车载信号传输这类存在复杂电磁干扰的布线场景里，线缆端接位置的应变消除与电磁屏蔽性能，直接决定了整套信号链路的运行稳定性。这款直形结构的EMI后壳应变消除组件，正是针对这类严苛布线环境开发的端接防护部件，区别于常规弯角式出线结构，直形出线的设计更适配机柜内部垂直布线、设备面板后侧水平直连的安装场景，不会额外占用侧向布线空间，在高密度布线的机柜内部可以有效减少线缆弯折半径不足带来的芯线断裂隐患。从实际功能逻辑来看，这款部件同时承担了两项核心作用：其一是线缆端接位置的应力释放，在线缆受到外部拉扯、弯折、振动载荷时，结构上的夹紧环与尾部密封结构可以将外力分散到壳体整体，

　　避免载荷直接作用在内部接触件的焊接点或压接位置，杜绝长期振动环境下出现的接触不良、芯线脱焊故障；其二是电磁干扰屏蔽功能，金属材质的壳体配合端部的导电接触环，安装后可以与对接连接器的金属外壳形成连续的导电屏蔽腔体，将内部传输的高频信号与外部的电磁辐射环境完全隔离，既可以避免外部强电磁干扰侵入信号链路造成传输误码，也能防止内部高频信号向外辐射干扰周边其他敏感电子元件。在设计思路上，这款结构没有采用复杂的一体化加工方案，而是采用了分体装配式设计，主体壳体采用车削加工成型，表面做了防滑滚花处理，既可以提升手动插拔操作时的摩擦力，也能在装配过程中提供工装夹持的受力面；侧面的锁紧螺栓组件采用铰接式安装结构，

　　不需要完全拧下螺母即可完成壳体的开合与线缆穿装，现场布线作业时可以大幅提升装配效率，同时避免小零件在施工现场掉落丢失。尾部的夹紧结构采用了分段式卡爪设计，配合橡胶密封环，可以适配一定线径范围内的屏蔽线缆，不需要针对不同线径定制专属配件，降低了现场备件的库存压力。从安装边界来看，这款直形壳体的整体轴向长度控制在常规连接器后壳的尺寸范围内，最大外径满足高密度机柜的间距要求，不会出现相邻连接器安装干涉的问题；端部的对接螺纹尺寸与同系列标准连接器完全适配，不需要修改现有面板的开孔尺寸即可直接替换原有普通后壳，对于已经完成布线的存量设备改造场景十分友好，不需要重新端接线缆即可完成抗干扰性能升级。在结构细节处理上，

　　壳体内部预留了屏蔽层压接的位置，现场装配时可以将线缆的金属编织屏蔽层翻折在壳体内部的导电衬垫位置，合上壳体后即可实现360度连续屏蔽，不存在屏蔽缝隙；壳体上的铰接位置做了限位结构，开合角度控制在合理范围内，既可以满足穿线操作的空间需求，也不会因为开合角度过大造成铰接轴脱出。在长期运行的可靠性层面，金属壳体的材质选择兼顾了结构强度与耐腐蚀性能，可以适应工业现场的潮湿、盐雾环境，表面的镀层不会因为长期插拔出现脱落掉屑的问题，避免金属碎屑掉落到设备内部造成电路短路隐患；尾部的橡胶密封件采用耐油耐老化的橡胶材质，长期接触工业润滑油、清洗剂也不会出现开裂硬化的问题，可以维持稳定的线缆夹紧力与密封性能。在实际选型应用中，这类结构多用于高频信号传输、工业以太网、伺服电机编码器信号传输的线缆端接位置，尤其是在变频器、伺服驱动器这类本身存在强电磁辐射的设备周边，普通的塑料后壳无法提供有效的电磁屏蔽，很容易出现信号传输丢包、编码器计数偏差的问题，更换这类金属EMI后壳的应变消除组件后，可以在不更换原有连接器接触件的前提下，以极低的改造成本提升整套信号链路的抗干扰能力，同时提升线缆端接位置的抗拉伸、抗弯折性能，减少现场运维的故障排查工作量。
