M85049系列EMI应变消除直形后壳结构

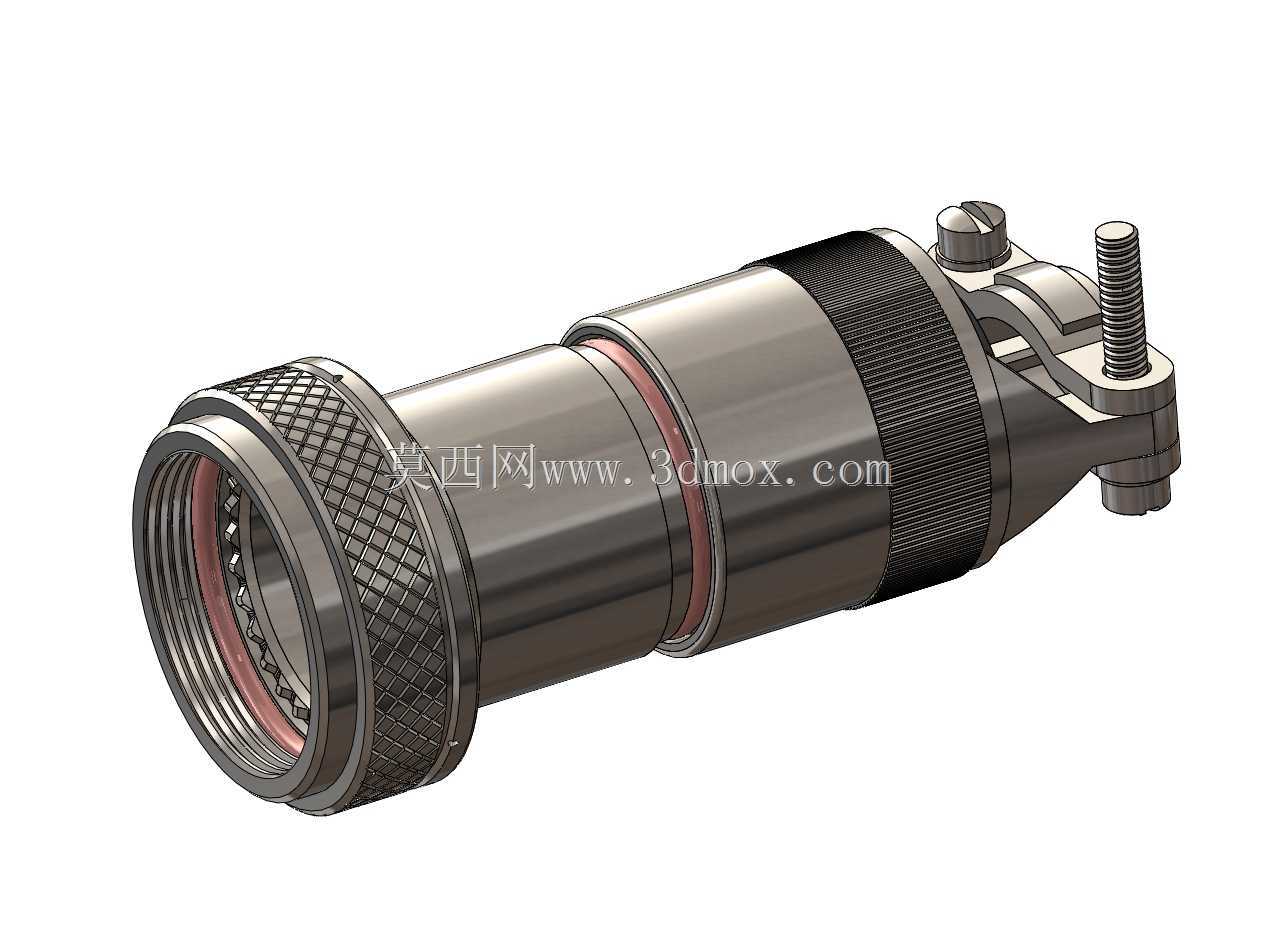

　　在军用航空、地面通信基站、工业测控设备的线缆互联场景中，连接器尾部的应变消除与电磁屏蔽结构，是保障信号传输稳定性的核心部件之一，本次涉及的M85049/18系列直形EMI后壳，正是针对高电磁干扰环境下的圆形连接器配套需求开发的结构件。从实际使用场景来看，这类后壳主要适配符合美军标MIL-DTL-38999系列的圆形航空连接器，安装在连接器插头的尾部位置，一方面承担线缆与连接器衔接处的应力释放作用，避免设备运行过程中线缆反复弯折、拉扯导致的芯线断裂、接触件松脱故障，另一方面通过全金属屏蔽结构实现360°电磁干扰屏蔽，阻断外界电磁噪声从线缆衔接缝隙侵入信号通路，同时防止内部传输的高频信号向外辐射泄露，满足复杂电磁环境下的电磁兼容要求。

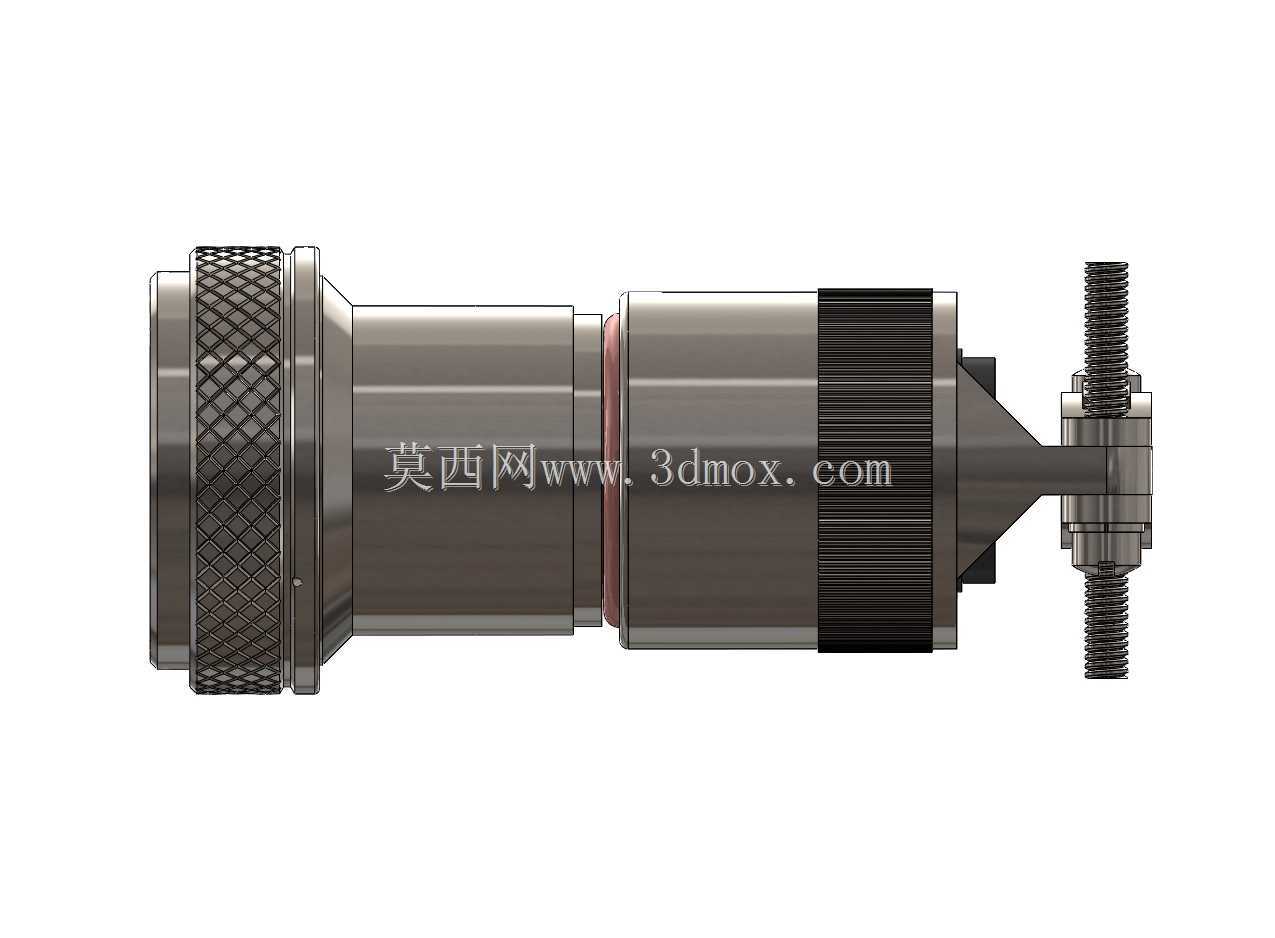

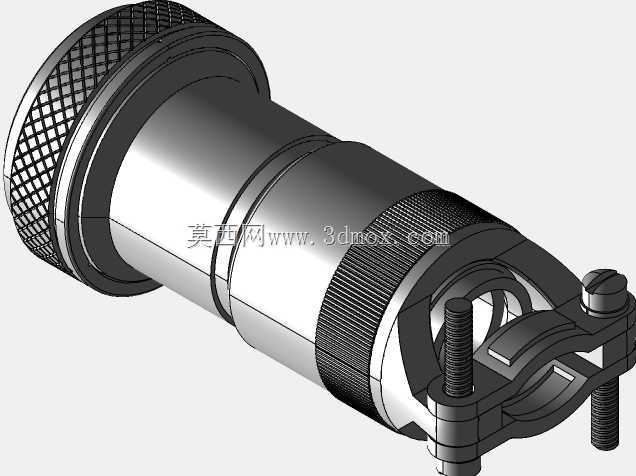

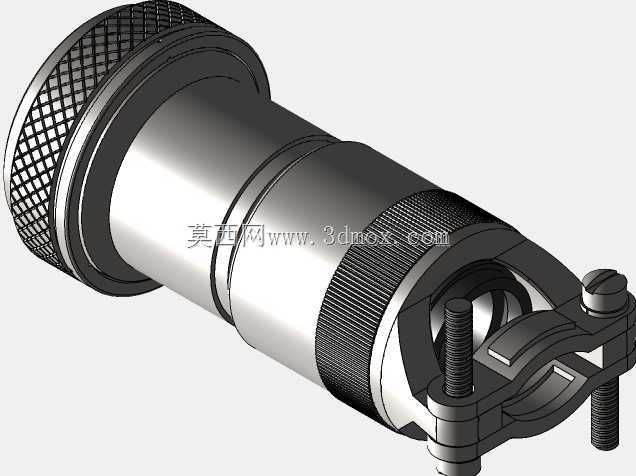

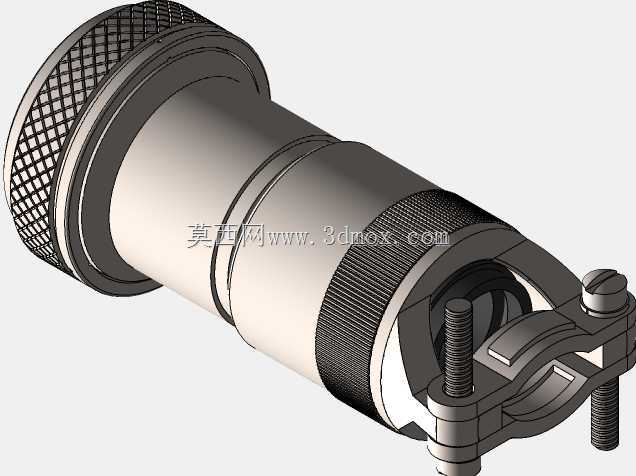

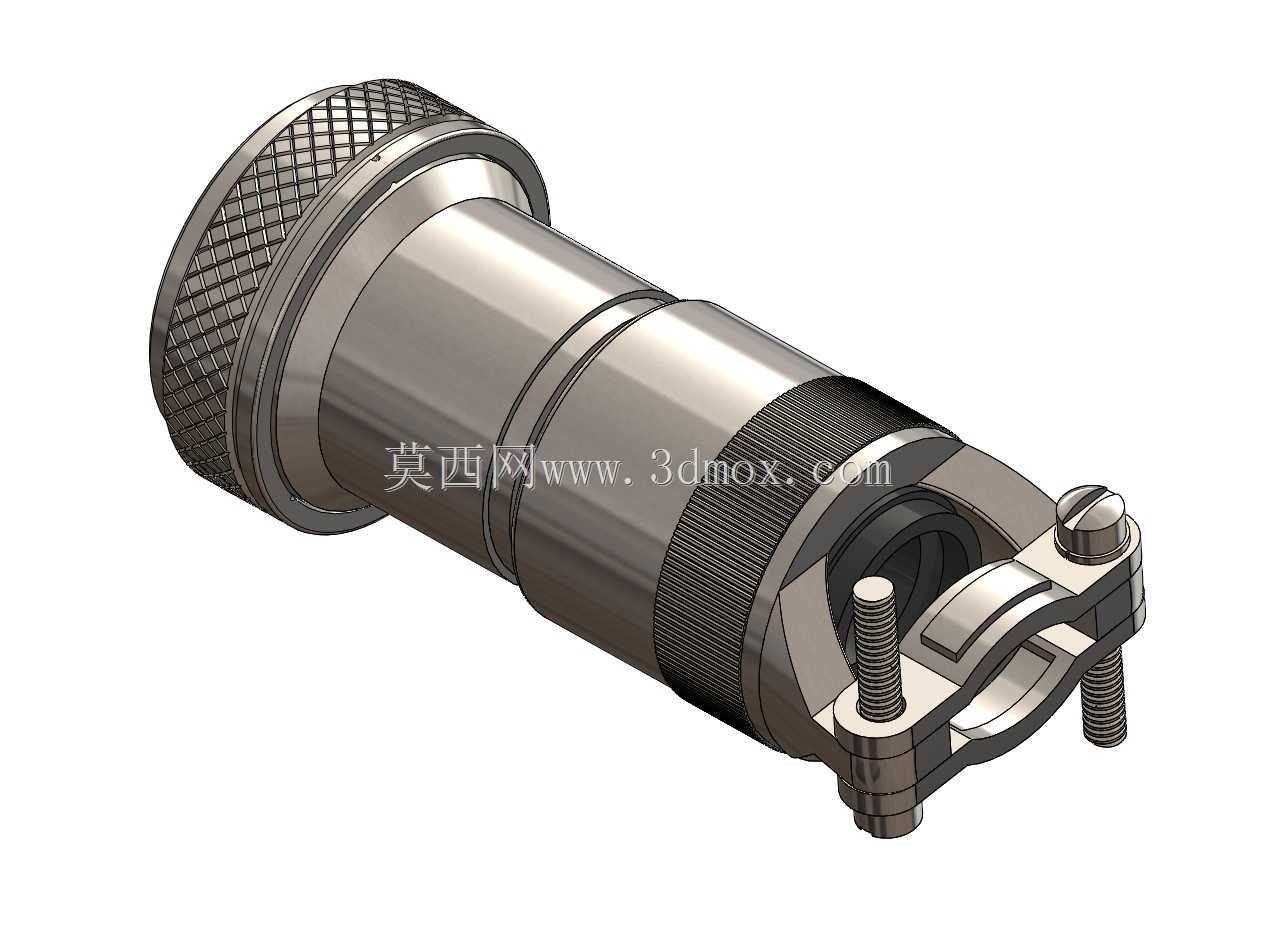

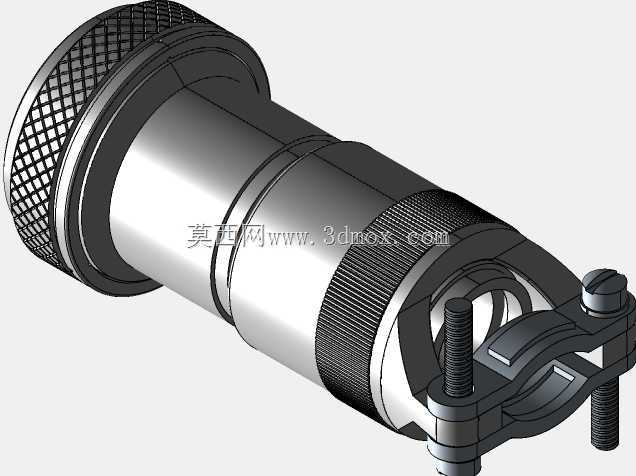

　　从功能特性上看，该后壳采用直形出线设计，适配18号壳体规格的连接器，整体为全金属加工结构，表面做硬质阳极氧化处理，兼顾耐磨性能与导电屏蔽效能。尾部的夹紧结构采用侧面螺钉锁紧的夹线设计，可适配对应外径范围的屏蔽线缆，安装时将线缆屏蔽层翻折在夹线环与后壳内壁之间，拧紧锁紧螺钉后即可实现屏蔽层与后壳的可靠导通，同时夹紧线缆外护套，提供足够的拉脱阻力，满足GJB相关标准中对线缆拉脱力的要求。靠近连接器对接端的位置设置有两道环形密封槽，可配套安装O型橡胶密封圈，实现后壳与连接器壳体之间的IP67级密封，防止水汽、沙尘进入连接器内部，适配户外、舰载、高湿高尘等恶劣使用环境。后壳中部的滚花纹理设计，并非装饰用途，而是为了在无工具的情况下，方便操作人员手动拧动后壳完成与连接器的螺纹啮合，滚花的齿距与深度经过优化，即使佩戴防滑手套也能获得足够的摩擦力，避免拧紧过程中出现打滑。

　　从设计思路层面拆解，该结构首先围绕电磁屏蔽的连续性做了针对性优化：整个后壳无拼接缝隙，采用整体棒料车削加工成型，避免了拼接结构带来的屏蔽效能下降问题；与连接器连接的螺纹采用精密配合公差，拧紧后螺纹副之间的导电接触电阻控制在毫欧级，保证屏蔽通路的低阻抗特性。其次是应力消除的结构设计，尾部的夹线部位做了圆角过渡处理，避免夹紧后线缆外护套被锐边切割，同时夹线环的内表面做了细密的防滑齿，增大与线缆护套之间的摩擦力，在承受规定拉力时不会出现线缆滑移。另外，结构上预留了足够的线缆弯曲半径空间，后壳内部的出线通道做了喇叭口过渡，线缆在出线位置不会出现硬弯折，长期振动工况下也不会出现芯线疲劳断裂的问题。

　　关于外形尺寸与安装边界，该后壳与连接器连接的接口螺纹符合M85049标准规定的18号壳体配套尺寸，安装时不需要额外修改连接器的原有结构，可直接与同规格的标准连接器插头旋合，互换性满足军标配件的通用要求。整体轴向长度控制在合理范围内，不会因为加装后壳导致线缆端接部位的长度过大，在设备内部布线空间紧张的场景下也能顺利安装。尾部夹线结构的锁紧螺钉采用标准内六角规格，使用常规的内六角扳手即可完成锁紧操作，螺钉做了防脱设计，拧松到最大位置时不会从后壳上脱落，避免现场安装时出现零件丢失的问题。径向最大尺寸与连接器插头的最大外径保持协调，多组连接器密集排布时，相邻后壳之间不会出现干涉，满足高密度布线的安装需求。在实际选型过程中，需要注意该后壳适配的线缆外径范围，以及对应连接器的键位、壳体号，避免出现适配错误，安装时需要按照规定的扭矩拧紧锁紧螺钉，既要保证足够的夹紧力与屏蔽接触压力，又要避免扭矩过大导致夹线环变形、线缆护套被压坏的问题。
