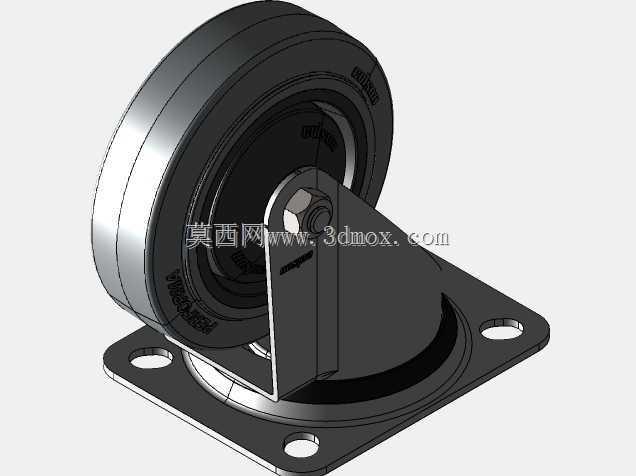

125mm旋转叉式重载万向脚轮结构设计

　　在工业物流周转、车间设备移位、轻型自动化输送线配套、商用柜体移动支撑等场景中，万向脚轮是决定设备移动灵活性与停靠稳定性的核心配套部件，这款旋转叉结构的脚轮针对中载移动场景设计，适配多数需要频繁转向移位的工业与商用设备。从实际选型适配角度看，这类脚轮常被用在中型工具车、车间物料周转车、自动化设备移动机架、商用冷链柜体、小型试验设备台架上，既需要承受设备静置与移动过程中的垂直载荷，也要应对转向时的侧向扭力，还要适配车间环氧地坪、水泥地面、硬化地砖等常见行走路面，避免行走过程中出现卡滞、异响、轮面过度磨损的问题。这款脚轮采用顶部方形法兰安装结构，安装板上预留四个对称分布的螺栓过孔，安装时可直接通过螺栓与设备底部的安装梁锁紧固定，

　　不需要额外加工复杂的连接结构，适配多数标准设备底部的安装孔位布局，安装边界清晰，不会与设备底部的走线槽、加强筋结构产生干涉。旋转叉部分采用弯折成型的金属支架结构，支架与轮体的连接轴处设置了耐磨衬套，轮体转动时的摩擦阻力更低，长期使用也不会出现轴孔磨损松旷的问题；顶部的旋转回转结构内置推力轴承结构，转向时不需要施加过大的外力就能轻松调整行进方向，即使在设备满载状态下，转向操作也不会出现卡滞、偏转阻力过大的情况。轮体采用高弹性的耐磨复合材质，轮面做了微弧面设计，行走过程中与地面的接触压强分布更均匀，既可以降低滚动阻力，也能减少轮面压痕对地坪的损伤，同时轮面材质具备一定的减震效果，在经过地面微小接缝、细小杂物时不会产生明显的颠簸，

　　也能降低移动过程中的运行噪音，适合对噪音控制有要求的车间、商用场景使用。从设计思路上看，这款脚轮在结构设计时优先平衡了承载能力与结构自重，支架部分通过合理的弯折加强筋结构提升整体刚性，不需要采用过厚的板材就能满足额定载荷下的强度要求，避免了脚轮自重过大增加设备整体负载的问题；轮体与支架的连接部位做了防松设计，长期颠簸使用也不会出现连接螺母松脱的问题，回转部位的密封结构可以阻挡地面的灰尘、细屑进入旋转摩擦面，延长脚轮的维护周期，减少日常运维的工作量。在实际选型匹配时，需要注意单轮的额定承载能力要预留足够的安全余量，通常四个脚轮配套使用时，总承载能力要按照设备总重的1.5-2倍来核算，避免局部过载导致轮体变形或者支架断裂；

　　安装时要保证四个脚轮的安装面处于同一平面，避免单个脚轮悬空导致受力不均，加速局部磨损。这类旋转叉万向脚轮相比定向脚轮，最大的优势是可以实现360度无死角转向，在狭窄的车间通道、拥挤的商用空间内也能灵活调整设备位置，不需要预留过大的转弯半径，对于空间利用率要求较高的场景十分适配。轮体的轮毂部分采用金属嵌件结构，与中心轴的配合精度更高，高速推行时不会出现轮体摆动的问题，支架的表面做了防锈涂层处理，在潮湿的车间环境、偶尔接触水渍的使用场景下也不会轻易出现锈蚀，延长整体使用寿命。在结构细节上，旋转叉的开口尺寸做了精准控制，轮体转动时不会与支架侧壁产生摩擦，轮体两侧的间隙均匀，即使在轮面有轻微磨损的情况下也不会出现偏磨的问题；顶部安装法兰的平面度控制在合理公差范围内，安装后脚轮的垂直精度有保障，不会出现轮体倾斜导致的行走跑偏、单侧磨损过快的问题。对于结构设计从业者来说，这类脚轮的模型可以直接复用在各类移动设备的机架设计中，不需要从零开始绘制脚轮结构，只需要核对安装孔位尺寸、整体高度尺寸、轮体直径参数是否匹配自身设计需求即可，能大幅缩短设备整体的设计周期，也能保证选型的脚轮与实际采购的标准件尺寸一致，避免出现安装干涉的问题。在三维建模过程中，这类脚轮的结构细节还原需要重点关注回转部位的配合间隙、支架的弯折圆角、安装孔的位置度公差，保证模型导入装配体后可以真实模拟实际安装状态，避免后续生产装配时出现尺寸不匹配的问题。
