M85049系列直收缩护套适配连接器

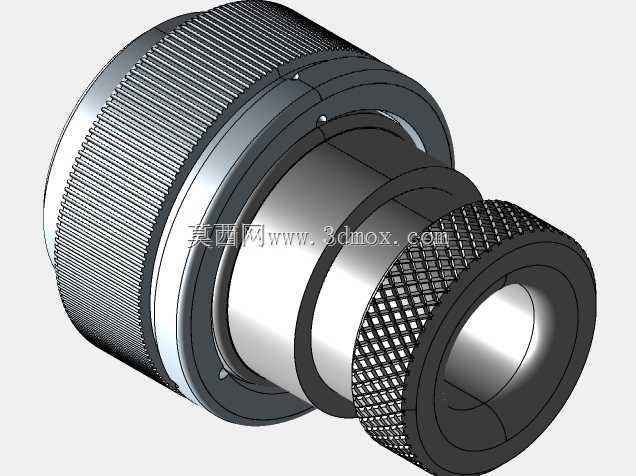

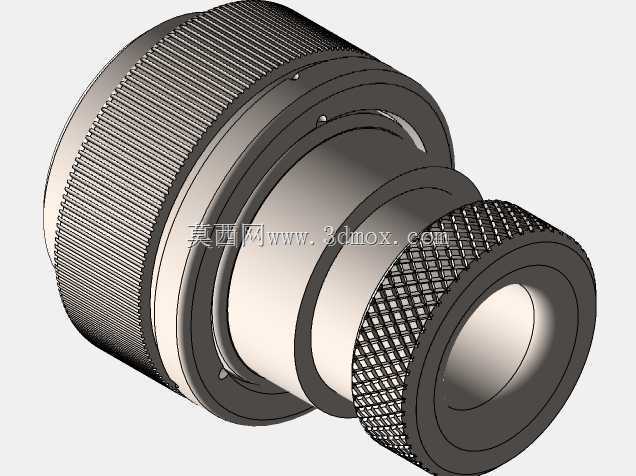

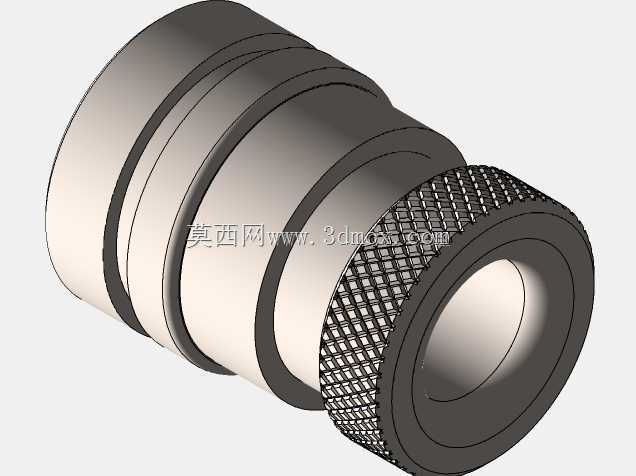

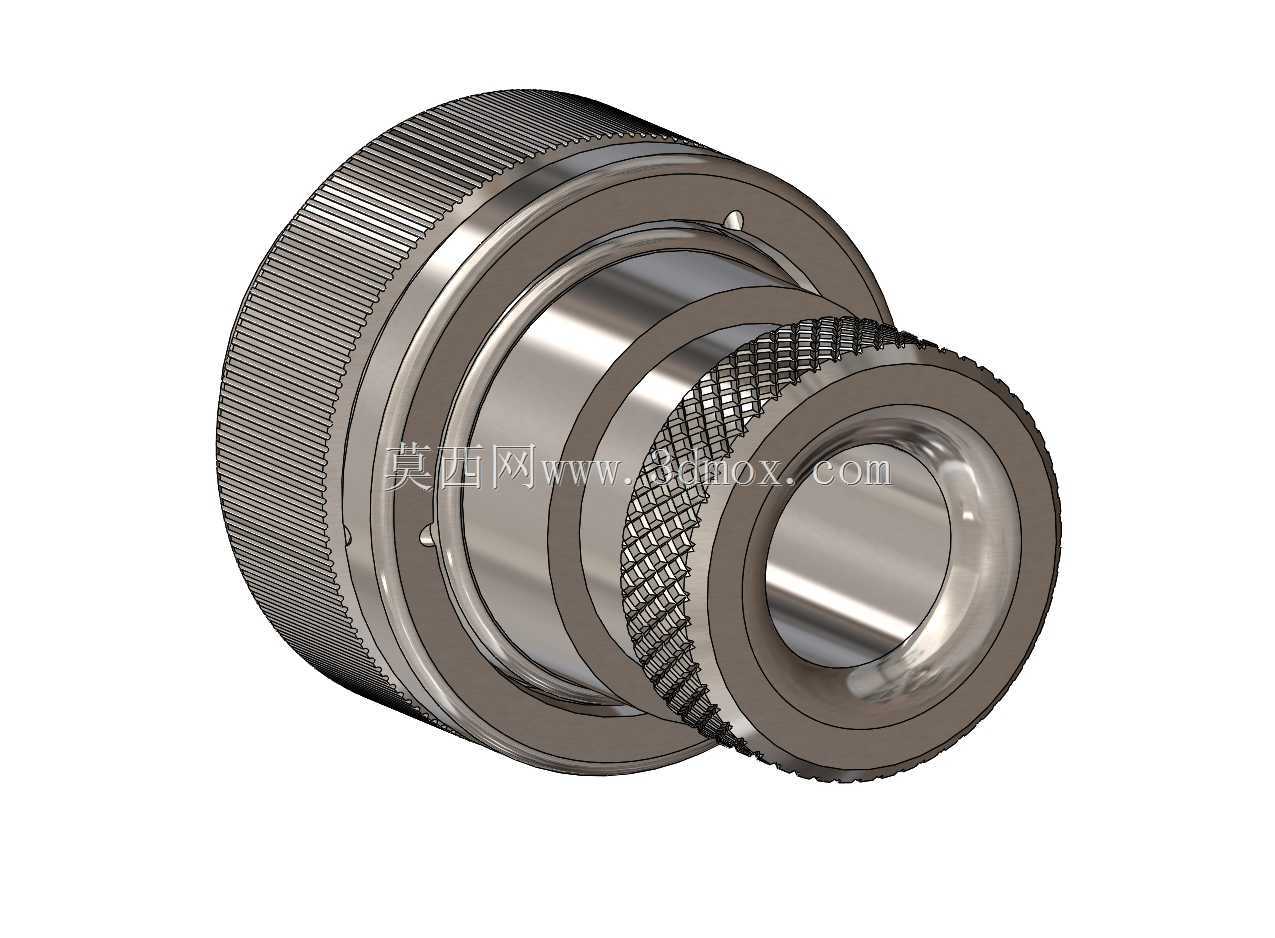

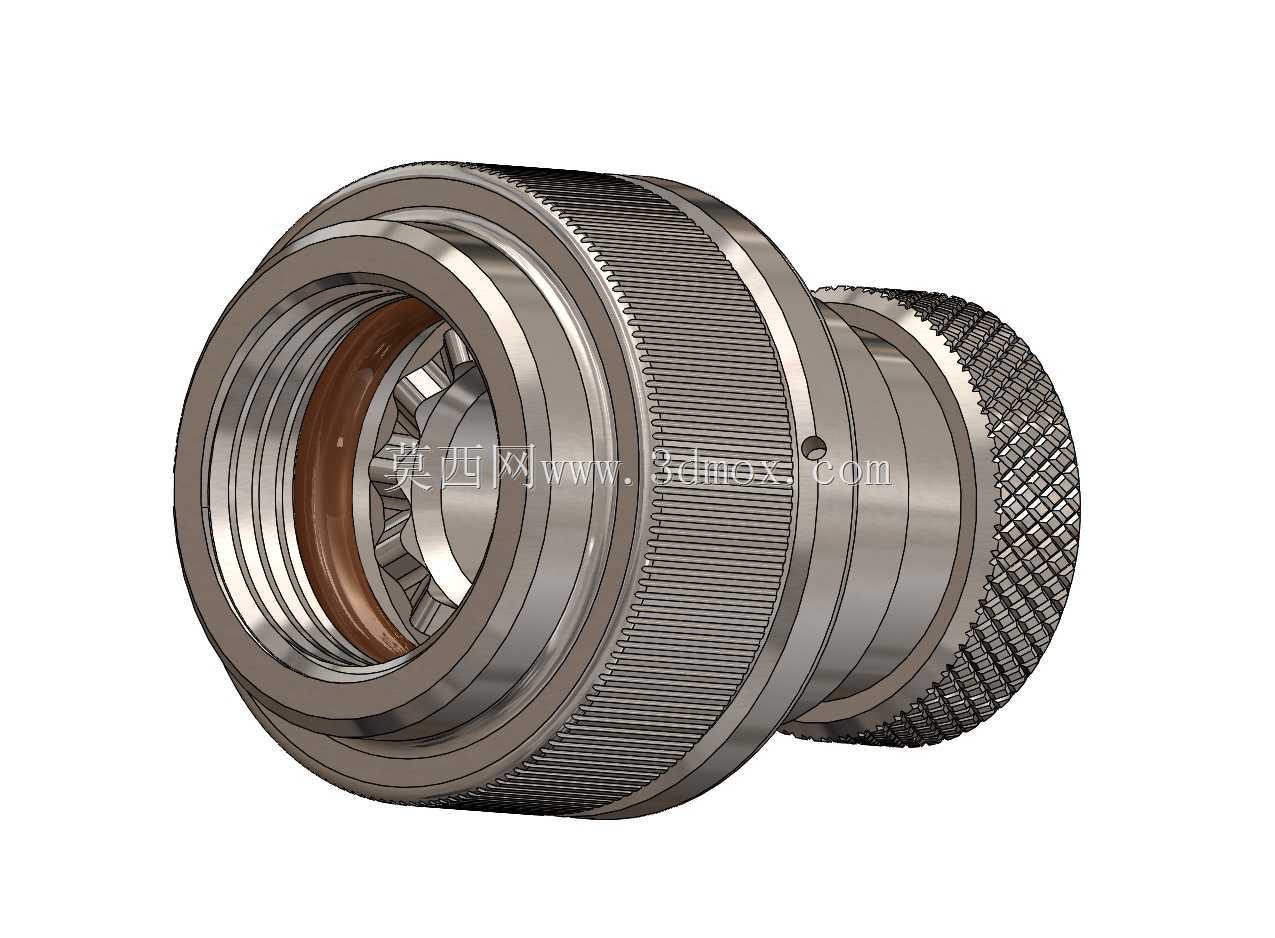

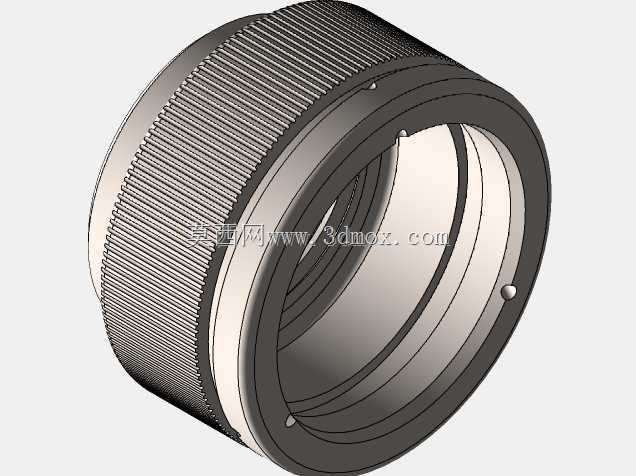

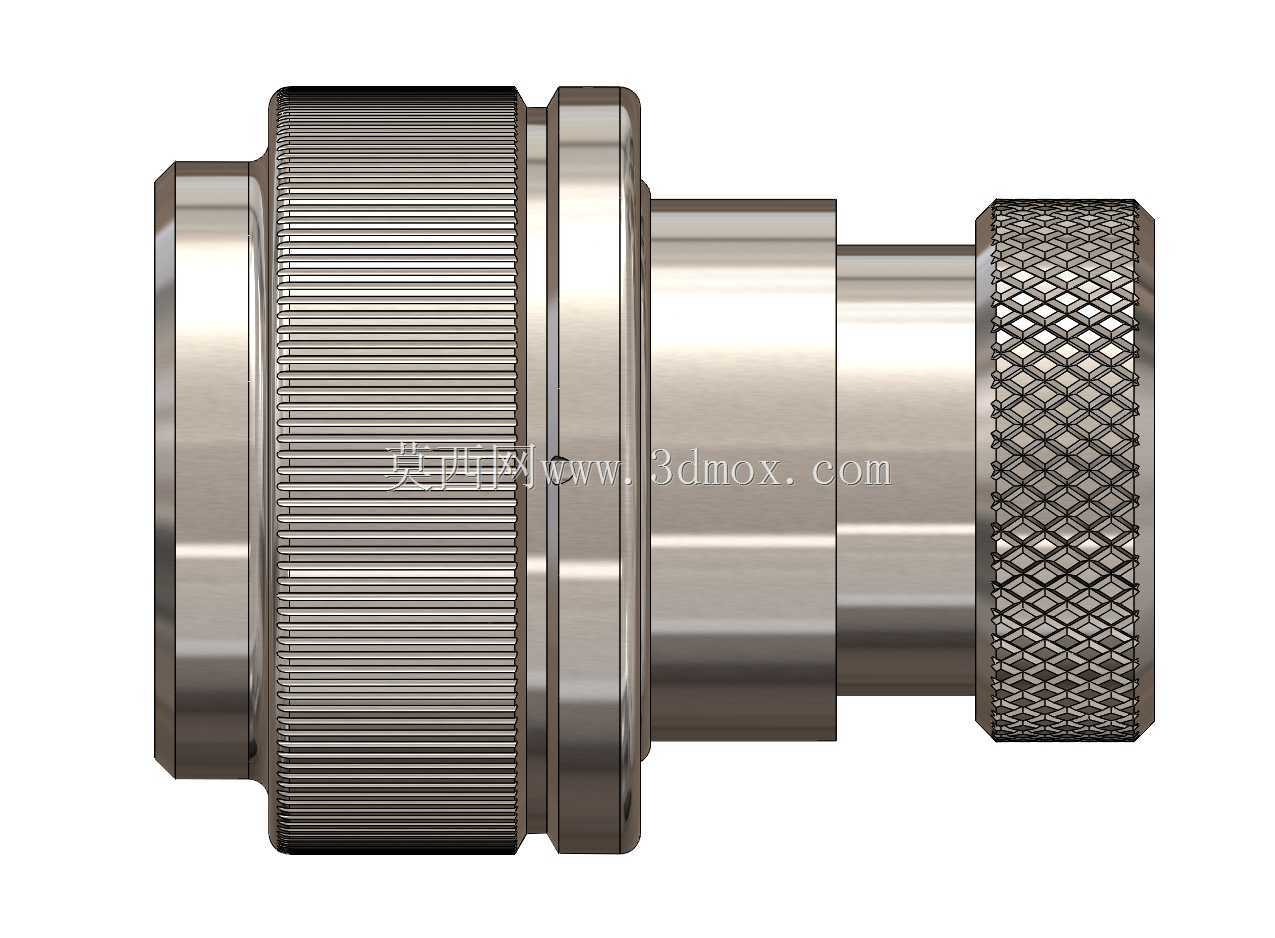

　　在航空机载设备、地面军工通讯系统、工业重型测控机柜的线缆互联场景中，线缆端部与设备端口的连接可靠性直接决定整套系统的运行稳定性，尤其是存在振动冲击、温变循环、油污侵蚀的复杂工况下，普通接插件很容易出现松脱、密封失效、线缆根部弯折断裂的问题，这款适配M85049标准的直收缩护套适配器，就是针对这类严苛工况开发的互联配套结构。从实际使用场景来看，这类适配器主要用在圆形连接器的尾部，一端通过标准内螺纹与连接器主体的尾部外螺纹旋合锁紧，另一端通过收缩结构抱紧穿入的线缆外护套，既可以实现连接器尾部的应力释放，避免线缆在拖拽、弯折过程中，线芯与连接器接触件的焊接位置直接承受拉扯力，又能在连接处形成连续的密封屏障，阻挡外界的水汽、粉尘、切削液进入连接器内部，保障接触件的导电性能稳定。做结构设计的时候，首先要匹配对应规格连接器的尾部螺纹参数，螺纹的旋合长度要满足军标连接的锁紧力矩要求，不能出现旋合过短导致抗振松脱能力不足，也不能旋合过长导致装配时顶到连接器内部的接触件尾部，造成接触件移位、插合干涉。壳体的外形设计上，靠近连接器的一端做了直纹滚花结构，这个结构不是为了装饰，是考虑到现场装配的时候，很多工况没有专用扳手，操作人员可以直接用手拧动实现预紧，滚花的齿距和齿深都经过适配，既不会因为齿太尖锐划伤操作人员的手部，又能提供足够的摩擦力，手上沾有少量油污的时候也能顺利拧动，不会打滑。靠近线缆端的部分做了网纹滚花，这个位置是收缩护套的压紧调节区域，

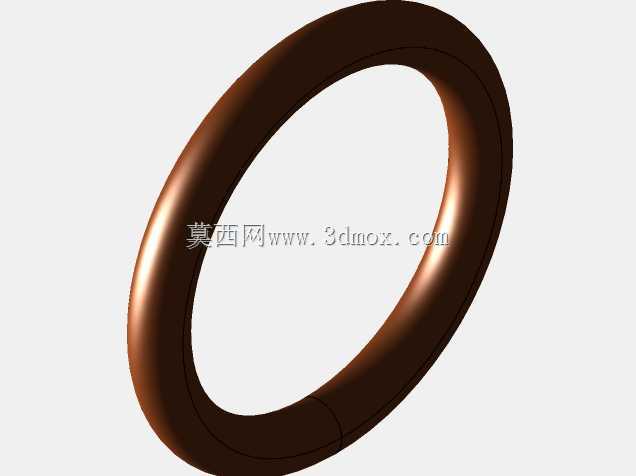

　　网纹结构可以和配套的压紧螺母形成更好的防滑配合，避免螺母在长期振动环境下出现回转松脱。内部的密封槽结构，要适配对应线径的橡胶密封圈，槽的深度、宽度公差控制在±0.05mm以内，公差过大会导致密封圈压缩量不足，密封失效，压缩量过大又会导致装配阻力过大，甚至把密封圈挤切破损，失去密封效果。从安装边界来看，这款直型适配器的整体轴向长度要控制在对应安装空间的允许范围内，不能因为加装尾部适配器导致设备舱内的线缆弯折半径不足，通常这类规格的适配器，适配的线缆外径范围在6mm到12mm之间，安装时要先把线缆穿过适配器内部，再完成线芯与接触件的压接、焊接，之后将适配器与连接器主体旋合，最后拧紧尾部的收缩压紧结构，让护套部分均匀抱紧线缆外被，

　　抱紧力要达到线缆承受150N轴向拉力的时候，线缆与适配器之间不出现相对位移，同时又不能因为抱紧力过大导致线缆内部的线芯被压变形，影响信号或者电力的传输。在机载设备的应用中，这类适配器还要满足高低温环境下的性能要求，-55℃到125℃的温变循环后，螺纹连接不能出现卡滞，密封结构不能出现开裂失效，金属壳体的表面处理采用导电氧化层，既可以提升壳体的抗腐蚀能力，又能保证整个连接器的电磁屏蔽连续性，避免外界的电磁干扰通过线缆连接位置进入设备内部，影响测控信号的传输精度。很多现场运维的场景里，经常出现线缆因为反复弯折导致根部断裂的故障，这款适配器的尾部过渡位置做了圆弧倒角，没有尖锐的棱角，线缆在弯折的时候，是顺着圆弧面逐步弯曲，

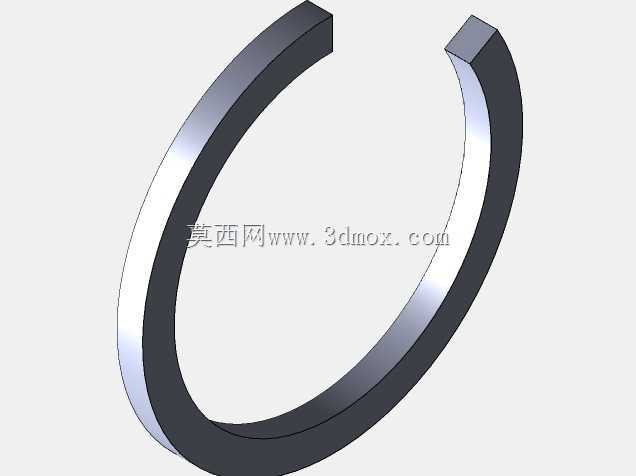

　　不会出现直角位置的应力集中点，大幅提升线缆的弯折疲劳寿命，通常经过500次±90°的弯折循环后，线缆的线芯导通率仍然保持100%，不会出现断芯的问题。设计建模的时候，要重点关注内部的同轴度要求，适配器的内螺纹轴线、内部密封圈的安装孔轴线、尾部线缆过孔的轴线，同轴度公差要控制在Φ0.1mm以内，如果同轴度超差，装配后会出现线缆偏心，一侧的密封圈压缩量不足，另一侧压得过紧，不仅密封效果受影响，长期使用还会出现线缆偏磨的问题。另外，壳体上的定位小孔是防松保险孔，装配完成后可以穿入保险丝，将适配器和连接器主体绑定，在高振动的工况下，即使螺纹出现微小的回转趋势，保险丝的拉力也会阻止螺纹松动，这是军工、航空类连接结构的标准防松设计，孔的位置要和对应连接器上的保险孔位置匹配，保证保险丝可以顺利穿入，形成正确的防松锁紧角度。
