M85049系列直收缩护套适配器结构设计

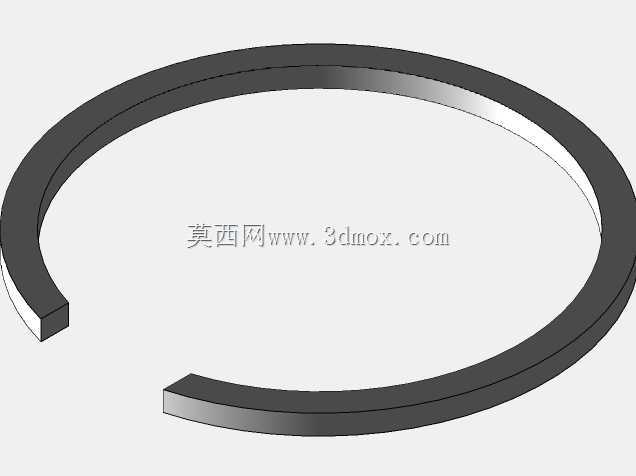

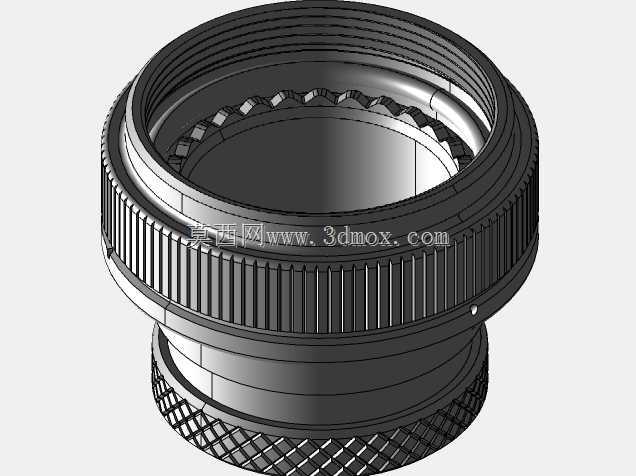

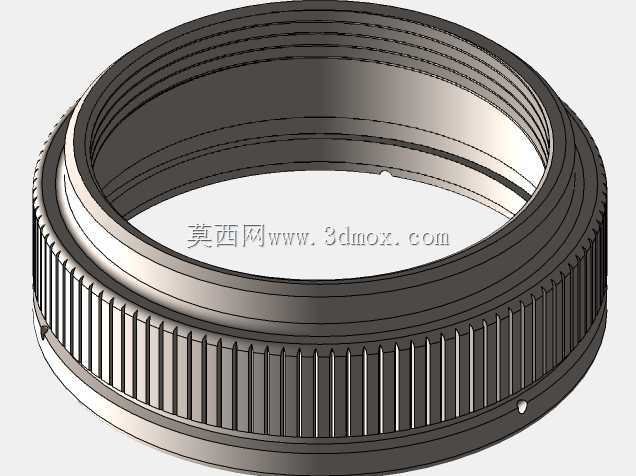

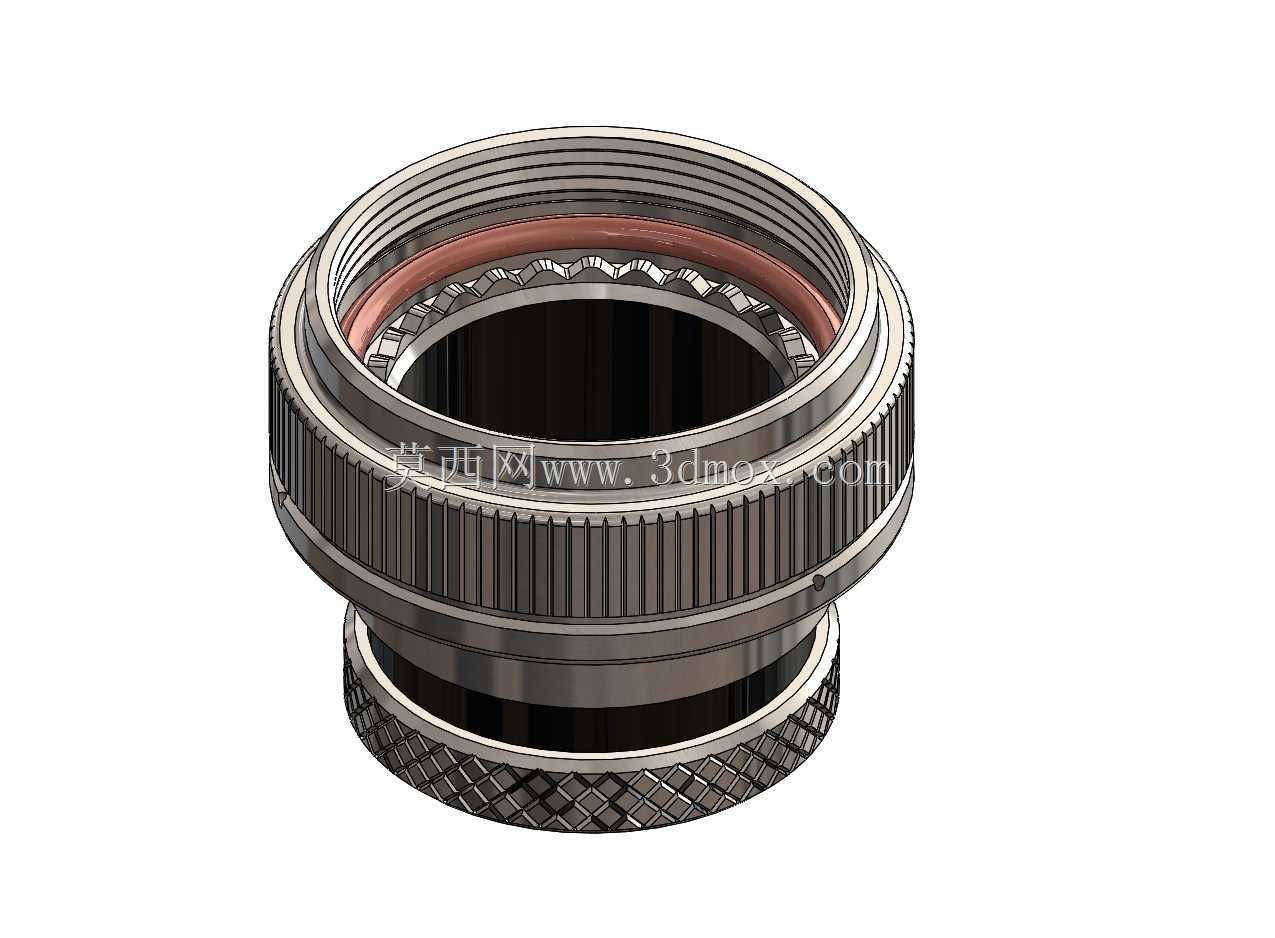

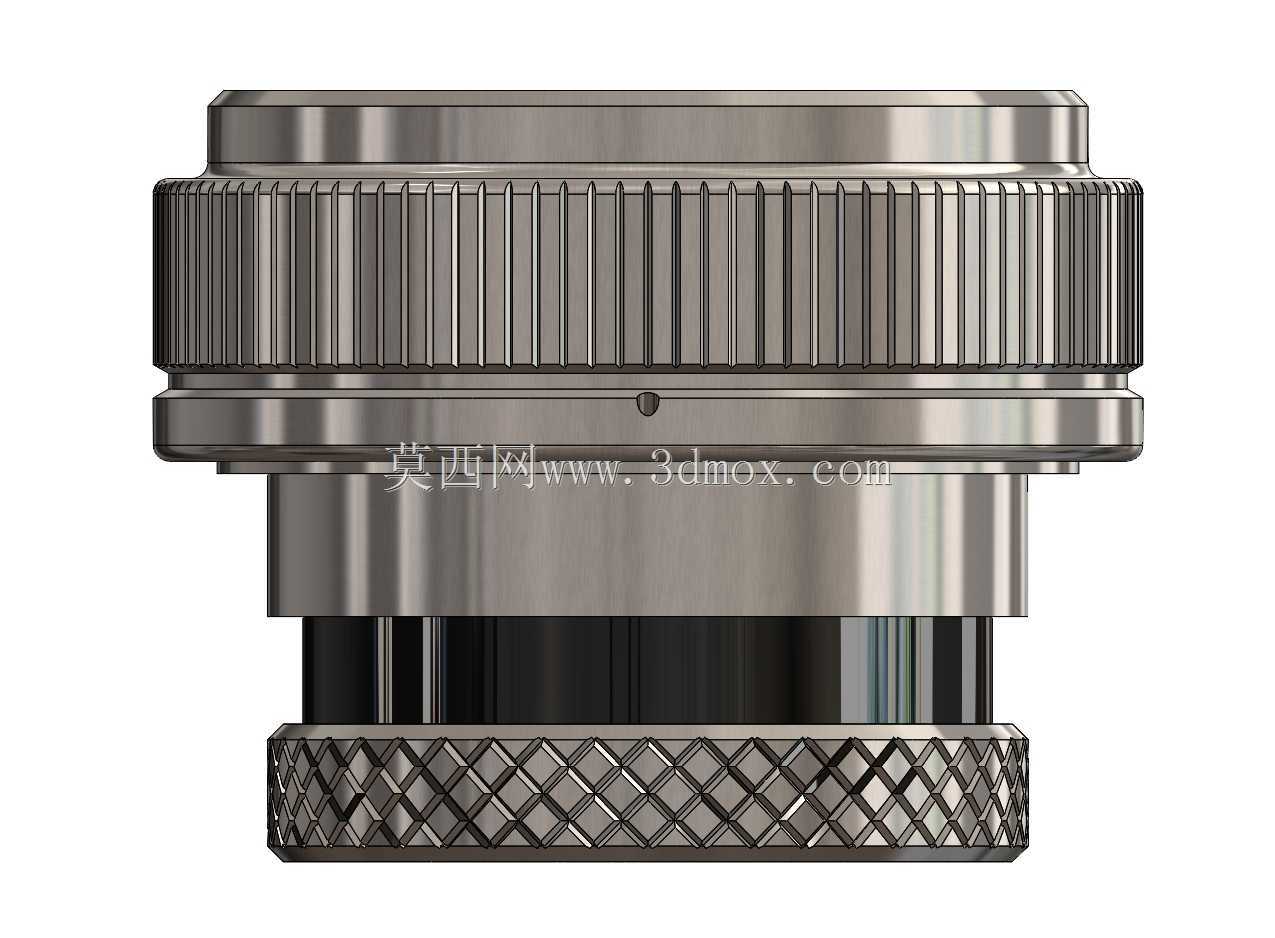

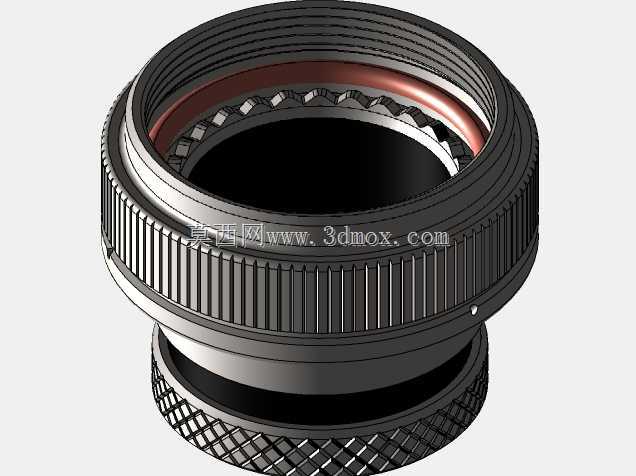

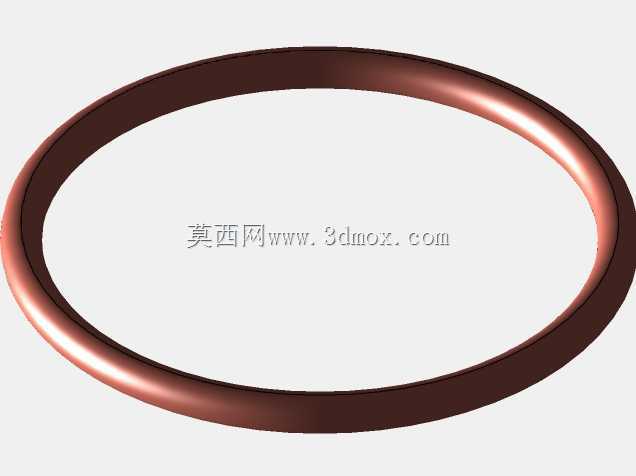

　　在航空机载布线、地面通讯基站线缆防护、工业设备线束接驳的场景里，这类直收缩护套适配器是线缆端接防护环节里很容易被忽略但又直接影响整套线路可靠性的零件。很多刚入行的结构工程师在做线束端接设计时，往往只关注连接器本身的插针接触性能，忽略了出线位置的应力释放与密封防护，实际工况里线缆反复弯折、外界粉尘水汽侵入的故障，七成以上都出在连接器尾部的接驳位置，这款零件就是针对这类痛点设计的尾部适配构件。从结构上看，零件整体为同轴回转体结构，上部的内螺纹段用于和标准连接器尾部的外螺纹实现刚性旋接，螺纹配合的公差带选用6H/6g的中等精度配合，既保证旋接过程顺畅无卡滞，又能避免配合间隙过大导致的连接松脱，螺纹根部设计的退刀槽宽度控制在1.2mm，既满足机加工时的退刀需求，又不会因为槽宽过大削弱螺纹段的结构强度。上部外圈设计的直纹滚花结构，滚花节距选用0.8mm的标准直纹，无尖锐棱角，现场装配时无需借助专用扳手，操作人员徒手即可完成拧紧操作，滚花段的外径比螺纹段大径大3mm，给手指施力提供足够的摩擦接触面，即使手上沾有少量润滑脂或防尘液，也能顺利完成装配动作，不会出现打滑问题。中部的环形槽内嵌入的红色弹性密封环，是实现径向密封的核心结构，密封环的截面直径比环形槽的深度大0.5mm，当上部螺纹和连接器旋紧到位时，密封环被均匀压缩在连接器端面与适配器槽壁之间，压缩率控制在25%左右，这个压缩率区间既能保证IP67级别的防尘防水性能，

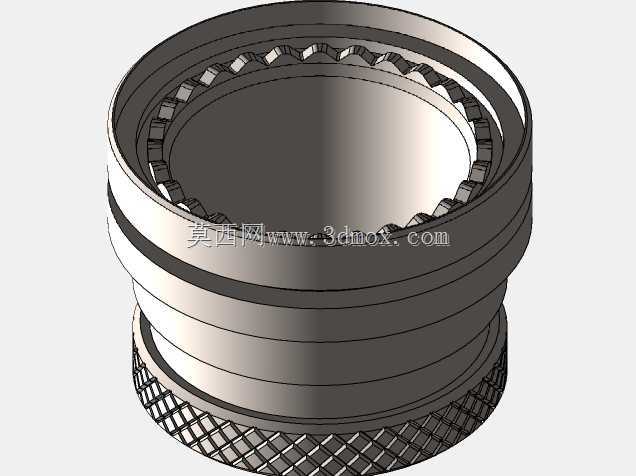

　　又不会因为压缩量过大导致密封环过早出现永久变形失效，密封环选用氟橡胶材质，可适应-40℃到120℃的工作温度区间，覆盖绝大多数工业户外与机载舱内的工况温度要求。下部的收缩护套连接段，外圈设计的网纹滚花结构，和上部直纹滚花的功能有明显区别，网纹滚花的摩擦系数更高，当热缩护套或者橡胶防护套套装在该段外侧后，使用卡箍紧固时，网纹的凹凸结构可以嵌入护套内壁，避免线缆受拉时护套和适配器之间出现轴向滑移，同时该段的外径公差控制在h7级别，和标准规格的热缩护套内径形成小间隙配合，热缩管加热收缩时可以完全贴合在该段外表面，不会出现局部鼓包或者收缩不到位的缝隙。从安装边界来看，零件整体的轴向总长度控制在适配连接器尾部出线长度的最小要求范围内，

　　不会因为适配器长度过大导致线缆弯折半径不足，下部连接段的内径比所适配线缆的最大外径大2mm，给线缆穿过预留足够的调整空间，同时也能容纳线缆外层的屏蔽层翻边结构，方便实现线缆屏蔽层和适配器壳体的360度搭接，保证整个端接位置的电磁屏蔽性能连续，避免电磁信号从线缆接驳位置泄漏或者外界电磁干扰从该位置侵入线缆内部。在实际选型应用时，需要注意该款适配器的螺纹规格是和M85049系列69型连接器尾部完全匹配的，不能和其他螺纹规格的连接器混用，装配前需要检查密封环表面是否有划伤、缺口等缺陷，旋紧过程中要保证适配器和连接器端面完全贴合，不能出现偏斜，否则会导致密封环压缩不均匀，影响密封效果。下部护套安装完成后，要确认护套完全覆盖整个网纹段，

　　卡箍的紧固位置要落在网纹段的中间区域，不能太靠近端部导致护套边缘被卡箍剪切破损，也不能太靠近上部台阶导致卡箍无法完全箍紧护套。很多现场维护的案例里，出现线缆拉脱、密封失效的问题，往往不是零件本身的设计缺陷，而是装配时没有对准配合位置、密封环被挤出安装槽、卡箍紧固位置不对这类操作问题导致的，所以在做三维建模时，除了要把零件本身的尺寸公差、结构细节表达清楚，还要在装配模型里把各个配合件的安装位置、装配顺序的约束关系定义准确，方便后续生成装配指导文件时，能给现场操作人员明确的装配指引，减少因为装配不当导致的故障。另外在做轻量化结构设计时，该零件的壁厚是经过强度校核的，最薄的位置壁厚不小于1.5mm，既能满足铝合金材质加工时的成型要求，又能承受150N的轴向拉拽力不会出现变形断裂，同时整体重量控制在同规格钢制适配器的三分之一左右，适合对重量有严格要求的航空、车载移动设备的线束端接场景。零件的所有棱边都做了0.2mm的倒角处理，没有尖锐的毛刺，一方面是避免装配时划伤操作人员的手指，另一方面也防止尖锐棱边割伤线缆外层的绝缘护套，或者划破套装在外侧的防护套，导致防护失效。内部的通孔是完全同轴的，同轴度公差控制在0.1mm以内，线缆穿过时不会被孔壁的错位台阶剐蹭，保证线缆绝缘层的完整性。
