鹈鹕21U标准机架防护外壳结构设计

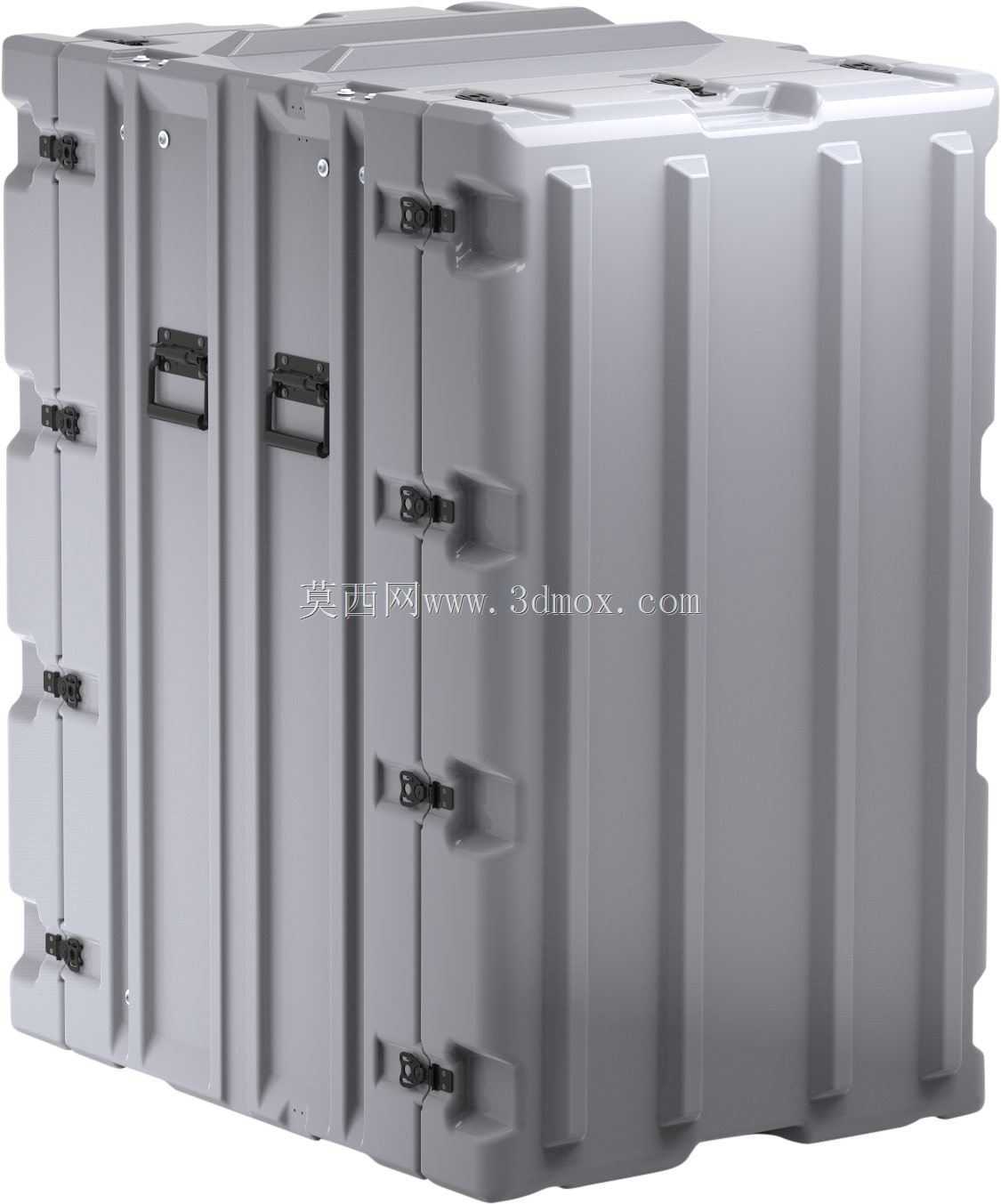

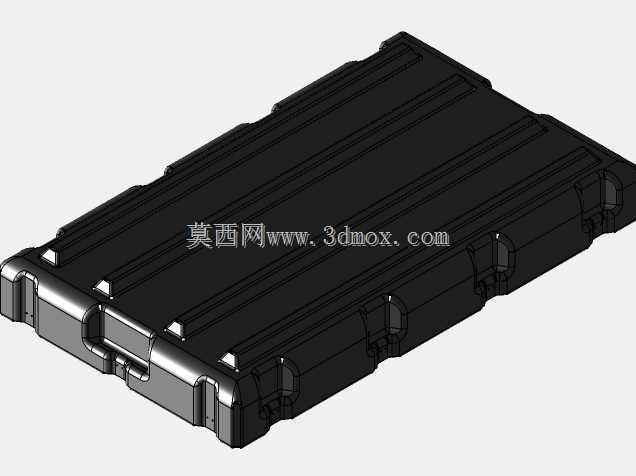

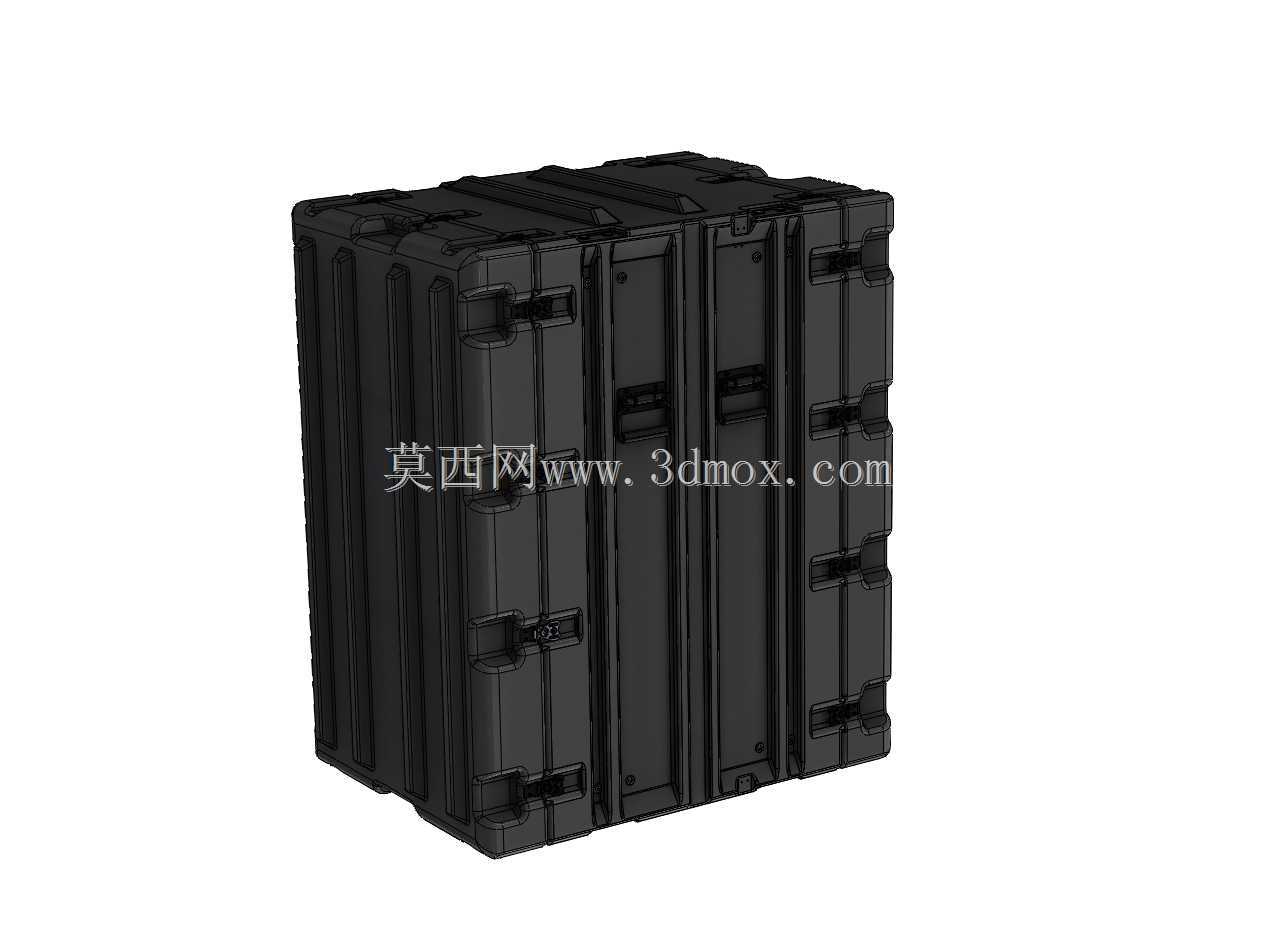

　　在户外应急通信、野外测控、移动指挥站点这类非固定机房的部署场景里，设备的承载防护结构一直是结构工程师选型时的核心考量项，这款21U规格的机架防护外壳，正是针对这类无固定机柜安装条件的场景做的适配设计。不同于常规机房内使用的开放式机架，这款外壳本身集成了防护与承载双重属性，不需要额外加装外箱就能直接在户外、车载、临时作业点位投入使用，外壳的加强筋沿着箱体侧壁垂直方向均匀排布，每道加强筋的凸起高度都经过受力校核，在堆叠运输时能将上层箱体的载荷均匀分散到侧壁的承力结构上，避免局部应力集中导致箱体变形挤压内部安装的设备。

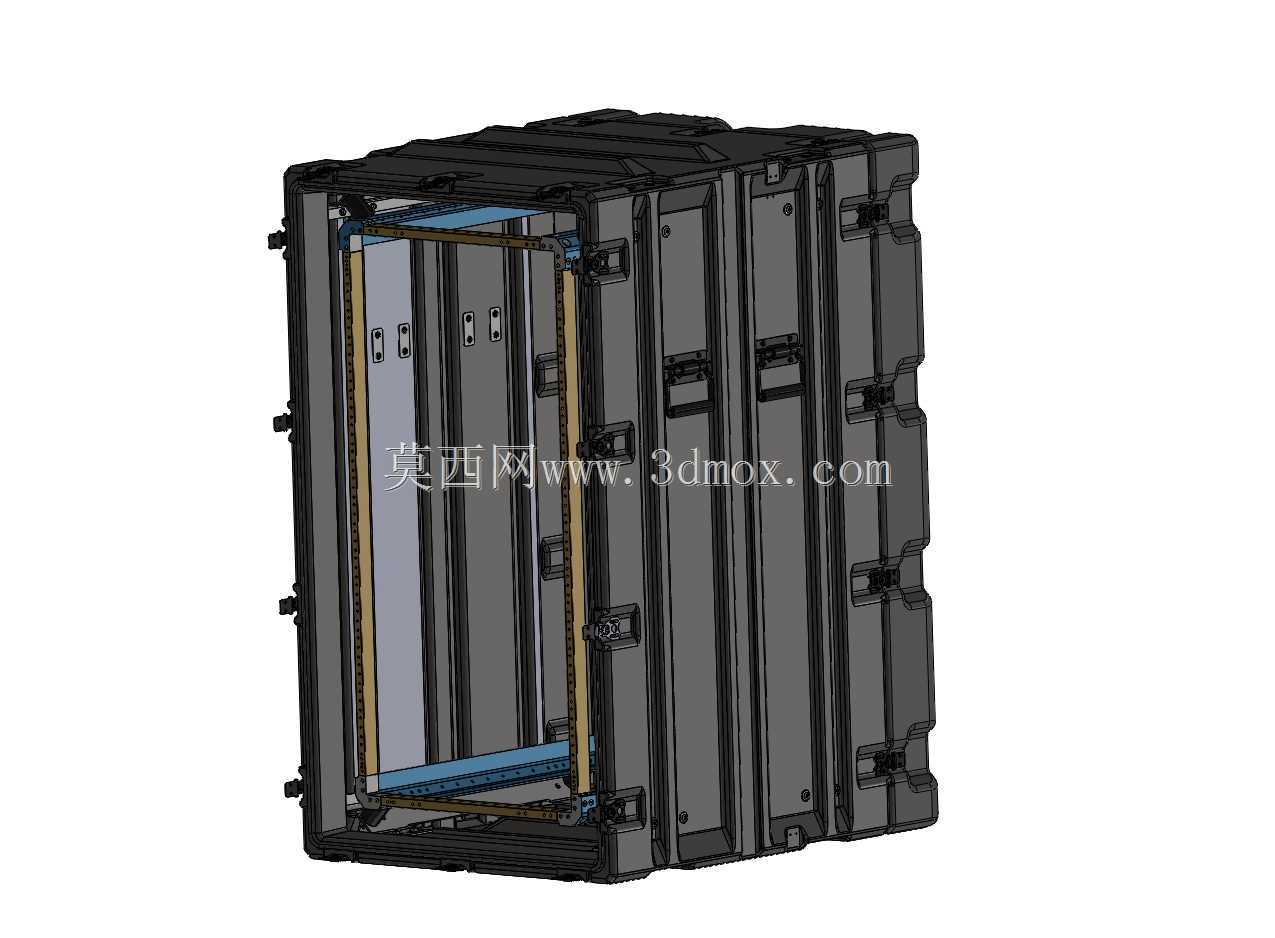

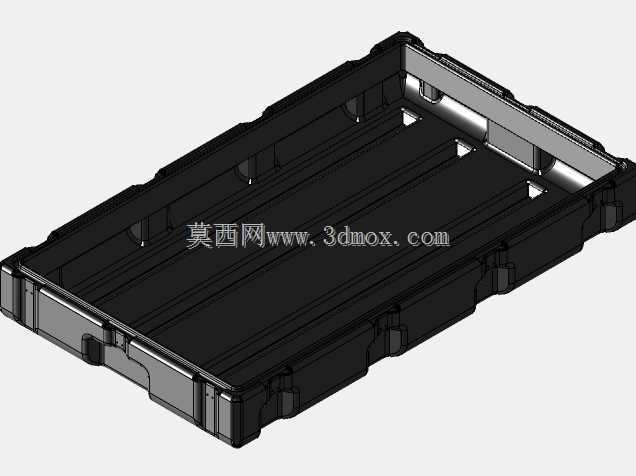

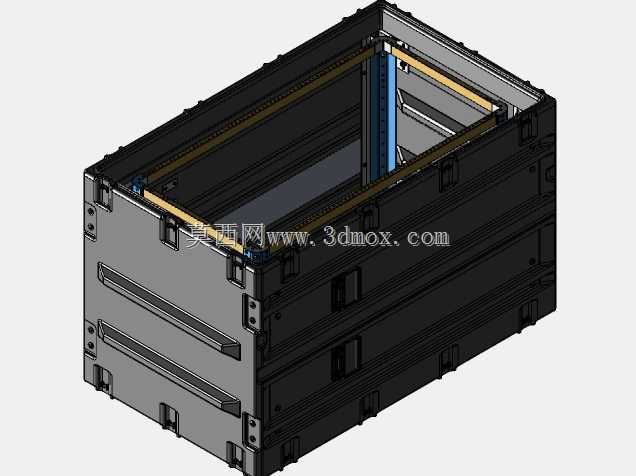

　　从安装边界来看，这款机架严格遵循19英寸标准机架的安装孔位规范，内部可用安装高度为21U，单U安装间距严格控制在44.45mm，安装立柱上的方孔位置公差控制在±0.2mm以内，能兼容所有符合标准机架安装尺寸的交换机、服务器、工控主机、通信传输设备，不需要额外做转接件适配。箱体的开合结构采用侧边多锁点设计，每个锁点的位置都对应侧壁的加强筋位置，扣合后箱盖与箱体的密封面能完全贴合，配合密封胶条可以实现户外使用时的防雨、防尘效果，在小雨天气或者扬尘较大的野外作业场景下，不需要额外搭建防护棚就能保障内部设备正常运行。

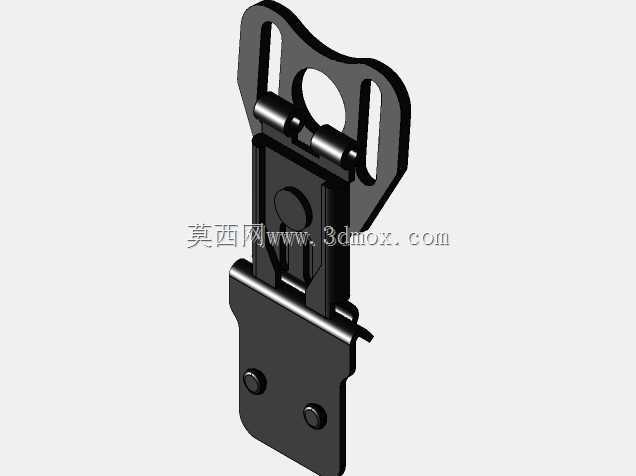

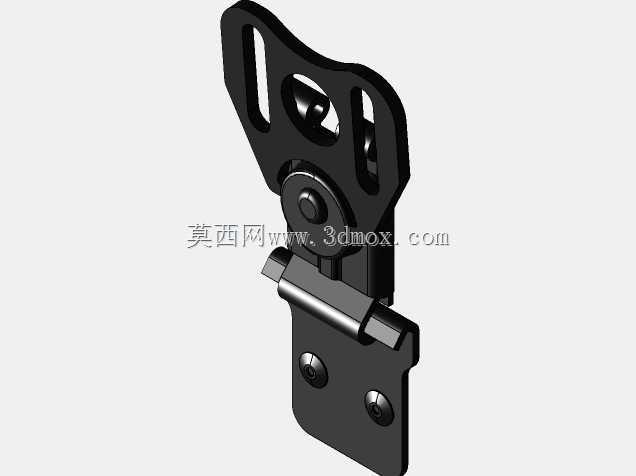

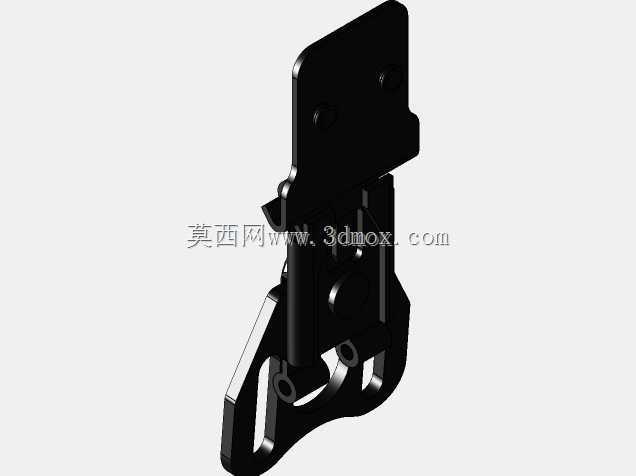

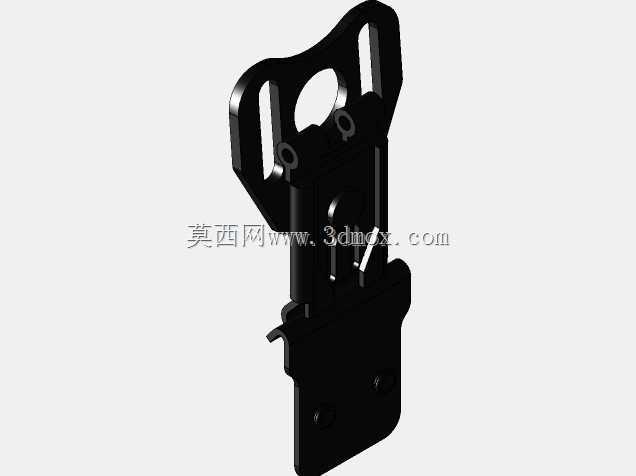

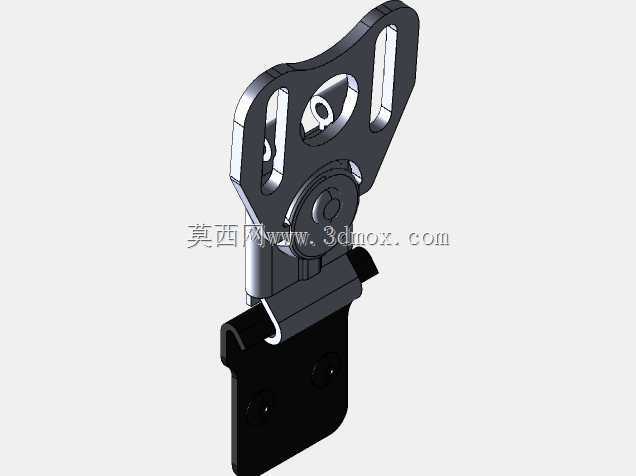

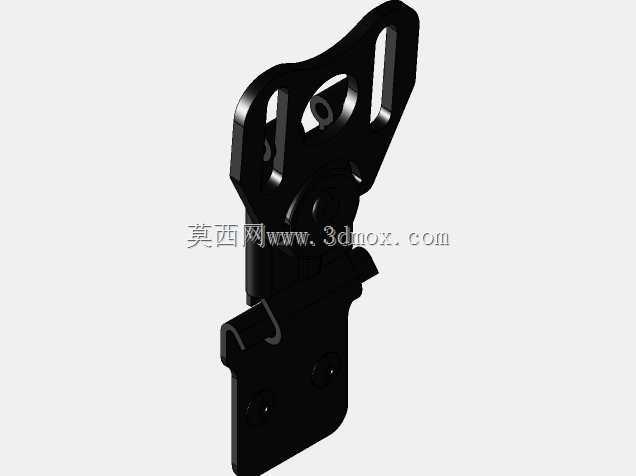

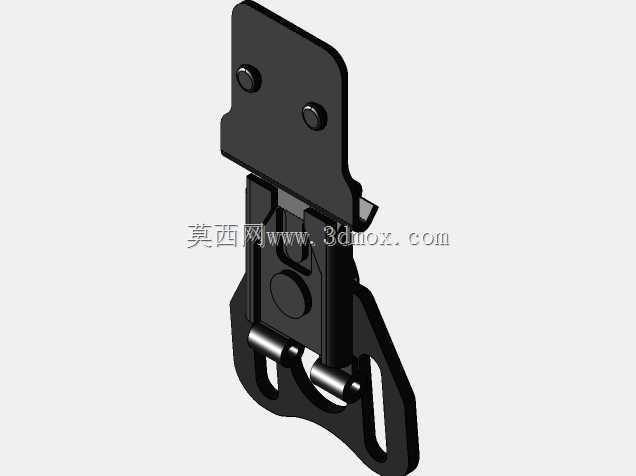

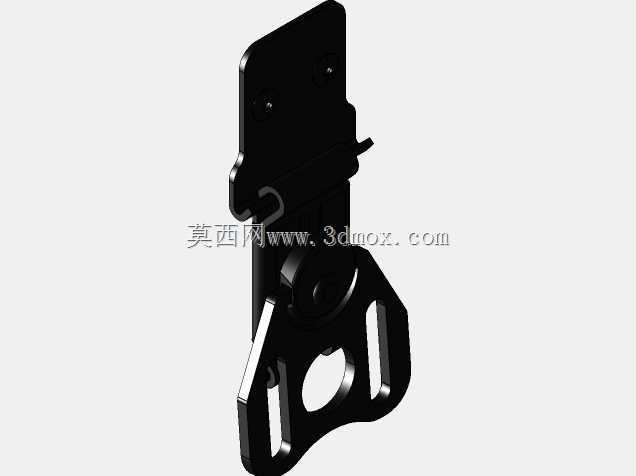

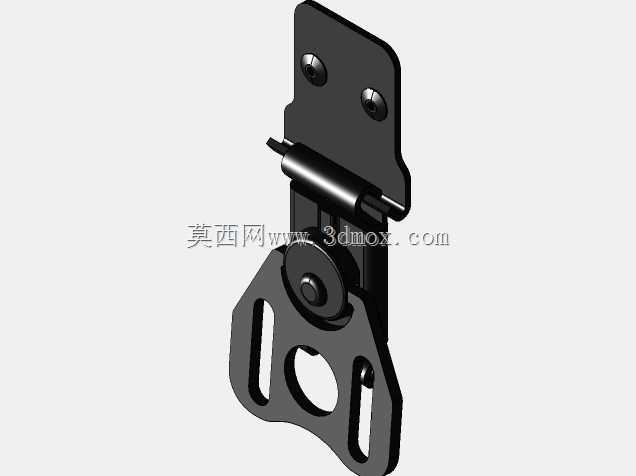

　　设计过程中优先考虑了运输与周转的实用性，箱体边角位置做了加厚的防撞结构，在搬运、装卸过程中即使发生磕碰，冲击力也会被边角的加厚结构吸收，不会传递到内部安装的设备上。箱体外侧的锁扣采用快拆式设计，不需要借助额外工具就能快速开启箱盖，在应急部署场景下能大幅缩短设备上架的准备时间。不同于普通塑料防护箱，这款机架的内部安装立柱采用金属嵌件设计，设备安装后的承重能力能达到单U15kg以上，满配装载时整体承重超过200kg，完全满足常规通信、测控类设备的装载需求。

　　在实际使用场景中，这类机架外壳常被用于应急通信指挥车的车载设备安装，车辆行驶过程中产生的持续振动会通过箱体底部的减震垫传递路径被削弱，安装立柱与箱体侧壁之间预留的减震间隙，也能避免振动直接传导到设备上，降低车载场景下设备因振动出现接口松动、硬件损坏的概率。在野外临时作业点位部署时，箱体本身的高强度结构可以直接作为设备操作台的支撑结构，不需要额外搭建安装工作台，开箱后接通电源就能让内部设备进入工作状态，大幅减少现场部署的工作量。

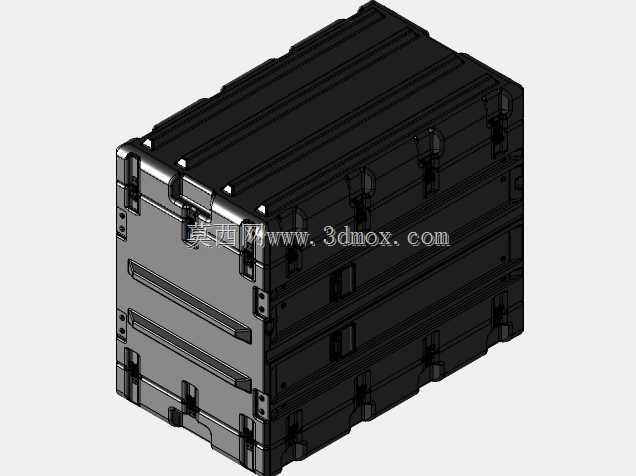

　　从结构设计的细节来看，箱体侧壁预留了标准的线缆穿引接口位置，用户可以根据实际使用需求在对应位置开孔安装防水航插，不需要额外破坏箱体的整体承力结构，穿线孔周边的加厚区域能保障开孔后箱体的结构强度不会出现明显下降。箱体背部预留了散热通风的安装位，可以根据内部设备的发热量选择加装防尘通风栅或者散热风扇组件，当内部设备功耗较高时，能通过主动散热保障设备运行在合理的温度区间。堆叠使用时，箱体顶部的定位凸台会嵌入上层箱体底部的定位凹槽内，即使在运输过程中出现颠簸，堆叠的多个箱体也不会出现滑移、倾倒的情况，能充分利用运输车辆的装载空间。

　　不同于常规机柜需要固定在地面使用，这款机架外壳自带的高强度结构让它可以适应多种复杂的放置环境，不管是砂石地面、车载平台还是临时搭建的简易台面上，都能稳定放置，不需要做额外的固定处理。箱盖与箱体采用铰链连接，开启后箱盖可以通过侧边的支撑结构固定在开启角度，不会因为风吹或者碰撞自行闭合，在设备调试、线路检修时能提供充足的操作空间。锁扣位置设计了可加挂挂锁的结构，在设备存放或者运输过程中可以上锁，避免无关人员随意开启触碰内部设备，提升设备存放的安全性。
