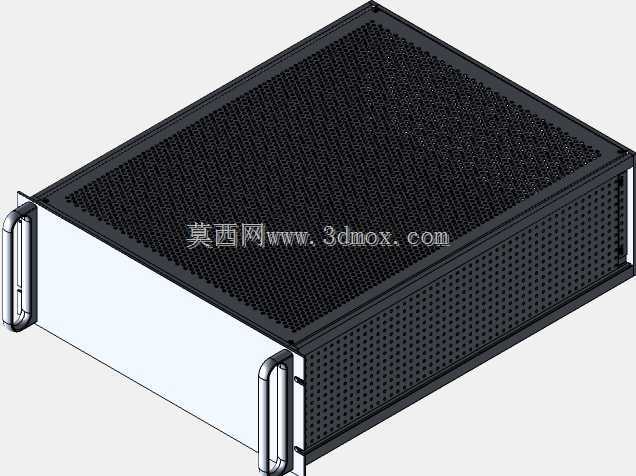

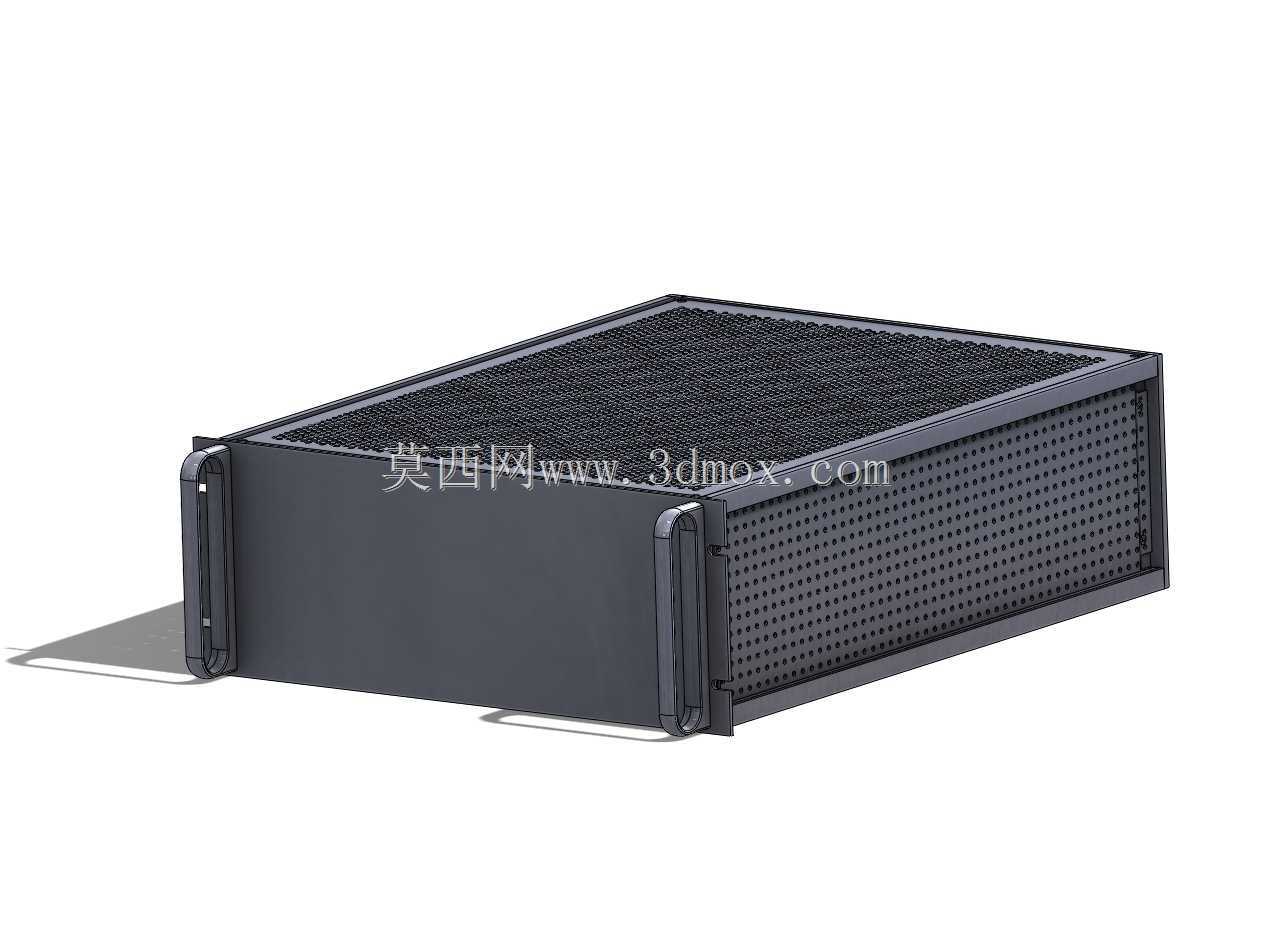

标准机架式4U通风型设备外壳结构

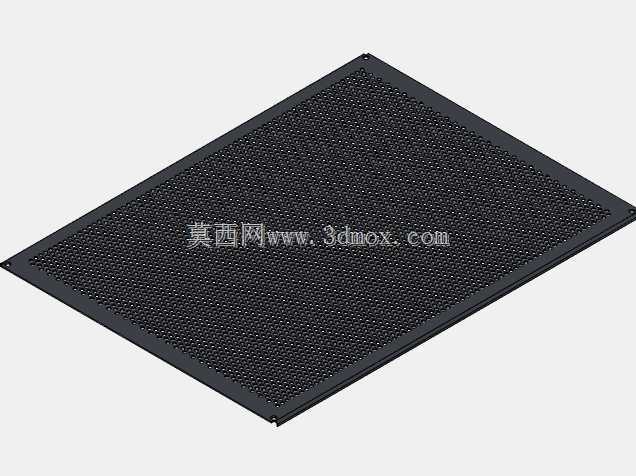

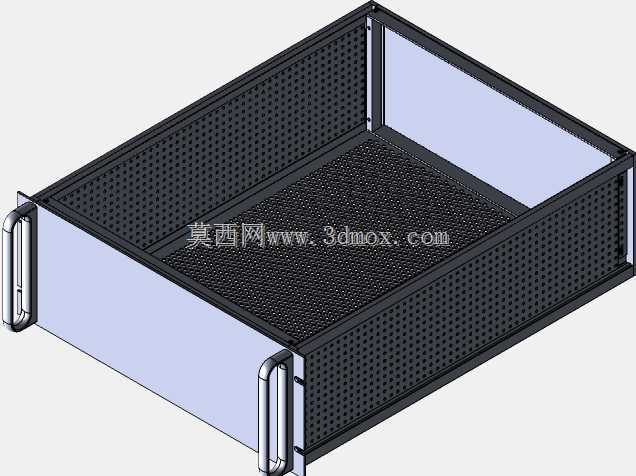

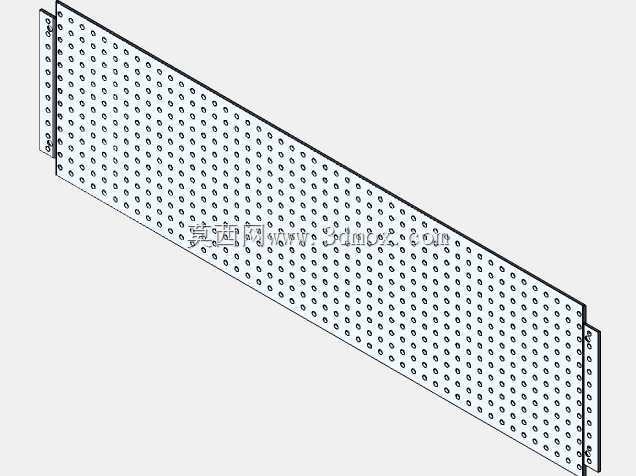

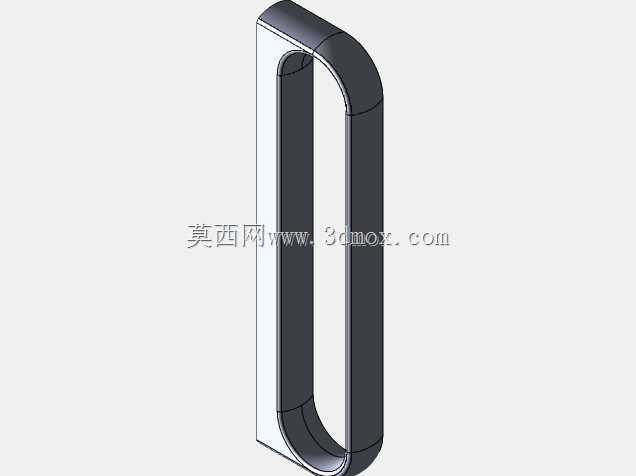

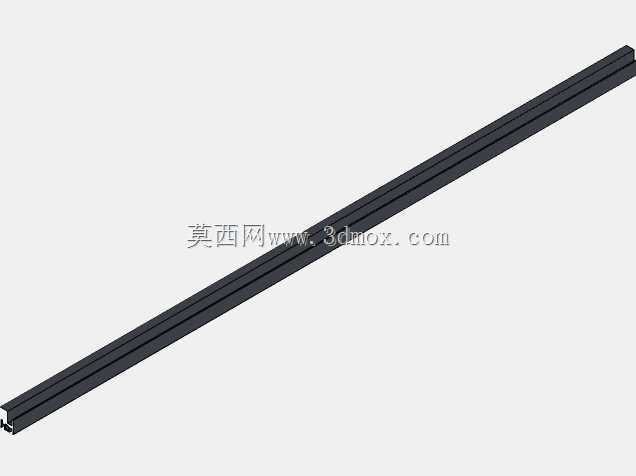

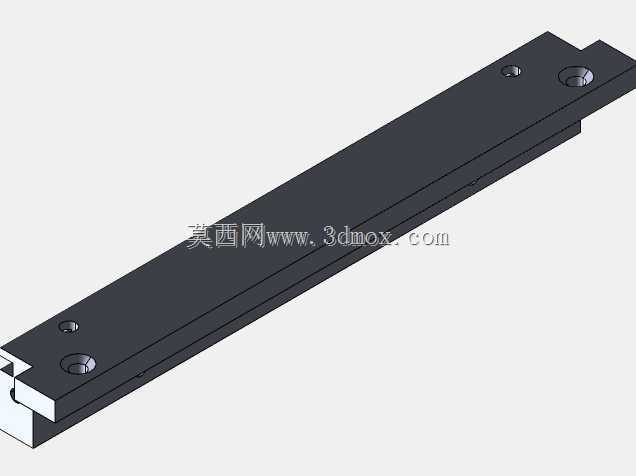

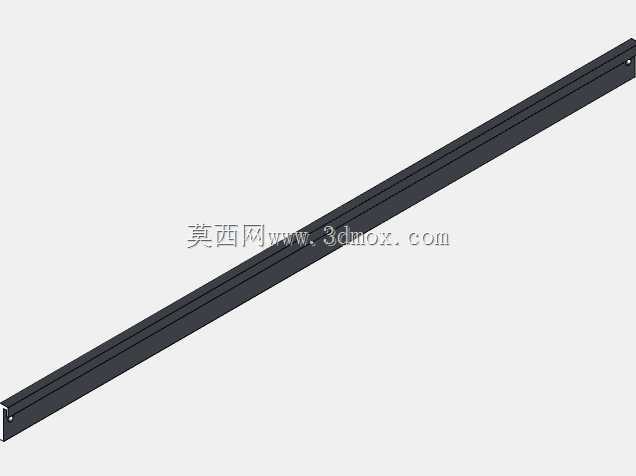

　　在标准19英寸工业机架部署场景中，这类4U规格的通风外壳是各类上架式工业设备的核心承载结构，广泛适配工业控制主机、网络交换设备、信号处理单元、边缘计算节点等需要强制风冷散热的上架设备，承担设备内部元件防护、安装固定、气流组织、电磁屏蔽的多重作用。从结构设计逻辑来看，外壳整体遵循19英寸机架的安装规范，宽度严格匹配标准机架立柱间距，高度对应4U机架单元尺寸，深度适配常规机柜的安装深度范围，前端两侧设置的抽拉式把手可满足设备快速上架、抽拉维护的操作需求，把手与前面板的连接位置做了加强结构处理，避免满配设备抽拉时出现结构变形。外壳的通风设计是核心功能点，除顶部覆盖的通风格栅外，侧面采用整面均匀排布的冲孔网板结构，冲孔的孔径、

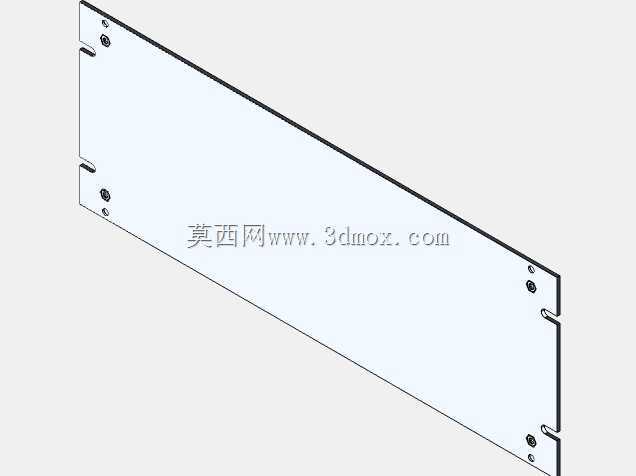

　　开孔率经过气流组织校核，既可以保证设备内部散热气流的顺畅流通，让内部风扇带动的冷热空气能够快速完成交换，避免热量在壳体内积聚，同时均匀的冲孔排布也能阻挡大尺寸异物进入壳体内部，对内部电路板、元器件起到基础防护作用，冲孔边缘做了钝化处理，避免安装维护过程中划伤操作人员或线缆表皮。前面板与主体壳体采用折弯一体成型加铆接的钣金工艺，拼接缝隙控制在合理范围内，既可以提升壳体整体的结构刚性，减少满装元器件后的壳体形变，也能辅助提升电磁屏蔽效能，减少内部电路对外的电磁辐射，同时阻挡外界电磁信号对内部敏感元件的干扰。壳体后部预留了标准的设备安装接口位置，可根据搭载设备的不同适配电源接口、信号接口、扩展槽位的开孔需求，

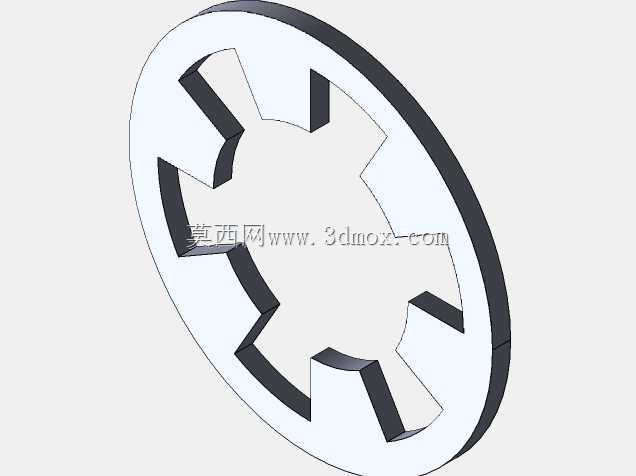

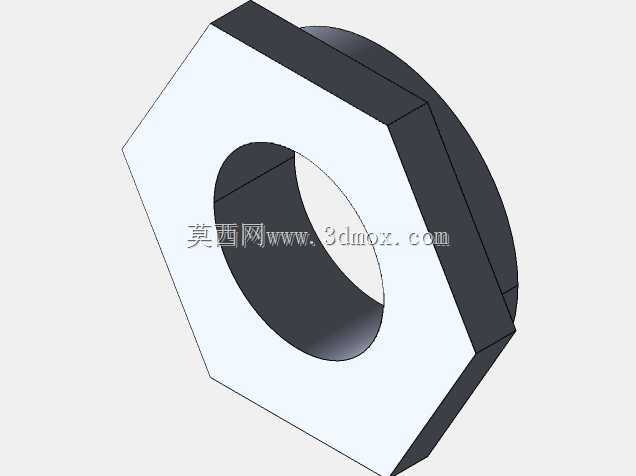

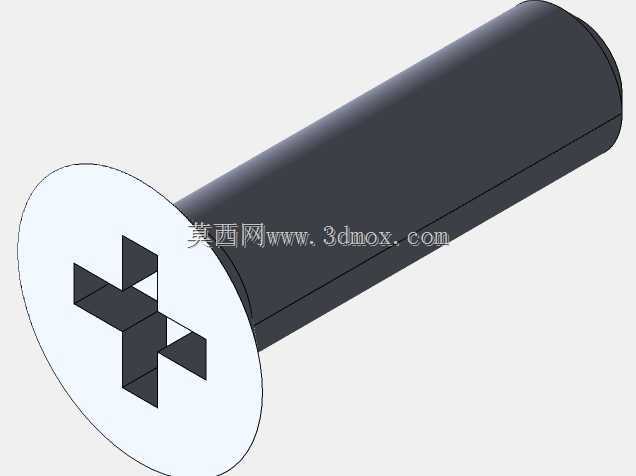

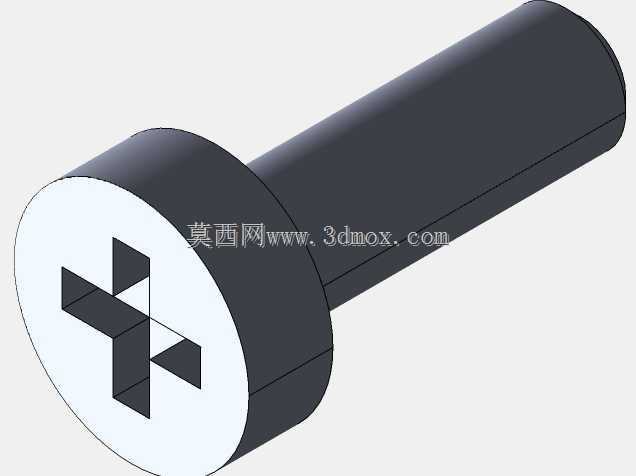

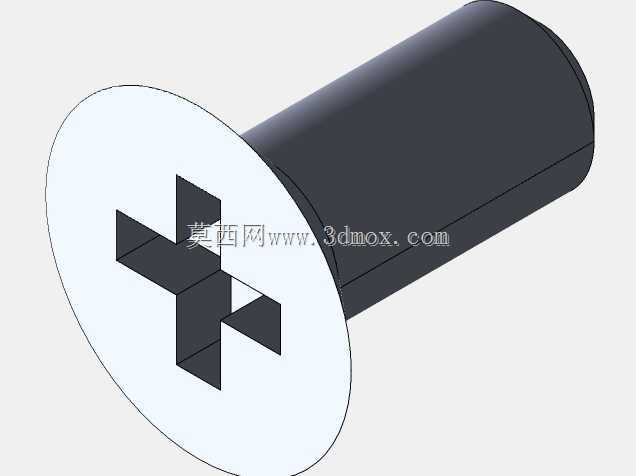

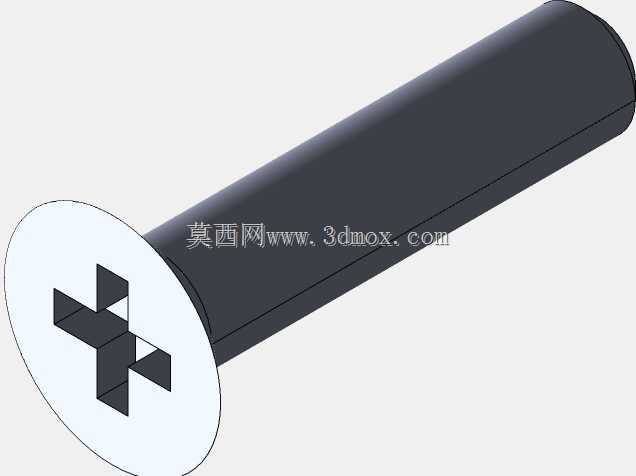

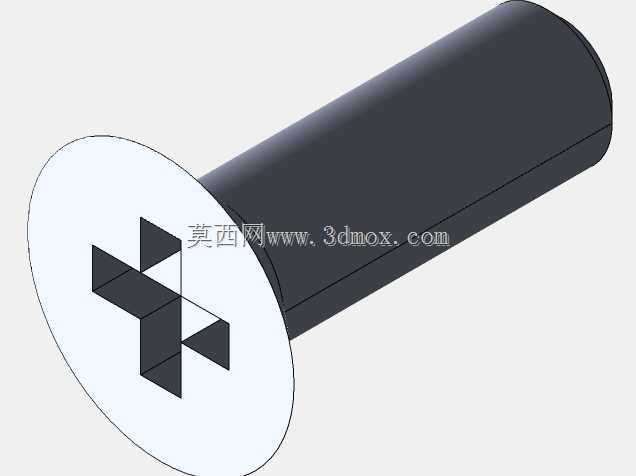

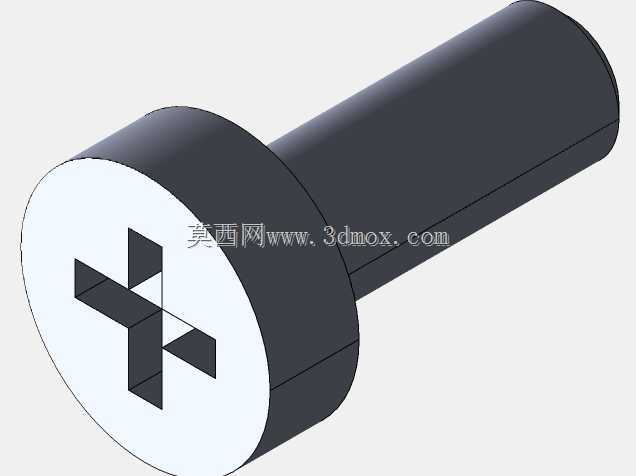

　　底部设置的安装螺柱点位匹配常规工业主板、电源模块、扩展板卡的安装孔位，无需额外加工即可完成核心元件的固定，壳体的折边位置均做了压筋处理，提升薄板钣金的整体抗形变能力，在设备运输、上架震动场景下保持结构稳定性。从安装边界来看，外壳上架时配合机架立柱的固定孔位，前端预留的法兰边可通过螺丝直接固定在机架立柱上，不需要额外的安装转接件，壳体与上下相邻机架设备之间保留标准的机架间隙，配合通风孔结构可形成独立的散热风道，避免相邻设备的散热气流相互干扰。在实际工程应用中，这类通风外壳的设计需要平衡多方面需求：开孔率过高会降低壳体结构强度与电磁屏蔽能力，开孔率不足则会导致散热风量不够引发设备过热，设计过程中需要结合内部元件的热耗散功率、

　　风扇的风压风量参数，反复调整冲孔的孔径、孔间距、排布区域，在保证散热效率的前提下兼顾结构强度与防护要求；同时钣金的折弯半径、铆接点位的排布也需要结合加工工艺性优化，减少不必要的焊接工序，提升批量加工的效率与成品一致性，降低生产过程中的工艺成本。外壳表面采用哑光喷塑处理，既可以提升钣金的防锈耐腐蚀能力，适配机房、工业车间等不同部署环境的使用要求，也能避免表面反光对运维人员操作造成视线干扰，把手部分采用防滑结构设计，表面做了耐磨处理，长期抽拉操作也不会出现表层脱落的问题。
