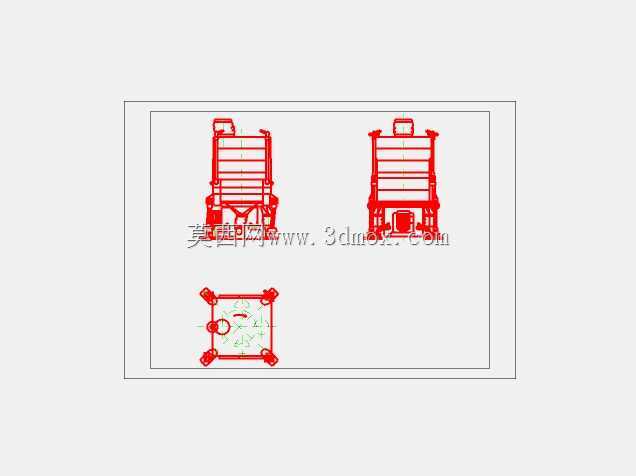

方形多层振动筛分过滤设备结构

　　在粉体加工、粮油食品、精细化工、建材原料处理的生产工段中，这类方形多层筛分设备是衔接上游料仓与下游输送、配料工序的核心处理单元，主要承担不同粒径颗粒的分级除杂、结块物料打散过滤的功能，相比圆形振动筛，方形结构的筛面有效利用率更高，单批次处理量可提升30%以上，适配大流量连续化生产的工况需求。从结构设计逻辑来看，设备主体采用层叠式筛框堆叠结构，每层筛框对应一个粒径分级区间，筛网通过侧边快压结构固定在筛框内侧，更换筛网时无需整体拆解上层结构，仅需松开侧边压块即可抽出筛网组件，大幅缩短日常维护换型的停机时间。设备顶部为全封闭进料端盖，可对接上游溜管或真空上料机接口，避免筛分过程中粉尘外溢，满足洁净生产车间的环保要求；

　　下部锥斗结构采用大倾角溜面设计，角度不小于55度，确保筛分后的细粉物料能够顺畅滑落至出料口，不会在锥斗内壁产生积料、架桥堵料的问题。设备的支撑系统采用四根独立可调式支腿，支腿底部配置减震橡胶垫与地脚固定孔，安装时可根据现场地面平整度调整支腿高度，保证设备整体水平度偏差不超过2mm/m，避免因设备倾斜导致筛面物料走偏、筛分精度下降的问题；支腿与筛箱主体之间通过高强度橡胶减震弹簧连接，既能够传递振动电机产生的激振力，又可以阻断振动向地面基础传递，降低设备运行时的地面共振噪音，无需额外做厚重的混凝土减震基础，适配二楼及以上楼层的生产车间安装场景。设备下部的振动驱动单元采用侧置式振动电机布局，相比底置电机的结构，

　　侧置布局能够降低设备整体高度，压缩竖向安装空间，同时电机的维护空间更充裕，日常检查电机接线、紧固偏心块时无需钻入设备底部操作；振动电机的偏心块夹角可根据物料特性调整，夹角越小激振力越大，物料在筛面的运动速度越快，适合处理流动性好、粒径差异大的粗分物料，夹角越大激振力越柔和，物料在筛面停留时间越长，适合处理易堵网、粒径接近的精细分级物料。筛箱侧边的锁紧结构采用快速搭扣设计，每层筛框之间加装密封橡胶条，确保层间无漏粉、串料的问题，搭扣的锁紧力可通过尾部螺栓调节，避免长期振动后搭扣松脱导致筛框错位。设备的进出料接口均采用标准法兰结构，可根据现场工艺需求对接不同口径的溜管、闭风器或者气力输送管道，出料端可根据分级层数设置多个出料口，

　　分别对应不同粒径的成品物料，直接接入下游的配料仓或者包装设备。从安装边界来看，这类方形多层振动筛的整体占地尺寸适配常规车间的设备排布间距，设备四周预留不小于600mm的维护空间即可满足日常操作、检修需求，竖向安装空间需要预留顶部进料口对接、底部出料口接料的操作余量，整体安装高度可根据支腿调节范围适配不同的生产线高差。在实际选型建模过程中，需要重点校核筛框的结构刚度，避免长期振动导致筛框侧壁开裂，建模时对筛框折弯处做圆角过渡处理，减少应力集中点；同时需要核算减震弹簧的刚度与预压缩量，保证设备启动、停机经过共振区间时不会产生过大的振幅碰撞周边设备。这类设备的三维建模过程中，需要重点还原筛网的张紧结构、锁紧搭扣的配合间隙、减震弹簧的安装位以及振动电机的安装基准，确保模型导入工程软件后可直接用于安装布局模拟、干涉检查，提前预判现场安装时可能出现的管线碰撞、操作空间不足的问题。
