管道式气动气锁阀结构设计方案

　　在粮食仓储、粉体输送、通风除尘、工业废气处理这类涉及管路介质通断管控的场景里，气锁阀是兼顾截流与锁气功能的核心管路部件，和普通截断阀不同的是，它既要在关闭状态下阻断管路两侧的介质窜流，避免气压泄漏、粉体倒灌，还要在开启状态下尽可能降低对管路通径的遮挡，减少介质输送过程中的压损，这也是这类阀门在结构设计上和普通蝶阀、插板阀最核心的差异。

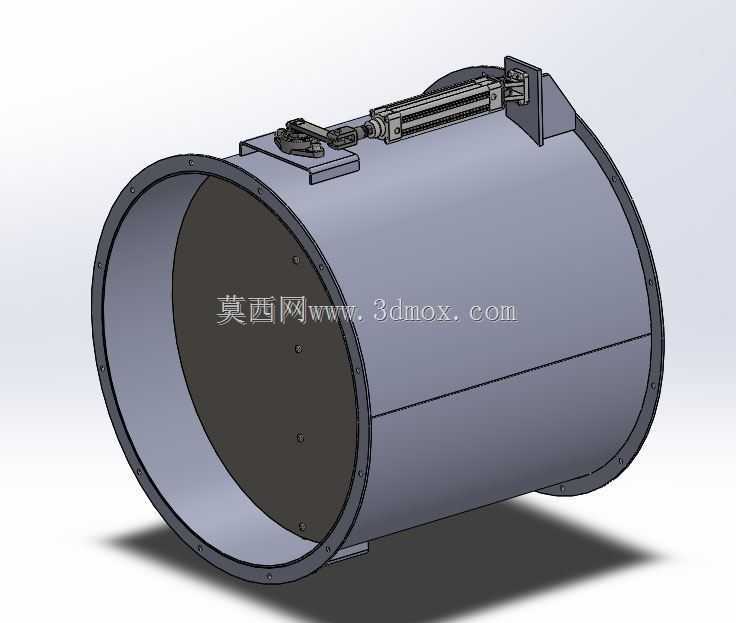

　　从实际工程应用的角度看，这类圆形管道对接的气锁阀，大多适配等直径的圆形通风管、粉体输送管，两端的法兰盘直接和管路法兰通过螺栓紧固，安装时不需要额外做变径转接，能最大程度保证管路内壁的顺滑过渡，避免物料在变径位置堆积卡滞。阀体整体采用圆筒式结构，和管路同轴布置，内部的截流挡板采用和管道内径匹配的圆形盘状结构，关闭时挡板完全贴合阀体内壁的密封面，将管路完全截断，此时挡板两侧的气压差会进一步将挡板压在密封面上，提升锁气密封的效果，哪怕两侧存在几千帕的气压差，也不会出现明显的气体泄漏，这一点在负压除尘系统、正压粉体输送系统里尤为重要——如果锁气效果差，除尘系统的负压会不足，粉尘捕集效率下降，粉体输送系统则会出现输送动力泄漏、物料输送距离不足的问题。

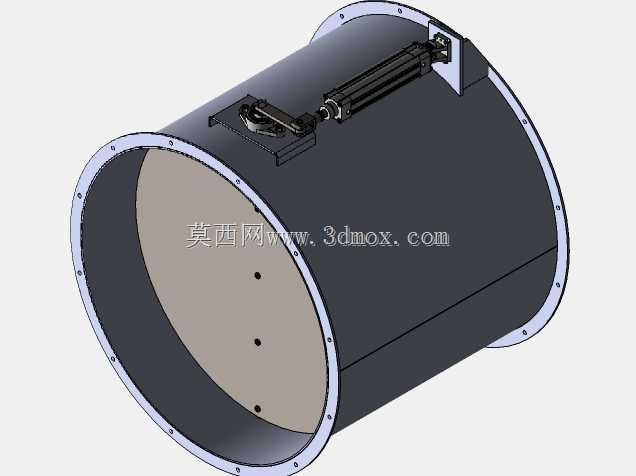

　　这款气锁阀的驱动机构布置在阀体顶部的外侧，采用气动推杆作为动力输出部件，相比电动驱动，气动驱动的响应速度更快，适合频繁开关的工况，而且在有粉尘爆炸风险的粮食、煤粉输送场景里，气动驱动不存在电气打火的隐患，本质安全性能更好。驱动推杆的固定支架直接焊接在阀体顶部的加厚补强板上，避免开关过程中支架受力变形导致推杆卡滞，推杆的输出端通过铰接结构和挡板的驱动转轴拐臂连接，把推杆的直线运动转化为挡板的90度回转运动，实现阀门的开关动作。铰接位置都设计了自润滑轴套，不需要频繁加注润滑脂就能长期稳定运行，减少日常维护的工作量。

　　设计这类阀门的时候，首先要确定的是适配的管道通径，阀体的圆筒段内径要和对接管道的内径完全一致，不能出现内径缩小的台阶，否则粉体物料经过的时候很容易在台阶位置积料，时间长了会出现物料板结、挡板卡涩的问题。两端法兰的螺栓孔分布、法兰厚度、密封面形式都要和对应压力等级的管路法兰标准匹配，避免现场安装的时候出现孔位对不上、密封面压不紧的问题。阀体顶部的驱动机构安装位置要预留足够的维护空间，不能让推杆的运动行程和现场的管路支架、其他设备产生干涉，一般来说，驱动机构突出阀体顶部的高度要控制在合理范围，对于安装空间狭窄的吊顶内、设备夹层里的管路，这个尺寸尤为关键，设计时要提前核算安装边界，保证阀门运到现场后能直接吊装就位，不需要额外切割改造周边结构。

　　挡板的转轴位置做了偏置设计，并不是布置在挡板的中心线上，这样阀门开启的时候，挡板能完全贴靠到阀体内壁的侧面，几乎不会占用管路的通流面积，通流率能达到95%以上，相比中线式的蝶阀，压损要小很多，对于大风量的通风系统、稀相粉体输送系统来说，更低的压损意味着能降低风机的功率消耗，长期运行的能耗成本更低。密封面采用耐磨橡胶材质镶嵌在挡板边缘，关闭的时候橡胶密封面和阀体内壁的精加工金属面紧密贴合，既能保证密封效果，又能避免挡板和阀体硬接触产生的撞击噪音，同时橡胶材质有一定的磨损补偿量，哪怕长期使用出现轻微磨损，也能保证密封性能不会快速下降。

　　在实际选型应用的时候，还要考虑管路内的介质温度，如果是输送高温烟气的场景，阀体材质和密封件要换成耐温的牌号，如果是输送有腐蚀性的化工废气，还要做对应的防腐涂层处理。另外，气动驱动的供气压力一般控制在0.4-0.6MPa，压力过低会导致开关力矩不足，挡板关不到位，压力过高则会导致铰接位置受力过大，缩短部件的使用寿命，所以配套的气路上一般要加装调压阀，把供气压力稳定在合理区间。阀门的开关位置还可以加装行程反馈开关，把开关信号传到中控室，方便运维人员远程掌握阀门的工作状态，实现整个管路系统的自动化控制。

　　从结构强度的角度看，阀体的圆筒段壁厚要根据管路的工作压力来核算，既要承受管路内部的正压或者负压，还要考虑运输、安装过程中的吊装受力，避免阀体出现变形。顶部安装驱动支架的位置要做局部加厚，因为开关过程中这个位置要承受推杆的反作用力，如果壁厚不足，长期运行后会出现支架变形、转轴偏移的问题，导致挡板开关卡涩、密封失效。转轴穿过阀体的位置设置了密封填料函，避免管路内的气体、粉尘从转轴位置泄漏出来，填料压盖设计成可调节的结构，使用一段时间后如果出现轻微泄漏，可以适当拧紧压盖螺栓，补偿填料的磨损量，不需要拆开整个阀门就能完成维护。
