气动控制用拉兹沃德尼克阀组结构设计

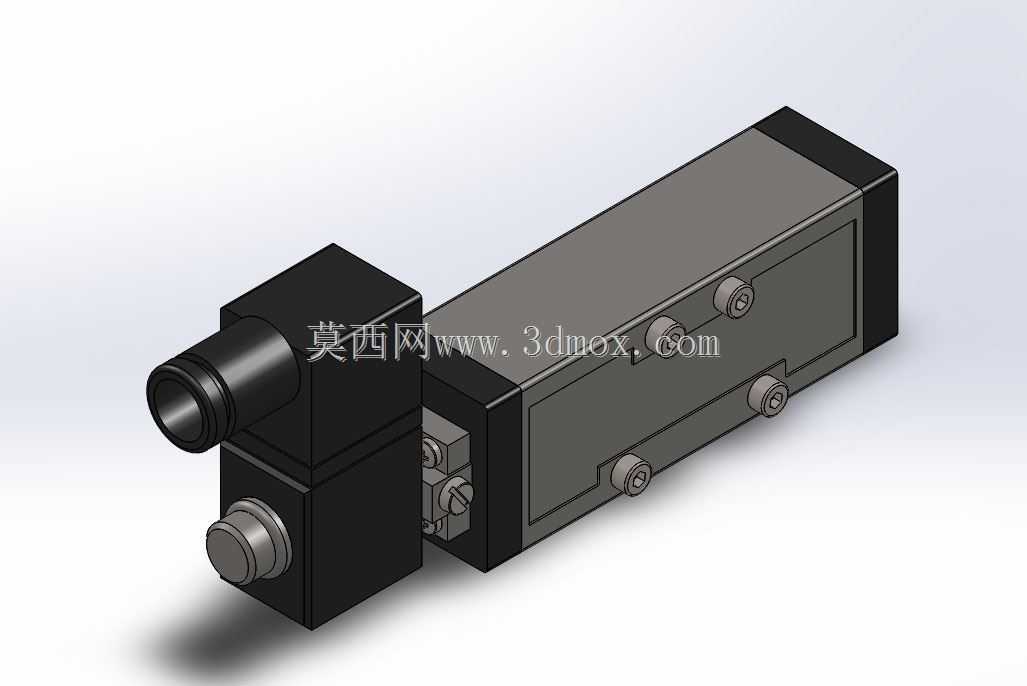

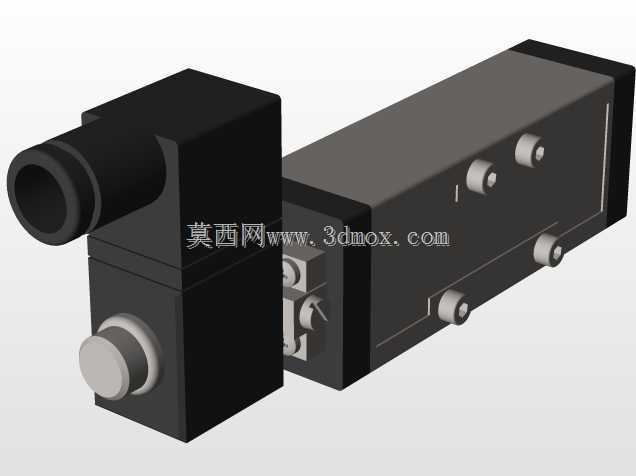

　　在气动控制系统的搭建过程中，这类阀组元件是气路逻辑切换的核心执行部件，常见于自动化生产线的气路排布、非标设备的气动回路搭建、工装夹具的气路控制场景中，承担着压缩空气流向切换、通路通断控制的核心作用，直接决定气动执行元件的动作时序与运行稳定性。从结构设计来看，该阀组采用模块化拼接思路，将电磁驱动模块与阀岛主体集成在一起，左侧的驱动模块带有标准的气动快插接口，可直接对接外径适配的气动软管，无需额外过渡接头，减少气路泄漏点；驱动模块侧面设置的手动调节旋钮，可在设备调试、断电应急状态下手动切换阀位，方便现场调试人员排查气路故障，无需接通气源与电源即可验证阀位切换动作是否顺畅。阀组主体采用长方体式规整结构，侧面的固定螺钉采用内六角圆柱头螺钉，

　　沿阀体长边方向等距排布，既保证阀片拼接后的密封压紧力均匀，也让整体外轮廓保持平整，安装时可直接贴合设备安装板表面，无需预留额外的螺钉操作空间，适配紧凑安装空间的排布需求。从安装边界来看，阀组整体的安装孔位设置在阀体底部，采用沉孔设计，固定螺钉从安装板背面穿入锁紧后，阀组上表面无凸起结构，可在上方排布其他气路元件或走线槽，提升设备内部空间利用率；驱动模块与阀主体的拼接面采用定位销+密封圈的组合结构，拼接时可快速对准定位，避免装配错位导致的密封失效，密封圈采用耐油丁腈橡胶材质，适配常规工业压缩空气的介质工况，长期运行下不会出现过早老化泄漏的问题。在实际应用中，这类阀组可搭配不同规格的阀片扩展通路数量，

　　单组阀岛最多可控制8-12个气动执行元件的动作，相比独立安装的单个电磁阀，可大幅减少气路管线的排布长度，降低设备气路的压降损耗，同时简化电气接线的复杂度，驱动模块的电气接口采用标准接线端子，可直接对接设备PLC的输出端口，接线时无需区分正负极（部分型号带极性保护），降低现场接线的出错概率。设计过程中需要重点关注阀体内腔的流道排布，要保证压缩空气通过时的流阻尽可能小，避免出现节流导致的气动执行元件出力不足问题，流道转角处采用圆弧过渡设计，减少压缩空气高速通过时产生的气流噪音，同时避免杂质在流道转角处堆积造成阀口堵塞。阀组的密封结构采用滑柱式密封设计，阀柱与阀体内腔的密封件采用低摩擦材质，阀位切换时的阻力小，

　　驱动模块的出力只需克服密封件的摩擦力即可完成阀位切换，长期频繁动作下不会出现密封件过度磨损导致的内泄漏问题。在设备选型匹配时，需要根据控制的气动执行元件数量、所需气流量、工作压力范围来选择对应通径的阀组型号，该结构的阀组额定工作压力覆盖0.15-0.8MPa的常规工业气动工况，可适配绝大多数工厂的压缩空气供气压力范围，无需额外加装调压阀即可稳定工作。安装时需要注意阀组的安装方向，驱动模块上的手动旋钮要朝向便于操作的一侧，方便后期设备维护时手动操作，同时要预留足够的接线与接管空间，避免管线弯折过度导致的气路不通或线缆断裂问题。
