矿棉生产用立式储料罐体结构设计

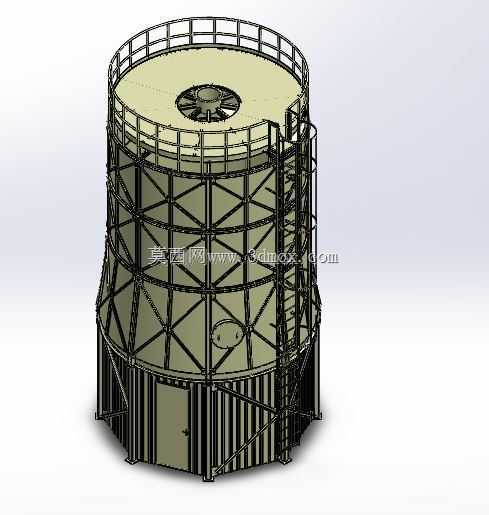

　　在矿棉及相关保温建材生产厂区，这类立式储料罐是衔接前段熔融成纤工序与后段制品成型工序的核心中转存储设备，主要用于暂存经冷却、收集后的散状矿棉纤维原料，也可适配存储颗粒状、短纤维类的工业散装物料，避免前段工序连续产出的物料因后段设备临时检修、节拍差出现堆积断料问题，保障整条生产线的连续化运行。从结构设计逻辑来看，罐体采用上宽下窄的变径锥段过渡设计，并非规则直筒结构，这种形态一方面可以降低上部物料对下部出料口的垂直压力，减少矿棉纤维因挤压出现结团、架桥堵料的概率，另一方面下部收窄的直筒段可以匹配后续螺旋给料、风送出料设备的接口尺寸，让物料依靠自身重力实现均匀落料，无需额外增设大推力的破拱装置就能保障出料顺畅。

　　罐体外部采用交叉桁架式钢结构作为加强支撑，区别于传统厚壁罐体的设计思路，这种格构式支撑结构可以在大幅降低罐体自身重量的前提下，保障整体结构的抗风载、抗侧倾能力，尤其适合安装在空旷的生产厂区露天区域，无需额外搭建全封闭厂房就能满足使用要求，支撑桁架的节点均采用等强焊接设计，每一处斜撑与竖梁的连接位置都做了应力分散处理，避免长期受物料侧压力、环境风载出现焊缝疲劳开裂的问题。罐体顶部设置了一圈安全防护栏杆，是供运维人员定期检查顶部进料口、排气装置时的临边防护结构，栏杆高度符合工业平台临边防护的安全要求，横杆间距可以避免人员意外坠落，顶部中心位置的圆形接口是进料口兼排气口，连接前段的物料收集风管，

　　进料时携带的含尘气体可以通过该位置配套的除尘装置过滤后排出，避免粉尘外溢影响厂区环境。罐体侧面外置了螺旋爬梯，从底部直筒段的检修门位置一直连通到顶部平台，爬梯踏步采用防滑花纹钢板制作，每一级踏步的高度差控制在人体工程学适配的范围内，外侧设置了连续扶手，方便运维人员携带工具上下罐体开展检修、清理作业；底部直筒段设置的外开式检修门，主要用于定期清理罐底残留的结块物料，也可供运维人员进入罐体内部检查衬板磨损情况，检修门采用快开式压紧锁结构，关闭后可以保证罐体的密封性，避免物料泄漏、外部雨水渗入罐内导致物料受潮。在安装边界方面，这类罐体底部采用多根均匀分布的支腿作为支撑结构，支腿底部需要与预埋在混凝土基础上的地脚螺栓可靠连接，

　　基础的承载能力需要匹配罐体满料状态下的总重量，同时要预留出底部出料设备、输送管线的安装空间，罐体安装时需要保证整体垂直度偏差控制在规范允许范围内，避免因倾斜导致物料偏载、局部结构受力过大出现变形。设计过程中针对矿棉纤维容重轻、易搭桥的特性，特意将罐体内壁做了光滑处理，没有突出的加强筋或结构件，减少物料挂壁的可能性，罐体下部锥段的倾斜角度经过反复核算，大于矿棉纤维的自然安息角，保障物料可以依靠自重顺利滑落至出料口，无需额外设置振动装置就能避免堵料问题。这类储料罐除了矿棉生产场景外，也可适配改性后存储粮食、塑料粒子、粉状建材等散状物料，只需要根据物料的物理特性调整内壁衬板材质、出料口尺寸即可，整体模块化的钢结构设计也方便拆解运输，现场安装时不需要大型吊装设备长时间作业，能缩短现场施工的周期。
