带中心方孔平板件静力应力分布仿真分析

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419103
  • 带中心方孔平板件静力应力分布仿真分析

  在工程结构设计领域,带开孔的平板构件是各类机械装备、工程结构中应用频次极高的基础承载部件,从重型装备的机架连接板、化工容器的补强板,到通用设备的安装固定板、工装夹具的定位板,这类带孔板件的受力合理性直接决定了整套结构的运行可靠性与服役寿命。很多刚接触结构设计的从业者容易忽略开孔带来的应力集中问题,直接按均匀受载的实心板计算强度,往往导致孔边位置提前出现裂纹、变形甚至断裂失效,造成不必要的设备故障与维护成本。

  本次分析的带中心方孔平板,针对单向拉伸受载工况开展X方向正应力分布计算,核心目的是明确方孔边角位置的应力集中系数,获取整个板件的应力梯度分布规律,为同类型板件的结构优化、尺寸选型提供可参考的量化依据。从实际工程应用场景来看,这类方孔板常被用于设备机架的连接段、输送设备的承载托板、吊装工装的吊点连接板等场景,这类场景下板件通常承受沿长度方向的拉伸载荷,方孔的作用多为穿装固定螺栓、避让管线、安装其他功能组件,方孔的存在会打断板件内部的应力传递路径,使得孔边尤其是直角位置出现显著的应力突变。

  从设计思路层面,开展这类仿真分析前首先要明确板件的安装边界:板件整体长度方向的一端设置为全约束固定端,另一端施加均匀的拉伸面载荷,模拟实际安装时两端被刚性连接、承受轴向拉力的工况;方孔设置在板件的中心区域,避免边界效应对孔边应力结果的干扰,板件的厚度根据实际承载需求选取常规工程用板厚范围,整体尺寸参考常用连接板的规格,长度控制在0.2m量级,宽度与长度保持合理的比例,确保载荷传递路径符合实际安装状态。

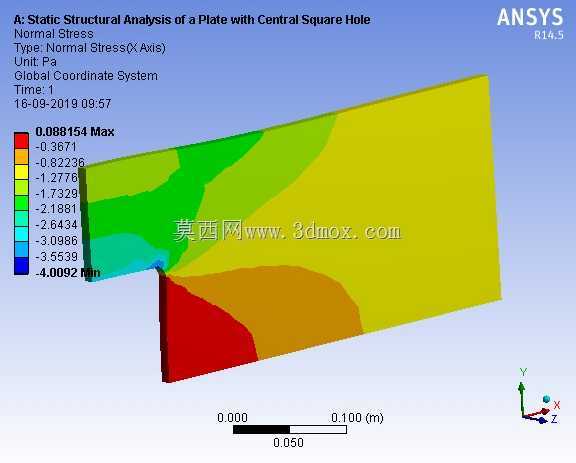

  从应力分布结果来看,方孔的两个垂直于载荷方向的直角边角位置,出现了整个板件的应力最大值,该位置的应力值远高于板件远离孔位区域的平均应力,这就是典型的几何不连续带来的应力集中现象;沿着孔边向板件的上下边缘延伸,应力值呈现逐步降低的梯度变化,板件远离方孔的两端区域,应力分布相对均匀,和实心板的理论计算值基本吻合。这一结果提示设计人员,在进行这类方孔板的结构设计时,不能直接用净截面平均应力作为强度校核的唯一依据,必须充分考虑应力集中带来的局部应力升高,根据实际载荷工况选择合适的安全系数,必要时可以对方孔的直角位置做圆角过渡处理,降低局部应力峰值,提升板件的承载能力。

  在实际选型应用时,首先要根据设备的整体安装空间确定板件的外形长宽尺寸,预留足够的安装螺栓孔位空间,避免安装时和其他部件发生干涉;其次要根据所承受的最大工作载荷,结合仿真得到的应力集中系数,选择对应强度等级的板材,确保孔边最大应力低于材料的许用应力值;如果板件需要承受交变载荷,还要额外考虑应力集中位置的疲劳强度问题,适当加大圆角半径或者在孔边增加补强结构,避免长期交变载荷下出现疲劳裂纹。另外在安装过程中,要保证板件两端的连接面贴合平整,避免因安装偏斜带来附加的弯曲载荷,导致实际受力状态和仿真工况出现偏差,影响结构的实际承载能力。

  对于结构设计从业者来说,这类基础板件的仿真分析是掌握有限元应力分析方法的典型练习案例,通过调整方孔的尺寸、位置、圆角大小,对比不同参数下的应力分布变化,可以快速建立对开孔构件应力集中规律的直观认知,在后续的实际项目设计中,能够更合理地进行开孔位置选择、结构补强设计,避免出现低级的强度设计失误,提升整体结构的设计可靠性。
