食品加工用自平衡平筛筛分设备结构

　　在米面、杂粮等食品原料的分级处理工段，平筛是核心的粒度分选设备，不同于依靠垂直振动完成筛分的振动筛，这类设备依靠筛体的水平回转运动，让铺在筛面上的物料形成均匀的螺旋运动轨迹，在逐层穿过不同目数筛网的过程中，按照粒径差异完成多品级物料的精准分离，整个筛分过程物料抛送幅度平缓，不会出现脆性物料破碎、粉类物料大量飞散的问题，尤其适合小麦粉、玉米粉、米粉等粉状食品原料的精细分级，也可用于食品加工前的颗粒原料除杂、粒度均化工序。

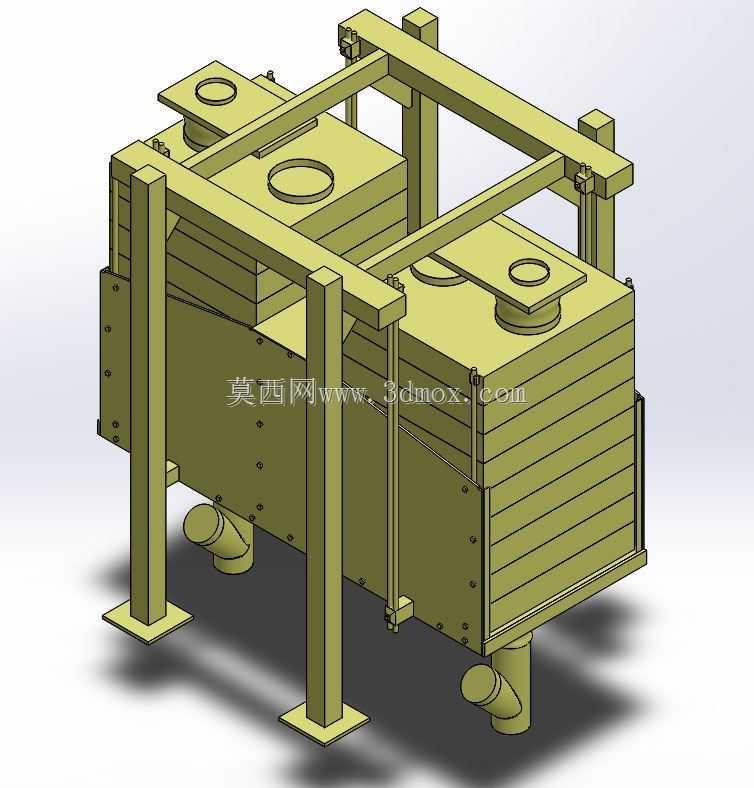

　　从结构设计逻辑来看，这套平筛采用了分体式机架承载的布局，四根立式支撑柱通过底部方形安装法兰与生产车间的预埋基础或者设备安装平台固定，支撑柱之间通过横向连接梁形成刚性框架，既承担整个筛体的运行载荷，也能抵消筛体水平回转时产生的交变惯性力，避免设备运行过程中出现整机晃动、基础松动的问题。支撑框架的顶部设置了多组吊挂连接点位，筛体整体通过柔性吊挂组件与框架连接，这种吊挂式的安装结构让筛体可以在水平方向做稳定的平面回转运动，同时柔性连接件可以吸收筛体运行时的小幅振动，避免振动直接传递到机架和安装基础上，降低设备运行的噪音传递。

　　筛体本身采用多层叠置的箱式结构，每一层筛格都可以独立抽出更换，方便根据不同的物料分级需求更换对应目数的筛网，也便于日常生产中清理筛网堵塞的物料、检查筛网是否出现破损漏料的问题。筛体顶部设置了四个独立的进料口，可以同时接入多路待筛分物料，或者根据不同的筛分流程切换进料点位，适配多品种物料的柔性生产需求。筛体底部设置了对应不同筛分层级的出料口，每个出料口都采用斜向溜管结构，筛分完成后的不同粒度物料可以依靠自身重力顺着溜管滑落到对应的输送设备或者集料仓中，不需要额外设置出料输送机构，简化了整个筛分工段的设备配置。

　　在安装边界的设计上，这套平筛的支撑柱底部法兰预留了标准的螺栓安装孔位，安装时需要保证四个支撑点的安装平面水平度误差控制在允许范围内，避免筛体回转时出现偏载、筛面物料走偏的问题。设备的外围需要预留足够的操作空间，尤其是筛体抽出更换筛网的一侧，需要留出至少单人操作加筛格抽出长度的维护空间，方便日常检修作业。设备顶部进料口需要和上游的喂料设备做软连接，避免上游设备的振动传递到筛体上，同时防止进料过程中出现粉尘外溢；底部出料口和下游输送设备的连接同样需要采用软连接结构，抵消筛体运行时的小幅位移，避免连接部位出现物料撒漏。

　　从运行特性来看，这种平筛的筛面运动轨迹平稳，物料在筛面上的停留时间可以通过调整筛体的回转转速、偏心距来适配，对于流动性较差的粉状物料，可以适当调整参数让物料在筛面上充分松散分层，保证筛分精度；对于流动性较好的颗粒物料，可以适当提高转速提升筛分效率。整个筛体的密封结构采用叠层压紧式设计，每层筛格之间都设置了密封垫，避免筛分过程中出现物料串层、粉尘外溢的问题，符合食品加工车间的卫生生产要求，设备外表面没有突出的尖锐结构，所有连接螺栓都采用沉头设计，避免积料滋生卫生死角，日常清洁时可以直接擦拭设备外表面，不会出现物料残留的问题。

　　在结构建模的过程中，需要重点关注吊挂连接点的位置精度，保证四个吊挂点的受力均匀，避免筛体回转时出现扭矩偏载；多层筛格的叠装定位结构需要做公差配合设计，保证筛格安装后不会出现晃动、错位的问题；支撑框架的型材选型需要满足刚度要求，在筛体满载运行、做水平回转运动时，框架的变形量需要控制在允许范围内，避免因为框架变形导致吊挂部件出现异常磨损。另外，设备的整体高度需要适配车间的层高，进料口和出料口的位置需要和上下游设备的接口位置匹配，减少现场安装时的管道改造成本。
