食品加工用多工位平筛设备结构设计

　　在米面、杂粮等食品原料的精加工产线中，平筛是承担粒度分级、杂质筛除核心工序的关键设备，不同于依靠垂直振动作业的筛分设备，平筛依靠水平方向的往复回转运动完成物料筛分，作业过程中对物料的扰动更小，能有效避免易碎颗粒的破损，尤其适配小麦粉、玉米粉、米粉等粉状食品原料的分级作业，在日处理量数十吨的中型粮食加工车间里，这类设备通常布置在磨粉工序之后，承担不同粒度粉类的分级筛理，将磨制后的物料按照粒径差异分离成不同等级的成品，同时筛除混入原料中的麸皮、结块物料等杂质。

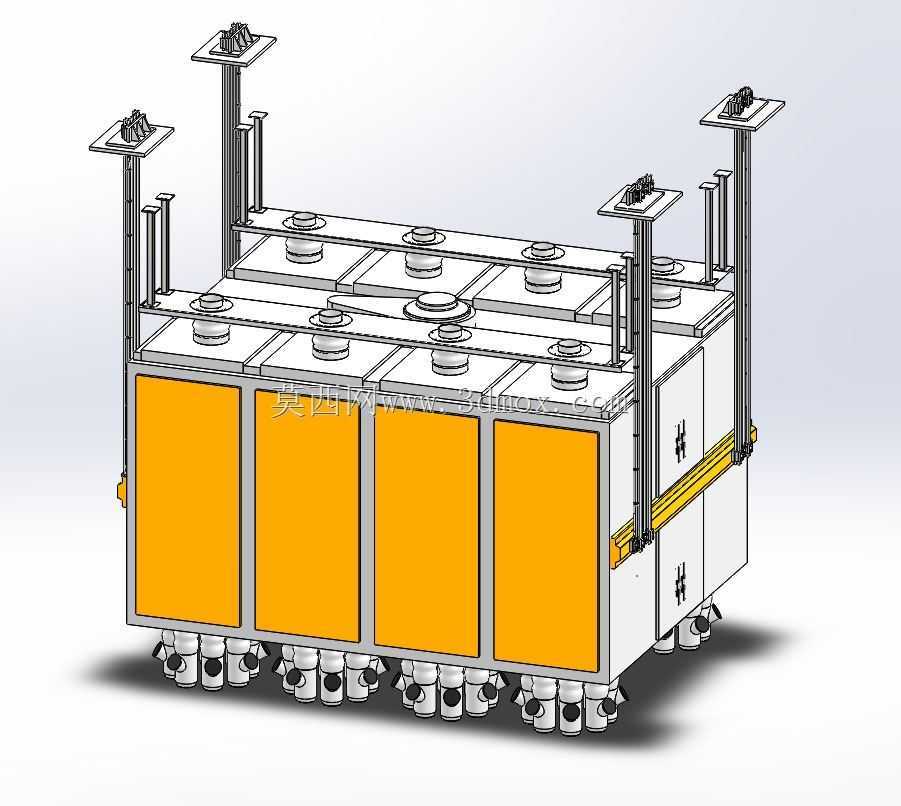

　　从设备的整体结构来看，该平筛采用多仓并列式布局，主体筛箱被分隔为四个独立的筛理仓室，每个仓室可根据工艺需求配置不同目数的筛网，单台设备即可完成多级筛分作业，无需多台单仓筛串联布置，能有效节省车间的占地空间。筛箱外侧的橙色护板为快拆式检修门，日常更换筛网、清理筛仓残留物料时无需拆解整机框架，松开侧边的快锁扣件即可开启护板进入仓内作业，大幅缩短日常维护的停机时间。筛箱底部均匀布置的多组支撑脚轮为弹性支撑结构，内部集成了缓冲阻尼组件，既能够承受筛箱满负荷运行时的整机重量，又可以吸收水平回转运动产生的振动，避免振动传递到车间地面影响周边其他精密加工设备的运行精度，同时弹性支撑结构也能让筛箱的回转运动轨迹更稳定，保证筛面各处的物料运动速度均匀，避免出现局部物料堆积、筛网利用率不均的问题。

　　设备顶部伸出的多组立式立柱为进料分料机构的支撑结构，每根立柱顶端都设置了独立的进料接口，可分别对接前端磨粉设备的出料管路，不同管路输送来的物料可直接进入对应的筛理仓室，避免不同批次、不同类型的物料在进料端出现混料问题。立柱与筛箱主体之间采用可调式连接结构，安装时可根据现场进料管路的实际高度调整立柱的伸出长度，适配不同层高车间的安装需求，无需额外配置过渡连接管路。筛箱侧边设置的黄色横向构件为筛网压紧机构的操作端，更换筛网时扳动该构件即可快速松开筛网压框，更换完成后复位即可将筛网均匀压紧在筛仓的承托框架上，避免设备运行过程中筛网出现松动、移位导致的筛分精度下降问题。

　　设计这类平筛设备时，首先要结合产线的处理量确定筛面的总面积，通常每平方米筛面每小时可处理1.5-2吨粉状物料，四个独立筛仓的总筛面面积可适配中型食品加工产线的连续作业需求，筛箱的回转半径通常设置在40-60mm区间，回转转速控制在每分钟200-240转，这个参数区间下，物料在筛面上的运动轨迹为均匀的螺旋线，既能保证物料有足够的接触筛网的时间，又不会因为运动速度过慢导致筛面堵孔。设备的整体外形宽度控制在2.4米以内，长度控制在3.2米以内，整体高度不包含顶部进料立柱时为1.8米，加上进料立柱后的总高度可根据现场需求在2.2米到2.8米之间调整，这个尺寸边界可以适配大多数标准食品加工车间的设备安装空间，设备安装时只需在地面预留对应尺寸的平整安装区域，无需额外浇筑混凝土基础，依靠底部弹性支撑脚轮的调平结构即可完成整机调平，大幅降低现场安装的施工成本。

　　筛箱内部的筛网叠层设计为多层结构，每个筛仓内可叠加3-4层不同目数的筛网，物料从顶部进入筛仓后，在水平回转运动的作用下逐层筛理，最上层筛网筛除大粒径的结块和杂质，下层筛网依次完成不同粒度物料的分级，最终不同等级的物料从筛箱侧边对应的出料口排出，直接对接后续的成品输送或者包装工序。设备的驱动机构内置在筛箱端部的密封仓室内，采用偏心回转机构带动整个筛箱做水平回转运动，传动部件全部采用油脂润滑，密封结构可避免润滑油泄漏污染食品物料，符合食品加工设备的卫生要求，日常运行过程中只需按照维护周期定期补充润滑脂即可，无需频繁拆解维护。

　　在实际产线布局中，这类平筛通常与磨粉设备、输送设备、除尘设备配套使用，设备顶部预留的除尘接口可对接车间的中央除尘系统，吸走筛分过程中产生的粉尘，避免车间内出现粉尘飞扬的问题，同时也能减少物料损耗，保证车间的作业环境符合食品生产的卫生规范。筛箱内壁全部采用圆弧过渡设计，不存在卫生死角，日常清理时可以直接用高压水枪冲洗内壁残留的物料，不会出现物料积存导致的霉变问题，护板与筛箱框架之间的密封件采用食品级硅胶材质，长期接触食品物料不会产生有害物质，也不会出现老化掉屑的问题。
