等节距圆柱压缩螺旋弹簧结构设计

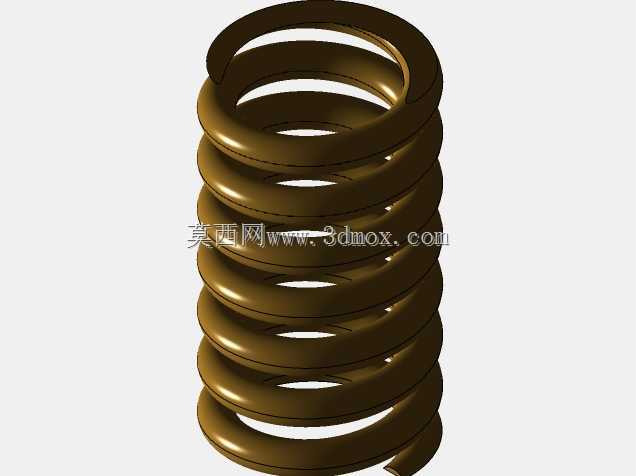

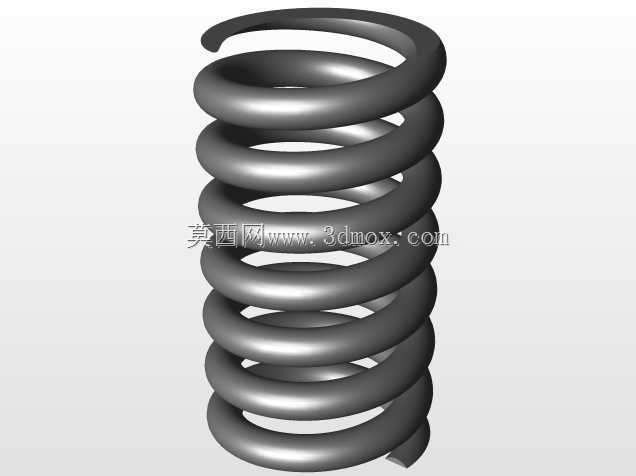

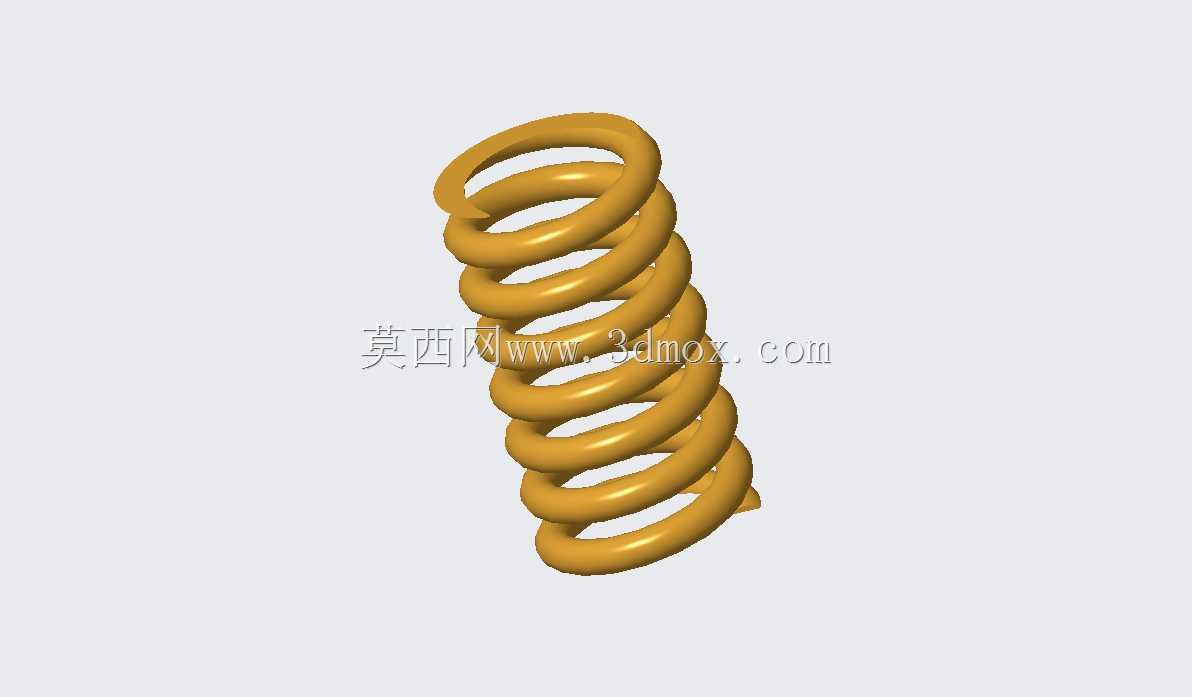

　　在各类机械设备的结构设计中，弹性缓冲环节的选型与建模往往是容易被忽略却直接影响设备运行稳定性的关键部分，这款圆柱螺旋压缩弹簧的三维建模，完全围绕通用机械场景下的压缩工况需求展开，没有多余的装饰性结构，所有几何参数都服务于实际受力与安装需求。从实际应用场景来看，这类弹簧覆盖的工况范围极广，小到精密仪器的按键复位结构、小型机电设备的减震脚垫，大到工程机械的悬挂缓冲单元、液压阀组的复位组件、冲压设备的过载保护结构，只要存在轴向压缩载荷需要缓冲、储存弹性势能、提供复位推力的位置，都能见到这类等节距圆柱螺旋弹簧的身影。不同于异形弹簧或者变节距弹簧的特殊工况适配性，这款等节距设计的弹簧，刚度线性度表现稳定，在有效压缩行程内，

　　弹力随压缩量的变化呈严格线性关系，对于需要精准计算弹力、控制缓冲行程的结构设计场景，这种线性特性能够大幅降低选型与校核的计算难度，也能避免非线性刚度带来的载荷突变问题。从设计思路层面来说，建模时首先要确定的是弹簧的中径参数，这个尺寸直接决定了弹簧的安装边界——如果弹簧需要套在导向轴上使用，中径要比导向轴的外径留出足够的间隙，避免压缩过程中弹簧内径剐蹭导向轴造成磨损卡滞；如果弹簧是安装在沉孔内使用，外径则要比沉孔内径留出合理的配合间隙，防止弹簧压缩时外径膨胀与孔壁产生摩擦。其次是有效圈数的设定，有效圈数直接决定弹簧的刚度值，在材料线径、中径固定的前提下，有效圈数越多，弹簧刚度越低，相同压缩量下提供的弹力越小，

　　适合需要大行程小弹力的复位场景；有效圈数越少则刚度越高，适合大载荷小行程的缓冲场景，这款模型的有效圈数设置，适配的是中等载荷、常规行程的通用工况，两端的支撑圈做了并紧磨平处理，这也是工业用压缩弹簧的标准工艺结构，磨平后的支撑圈能够保证弹簧两端的支撑面与轴线垂直，安装后不会出现偏载、倾斜的问题，避免压缩过程中弹簧出现侧弯、失稳的情况。线径的选择则直接关联弹簧的承载能力，这款模型采用的圆形截面弹簧钢丝，是最通用的弹簧材料截面形式，相比矩形截面或者异形截面的弹簧丝，圆形截面的钢丝加工工艺成熟，应力分布均匀，在反复压缩的交变载荷下，疲劳寿命表现更稳定，适合长期往复运动的工作场景。从安装边界的角度来说，建模时已经预留了标准的安装尺寸参考，两端磨平的支撑圈厚度为线径的四分之三左右，既保证了支撑面的平整度，也不会过多占用有效压缩行程；弹簧的自由长度是无载荷状态下的总长度，设计选型时需要根据预压缩量、工作压缩量、极限压缩量三个参数来校核，预压缩量是安装后给弹簧施加的初始压缩量，避免设备空载时弹簧出现窜动异响，工作压缩量是设备正常运行时弹簧的最大压缩位移，极限压缩量则是弹簧并紧时的最大压缩量，设计时必须保证工作压缩量远小于极限压缩量，避免弹簧长期处于并紧状态造成塑性变形，失去弹性。在实际建模过程中，螺旋扫掠的路径参数严格按照弹簧螺旋升角计算，保证每一圈弹簧的节距均匀一致，不会出现节距偏差导致的刚度不均问题；两端并紧圈的过渡部分做了平滑的曲率处理，

　　避免有效圈与支撑圈的连接处出现应力集中，因为弹簧的断裂失效往往最先出现在应力集中的过渡位置，平滑的曲率过渡能够有效分散交变载荷下的应力，提升弹簧的使用寿命。很多刚入行的结构设计师在做弹簧选型或者建模时，往往只关注弹簧的自由长度和外径，忽略了压并长度、刚度曲线、安装导向的需求，最后做出来的结构要么安装后弹簧卡滞，要么压缩到工作行程时弹簧已经并紧失效，要么弹力不符合设计需求导致设备动作不到位，这款三维模型的几何结构完全按照工业通用压缩弹簧的工艺标准搭建，能够直接用于装配模拟、干涉检查，也可以作为基础参数化模型，通过调整线径、中径、圈数、节距等参数，快速衍生出适配不同工况的弹簧模型，不需要从零开始绘制螺旋路径与扫掠截面，能够大幅提升结构设计阶段的建模效率。在做设备整体装配时，将这款弹簧模型导入装配环境后，可以直接模拟弹簧在不同压缩量下的状态，检查相邻零部件在弹簧压缩、伸展过程中是否存在干涉，尤其是在做运动仿真时，准确的弹簧模型能够帮助设计师更直观地观察缓冲环节的动作逻辑，提前发现安装空间不足、导向结构长度不够等设计问题，避免后续加工装配阶段出现不必要的改模。
