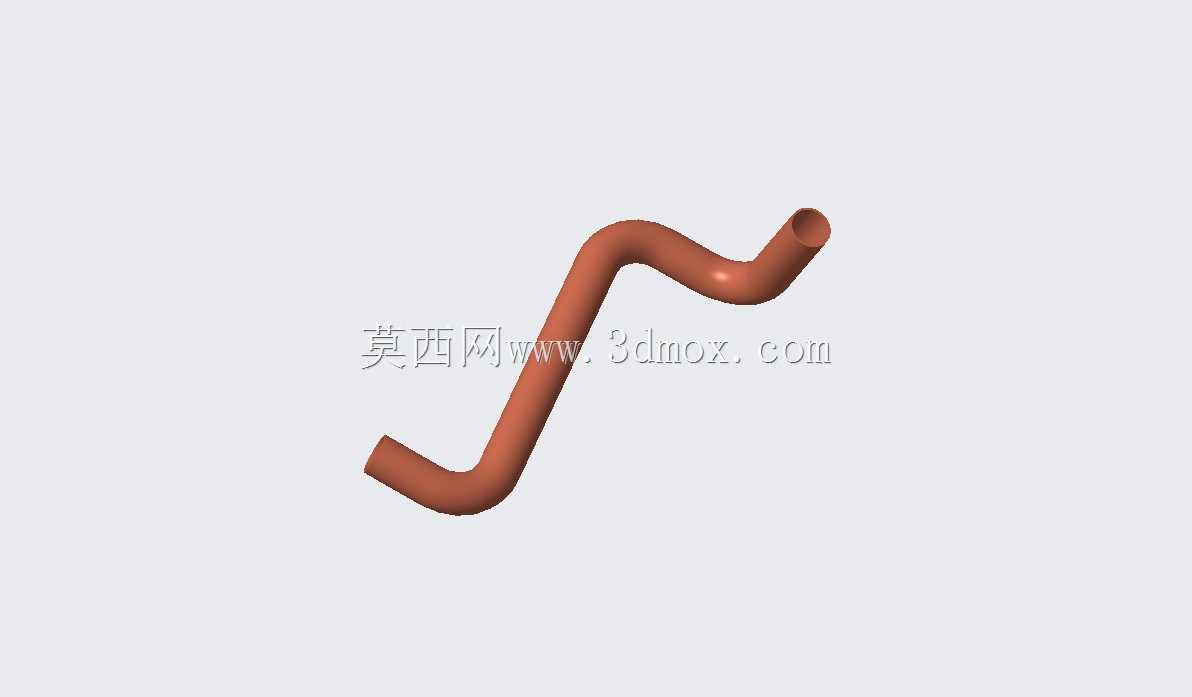

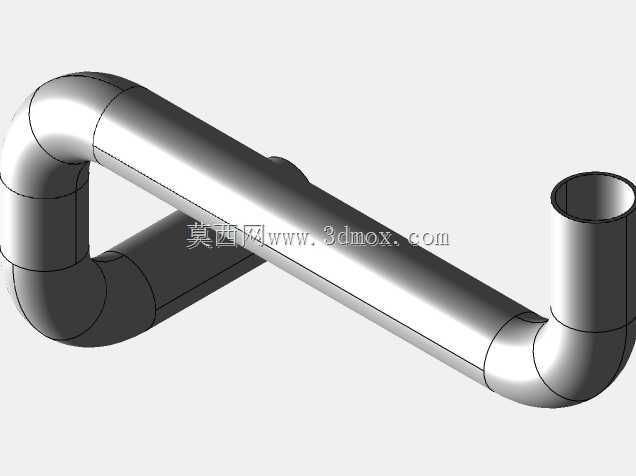

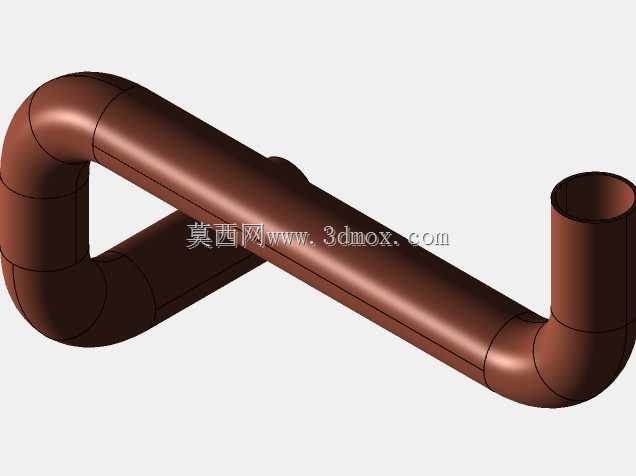

多弯折紫铜流体输送管路结构设计

　　在民用建筑水暖系统、商用暖通空调机组的管路排布作业中，这类带连续弯折结构的紫铜管路是极为常见的流体导通部件，日常承担着冷热水输送、制冷循环回路冷媒导通的核心作用，和普通直段铜管相比，预成型的弯折结构能直接适配设备内部、建筑墙体预留槽位的非直线排布空间，省去现场切割弯制的工序，也能减少接头数量，降低管路系统的泄漏风险。做这类弯管结构的三维设计时，首先要明确安装边界的约束条件，不同应用场景下的预留安装空间差异极大，家装水暖场景里要避让墙内的钢筋、预埋电线管，空调机组内部要避让压缩机、换热器、电控盒等周边部件，所以弯折角度、每一段直管段的长度都不是随意设定的，每一处弯弧的曲率半径都要匹配紫铜管材的弯折工艺特性，

　　曲率过小会导致弯管位置管壁出现褶皱、减薄，后续承压使用时容易在弯折处出现开裂泄漏，曲率过大则会占用过多安装空间，无法适配紧凑的排布需求。从结构特性来看，紫铜材质本身具备优秀的塑性变形能力，冷弯加工就能实现这类连续弯折成型，不需要额外加热处理，加工效率较高，同时铜材的导热性能优异，在制冷回路中还能辅助实现部分换热效果，内壁光滑的特性也能降低流体在管路内的流动阻力，减少循环泵的工作负载，长期输送冷热水或者冷媒时，铜材的化学性质稳定，不容易出现锈蚀、结垢的问题，能有效延长管路系统的整体使用寿命。设计过程中还要重点考虑管路两端的连接尺寸，两端的直管段长度要预留足够的操作空间，方便现场安装时进行焊接或者卡压连接，弯折段的位置要避开安装固定点，

　　固定管卡的位置要设置在直管段上，避免长期应力集中在弯折位置导致管路变形。另外，不同工况下的管壁厚度选择也有讲究，高层住宅的供水立管段需要承受更高的静水压力，管壁厚度要适当增加，空调室内机的连接管路压力相对较低，可以选择稍薄的管材降低成本，同时弯折处的管壁减薄率要控制在工艺允许范围内，保证整段管路的承压能力均匀一致，不会出现局部强度不足的问题。实际安装排布时，这类预成型弯管能大幅降低现场施工的难度，施工人员不需要携带专用弯管工具现场作业，只需要按照管路的成型走向对应安装位置固定即可，能有效缩短施工周期，也能避免现场弯制时出现的角度偏差、管壁损伤等问题，减少安装失误导致的后期返工。在暖通空调的制冷回路中，

　　这类弯管的走向设计还要考虑冷媒的流动特性，避免出现管路局部存液的问题，弯折角度要保证冷媒能顺畅循环，不会在管路低点积聚冷冻油影响压缩机的正常润滑，同时管路的固定间距要符合安装规范，避免设备运行时的振动传递到管路，导致弯折位置出现疲劳裂纹。
