料斗式框架支撑散料称重计量装置

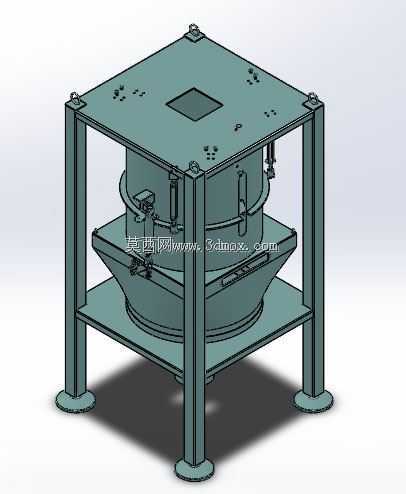

　　在散状物料加工、储运的生产环节中，连续化作业线往往需要在物料流转的节点完成精准的重量计量，这类称重装置多布置在料仓出料与下游输送设备的衔接位置，既不能阻断物料的正常流通路径，还要在动态或静态工况下完成重量数据采集，避免物料输送过程中出现计量偏差影响生产配比核算、物料出入库统计的准确性。这套框架式称重装置采用四柱支撑的立式布局，整体为上下双层承载平台搭配四根立式方管支撑柱的结构，底部支撑柱端设置圆形调平脚垫，可在安装时通过调整脚垫高度抵消安装地面的平面度误差，保证整套装置的水平度，避免因设备倾斜导致称重传感器受力偏移带来的计量误差。上层平台预留方形进料口，可直接与上游储料仓的出料溜管对接，进料口周边布置多组安装螺孔，

　　方便对接不同规格的溜管法兰，无需额外制作过渡连接构件；中层区域为核心的称重料斗组件，料斗采用上直筒下锥斗的结构形式，直筒段可暂存一定容量的待称重物料，避免进料时物料直接冲击称重传感组件，锥斗段的倾斜角度根据散料的安息角设计，保证称重完成后物料可依靠自重完全排出，不会在斗壁残留积料影响后续称重精度。料斗与上下框架之间预留均匀的安装间隙，避免料斗在受料、卸料过程中与框架结构发生硬接触，干扰重量信号的采集；支撑框架的立柱与平台之间采用满焊连接，焊后做去应力处理，避免长期受载后框架出现焊接变形导致料斗卡滞。料斗直筒段外侧布置多组称重传感组件的安装位，可根据计量量程需求选配拉式或压式称重传感器，传感器与框架、料斗的连接位置设置球面调心结构，

　　可自动补偿安装过程中产生的微小同轴度误差，保证传感器始终沿轴向受力，减少侧向力带来的计量损耗。料斗下部的出料端可适配气动或电动闸板阀，与上游进料控制阀门联动，实现快速进料、静态称重、自动卸料的连续作业循环，整套装置的安装边界可根据现场的料仓高度、下游设备进料口高度调整支撑柱的长度，适配不同层高的生产车间安装需求。在饲料加工、粮食储运、建材粉料生产、化工散料分装等场景中，这类称重装置可直接嵌入现有生产管线，不需要对原有生产线做大规模改造，框架外侧可根据现场防护需求加装防尘护板，减少粉料外溢对车间环境的影响；料斗内壁可根据物料的磨损性、腐蚀性选配衬板，比如处理石英砂、矿粉等磨琢性强的物料时加装耐磨锰钢衬板，

　　处理化工腐蚀性物料时加装聚丙烯或不锈钢衬板，延长设备的实际使用寿命。设计过程中需要重点核算框架的整体刚度，避免满载时框架出现过大的挠度变形导致传感器受力不均，同时要预留传感器的检修空间，方便后期校准、更换传感器时不需要完全拆解整套设备；上下平台的镂空位置要兼顾减重与承载需求，在保证平台承重能力的前提下减少设备整体自重，降低安装时的吊装难度。
