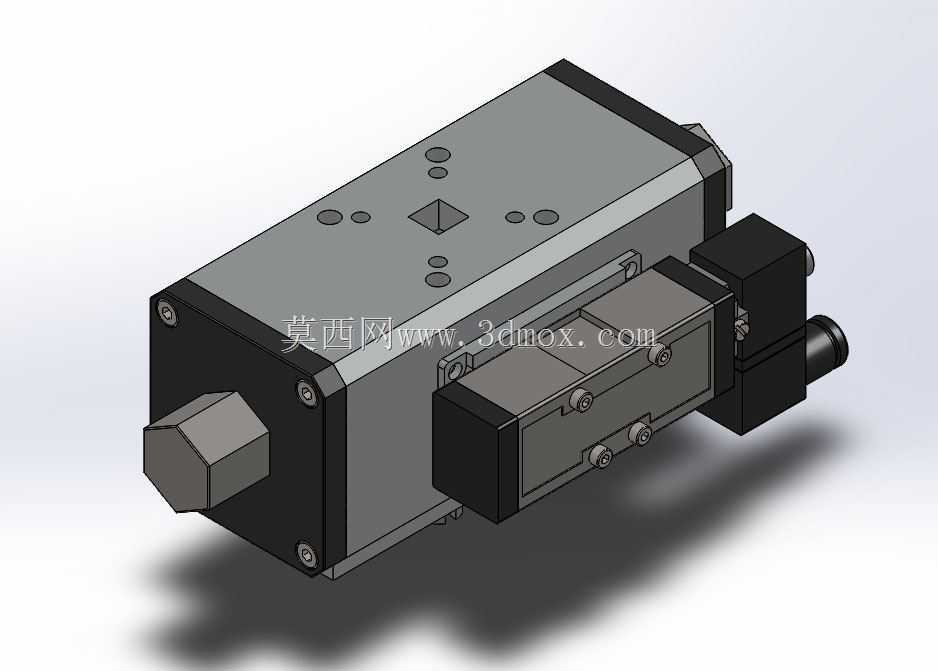

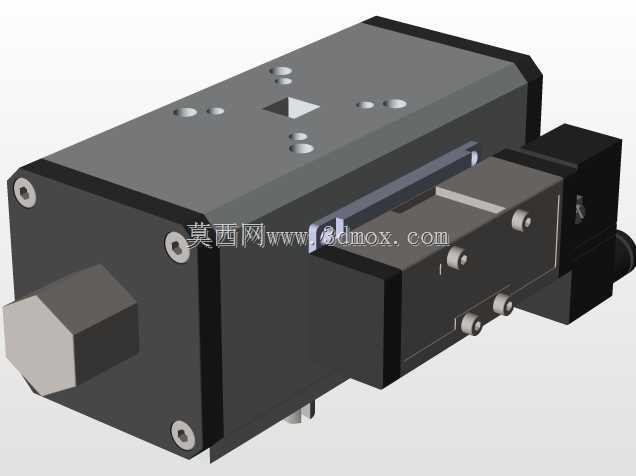

气动执行驱动阿库塔结构三维设计

　　在流程工业的流体控制回路里，这类阿库塔结构的气动执行单元是阀组驱动的核心部件，常配套在球阀、蝶阀等回转类阀门上，把压缩空气的压力能转化为阀杆的回转扭矩输出，完成管路介质通断、流量调节的动作，在化工、水处理、暖通、油气输送的现场阀岛配置里占比很高。从结构设计逻辑来看，这个模型采用的是双活塞齿轮齿条式的内部传动布局，压缩空气进入缸体两侧气腔后，推动平行布置的活塞做反向直线运动，活塞上集成的齿条带动中间的输出齿轮做定轴回转，最终把直线位移转化为0到90度范围内的回转输出，这种结构的优势在于输出扭矩全程平稳，不会因为转角变化出现扭矩陡降的情况，适配大口径阀门的启闭需求。外部的端盖采用内六角螺栓紧固，缸体本身做了硬质阳极氧化处理，

　　既保证气腔的密封耐压性能，也能在工业现场的多尘、轻度腐蚀环境下长期工作，侧面集成的电磁阀安装位是标准化的NAMUR接口，不用额外做转接支架就能直接贴装五通电磁阀，减少外接管路的接头数量，降低气路泄漏的概率。输出端的轴头做了内四方和外六角的双重适配结构，既可以直接套入阀杆的方头传递扭矩，也能通过外部的连接套适配不同尺寸的阀杆，轴端的密封采用双重O型圈加防尘圈的组合，防止现场的粉尘、水汽进入缸体内部磨损密封件。从安装边界来看，缸体底部的安装孔位符合ISO5211的标准安装尺寸，不用重新打孔就能直接和配套阀门的法兰支架对接，设计时预留的安装间隙足够容纳手动应急操作的附件，在气源中断的情况下可以通过端部的六角头手动驱动阀门动作，

　　不会出现管路失控的情况。侧面的行程调节螺钉可以微调输出转角的起止位置，补偿阀门长期使用后出现的密封磨损间隙，保证阀门在全关位置时的密封性能，全开位置时不会因为过转冲击损坏阀座密封。整个缸体的外形做了切边处理，没有突出的尖锐棱角，在密集安装的阀组柜里不会磕碰相邻的气路管线，气口的位置布置在缸体同侧，接气管的时候不用绕到缸体另一侧，现场布线布管的效率更高。建模的时候把内部的活塞、齿条、齿轮、密封槽都做了完整的结构还原，不是单纯的外观曲面模型，做结构干涉检查的时候可以直接验证活塞全行程运动时和端盖、缸壁的间隙，也能模拟电磁阀贴装后的空间占用，避免现场安装时出现附件和周边管线干涉的问题。对于做阀组集成设计的工程师来说，

　　这个模型可以直接导入到阀岛的装配体里，核对执行器和阀门、电磁阀、限位开关的装配尺寸，不用再手动测绘外形，能大幅缩短成套设备的设计周期，尤其是在做模块化阀组设计的时候，标准接口的执行器模型可以直接复用，减少重复建模的工作量。
