工业立式锥底气固分离滤器结构

项目分类:过滤器 发布时间:2021-11-27 ID:419220
  • 工业立式锥底气固分离滤器结构
  • 工业立式锥底气固分离滤器结构

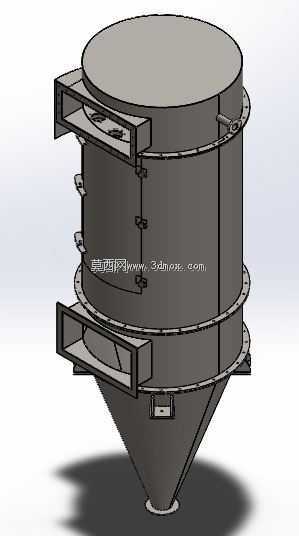

  在粉体加工、建材生产、粮食仓储转运这类会持续产生含尘气流的工况场景里,这类立式锥底结构的滤器是管线气固分离环节的核心配套设备,通常串接在负压风送或正压输送的管段中间,承担气流中固体颗粒截留、净化达标排气或是成品粉料回收的作用,区别于平面布置的扁袋除尘单元,这种筒锥结合的结构更适配垂直安装的空间布局,能在有限占地内实现更大的过滤面积布置。从结构设计逻辑来看,整体采用三段式法兰拼接的筒体结构,顶部为平封圆形封头,通过一圈均布螺栓的法兰与中部直筒段连接,直筒段上下同样采用法兰结构分别对接顶部封头与下部锥段,这种分段设计一方面是为了方便内部过滤元件的安装更换,后期运维时拆开对应段法兰即可进入筒体内部作业,不需要整体吊装拆解设备;

  另一方面法兰连接的密封性能更可靠,承压能力比焊接拼合的薄壁结构更稳定,适配不同风压的输送系统。设备的进出风口采用对称侧出的方形法兰接口,上下两个接口分别对应直筒段的上部与下部区域,含尘气流从下部接口进入筒体后,流通截面突然扩大,气流速度骤降,大颗粒的粉料会在重力作用下直接沉降到下部锥段,细微颗粒则随气流向上经过内部过滤元件的拦截,净化后的气流从上部接口排出,这种进出风布局能最大化利用筒体内部的沉降空间,减少过滤元件的初始负荷,延长滤件的清灰周期。下部锥段采用大倾角圆锥结构,锥角设计参考了常见粉体的安息角参数,确保沉降下来的固体颗粒能沿锥壁自然滑落到锥底的排料口,不会在锥壁积料搭桥,锥底预留的圆形法兰接口可对接旋转卸料阀、

  集料桶或是后续输送设备,实现连续排料作业,不需要停机清理积料。安装边界方面,筒体的圆形截面直径决定了设备的水平占地尺寸,上下方形进出风口的法兰边距是管线对接时需要重点核对的安装参数,现场安装时需要在筒体侧面预留足够的操作空间,对应直筒段上设置的快开检查口位置,方便日常巡检时观察内部滤件的积灰情况,顶部封头位置可根据实际需求加装防爆阀、压差表接口等附件,直筒段外壁设置的吊耳结构是为了设备吊装就位时使用,吊装时需要保持筒体垂直,避免锥段受力不均导致法兰密封面错位。在实际选型适配时,需要根据处理风量计算筒体的截面风速,通常这类滤器的筒体截面风速控制在1-2m/s区间,风速过高会导致已沉降的颗粒被二次卷起,增加滤件的磨损速度,

  风速过低则会造成设备体积过大,增加不必要的制造成本;进出风口的尺寸需要和对接的输送管线保持一致,避免变径位置产生涡流积料,法兰连接时需要在密封面添加耐高温或耐腐蚀的密封垫片,根据输送介质的温度、腐蚀特性选择对应的垫片材质,防止运行过程中出现漏风漏料的问题。内部过滤元件的固定支架焊接在直筒段的内壁上,支架的焊接位置需要做打磨光滑处理,避免尖角刺破滤袋或是其他过滤介质,滤件的安装间距要均匀,保证气流能均匀通过每个滤件的表面,避免局部风速过高导致滤件过早破损。锥段的壁厚通常比直筒段稍厚,因为锥段要承受积料的垂直载荷,同时排料时的物料冲刷也会对锥壁造成磨损,对于磨琢性强的粉料工况,还可以在锥段内壁加装耐磨衬板,延长设备的使用寿命。设备整体的安装垂直度偏差需要控制在千分之一以内,否则会导致内部气流分布不均,部分区域滤件负荷过高,同时锥段的偏斜也会导致积料排出不畅,容易在锥底位置堵塞。
