物流场站用集装箱翻转卸料设备结构

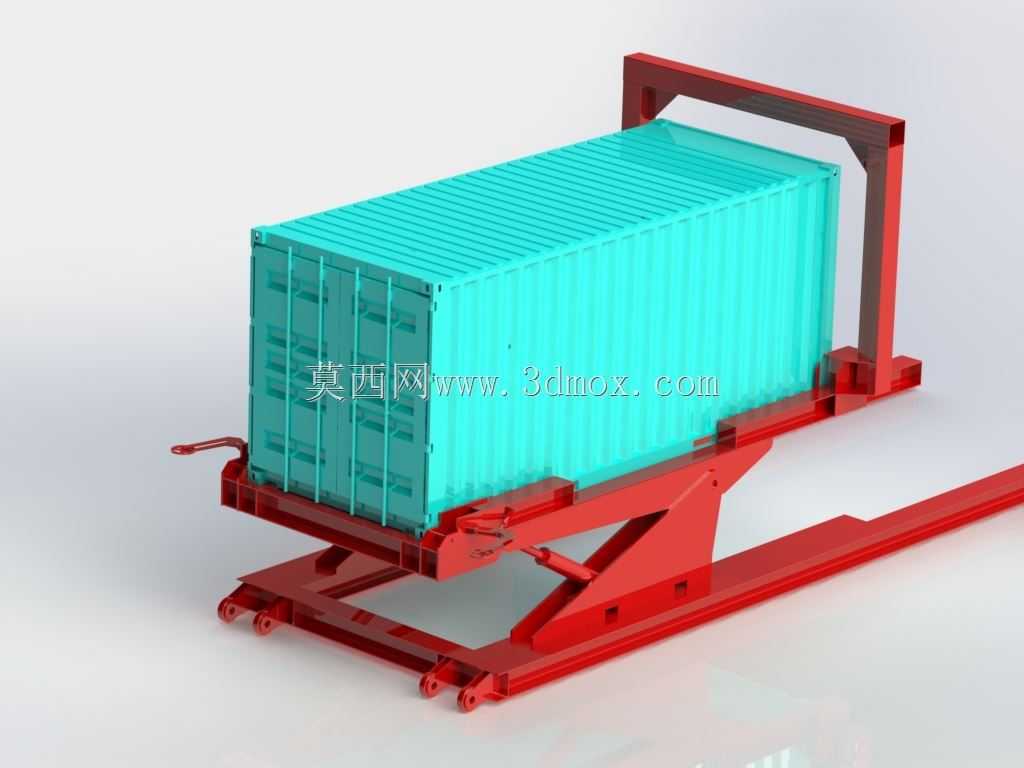

　　在散货物流场站、粮食仓储码头、矿粉中转堆场这类场景里，标准海运集装箱的散料卸车一直是效率卡点——常规靠人工开门配合挖机掏料，不仅作业周期长，还容易出现物料撒漏、箱体磕碰变形的问题，甚至存在人员被埋压的安全隐患，这款集装箱倾卸设备就是针对这类痛点做的结构设计。整套设备采用低位承载的框架式底座，底座上预留了与场站硬化地面固定的地脚螺栓孔，安装时不需要做太深的设备基础，只要地面承载力满足满载集装箱加设备自重的载荷要求即可，底座的纵向长度覆盖标准20英尺集装箱的底部支撑位，横向宽度留出了集装箱对位时的左右调整余量，现场作业时，集装箱可通过正面吊或者场内转运平板车直接停靠到底座的承载位，不需要额外的二次吊装对位。

　　设备的翻转承载架采用箱型梁焊接结构，和集装箱接触的支撑面做了防滑耐磨处理，同时匹配标准集装箱的角件锁止位置，设置了可自动卡紧的旋锁结构，当集装箱落位后，旋锁会自动卡入集装箱底部的角件孔，避免翻转过程中箱体滑移脱落。翻转动作靠铰接在底座和承载架之间的液压油缸驱动，油缸的铰点位置经过受力优化，在翻转起始阶段能提供足够的推力克服满载集装箱的重心偏载，翻转到最大倾卸角度时，油缸处于受力最优的支撑位，不会出现负载陡增的情况，最大翻转角度可以根据卸物料的特性调整，针对流动性好的粮食类散料，45度倾角即可完成卸车，针对含水率偏高、流动性差的矿粉、渣土类物料，最大可支持到60度倾角，确保箱内物料无残留。设备的门架部分采用双立柱龙门结构，

　　立柱和底座之间做了加强筋焊接，主要作用是在集装箱翻转到高位时提供侧向支撑，避免承载架出现横向晃动，同时门架上预留了可选装的集装箱开门机构安装位，针对需要自动开门的作业场景，可加装液压驱动的门销拔除和箱门推开机构，不需要人工靠近翻转区域操作箱门，进一步提升作业安全性。整套设备的液压管路全部沿底座和承载架的梁体内侧布置，避免作业过程中被掉落的物料砸损，液压站可根据场站的配置情况选择就近布置在底座侧方或者单独放置在设备操作间旁，操作位设置在设备侧方5米外的安全区域，操作人员可直接观察到集装箱内的卸料情况，随时调整翻转速度和角度。从结构设计的冗余度来看，整套承载结构的静载安全系数取到了2.5倍，可满足满载30吨集装箱的反复倾卸作业需求，

　　铰接位置的销轴采用了调质处理的合金结构钢，配合自润滑轴承，日常作业只需要定期检查润滑状态即可，维护成本较低。和传统的集装箱掏料设备相比，这款倾卸设备不需要对集装箱做任何改装，直接适配标准海运集装箱，作业时单箱卸车周期可控制在15分钟以内，相比人工掏料效率提升6倍以上，同时整个卸料过程在封闭的对位区域内完成，可配合下方的地坑输送带直接将物料转运到仓储区，避免物料撒漏造成的场站清理成本。在安装边界上，设备作业时的最大外伸尺寸不会超出底座范围太多，翻转到最大角度时，集装箱顶部的最高点距离地面高度控制在7.5米以内，常规场站的净空高度都能满足安装要求，不需要额外拆除场内的照明、管线等设施。针对北方冬季有冻煤、冻矿作业需求的场景，承载架上还预留了振动器的安装位，可加装高频振动装置，在翻转过程中通过振动让冻黏在箱壁上的物料顺利滑落，不需要人工进箱清理。
