工业方形立式储料罐体支撑结构设计

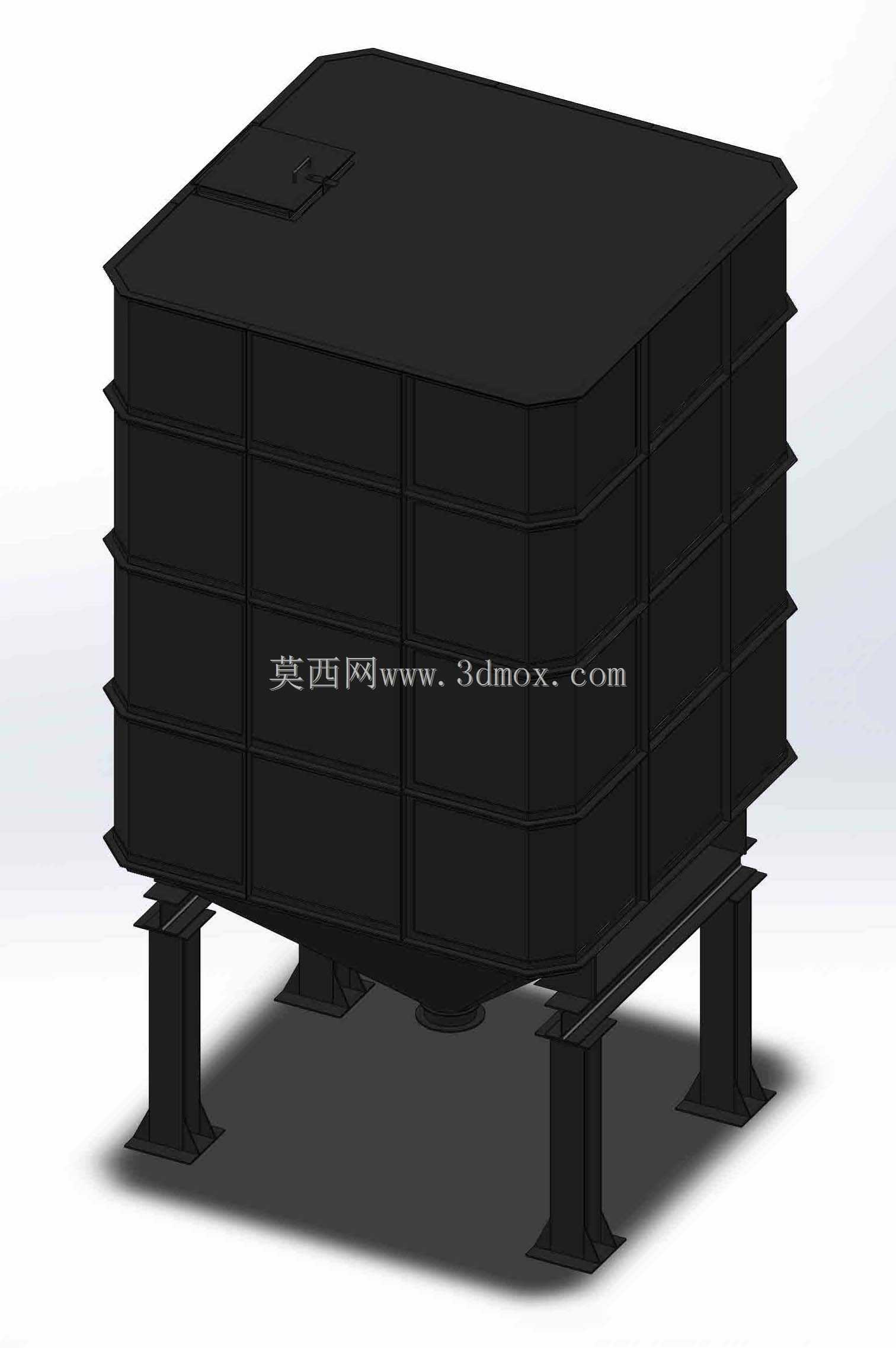

　　在散料仓储、粉体中转的工业场景里，这类方形立式储料结构的应用覆盖了从粮食加工、塑料粒子暂存到工业粉体配料的多个环节，不同于常见的圆形储罐，方形结构的核心优势在于空间利用率更高，在车间规整排布时不会出现圆形罐体相邻的三角空隙，能最大化利用厂房的平面占地，尤其适合车间面宽有限、需要多台罐体并排布置的配料工位。从结构设计逻辑来看，罐体主体采用带圆角的方形截面，顶部做全封闭平盖设计，盖体预留了小型检修口，方便日常进入罐体内部检查积料、清理残留，避免长期使用后物料挂壁结块影响储料容量。罐体侧壁做了多道横向加强筋结构，也就是外观上看到的分层横向凸起，这些筋条并非装饰结构，

　　而是针对方形罐体侧壁承压能力弱于圆形罐体的特性做的补强设计——方形罐体在装满散料时，侧壁中部会受到物料静压力产生外凸形变，多道等距分布的横向加强筋可以把侧壁的受力均匀传导到罐体的竖向棱边，再通过棱边把载荷传递到底部的支撑框架，避免长期满载使用后侧壁出现塑性变形。罐体底部采用锥斗收底结构，图中虽然只露出锥斗的出料口端部，但这类结构的锥角设计需要匹配存储物料的安息角，比如存储流动性好的塑料粒子时锥角可以稍小，存储易吸潮结块的粉体时锥角要做的更陡，保证物料能依靠自重顺利从底部出料口排出，不会在锥斗位置搭桥堵料。底部的支撑结构采用四根独立的型钢支腿，支腿底部带方形安装脚板，安装时可以通过地脚螺栓把整个罐体固定在车间地面或者钢结构平台上，

　　支腿的高度预留了足够的出料空间，方便在下方安装旋转阀、螺旋输送机等出料输送设备，直接把罐内物料输送到下一生产工序。设计时需要重点核算支腿的承载能力，除了罐体自身的自重，还要考虑满载时物料的总重量，以及车间可能出现的水平风载、设备运行时的振动载荷，避免支腿失稳出现倾斜。罐体顶部的边角做圆弧过渡处理，一方面是避免直角位置的应力集中，在焊接加工时减少焊接缺陷的产生，另一方面也能减少顶部积灰，日常车间清洁时更方便。从安装边界来看，这类方形储罐的占地尺寸规整，安装时只需要保证支腿安装位置的地面平整度在允许范围内，预留出顶部检修口的操作空间、侧面的料位计安装位置即可，不需要额外做复杂的基础施工，相比大型立式圆罐安装难度更低，

　　也更适合中小型生产车间的分散式储料需求。在实际选型应用中，这类储料结构还可以根据存储物料的特性调整内壁的处理工艺，比如存储食品级物料时做内壁抛光处理，存储腐蚀性物料时衬防腐涂层，结构本身的模块化设计也方便根据需要的储料容量调整罐体的高度，不需要重新改动底部支撑和顶部盖体的基础结构，适配性较强。
