手动螺旋式插板闸阀结构设计

　　这款手动螺旋驱动的插板式截流装置，在散料输送、重力流管路、除尘风网、小型排污支管场景中应用十分广泛，很多粮食加工线的料仓出料口、木工除尘系统的支管截断、小型污水处理站的沟渠通断控制，都会用到这类结构的阀件，相比法兰式硬密封闸阀，它的结构更轻薄，占用安装空间更小，适配矩形截面的流道，安装时不需要额外做圆转方的变径接头，能直接和矩形风管、方形料溜管、敞口沟渠的法兰边对接，大幅减少现场安装的配件成本与焊接工作量。

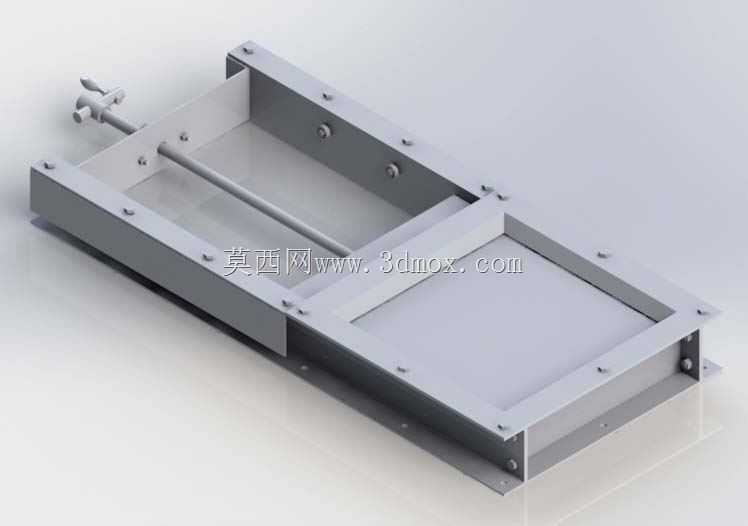

　　从结构设计逻辑来看，整个阀件采用框架式承载结构，外框由等厚钢板折弯拼焊而成，框体内侧加工有与插板厚度匹配的导向滑槽，滑槽内嵌有低摩擦的密封衬条，既可以减少插板往复滑动时的磨损，也能填充插板与框体之间的间隙，避免输送的粉料、颗粒料从侧边缝隙泄漏。驱动部分采用梯形螺纹副传动，手轮连接的传动螺杆一端与插板端部的连接座铰接，螺杆旋转时不会带动插板同步转动，只会将旋转运动转化为插板沿滑槽方向的直线运动，梯形螺纹的自锁特性可以让插板停留在任意开度位置，不会因为流道内的物料压力、风压推动插板自行移位，不需要额外加锁止机构就能稳定维持开度。

　　设计时需要重点关注几个安装边界尺寸：首先是外框的法兰安装边，四周预留的螺栓孔位要和对接的管路、料仓出口的孔位完全匹配，孔距公差控制在±0.5mm以内，避免现场安装时出现螺栓无法穿入的问题；其次是插板完全开启时的伸出长度，要预留足够的操作空间，不能让手轮和周边的设备、墙体产生干涉，手轮的操作高度建议设置在距离操作面1.1-1.3m区间，符合人工操作的人体工程学要求，不需要操作人员踮脚或者弯腰就能完成开度调节。另外插板的行程要和流道的净开口尺寸匹配，完全开启时插板不能遮挡流道截面，避免产生额外的流阻，造成物料堆积或者风阻增大；完全关闭时插板的密封面要完全覆盖流道截面，密封衬条的压缩量控制在1-1.5mm，既保证密封效果，也不会因为压缩量过大导致插板启闭阻力过大，操作费力。

　　从功能特性来说，这款阀件没有复杂的气动、电动执行组件，纯机械结构的故障率极低，日常维护只需要定期给螺杆传动部分涂抹润滑脂，检查滑槽内的密封衬条磨损情况即可，即使在粉尘浓度较高的工况下，也不会像电动阀那样出现电机进灰、电路故障的问题，非常适合工况环境相对简陋、没有配套气源和电控布线的现场使用。插板的板面采用平整的冷轧钢板加工，表面做防锈处理，滑动过程中不会出现卡滞，对于流动性较好的粉料、小颗粒物料，以及低压的气流、水流都能实现可靠的截流，调节开度时可以通过螺杆的旋转圈数精准控制插板的插入深度，从而实现流量的线性调节，比翻板式的调节阀调节精度更高，流道更平顺，不会出现物料卡滞在翻板转轴处的问题。

　　在建模过程中，需要重点验证几个运动干涉点：一是螺杆旋转时，和框体端部的螺纹套之间的配合间隙，要保证螺杆转动顺畅，没有偏心卡滞；二是插板在全行程滑动过程中，和两侧滑槽的配合间隙均匀，不会出现一侧摩擦过大、一侧间隙过大漏料的问题；三是手轮转动到全关位置时，插板端部的限位块要能和框体贴合，避免螺杆旋出过量导致插板从滑槽中脱落。整个框架的焊接结构要做应力释放处理，避免焊接变形导致滑槽扭曲，造成插板启闭卡涩，安装边的平面度公差控制在1mm以内，保证和对接管路安装时密封垫能均匀受压，不会出现局部渗漏的问题。
