汽车离合器花键式从动输出轴结构

　　在手动挡乘用车辆与轻型商用车的离合器总成中，这类从动轴承担着动力从离合器从动盘向变速器输入侧传递的核心作用，是动力传输路径上不可缺失的刚性传动部件。日常工况下，离合器完成结合动作时，发动机飞轮端输出的扭矩会通过从动盘摩擦片的摩擦力矩传递到该轴的花键配合段，再经由轴体本身的刚性结构将扭矩输送至变速器输入端，实现动力的平顺传递；当离合器分离时，该轴与从动盘之间的花键副允许从动盘沿轴向小幅滑移，彻底切断动力传输路径，为换挡操作提供无负载的切换条件。

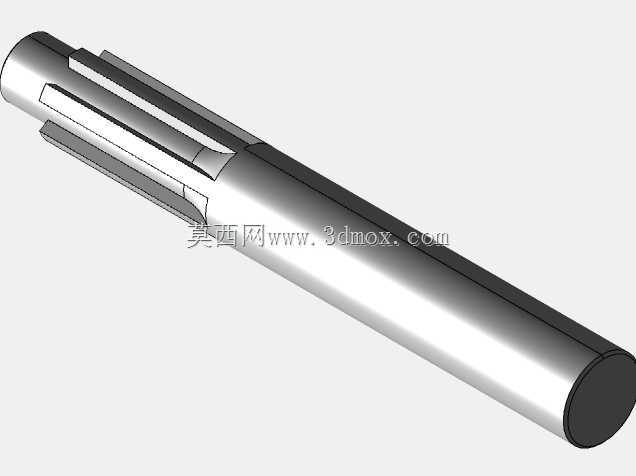

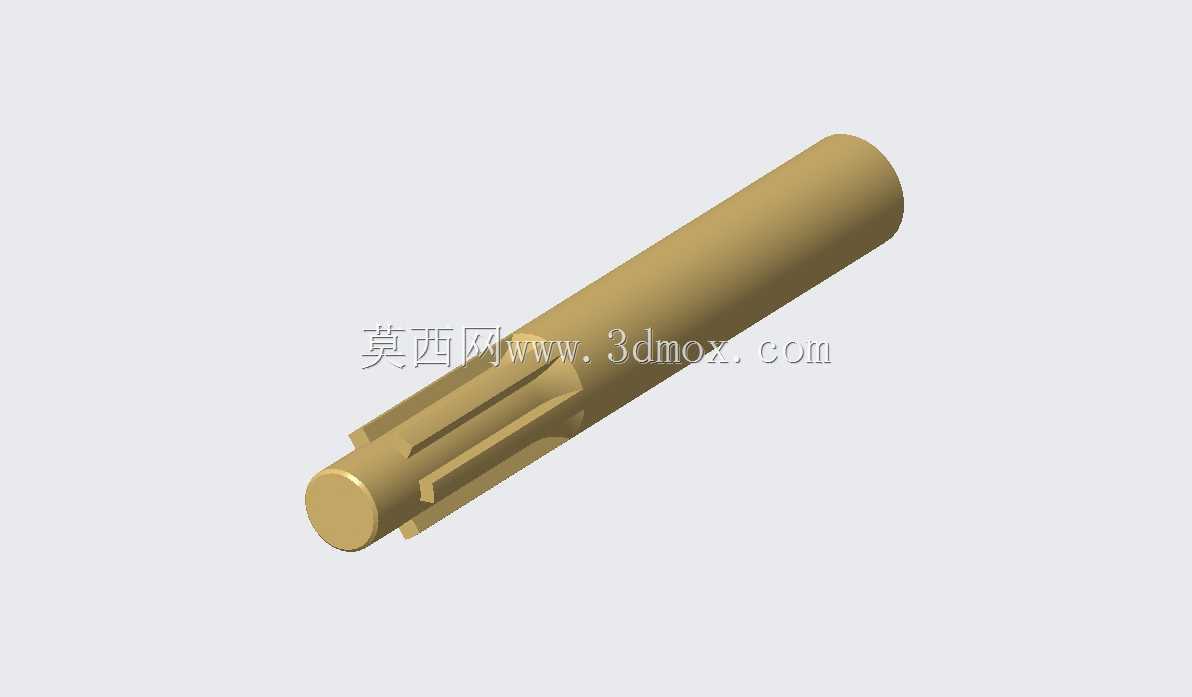

　　从结构设计逻辑来看，该轴采用一端光轴定位、中段花键传动的布局，光轴段主要承担径向定位功能，与离合器壳体或者变速器前侧的支撑轴承内圈配合，保证轴体运转时的同轴度，避免高速旋转时出现径向跳动引发的传动抖动。花键段采用矩形花键结构，相比单键传动，花键的多齿协同受力特性可以在同等轴径下传递更大的扭矩，同时齿侧的均匀受力也能降低局部应力集中，延长部件的疲劳寿命，花键的齿向公差与齿距累积公差都经过严格控制，保证从动盘在花键上滑移时无卡滞，结合分离动作顺畅。轴体的整体同轴度、圆柱度公差都控制在微米级，避免高速旋转时的动不平衡量过大，引发整车起步或者高速行驶时的传动系振动。

　　在安装边界上，该轴的轴向定位依靠光轴端的轴肩与支撑轴承端面贴合实现，轴向窜动量控制在极小范围内，避免工作过程中轴体轴向窜动导致离合器分离行程变化，影响踏板操作的一致性。花键段的有效配合长度需要匹配从动盘毂的轴向宽度，同时预留足够的磨损余量，在摩擦片正常磨损的全生命周期内，从动盘的轴向移动都不会脱离花键的有效啮合区间，防止出现传动脱开的故障。轴体的表面处理采用硬质氧化或者渗碳淬火工艺，花键齿面硬度达到较高水平，能够承受频繁结合分离带来的齿面摩擦，降低长期使用后的花键磨损量，避免因齿侧间隙过大引发的传动异响与冲击。

　　实际选型匹配过程中，该轴的直径参数需要匹配目标车型的发动机最大输出扭矩，避免扭矩过载导致轴体扭转变形甚至断裂；花键的模数、齿数参数必须与从动盘毂的内花键完全一致，保证配合间隙处于合理区间，间隙过大会导致传动冲击，间隙过小则会导致滑移卡滞，影响离合器分离彻底性。轴端的倒角设计充分考虑了装配便利性，装配时可以顺畅导入支撑轴承与从动盘花键孔，降低装配过程中的零件刮伤风险。在日常维修场景中，该轴的花键磨损量、光轴段的轴承配合面磨损量都是检测的核心指标，当磨损量超过设计阈值时，会导致离合器分离不彻底、起步抖动等故障，需要及时更换。这类轴的结构设计没有多余的冗余结构，在保证强度与刚度的前提下尽可能控制轴体重量，降低传动系的旋转惯量，提升离合器响应速度，同时减少不必要的材料消耗，兼顾可靠性与轻量化的设计需求。
