内燃机进气锥形空气滤清器结构

　　在中小排量通用内燃机、非道路移动机械动力单元的进气系统设计中，这类锥形结构的空气过滤部件是保障动力单元耐久运行的核心前端组件，其安装位置通常位于增压器进气口前端、整车进气道末端的舱内空余空间，需要在有限的布置边界内兼顾过滤效率、进气阻力与安装可靠性。从实际工况来看，这类过滤部件主要拦截进气气流中携带的道路浮尘、作业扬尘、植物碎屑等硬质颗粒，避免杂质进入气缸壁与活塞环的配合间隙，防止磨粒磨损造成的缸压下降、机油耗上升问题，是决定内燃机大修周期的关键外围部件。

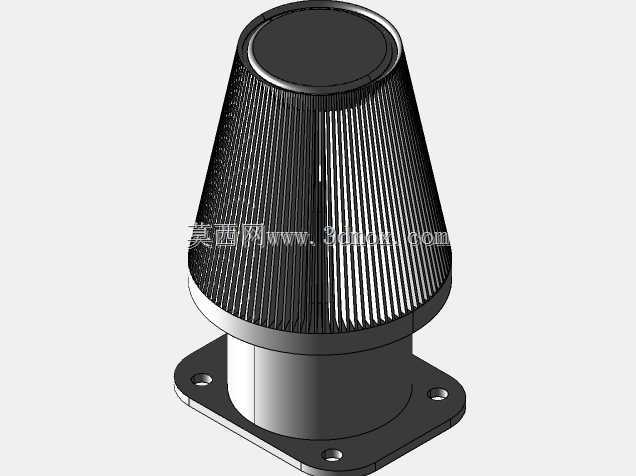

　　该部件的整体结构采用上窄下宽的锥形布局，这种形态并非单纯的外观设计选择，而是结合进气气流流场特性优化的结果：锥形外壳的渐变截面可以让进气气流从滤芯上部到底部形成均匀的流速分布，避免传统圆柱形滤芯上下段过滤负荷不均、局部提前堵塞的问题，同时锥形结构在相同安装投影面积下，能提供更大的有效过滤面积，降低额定进气流量下的气流阻力，减少内燃机的进气泵气损失。滤芯外侧的竖向肋条结构一方面为滤纸褶皱提供径向支撑，避免高负压工况下滤纸被吸瘪变形，另一方面可以在外壳与滤芯之间形成规整的导流间隙，让进入壳体的气流均匀分散到整个滤芯周向，避免局部气流直冲造成的滤纸过早破损。

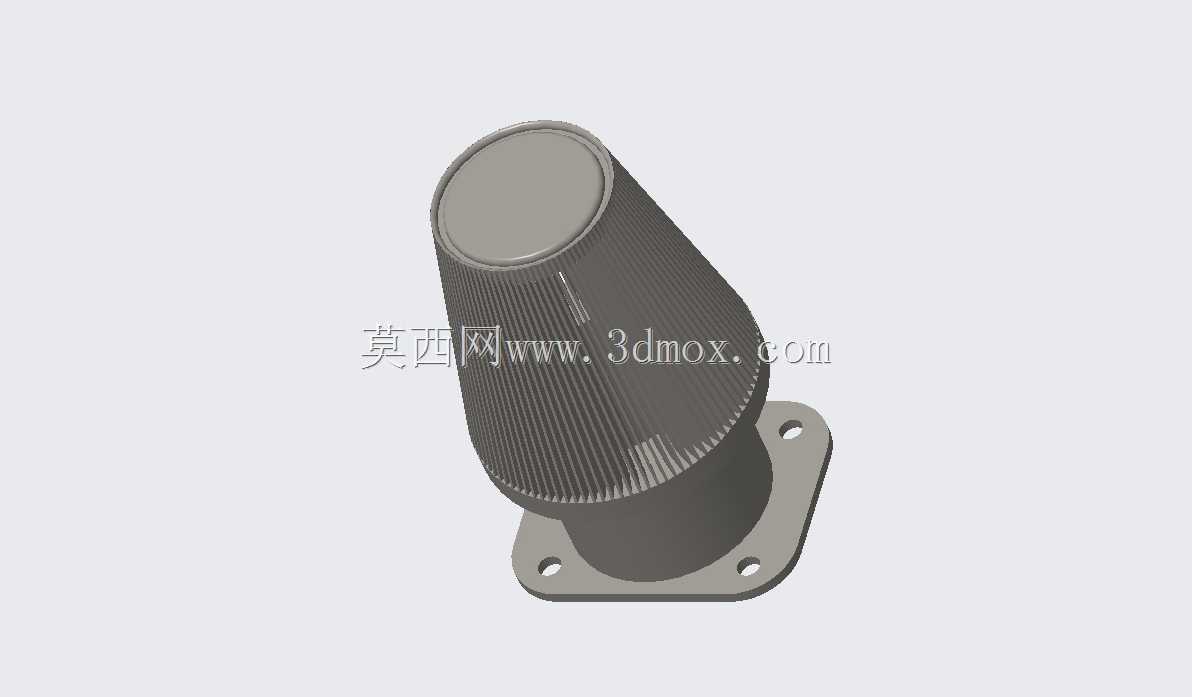

　　底部的菱形安装法兰是该部件的核心安装定位结构，法兰上开设的四个通孔对应动力单元进气接管端的安装螺柱，安装时通过螺栓压紧即可实现过滤腔体与进气道的密封连接，法兰与下部进气接管的过渡段采用圆弧过渡设计，避免气流在截面突变位置形成涡流产生额外阻力。在设计建模过程中，需要重点匹配安装法兰的孔位坐标、法兰面到滤芯顶端的整体高度、滤芯最大外径这几个核心边界尺寸：法兰孔位需要与对应内燃机进气歧管或者增压器进气口的安装接口完全一致，避免现场安装时出现孔位错位；整体高度需要适配动力舱内的竖向布置空间，预留出后期更换滤芯时的操作间隙；滤芯最大外径则需要避开周边的线束、管路、机舱加强筋等周边部件，保证安装后不会出现运动干涉。

　　从功能设计的细节来看，顶端的密封端盖采用一体扣压结构，将滤芯上端完全密封，迫使所有进入壳体的气流必须穿过滤纸过滤层才能进入下部进气道，避免未经过滤的空气从端盖配合间隙短路进入气缸。外壳的竖向加强筋除了支撑滤芯，还能提升整个塑料壳体的结构刚度，避免车辆运行过程中的振动造成壳体共振开裂，同时在维护拆卸时，加强筋形成的防滑表面也方便操作人员施力旋转拆卸。在进行三维建模时，需要重点处理滤纸褶皱的阵列特征，既要保证褶皱的均匀性以模拟真实过滤面积，也要控制模型的特征数量，避免在后续整机装配时造成文件过大卡顿；法兰面的密封槽结构需要根据选用的密封胶圈截面尺寸设计合理的压缩量，通常胶圈压缩率控制在20%-30%之间，既保证密封可靠性，又避免安装时压紧力过大造成法兰变形。

　　在实际选型匹配过程中，这类锥形空气过滤器的额定流量需要对应内燃机的最大进气量需求，通常预留15%左右的流量余量，避免在高负荷工况下出现进气阻力过大导致的动力输出不足；同时安装法兰的朝向可以根据机舱布置需求调整角度，建模时可以将法兰与主体的配合面设置为可参数化调整的特征，方便快速适配不同机型的布置需求。对于经常在高粉尘工况下作业的工程机械、农用机械用内燃机，这类锥形过滤器还可以在外层增加粗滤旋流罩，利用离心力提前分离大颗粒粉尘，延长内层滤纸的维护周期，在基础模型上拓展外层结构时，只需要在壳体上部增加旋流叶片与集尘腔结构即可，核心的滤芯与安装法兰部分可以通用，减少系列化设计的重复建模工作量。
