不锈钢挡边式爬坡物料输送设备结构

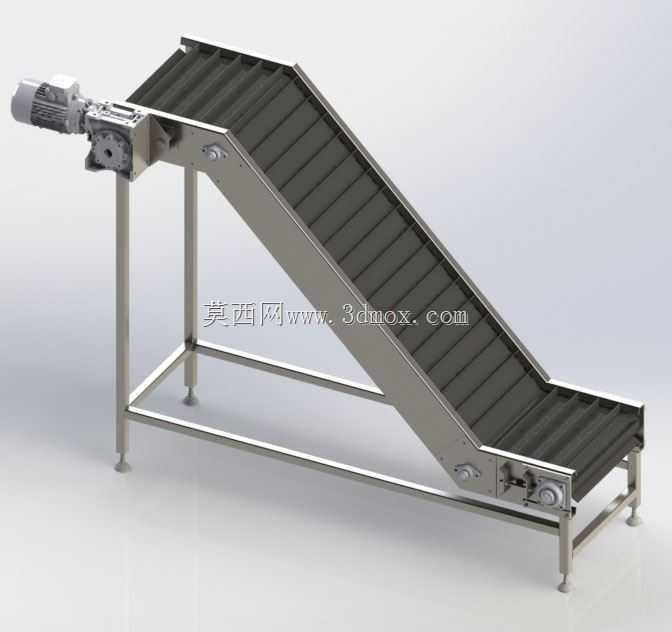

　　这款倾斜式输送结构主要针对有高度差的工位间物料转运需求设计，常见于食品加工、包装分拣、农副产品处理、零散五金件加工产线中，用来衔接低位出料设备与高位进料工位，替代人工重复搬抬物料的作业，减少产线人力投入，同时避免人工转运过程中出现的物料洒落、磕碰损伤问题。整机机架采用不锈钢方管焊接成型，支脚配置可调式支撑脚杯，可根据现场安装地面的平整度调整支脚高度，保证设备运行时机架处于水平稳定状态，避免长期运行出现机架变形、传动带跑偏的问题。设备的倾斜段输送带表面设置有等距分布的横向挡条，当设备以较大倾角输送散状、易滑落的物料时，挡条可以承托物料，避免物料在重力作用下沿输送带向下滑移，保证物料能够稳定被提升至高位出料端。

　　驱动单元布置在设备的高位出料端一侧，采用减速电机直连驱动辊的传动方式，相比链传动结构，这种直连结构的传动效率更高，运行噪音更低，日常维护时仅需定期检查驱动辊轴承的润滑状态即可，不需要频繁调整链条张紧度。设备的上下两端分别设置改向辊，改向辊两端配置张紧调节机构，安装调试或者后期维护更换输送带时，可以通过调整改向辊的前后位置来调节输送带的张紧度，同时微调两侧张紧量来纠正输送带的跑偏问题，保证输送带运行时始终处于辊筒中心位置。倾斜段的两侧机架上设置有连续的侧边挡边，挡边与输送带表面保留极小的安全间隙，既不会摩擦输送带造成额外的运行阻力，也能避免散状物料从输送带侧边掉落，尤其是输送颗粒状、小块状物料时，侧边挡边可以有效约束物料的运行轨迹，

　　减少物料洒落造成的现场清理工作量。设备的低位进料端预留了足够的接料空间，可以直接对接振动盘出料口、加工设备出料滑槽、人工上料工作台等不同类型的上料机构，不需要额外制作复杂的转接料道；高位出料端的辊筒位置做了收边处理，物料输送到端部时可以顺畅滑落至下一工位的接料口，不会出现物料卡滞在辊筒与机架缝隙的问题。从安装边界来看，这类设备的水平投影长度需要根据现场的提升高度、允许的安装倾角来确定，通常输送散状物料时倾角不超过35度，挡条高度根据单次输送的物料单重、物料堆积高度来匹配，机架的整体宽度比输送带两侧各宽出80-100mm，预留出安装侧边挡边、调节机构的空间，支脚的可调范围通常设置为正负50mm，适配多数车间地面的平整度误差。

　　设计这类输送结构时，首先需要明确输送物料的特性，包括物料的单重、堆积密度、是否有腐蚀性、是否有卫生级要求，以此确定机架材质、输送带材质、驱动电机的功率参数；其次需要确认现场的进出料高度差、水平安装距离，核算设备的整体倾角，避免倾角过大导致物料滑落；另外还要考虑设备的维护空间，驱动电机一侧需要预留至少300mm的操作空间，方便后期检修电机、调整张紧机构，设备底部距离地面的高度不小于100mm，方便清理设备下方掉落的物料，避免积料滋生卫生死角。输送带的运行速度通常根据产线的节拍要求来调整，常规物料输送时线速度设置在0.2-0.5m/s区间，既可以保证输送效率，也不会因为速度过快导致物料在进料、出料位置出现飞溅问题。机架的焊接位置全部做了打磨抛光处理，尤其是接触物料的侧边挡边位置，没有尖锐的毛刺、焊渣，避免刮伤物料或者划伤操作人员。设备的整体结构采用模块化设计思路，机架分为倾斜段、上水平段、下水平段三个部分，运输时可以拆分，现场安装时仅需要通过螺栓连接即可，不需要现场焊接作业，降低现场安装的难度，也方便后期根据产线调整需求对设备进行移位或者改造。
