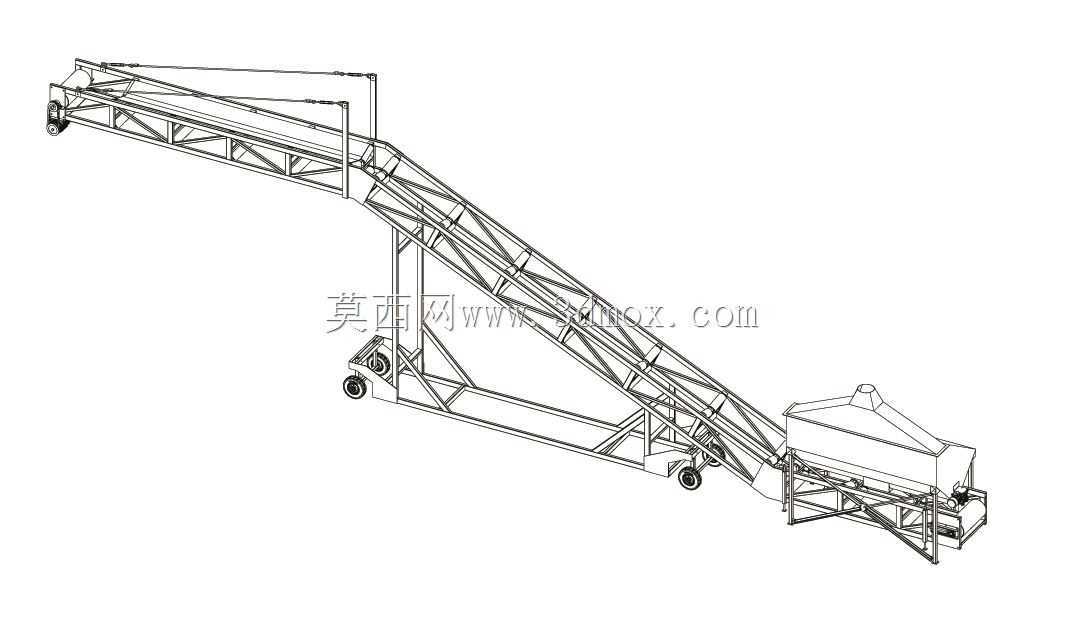

移动式爬坡散料输送接料设备结构

　　这套带倾斜输送段的散料处理设备，主要面向散状颗粒、粉料类物料的短距离转运与上料作业场景，常见于粮食收储点的散粮装车转堆、建材堆场的砂石料短途倒运、小型搅拌站的骨料临时上料，以及农资站点的化肥颗粒转运等工况，适配没有固定输送线的临时作业场地，可随作业点变化灵活转场，无需做预埋基础固定。设备整体采用桁架式管廊结构作为承载主体，倾斜段的主框架采用矩形钢管焊接成型，沿输送方向每隔固定间距设置横向支撑与斜向拉筋，形成稳定的三角受力结构，可承受输送带上均匀分布的物料载荷，同时避免长距离倾斜段出现框架下挠变形。倾斜段的倾角经过实际工况校核，控制在散料自然安息角以内，针对粮食、砂石等常见散料不会出现输送过程中的物料回滑落问题，

　　输送面的两侧设置有挡边结构，可阻挡颗粒物料从带面侧边撒漏。设备底部配置有带刹车的脚轮结构，分别布置在倾斜段下端、中部支撑以及尾部接料段的下方，单个脚轮的承载能力匹配设备自重加满载物料的总重量，转场时可通过人力或小型牵引设备拖动移位，到位后踩下刹车即可固定位置，无需额外做地脚锚固，适配不平整的硬化场地作业。尾部的接料料斗采用上宽下窄的倒梯形结构，上口尺寸匹配小型装载机、人工上料的投料范围，下口对准输送带的受料段，料斗内壁设置有倾斜导料板，可让投入的物料顺滑落到输送带中心位置，避免偏载导致的输送带跑偏问题，料斗与主框架采用螺栓连接，磨损后可单独拆卸更换。倾斜段的上端设置有头部卸料罩，卸料口的位置高度可适配常见的货运车辆栏板高度、

　　小型储料仓的进料口高度，卸料段设置有清扫刮板，可刮除粘附在输送带表面的残留粉料，避免回带的物料掉落到设备底部造成积料。输送带的张紧机构设置在尾部滚筒处，采用螺旋张紧结构，可通过调整两侧的螺栓来调节输送带的张紧度，纠正输送带的轻微跑偏，日常维护时无需拆解主体框架即可完成张紧调整。驱动单元布置在头部滚筒位置，采用减速电机直连驱动的方式，减少传动环节的功率损耗，驱动位置的防护罩采用可拆卸式钣金结构，日常检查维护时可快速拆开查看传动部件状态。设备的整体长度覆盖从接料点到卸料点的常规短距离输送范围，宽度方向控制在常规场地通行的允许尺寸内，转场时可直接通过普通厂区大门、乡村道路的限宽路段，无需额外拆解运输。在结构设计阶段，针对移动作业的特性，

　　对框架的受力做了动载荷校核，考虑到拖动转场时的颠簸冲击，所有焊接节点都做了加劲板补强，避免长期移动作业出现焊缝开裂的问题。输送带的带速匹配散料输送的常规效率，不会因带速过高导致物料扬尘，也不会因带速过低影响作业效率，针对不同物料特性，还可通过更换不同表面花纹的输送带，来适配粉料、颗粒料、小块状物料的输送需求。设备的中部支撑位置设置有可调节的支腿结构，在作业场地地面不平整时，可通过调整支腿的伸出长度来调整整个输送段的倾角，保证设备放置稳定，避免作业过程中出现晃动。
