厂房内置工业粉体处理成套装置结构

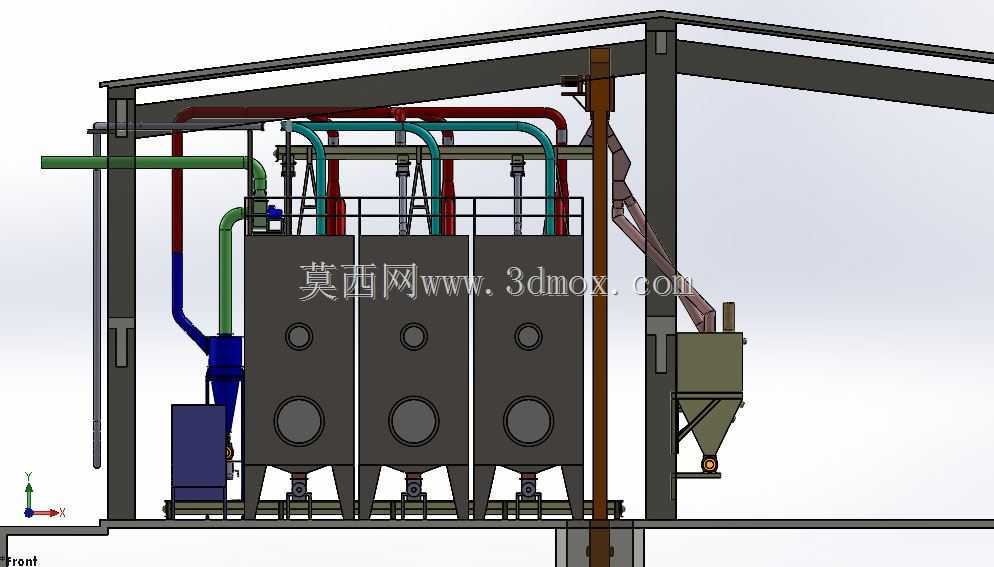

　　这套布置于钢结构厂房内部的粉体处理成套装置，主要面向散料加工、粉体生产类车间的物料中转、分级与除尘作业场景，常见于粮食加工、建材粉体生产、非金属矿加工等生产环节，承担生产过程中粉体物料的暂存、输送、粒径分级以及含尘气流净化的功能，整套装置沿厂房纵向排布，充分利用厂房内部的竖向空间，减少地面占用面积，适配中小型生产车间的紧凑布局需求。从结构设计来看，整套装置以三台并列布置的立式锥底料仓为核心单元，料仓主体采用圆筒加锥底的结构形式，直筒段设置多组圆形检修人孔，方便运维人员进入仓内清理结拱、检查衬板磨损情况，锥底段配置出料调节机构，可根据下游输送设备的喂料需求调整出料流量，避免物料架桥堵塞。料仓顶部设置操作检修平台，平台采用格栅板铺设，

　　周边配置1.2米高的安全防护栏杆，平台支撑立柱直接与厂房主钢架连接，无需额外设置落地支撑，大幅降低基础施工成本。料仓组上方布置多组不同管径的工艺管道，不同颜色的管道分别对应正压输送、负压吸料、除尘风网、压缩空气助流等不同功能回路，管道沿厂房钢架横梁敷设，转弯处采用大曲率半径弯头，减少粉体输送过程中的堵管风险与管道磨损，管道每隔2米设置一组管卡与钢架固定，抵消输送过程中气流脉动带来的管道振动。装置左侧配置旋风分离单元，利用离心力原理将气流裹挟的大颗粒粉体先行分离，直接落入下方集料装置，减轻后续终端除尘设备的处理负荷；装置右侧布置脉冲布袋除尘终端，含尘气流经布袋过滤后达标排放，收集的细粉通过锥底卸灰阀回流至工艺回路，减少物料损耗。

　　整套装置的安装边界严格适配厂房内部净空尺寸，最高处管道与厂房屋架下弦预留不小于300mm的检修间隙，装置最外侧突出部分与厂房立柱预留不小于800mm的巡检通道，料仓锥底出料口距离地面高度满足下游输送设备的安装进料要求，所有动设备的基础均做减震处理，避免运行振动传递至厂房主体结构。设计过程中优先考虑生产运维的便利性，所有阀门、检修口的布置位置均在站立操作可达范围内，无需额外搭设临时检修平台，管道的法兰连接位置均预留拆装空间，方便后期更换磨损管道段。整套装置的布局充分结合钢结构厂房的受力特点，将重载料仓的载荷通过支撑立柱直接传递至厂房基础，避免局部载荷过大造成厂房结构变形，风网管道的风速设计结合粉体物料的悬浮速度参数确定，既保证物料正常输送不堵管，又控制风速避免管道过度磨损，助流管路沿料仓锥段环向布置，通过定时喷吹压缩空气破坏料仓内部的物料拱结构，保证出料顺畅。
